CPCI在海军舰载综合显示控制平台中的应用

• 关键词：作战指挥控制系统　指控系统　舰载指控系统　CPCI

一、 系统概述
　　随着海军舰艇装备的不断更新和发展,新型舰艇已成为海军的主战力量,所装备的作战指挥控制系统(简称:指控系统)是提高综合协同作战能力及发挥整体作战效能的核心部位，指控系统配置在舰载显控台中。
二、 系统要求
　　目前，舰载显控台可以分为三大系列：

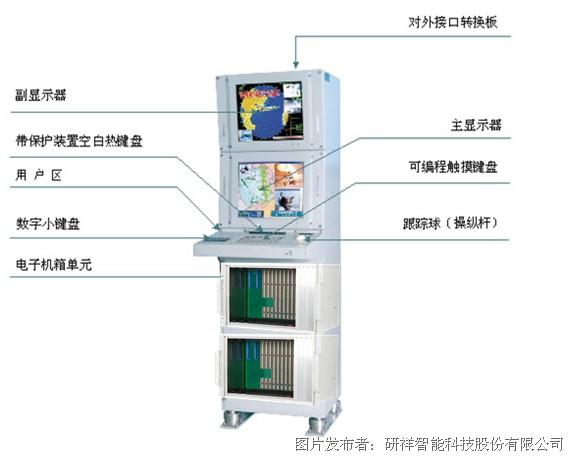

　　1． 单人操作立式显控台:体积相对较小，适用于各种水面舰艇和潜艇，可以作为舰用目标录取台、情报台和指挥台。
　　2． 双人操作立式显控台:供两人操作使用，体积比单人控台大些，一般作为大中型舰艇的情报台、指挥台。
　　3．多人操作水平式显控台:满足2～ 3人观察和操作使用，主要用作大中型水面舰艇情报指挥台。
上述三种显控台具有以下几个特点：
　　1、符合人体工程学的观察与操作界面
　　2、坚固的结构造型，散热能力强
　　3、采用VxWorks操作系统，系统实时性高
　　4、双DVI显示,分辨率达到1920*1200,可横向或纵向扩屏
　　5、系统冗余设计，确保系统的稳定性
　　6、双千兆冗余网络，确保对外数据传输不间断
　　7、模块化设计，标准化设计，方便更换备件
　　8、多串口设计，方便控制多台子设备
三、 系统描述

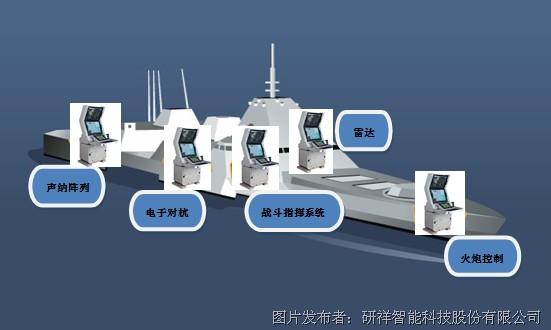

　　在舰载指控系统中,主要的人际界面是多功能显控台,这种显控台既能作为舰载上各种雷达、声纳、电子对抗、火炮控制等不同系统的设备终端,又能作为计算机终端.指挥员可以通过显卡台对整个战斗进行全面的观察。同时通过显控台实施对全舰作战指挥系统操作和控制.从而真正实现电子化作战的指挥及操作。
　　既然作为指挥系统中最重要的人际界面设备,外观与结构上不仅要符合人体工程学,同时也要保证计算机的高可靠性以及可维护性,以满足舰载使用和环境要求。
四、 系统框图

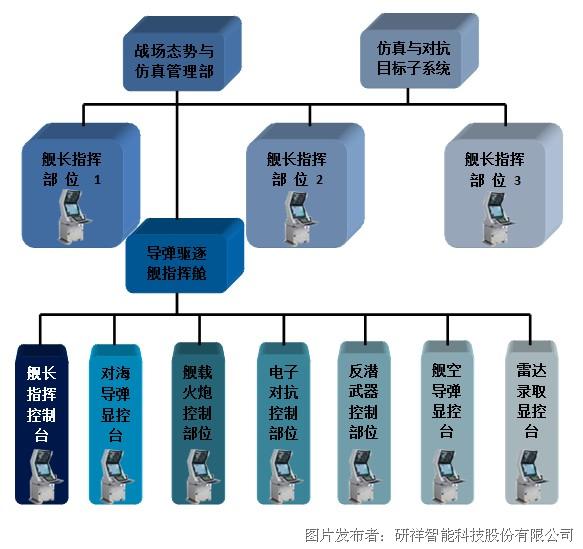

　　以下为国产某新型导弹驱护舰作战指控系统的逻辑结构:

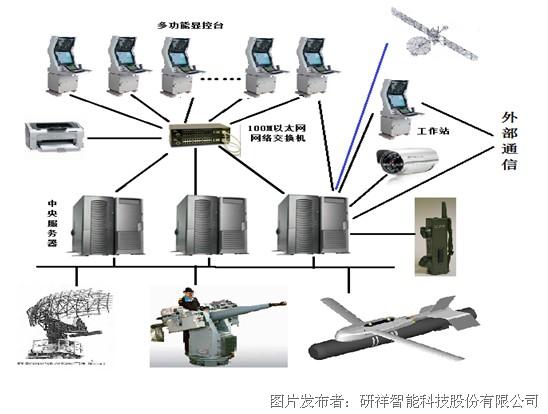

　　舰船的每部分都由多个显控台来控制，每个显控台之间是由内部1000M以太网来相连，这样就能充分达到统一性和实时性。舰船内部网络分布图如下：

五、 项目产品清单
　　整个舰船分布着多达上百个多功能显控台，不同的显控台担负着不同的功能，但是作为标准显控台，其基本结构全部统一：


　　电子机箱单元内部装载2台冗余的CPCI总线机箱CPC-8612，采用海军标专用CPCI主板CPC-1817,该系统作为整个显控台的主控部分:

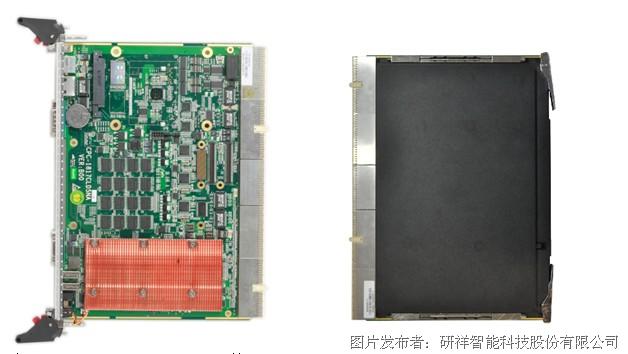

CPC-1817

　　采用Intel®Core? i7 4M Cache处理器
　　板载4G DDR3 ECC SDRAM 1066MHz内存
　　传导加固设计
　　板载8GB SSD
　　符合海军标要求
　　宽温-40℃～+85℃工作范围

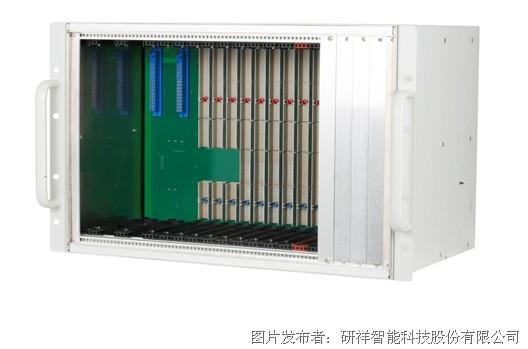

CPC-8612


　　6U 8槽19"标准上架式CompactPCI系统平台
　　12个垂直方向6U CPCI插槽，1个系统槽、7个扩展槽、4个独立槽
　　1+1 6U 8HP CPCI冗余电源
　　按照海军海军商用计算机要求进行设计，作为海军双DVI显控的承载平台

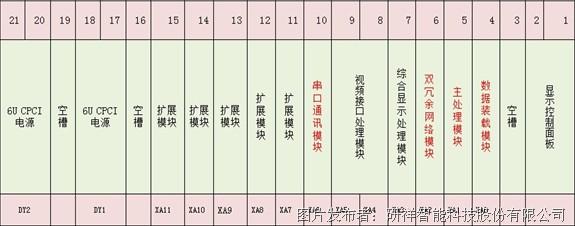

CPC-8612系统框图为：

六、EVOC产品优势
　　1、国内最强大的CPCI产品研发队伍，可提供国内最完善、最齐全的CPCI加固产品解决方案；
　　2、专门为海军应用定做，产品完全满足《海军舰艇装备用计算机通用技术要求》；
　　3、常规与传导加固两个版本设计，满足不同舰载应用需求；
　　4、产品经过如性能、功能、可靠性、可维护性、抗震动性、抗冲击性、抗宽温环境变化性等各种测试，完全能保证其产品的稳定性与可靠性。
七、结论
　　CPCI产品在海军舰载综合显示控制平台中的大规模应用，代表着中国海军电子装备实力的大力提升，也标志着中国抗恶劣环境计算机整体水平得到大力提高。研祥海军标CPCI专用产品旨在提供高可靠、高性能的舰载加固式通讯计算平台。
