1.1 系统的必要性
       计算机高速发展，改变着人们的生活。在现代社会，社会进步发展已经离不开计算机，计算机房已成为各大单位的重要组成部分。计算机机房的环境设备（配电系统、环境系统、消防系统、保安系统）必须时时刻刻为计算机系统提供正常及安全的运行环境。否则，就会影响计算机系统正常运行，当发生事故时，会造成机房内计算机设备损坏，机房电脑出现问题，势必影响客户端数据通讯，客户端的损失是极大。目前国内普遍缺乏机房环境设备的专业管理人员，对计算机机房进行智能管理显得更加重要。
1.2 设计依据
       计算机机房集中监控用户要求
       计算机站场地技术条件 GB2887-89
       计算机站场地安全要求 GB9361
1.3 设计原则
       系统选型高起点：
       技术先进性：选用国际最新的专业厂家产品
       系统高可靠性：系统的硬件和软件均采用技术成熟的产品
       系统运行管理方便：软件系统中文化，操作方便
       技术支持能力强：承建单位技术实力强，服务完善
       系统可扩展性能强：模块化结构有利于扩容与扩展
       投资少：系统选型具有高性能价格比
       建设时间短：在较短的时间内完成系统的安装调试
1.4 机房监控系统组成

       机房监控系统由硬件系统和软件系统组成。
       硬件系统包括监控主机、智能多通道控制器、采控模块、监测模块以及计算机网络。
       机房监控系统软件由两部分组成：设计程序和运行程序。
       设计程序为整个监控系统设计构架,包括串口定义、设备定义、协议和参数设置、事件定义以及界面组态。运行程序将按照设计程序的设置来运行整个监控系统，包括串口通讯、数据采集、事件发布，并将收到的数据保存、分析、报表。
       运行程序是整个监控系统的人机界面，当监控系统全部设计完毕，设计程序就功成告退，不必再运行，除非对监控系统要做一番改动。
1.5 监控内容
1）动力系统监控
1.1供配电监控：
       监测一级、二级交流配电柜的主回路和各分回路的各种参数如电压、电流、频
率、有功功率、功率因数、无功功率、视在功率、有功电度、无功电度等；监视各
级开关的开关状态。显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。
1.2 UPS系统监控：
       在UPS供应商提供UPS通讯协议的情况下与LONGATE连接，可实现RS485到LONWORKS的转换，用于系统监测协议提供的所有参数和状态，在无通讯协议的情况下，可增加其它辅助设备（如电量仪等）来测得。参数包括输入输出电压、电流、频率、功率、蓄电池组的电压、后备时间、温度等；状态包括整流器、逆变器、电池、旁路、负载等部件的状态；显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。
2）环境系统监控
2.1空调设备监控：
       精密空调：根据精密空调供应商提供的通讯协议，实时监测精密空调的回风温度、回风湿度、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数；监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态（水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等）等各种工作状态；显示和记录各种参数变化曲线，并对各种报警状态进行实时的记录和报警处理。控制空调的启停、调节温度和湿度。
2.2温湿度监控：
         温湿度：通过FIO-8AI模拟量输入模块采集温湿度传感器所监测的温度和湿度数据，以直观的画面实时记录和显示机房各区域的温湿度数据及变化曲线，以及越界报警信息处理。
新风机：监测新风机的工作状态以及启停控制和报警信息记录和处理。
3）保安系统监控
      保安系统监控包括机房的门禁系统、CCTV图像监控系统及其它防盗系统。
3.1门禁监控系统：
       通过门禁控制器提供的协议或门禁管制软件监测门的开关状态，刷卡开门的时间、门区及卡号，记录和显示进出门统计资料以及报警信息处理。控制门的开关、门禁系统与CCTV系统联动对进出机房的人员进行自动录像等。
3.2图像监控系统：
        图像监控系统超越硬盘录像技术，采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面，对于大型的监控系统而言，以电子地图的方式来集中管理各个场地的数据和图像的界面，十分方便。由于将动力环境监控和闭路监控合二为一，因而可以随意实现动力环境与图像的联动控制，一旦有异常事件发生，监控系统自动弹出现场图像画面，即时录像并作报警提示和处理。
4） 消防系统监控
       通过采集消防控制器或烟感探测器、温感探测器的报警信号实时监测火灾警状态，当有火警发生，监视系统以直观的画面显示报警信息并作报警通知，采取控制措施如开门开通风设备，启停其他相关设备。

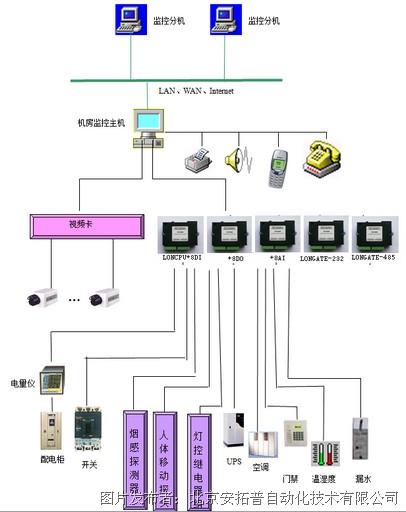

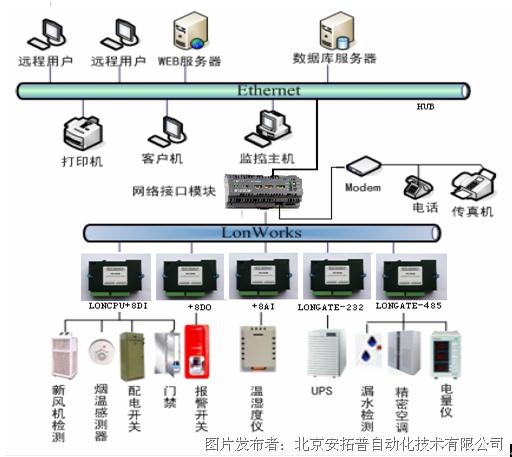

1.6 硬件结构示意图

1.7 硬件构成
1、监控主机
        监控主机是机房监控系统的本地数据信息处理中心，采用工控机，基于Win9X/2000/NT操作系统，运行软件。根据报警系统的需要，相应配置显卡、声卡、网卡、视频卡、电话语音卡及电话语音系统。
2、智能多通道控制器

        智能多通道控制器是机房监控系统的信息传递核心部件。采控模块采集到的设备环境参数以协议数据通过网关（RS-232/485to Lonworks的LONGATE）汇接至LONWORKS总线将数据传给监控主机。同时监控主机对设备的控制命令通过智能多通道控制器以总线协议数据传递给采控模块以驱动执行控制。
3、采控模块
        采控模块FIO-8AI、FIO-8DI用于采集控制模拟量数字量等信号，通过LONWORKS总线将信号传递给监控主机，并接受监控主机的控制信号。
所有采控模块安装在前端信号采集柜内。
4、监测模块
        监控模块负责把设备及环境信息转化为模拟信号或数字信号，输送给采控模块。同时接收采控模块送来的模拟或数字控制信号，控制硬件设备及设置设备参数。监控模块包括温湿度传感器、漏水检测传感器、电量监测仪、空调监控单元（监控普通舒适性空调）、蓄电池监测仪、门禁控制器、开关控制模块、各种开关接点及各种探测器等。
5、计算机网络及监控分机
        计算机网络是机房监控系统远程分布式监控的传输媒体，计算机网络可以是局域网、广域网或国际互联网，传输介质可以是以太网、FDDI光纤网、ATM、ISDN、PSTN及DDN等，传输协议为TCP/IP。
        监控分机可以是网络上的普通电脑，通过互联网浏览器与监控主机联接，显示监控系统界面，接受用户控制请求传达给监控主机。
        本监控系统设置远程监控分机二台，设在XX办公室，以统一界面监控机房的动力环境及图像。

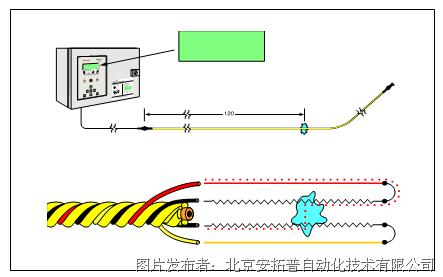

        系统本身包括：漏水控制器、漏水感应绳及其他辅助设备，系统可检测感应线上任何点的漏水位置并有声光报警。感应线缆为特种橡胶制成，

        抗腐蚀，抗酸碱。系统功能完善，对感应线有断线报警功能。系统还可检测机房洁净度，当感应上的尘埃集结到一定厚度，系统会报警提示管理人员派人清洗感应线。
1、监测对象：
        对机房内的精密空调及其进出水管沿线（机房内）的漏水检测报警。
2、信号采集：
        通过漏水感应线缆感应到周边水的存在，信号回传到控制器内，然后反馈到蜂鸣器发出报警。
