- 迅饶HBS-ModbusRTU通讯模块可连接大金空调转为Modbus RTU服务端，从而只需要通过标准的ModbusRTU协议即可与大金空调通讯，进行数据采集和监控，最多可以接90台室内机。
产品介绍

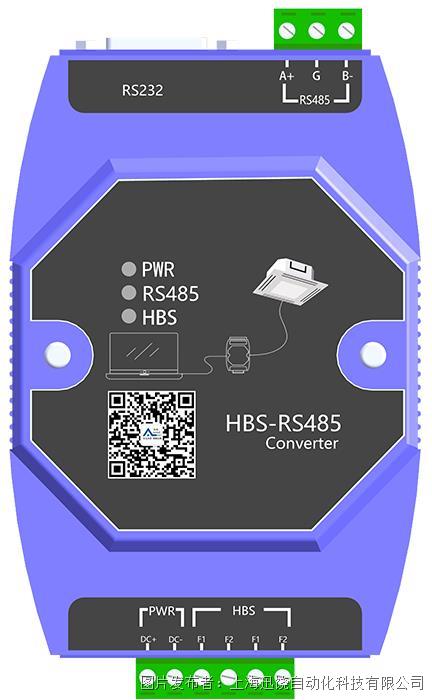

HBS2001(大金空调网关) |
一、工作原理
迅饶HBS-ModbusRTU通讯模块可连接大金空调转为Modbus RTU服务端，从而只需要通过标准的ModbusRTU协议即可与大金空调通讯，进行数据采集和监控，最多可以接90台室内机。
二、接线图
HBS-Modbus转换模块，提供大金空调HBS总线至ModbusRTU的转换服务；
供电：DC12V~24V
HBS接线：大金空调内机F1/F2信号线
通信口：隔离RS485通信的A+/B-信号线
三、ModbusRTU通信参数
通信协议： ModbusRTU
站号： 1
通信方式： RS485
波特率： 19200
停止位： 0
校验位： 无
四、位寄存器定义
Note：Modbus客户端使用0x读写,支持ModbusRTU的01,05,15号指令,用于查看设备状态。
可访问地址范围：0x1~0x90
地址 | 类型 | 详细信号定义 | 0X1 | R | 1：站号0的空调在线； 0：该站号不存在或不在线 | 0X2 | R | 1：站号1的空调在线； 0：该站号不存在或不在线 | ...... | R |
| 0X(Addr+1) | R | 1：站号Addr的空调在线； 0：该站号不存在或不在线 | 0X91 | R | 1：站号90的空调在线； 0：该站号不存在或不在线 |
五、寄存器定义
Note：HMI使用4x读写,支持ModbusRTU的03,06,16号指令
地址范围：4x1~4x910 地址 | 类型 | 详细定义 | 1
10*(Addr)+1 | RW、U16 | 开关：
R:0:关机1:开机
W: 0:关机1:开机 其他值无效 | 2
10*(Addr)+2 | RW、U16 | 风量：
R: 0:没读到数据 1:低风量 2/3/4:中风 5:高风量
W: 1:低风量 2/3/4:中风 5:高风量(目前只支持1和5)，其他无效 | 3
10*(Addr)+3 | RW、U16 | 模式：
R: 0:送风 1:制热 2:制冷 7:除湿
W: 0:送风 1:制热 2:制冷 7:除湿，其他无效 | 4
10*(Addr)+4 | RW、U16 | 设置温度：
R: 当前的温度设定值，单位℃
W: 新的温度设定值，单位℃ | 5
10*(Addr)+5 | RW、U16 | 错误码：暂不支持 | 6
10*(Addr)+6 | RW、U16 | 温度传感器状态：暂不支持 | 7
10*(Addr)+7 | RW、U16 | 预留 | 8
10*(Addr)+8 | RW、U16 | 预留 | 9
10*(Addr)+9 | RW、U16 | 预留 | 10
10*(Addr)+10 | RW、U16 | 预留 | | ...... | ...... | ...... |
Note: Addr空调板地址，取值范围0~90； 地址0的空调板寄存器地址：4x1~4x10； 地址1的空调板寄存器地址：4x11~4x20； 地址2的空调板寄存器地址：4x21~4x30； |
