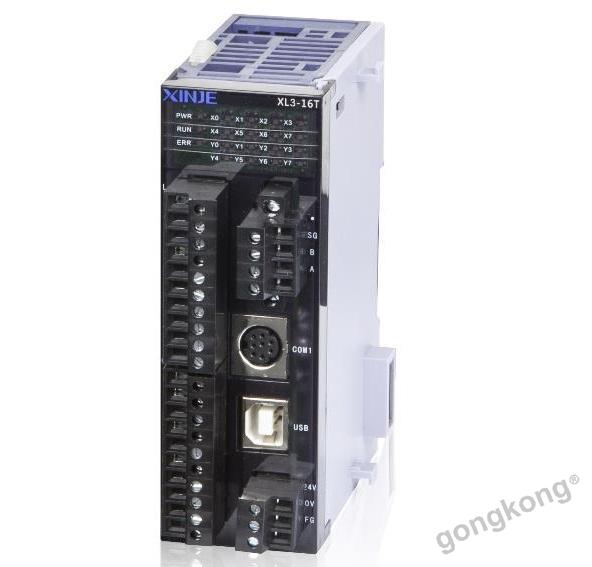

信捷XL3-16/32系列薄型PLC

供稿:无锡信捷电气股份有限公司

关键字:信捷,XL3,PLC

产品简介:
薄型PLC,小巧实用,节省安装空间;支持2路高速脉冲输出,3路AB相高速计数;最多可外接10个扩展模块、1个ED模块;支持USB口高速下载;具有更高的处理速度,约为XC系列的12倍

产品介绍

产品特点

薄型PLC,小巧实用,节省安装空间
支持2路高速脉冲输出(T型支持),3路AB相高速计数
 8/16点输入、8/16点输出,晶体管/继电器输出,DC24V电源
最多可外接10个扩展模块、1个ED模块
支持USB口高速下载
具有更高的处理速度,约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能


型号一览表

型号

输入点数

(DC24V)

输出点数

(R,T)

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN

-

-

-

XL3-16R

XL3-16T

-

8点

8点

-

-

-

-

XL3-32T

-

16点

16点

PNP型

-

-

-

XL3-16PR

-

-

8点

8点


基本规格

项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~55℃

环境湿度

5%~95%(无凝露)

PORT1口

RS232,连接上位机、人机界面编程或调试

PORT2口

RS485/RS232,连接智能仪表、变频器等

安装

可用M3的螺丝固定或直接安装在的导轨上

接地(FG)

第三种接地(不可与强电系统公共接地)



性能规格

项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池(3V纽扣电池)

用户程序容量※1

256KB

I/O

点数

※2

总点数

16点

32点

输入点数

8点  X0~X7

16点  X0~X17

输出点数

8点  Y0~Y7

16点  Y0~Y17

内部线圈(X)※3

896点

X0~X77、X10000~X11177、X20000~X20177、X30000~X30077

内部线圈(Y)※4

896点

Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077

内部线圈(M、HM)

11008点



M0~M7999【HM0~HM959】※5

特殊用※6   XL1/XL3:SM0~SM2047

流程(S)

1152点

S0~S1023【HS0~HS127】

定时器(T)

点数

672点

T0~T575【HT0~HT95】

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

672点

C0~C575【HC0~HC95】

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM

寄存器(FD)

7120字

FD0~FD5119

特殊用※6   SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释:

※1:用户程序容量,指保密下载时的最大程序容量。

※2:I/O点数,指用户可从外部接入、输出信号的端子数。

※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。

※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。

※5:【】标志,为默认的断电保持区域,不可更改。

※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅附录1。

※7:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。

※8:没有与外设实连的I/O可作为快速内部继电器使用。



功能配置表

×不支持   √支持

系列及

点数

USB口

232口

通信

扩展

模块

扩展

BD板

高速计数路数

脉冲输出路数(T型

/RT型)

外部中断

485

通信

自由

通信

递增

模式

AB相

XL系列

XL3-16

1

1

10块

×

3

3

2

6

XL3-32

1

1

10块

×

3

3

2

6

注意:所有机型均标配时钟功能。


外观尺寸图(单位:mm)

XL3-16

XL3-32
