微硬创新PROFIBUS主站通讯管理机在山东巨能金玉米项目的应用

供稿:北京微硬创新科技有限公司

  • 关键词:PROFIBUS-DP主站转MODBUS,PROFIBUS-DP转MODBUS,PROFIBUS转MODBUS主站网关,PROFIBUS转MODBUS转换器
  • 作者:张鹏
  • 摘要:北京微硬创新科技有限公司的PROFIBUS主站转MODBUS通讯管理机PROFI-M10中标山东巨能金玉米项目,目前已调试成功,运行稳定。(该通讯管理机能够实现PROFIBUS-DP转MODBUS将PROFIBUS-DP从站设备接入MODBUS网络)

北京微硬创新科技有限公司的PROFIBUS主站转MODBUS通讯管理机PROFI-M10中标山东巨能金玉米项目,目前已调试成功,运行稳定。(该通讯管理机能够实现PROFIBUS-DPMODBUSPROFIBUS-DP从站设备接入MODBUS网络)

山东巨能金玉米有限公司,以生产经营玉米淀粉及变性淀粉、L-赖氨酸等玉米深加工产品为重点,年产玉米淀粉30万吨、L-赖氨酸3万吨、变性淀粉3万吨、有机无机复混肥3万吨、冲施肥3万吨、硫酸铵3万吨、赖氨酸母液8万吨。

 该项目选用霍尼韦尔最新研发的PlantCruiseDCS系统,变频、软起选用ABB品牌,电机保护选用纳宇。霍尼韦尔的DCS系统采用的是MODBUS总线通讯,由于从站数量较多,(280个电机保护、60台变频、75个软起动)如果都采用MODBUS通讯,这样通讯效率会非常低,400多个从站轮询一周预计要到30S以上了。因此方案采用PROFIBUS总线通讯,现场变频、软起、仪表都选用带PROFIBUS-DP接口。但是霍尼韦尔的DCS系统目前不支持PROFIBUS主站功能,因此设计师应用北京微硬创新科技有限公司的PROFIBUS主站通讯管理机PROFI-M10顺利将PROFIBUS-DP从站设备接入DCSMODBUS总线。

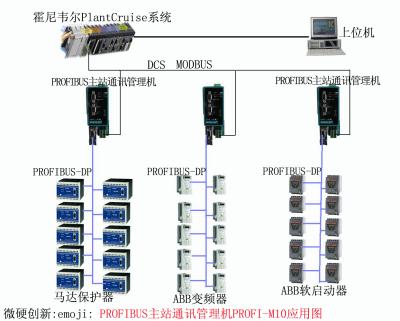

下面来看一下系统简图。下图简单清晰的描述出了整个系统的通讯联接。每个PROFIBUS主站通讯管理机下挂有多个PROFIBUS-DP从站设备,包括变频器、软起、和马达保护器。


  经过设计师的仔细研究,需要PROFIBUS主站通讯管理机PROFI-M10共计16台,平均每台接25PROFIBUS-DP从站,经过计算每个PROFIBUS主站通讯管理机轮询25PROFIBUS-DP从站的周期约为30msPROFIUS主站通讯管理机PROFI-M10在霍尼韦尔的系统下作为16MODBUS从站,由DCS进行轮询数据交换。下面来分析一下DCS轮询16PROFIUS主站通讯管理机PROFI-M10的周期需要多长时间。数据量最大的部分是电机保护器,每个电机保护器有30个字的数据需要传送,现场每个PROFI-M1028个电机保护,总共840个字,也就是说每个PROFI-M10DCS交换的数据量是840个字,按照每条MODBUS报文传110个字来算,每个PROFI-M10需要与DCS交换8次报文,每次时间为80ms,这样算下来是640ms10PROFI-M10共计6.4s。剩下的6台数据量很小,每台PROFI-M10DCS交换一条报文就足够,轮询剩下6PROFI-M10需要480ms。这样DCS轮询16PROFI-M10时间为7s以内。如果每台马达保护器的数据量精简为10个字,整个的轮询时间能够控制在2s以内。

经过上述分析,用DCS直接轮询415MODBUS从站的时间为30s以上,这个30s还是在MODBUS从站全部通讯正常的情况下才能达到的理想状态,如此多的从站数量,通讯的质量会大打折扣,一旦有任何一个MODBUS站点故障,那么整个轮询时间会增加,一旦出现多台MODBUS从站故障,这个得轮询时间会到几分钟甚至更长。而用PROFIBUS通讯的方案轮询415个从站的时间只需要7s,精简数据量后甚至可以到2s以内,即使某些DP从站故障,也不会影响整个的通讯质量和速度。

接下来展示一下现场图片给读者。

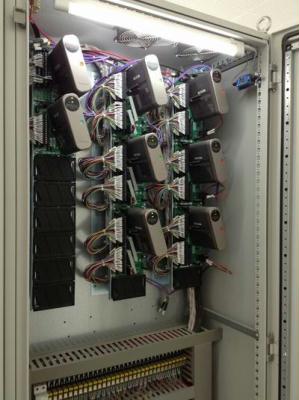

一、霍尼韦尔最新研发的PlantCruiseDCS  8 I/O系统

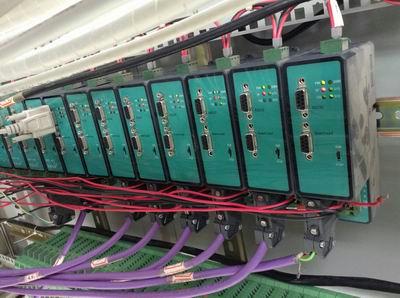

二、北京微硬创新科技有限公司的PROFIBUS主站通讯管理机PROFI-M10(能够实现PROFISBUS-DPMODBUS

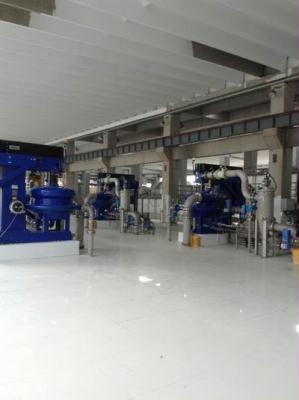

三、现场筛料粉碎工艺车间,有大量的电机和马达保护器安装在本车间


北京微硬创新科技有限公司专门致力于PROFIBUS技术在中国的推广与应用,针对MODBUSPROFIBUS-DPPROFIBUS-DPMODBUSRS485PROFIBUS-DP,都有相关的产品能够实现。目前有近10万点的微硬模块在全球各个工业现场稳定运行,为全球用户创造价值。了解更多技术,请联系我们的工程师,www.profibus-dp.com
