智慧水务管网漏损管控解决方案

供稿: 唐山平升电子技术开发有限公司

  • 关键词:供水管网,智慧水务
  • 作者:平升电子
  • 摘要:平升公司结合公共供水管网漏损治理的建设内容,凭借着多年物联网研发技术沉淀和项目实施经验积累,设计了“公共供水管网漏损治理智能化管理系统解决方案”-智慧水务管网漏损管控解决方案。系统由监控中心供水管网漏损治理智能化管理平台和5个子系统构成:管网压力监测与压力调控;分区计量管理;噪声监测;城市生态用水计量监管;消防用水计量监管

政策背景

目标要求:


2021年10月国家发展改革委等部门关于印发《“十四五”节水型社会建设规划》的通知


进一步降低公共供水管网漏损

提高水资源利用效率

到2025年

全国城市公共供水管网漏损率

力争控制在9%以内


2022年1月住房和城乡建设部办公厅 国家发展改革委办公厅印发《关于加强公共供水管网漏损控制的通知》


2022年2月国家发展改革委办公厅 住房和城乡建设部办公厅《关于组织开展公共供水管网漏损治理试点建设的通知》


建设内容:


水管网改造工程

结合城市更新、老旧小区改造和二次供水设施改造等,对超过使用年限、材质落后或受损失修的供水管网进行更新改造



实施供水管网分区计量工程

依据《城镇供水管网分区计量管理工作指南》,按需选择供水管网分区计量实施路线,开展工程建设。实施“一户一表”改造。完善市政、绿化、消防、环卫等用水计量体系。



实施管网压力调控工程

统筹布局建设供水管网区域集中调蓄加压设施,提高调控水



实施供水管网智能化建设工程

推动供水企业在完成供水管网信息化基础上,实施智能化改造,建立基于物联网的供水智能化管理平合。


完善供水管网管理制度

建立从规划、投资、建设到运行、管理、养护的一体化机制,完善供水管网漏损管控长效机制。推动供水企业将供水管网地理信息系统、营收、表务、调度管理与漏损控制等数据互通、平台共享。






解决方案

系统概述:

平升公司结合公共供水管网漏损治理的建设内容,凭借着多年物联网研发技术沉淀和项目实施经验积累,设计了“共供水管网漏损治理智能化管理系统解决方案-智慧水务管网漏损管控解决方案。

系统由监控中心供水管网漏损治理智能化管理平台和5个子系统构成

1)管网压力监测与压力调控

2)分区计量管理

3)噪声监测

4)城市生态用水计量监管

5)消防用水计量监管

目的,降低管网漏损,强化监管

1648046182162826.png 推动实施供水管网智能化建设工程

1648046182162826.png 掌握供水管网所有数据,摸清管网漏损状况

1648046182162826.png压力智能调控,实现全城供水平衡,降低管网漏损

1648046182162826.png精确计量市政、绿化、环卫、消防等公共用水,替代“包费”制度,降低模糊计量误差带来的漏损

1648046182162826.png 评估供水管网改造成效,辅助完善供水管网管理制度

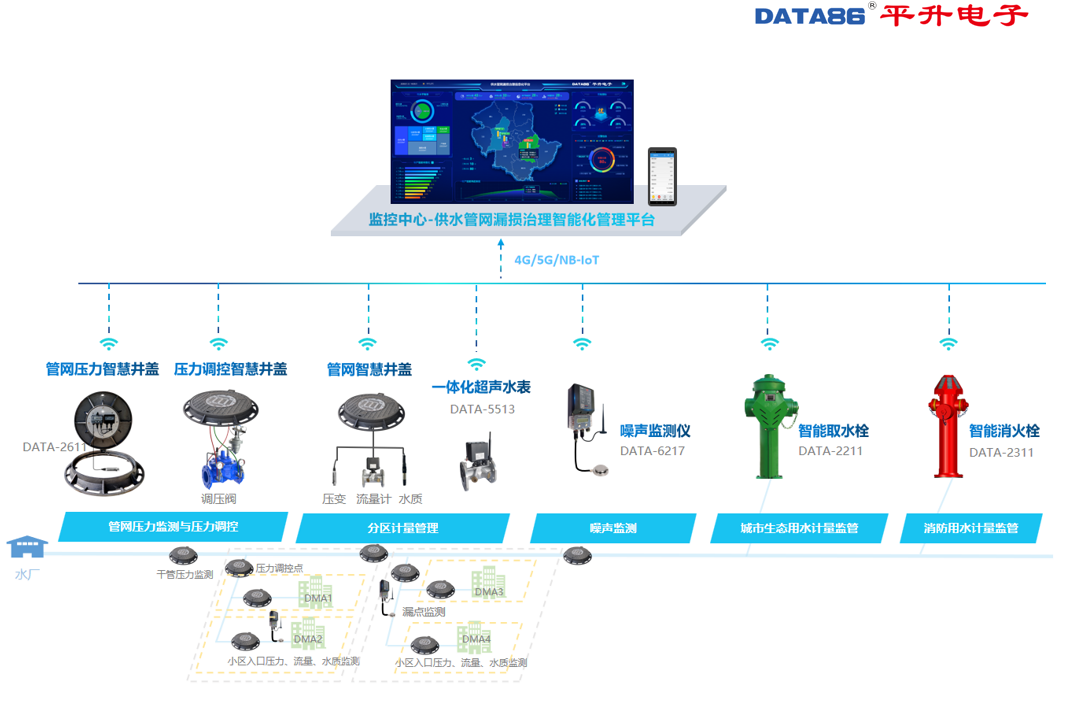

系统示意图:

公共供水管网漏损治理智能化管理系统

系统说明:



1


监控中心安装管网漏损治理信息化管理平台



B/S版软件,监管人员可在电脑或手机浏览器通过软件地址访问。

中心平台与现场管网智能终端构成一个智能化管理体系,实现整个供水管网的信息化和智能化管控,统计水量构成,分析漏损率、漏失率、产销差等关键指标,有利于指导管网规划和改造,评估漏损管控成效,辅助管网管理制度实施。

该系统可与营收、表务、调度管理等数据互通、平台共享。




2


管网压力监测与压力调控



在干、支管网和各分区的关键节点安装管网压力智慧井盖,实时监测管网压力,预警压力不足和爆管事故,还可为管网水力模型提供数据基础。

在压力分布差异较大的管网,安装压力调控智慧井盖,实现区域控压,在满足供水服务压力标准的前提下,对供水管网进行调控降低管网漏失。




3


分区计量管理



首先对供水管网进行分区,分区级别和区域范围可灵活调整。

在各级分区入口安装管网智慧井盖监测管网压力、流量和水质,单一的流量测点可安装一体化超声水表,与中心平台配合进行水量统计分析、漏损水量分析、DMA夜间最小流量分析、新增漏损评估等,实现管网漏损分区量化,找到”漏损重灾区“,便于有针对性的采取漏损管控措施。




4


噪声监测



在分区计量管理系统分析出的漏损严重区域,安装噪声监测仪,进一步分析查找漏点,以便及时抢修,降低漏损,提高运维效率,保障正常供水。




5

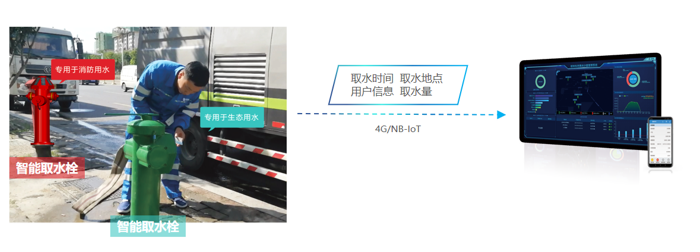

城市生态用水计量监管



市政、绿化、环卫等城市生态用水与消防用水分开管理

在城市非繁忙路段均匀选取若干个生态专用取水点安装智能取水栓,它具备刷卡取水、精确计量、远程监管等功能,降低模糊计量带来的漏损和产销差,提高水费收益,改变了以往生态用水启用消火栓的历史,保护了消防设施,避免了消火栓频繁开启导致的故障漏水。



生态用水和消防用水分开管理,生态用水使用智能取水栓,消防用水使用智能消火栓

6


消防用水计量监管



用智能消火栓替换普通消火栓,实现出水报警、用水量计量、水压监测、栓内积水报警、被撞报警、消火栓定位等功能,提高巡检维护效率,及时发现从消火栓偷盗水和故障漏水事件,减少管网漏损,同时保障了消火栓灾时好找、灾时可用。

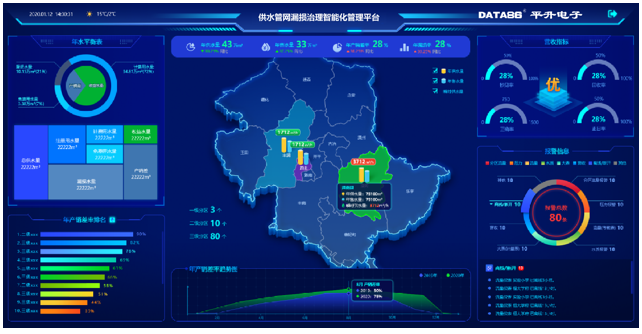

供水管网漏损治理智能化管理平台:



以“漏损管控”为核心进行多角度多维度分析,统计漏损关键指标

 供水管网漏损治理智能化管理平台

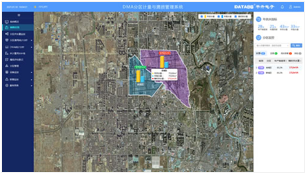

结合管网GIS灵活分区

灵活调整分区级别和区域范围

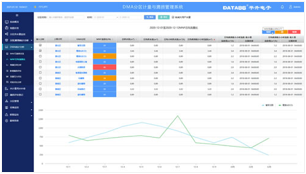

DMA分区夜间最小流量分析

锁定管网漏损区域

分区管理

DMA分区夜间最小流量分析

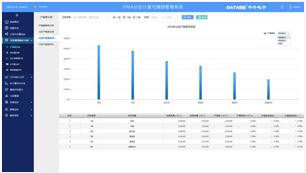

各分区产销差排名

了解漏损分布情况,通过指标考核加强管理

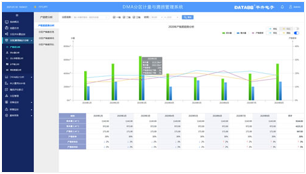

产销差分析

掌握整个管网漏损管控效果

各分区产销差排名

产销差分析





管网智能监测终端:

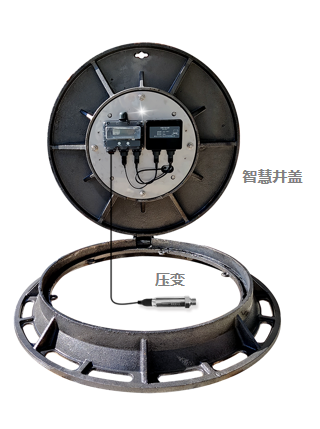

 管网压力智慧井盖

DATA-2611

管网压力智慧井盖


实时压力监测,可设置多级压力预警报警

● 可扩展流量、水质监测、阀门控制等功能

● 内嵌太阳能供电系统,提供源源不断电能

● 井盖丢失、开盖、松动,自动报警

● 井盖定位,方便快速定位至管网故障点、追踪丢失井盖

● 防护等级IP68,不惧窨井潮气与雨水灌井

● 天线镶嵌在井盖外侧,4G/NB-IoT通信无阻。



压力调控智慧井盖

DATA-2611

压力调控智慧井盖

 压力智能调控

   置压力传感器,支持恒定控压、分时控压、控流控压

 流量智能控制

   外接流量计,支持恒定控流、分时控流

● 阀门开关控制

   可远程控制阀门开关,便于在爆管等情况发生时快速关闭关联管道。

● 自动报警

   压力越限或设备电量不足自动报警

● 太阳能自供电

   其中的智慧井盖,内嵌太阳能供电系统,电能源源不断,无需立杆破路。

● 4G/NB-IoT通信方式可选

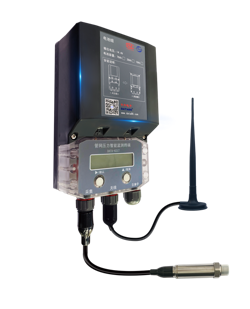

 电池供电型管网智能监测终端

DATA-6217
电池供电型管网智能监测终端

● 采集间隔1分钟,年无需换电池

● 不惧窨井潮气和长期水下浸泡

● 监测管网压力

● 可扩展水质、流量监测

● 数据/设备异常自动报警

● 4G/NB-IoT无线稳定传输

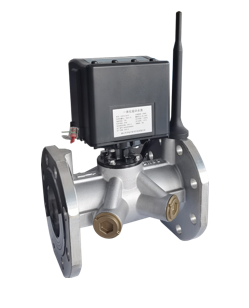

一体化超声水表

DATA-5513

一体化超声水表

● 计量精度高达1级

● 双向流量计量

● 电池10年长续航

● 每日流量统计分析

● 4G/NB-IoT无线远传

● 低始动流量

● 防护等级IP68

● 异常自动报警

噪声监测仪

DATA-6217



● 灵活布置,强磁吸附

● 漏损感知,高灵敏度检测

● 漏点定位,辅助人工现场查漏

● 通过对噪音文件进行漏水特征分析

● NB-IoT无线远传

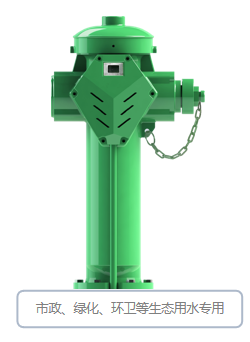

智能取水栓DATA-2211


智能取水栓

 IC卡身份识别

刷卡识别用户身份后开锁,才能开阀取水,防止偷盗水



 压力监测

可作为供水管网测压点



● 适合频繁开启关闭

不会因频繁开关导致漏水



● 防破坏能力强

材质结实,抗重力击打,适用于户外环境



 精确计量

内置流量计,精确计算取水数据,并实时上报至监控中心平台



● 远程监管

用户、取水栓取水信息通过4G/5G/NB-IoT无线远传至中心平台

 流量计维护保养便捷,免开挖栓体

流量计内嵌于栓体地上部分,模块化设计,可直接拆卸。

● 多项国家专利产品

发明专利、实用新型专利、外观设计专利、软件著作权登记



智能取水栓已在唐山成功实践多年,社会效益和经济效益显著


各方面完全满足最初需求,运行稳定

2016年下半年第一代智能取水栓研发成功投入应用,后期逐渐完善,2019年使用第三代智能取水栓,计量精确,结实耐用。

唐山城市生态用水已逐步走向规范化、标准化。

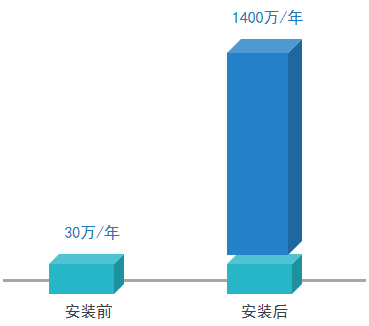

提高水费收益,降低产销差

智能取水栓安装前,协议收费30万/年

安装后,收益增长至1400万/年

产销差降低近2%

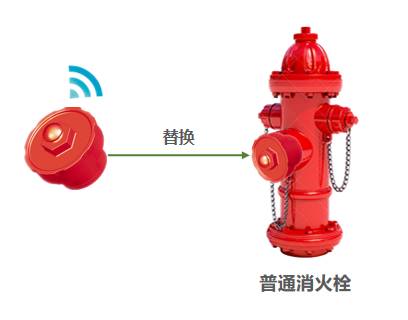

消火栓出水口智能闷盖

DATA-6242

消火栓出水智能闷盖



● 开盖报警               ● 出水报警

● 被撞报警               ● 消防栓定位

● 不改变消防栓外观,直接替换原有闷盖

● 专利产品

● 4G/5G/NB-IoT无线远传

消火栓出水智能闷盖发明专利证书
