蓝普锋RPC系列RPC2404 - RS485从站接口模块
供稿：北京蓝普锋科技有限公司
关键字：蓝普锋,小型PLC,RS485通讯模块
- 产品简介：
- RPC2404为RS485扩展模块，实现CPU模块通过扩展接口和主站（如上位机、触摸屏等）通讯。
产品介绍
RPC2404为RS485扩展模块，实现CPU模块通过扩展接口和主站（如上位机、触摸屏等）通讯。
通讯参数
通讯口数量：1个
接口类型： 接线端子
通讯协议： MODBUS、RTU、从站
通讯数据区：I 、Q 区
通讯速率： 9600 、19200 、38400 bps
模块功耗
模块功耗 | ||
5VDC（CPU扩展总线提供） | 50mA | |
工作环境
工作环境 | ||
工作温度 | 0～+55℃ | |
存储温度 | -40～+70℃ | |
相对湿度 | 5%～95%，不凝结 | |
MODBUS RTU功能描述
功能码 | 名称 | 作用（对主站而言） | |
01 | 读取开出状态 | 取得一组开关量输出的当前状态 | |
02 | 读取开入状态 | 取得一组开关量输入的当前状态 | |
03 | 读取模出状态 | 取得一组模拟量输出的当前状态 | |
04 | 读取模入状态 | 取得一组模拟量输入的当前状态 | |
05 | 强制单路开出 | 强制设定某个开关量输出的值 | |
06 | 强制单路模出 | 强制设定某个模拟量输出的值 | |
15 | 强制多路开出 | 强制设定多个开关量输出的值 | |
16 | 强制多路模出 | 强制设定多个模拟量输出的值 |
软件配置

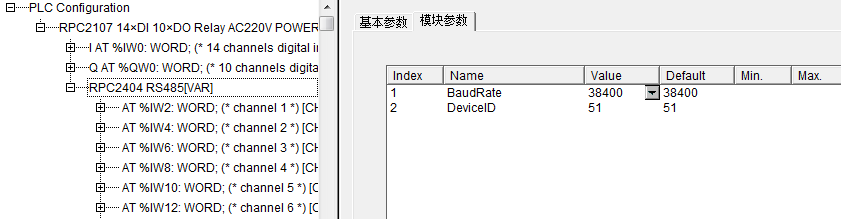

RPC2404软件配置如图所示。其中，只需配置波特率，有9600、19200、38400三种波特率可供选择。其他参数为8位数据位、1位停止位、无校验，从站地址可以根据现场需要进行修改，为1~125。
RPC2404配置示意图
MODBUS RTU地址映射表（以模块首字起始地址为%IW2和%QW2举例）
表1 RPC2404数据区Modbus RTU协议地址映射关系
数据区 | 类型 | 地址范围 | Modbus 地址 | 映射公式 | Modbus 数据类型 | ||
I区 | %IX | BOOL | %IX2.0~%IX201.7 | 0~1599 | IXm.n： （m-输入首字地址）*8+n | 0x | |
%IW | WORD | %IW2~%IW200 | 0~99 | IWm： （m-输入首字地址）/2 | 4x | ||
Q区 | %QX | BOOL | %QX2.0~%QX201.7 | 0~1599 | QXm.n： （m-输出首字地址）*8+n | 1x | |
%QW | WORD | %QW2~%QW200 | 0~99 | QWm： （m-输出首字地址）/2 | 3x | ||
小提示：I区是PLC只读寄存器，也是上位客户端读写寄存器；Q区是PLC读写寄存器，也是上位客户端只读寄存器。上位客户端地址一般需要偏移1位，即起始映射地址为1。
安装尺寸
外形及安装 | ||
尺寸规格 | 72mm(L)×80mm(W)×63mm(H) | |
重量 | 160g | |
安装方式 | 导轨安装，标准35mm DIN导轨 | |
面板安装 | ||

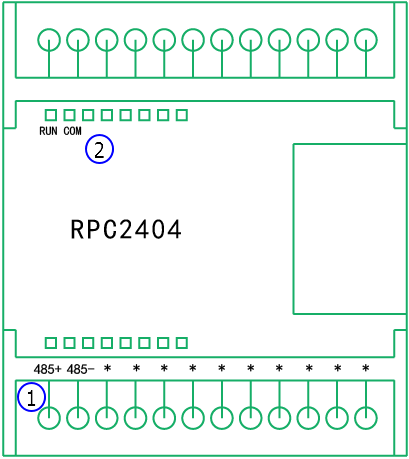

主要接口及端子定义
① RS485接口：RS485接口为端子接线，“ * ”表示此通道未定义；
② 指示灯：COM指示灯亮表示RPC2404与RS485主站之间正在进行通讯数据交互，灭表示以太网没有通讯数据交互。RUN用于显示模块运行情况。
图1 RPC2404模块图
