蓝普锋RPC系列RPC2403 - 以太网通讯模块
供稿：北京蓝普锋科技有限公司
关键字：蓝普锋,小型PLC,RPC2403以太网通讯模块
- 产品简介：
- RPC2403为以太网RJ45接口模块，支持内外网连接，作为server端最多支持6个Client同时链接。使用本模块可把RPC2000系列PLC连接到以太网，进行远程数据传输和操作。
产品介绍
RPC2403为以太网RJ45接口模块，支持内外网连接，作为server端最多支持6个Client同时链接。使用本模块可把RPC2000系列PLC连接到以太网，进行远程数据传输和操作。
通讯参数
通讯口数量： 1个（能同时与6个MODBUS TCP主站通讯）
接口类型： 以太网（RJ45）
通讯协议： MODBUS TCP 从站，端口号502
配置内容： IP地址、子网掩码、网关IP、MAC地址
通讯速率： 10/100Mbps，自适应
输入输出区： 分别为200个字节
每个网络最多站点数 ：取决于系统网络设备数量
功耗说明
模块功耗 | ||
扩展总线电源（5VDC） | 120mA | |
扩展总线电源（24VDC） | 20mA | |
工作环境
工作环境 | ||
工作温度 | 0～+55℃ | |
存储温度 | -40～+70℃ | |
相对湿度 | 5%～95%，不凝结 | |
MODBUS TCP功能描述
功能码 | 名称 | 作用（对主站而言） | |
01 | 读取开出状态 | 取得一组开关量输出的当前状态 | |
02 | 读取开入状态 | 取得一组开关量输入的当前状态 | |
03 | 读取模出状态 | 取得一组模拟量输出的当前状态 | |
04 | 读取模入状态 | 取得一组模拟量输入的当前状态 | |
05 | 强制单路开出 | 强制设定某个开关量输出的值 | |
06 | 强制单路模出 | 强制设定某个模拟量输出的值 | |
15 | 强制多路开出 | 强制设定多个开关量输出的值 | |
16 | 强制多路模出 | 强制设定多个模拟量输出的值 |
软件配置

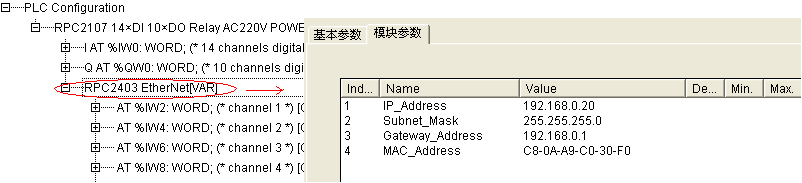

RPC2403软件配置如图2所示，其中，IP_Address、Subnet_Mask和Gateway_Address分别用于设置IP地址、子网掩码和网关，设置参见图2，格式为数字加小数点形式。MAC_address用于设置MAC地址，设置参见图2，格式为字母、数字加“-”形式，RPC2403默认读和写的数据长度为200字节，端口号为502,。
RPC2403配置示意图
MODBUS TCP地址映射表（以模块首字起始地址为%IW2和%QW2举例）
数据区 | 类型 | 地址范围 | Modbus地址 | 映射公式 | Modbus数据类型 | ||
I区 | %IX | BOOL | %IX2.0~%IX201.7 | 0~1599 | IXm.n：（m-输入首字地址）*8+n | 0x | |
%IW | WORD | %IW2~%IW200 | 0~99 | IWm：（m-输入首字地址）/2 | 4x | ||
Q区 | %QX | BOOL | %QX2.0~%QX201.7 | 0~1599 | QXm.n：（m-输出首字地址）*8+n | 1x | |
%QW | WORD | %QW2~%QW200 | 0~99 | QWm：（m-输出首字地址）/2 | 3x | ||
小提示：I区是PLC只读寄存器，也是上位客户端读写寄存器；Q区是PLC读写寄存器，也是上位客户端只读寄存器。上位客户端地址一般需要偏移1位，即起始映射地址为1。
安装尺寸
外形及安装 | ||
尺寸规格 | 72mm(L)×80mm(W)×63mm(H) | |
重量 | 160g | |
安装方式 | 导轨安装，标准35mm DIN导轨 | |
面板安装 | ||
主要接口及端子定义
① RS485接口：RS485接口为端子接线，“ * ”表示此通道未定义；
② 指示灯：COM指示灯亮表示RPC2404与RS485主站之间正在进行通讯数据交互，灭表示以太网没有通讯数据交互。RUN用于显示模块运行情况。
图1 RPC2404模块图
