蓝普锋RPC系列RPC2400 通讯模块

产品介绍

RPC2400可编程通讯转换器功能如下所示：

1.   3个RS485口COM0、COM1和COM2，其中COM0为RS232和RS485复用，通讯口均与内部隔离；

2.  1个以太网口，支持MODBUS/TCP从站协议，最大支持4个Client同时链接；

3.  通讯转换器可通过IEC61131-3所有标准语言编写程序，由RS232口下载，进行通讯口之间数据交换；

4.  所有RS485支持MODBUS从站和自由口通讯，其中COM1、COM2具有MODBUS主通讯功能块指令。

• 产品性能

•           供电与功耗：        5V~24V

                 50mA@24VDC

•           运算速度：           0.06μs（布尔量运算指令）

•           程序存储空间：    120K字节

•           数据存储空间：     N区10K字节，

                 M区5K字节

•           掉电保持区 ：       2K 字节

•           软件定时器：        不限点（最小单位为1ms）

•           计数器：               不限点（最大计数范围：0~65535）

•           RS485波特率：    1200/2400/4800/9600/19200/38400/57600/115200 bps

• 通讯功能

• 支持编程和通讯

RPC2400为可编程网关，需要通过RunPro软件进行编程，接口和指令对应关系如下所示：

1. 以太网口支持ETH.lib库指令对以太网参数进行设置和读取；

2. COM0支持RS232.lib库指令对COM0参数进行设置和读取、Modbus协议从站操作等；

3. COM1支持RS485.lib库指令对COM1参数进行设置和读取、Modbus协议主从站操作等；

4. COM2支持RS4853.lib库指令对COM2参数进行设置和读取、Modbus协议主从站操作等；

5. 地址分配时，M区%MB300到%MB811为可寻址掉电保持。

Modbus（Modbus/TCP）协议地址映射关系如下表所示：

注意：RPC2400的3个串口和1个以太网口作为从站时，数据区地址映射关系一致。

举例：

位地址为M区%MX200.6，Modbus（Modbus/TCP）协议地址映射为3606（200*8+6+3000=3606），上位机读取时需要偏移1位，即0x3607；字地址为M区%MW422，Modbus（Modbus/TCP）协议地址映射为3211（422÷2+3000=3211），上位机读取时需要偏移1位，即4x3212；双字地址映射关系与双字第一个字地址一致，即%MD422映射对应地址为4x3212。

• 工作环境

• 安装尺寸

• 指示灯状态

• 安装定位孔尺寸

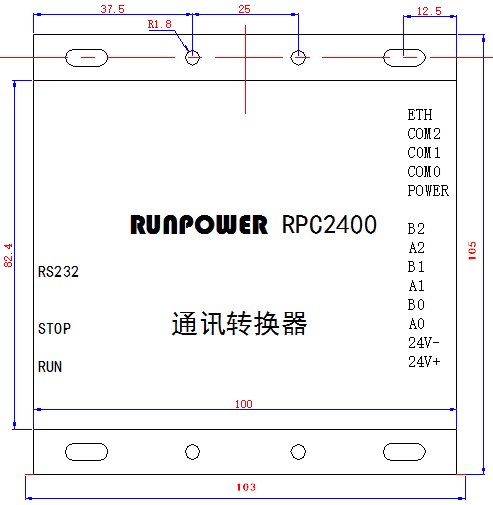

图1  RPC2400模块图

• RS232接口定义

• 端子信号定义
