蓝普锋RPC系列RPC2107N 以太网通讯 CPU模块
供稿：北京蓝普锋科技有限公司
关键字：蓝普锋,RunPower,CPU模块
- 产品简介：
- 运算速度达到业内最高标准0.06μs。RPC2107N本体自带10路24VDC输入、6路继电器输出，支持光电隔离，最多可扩展25个模块，提供1个RS232、2个RS485和1个RJ45以太网。
产品介绍
运算速度达到业内最高标准0.06μs（布尔量运算指令）。RPC2107N本体自带10路24VDC输入通道及6路继电器输出通道，额定工作电压为220VAC，支持光电隔离，16位计数器不限点数，最多可扩展25个模块。
本体通讯提供1个RS232和2个RS485，提供1个RJ45以太网。
产品性能
本体I/O： 本体I/O 10路24VDC输入及6路继电器输出
扩展能力：最多可扩展25个模块（需加中继模块RPA002套件）
储容量： 程序区400K字节；数据N区48K字节，M区5K字节；掉电保持区2K字节
定时器： 硬件定时 1个，0.1ms～500ms，软件定时不限点（最小单位1ms）
计数器： 16位，不限点
运算速度： 0.06μs（布尔量运算指令）
中断输入： 4点
通讯接口： 1个RS232，2个RS485
通讯协议： MODBUS RTU协议，自由协议
通讯功能
通讯特性 | ||
通讯接口 | 1个RS232，2个RS485 | |
1个RJ45以太网 | ||
通讯协议 | 串口MODBUS RTU协议，自由协议 | |
网口MODBUS TCP协议 | ||
输入与输出
输入通道 | ||
输入类型 | 漏型/源型 | |
输入信号 | 额定电压 24VDC | |
允许范围 0～30VDC | ||
输入ON信号 | 15～30VDC，允许最小电流3mA | |
输入OFF信号 | 0～5VDC，允许最大电流1mA | |
输入延时 | <0.6ms（额定输入电压） | |
隔离方式 | 光电隔离 | |
隔离耐压 | 1000VDC | |
输出通道 | ||
输出类型 | 继电器 | |
输出电压 | 24VDC或24～230VAC | |
允许范围 | 5～30VDC或5～250VAC | |
公共端输出电流总和 | <5A | |
输出触点容量 | 2A，阻性负载 | |
开关延时 | <10ms | |
线圈与触点间隔离电压 | 3000VAC，1分钟，漏电流1mA | |
触点间隔离电压 | 750VAC，1分钟，漏电流1mA | |
继电器机械寿命 | 无负载时，可达10,000,000次以上 额定阻性2A负载时，可达100,000次以上 | |
电源参数
电源参数 | ||
电源电压 | 220VAC @50Hz | |
允许范围 | 187～264VAC @50Hz | |
最大电流 | 120mA | |
输出电压（端子VO+ VO-） | 额定24VDC，允许范围22.8～25.2VDC | |
输出电流（端子VO+ VO-） | 400mA（与内部电源隔离耐压1000VDC） | |
短路保护 | 800mA，24VDC输出 | |
工作环境
工作环境 | ||
工作温度 | 0～+55℃ | |
存储温度 | -40～+70℃ | |
相对湿度 | 5～95%（无凝结） | |
安装与尺寸
外形及安装 | ||
尺寸规格 | 120mm(L)×80mm(W)×63mm(H) | |
重量 | 380g | |
安装方式 | 导轨安装，标准35mm DIN导轨 | |
面板安装 | ||

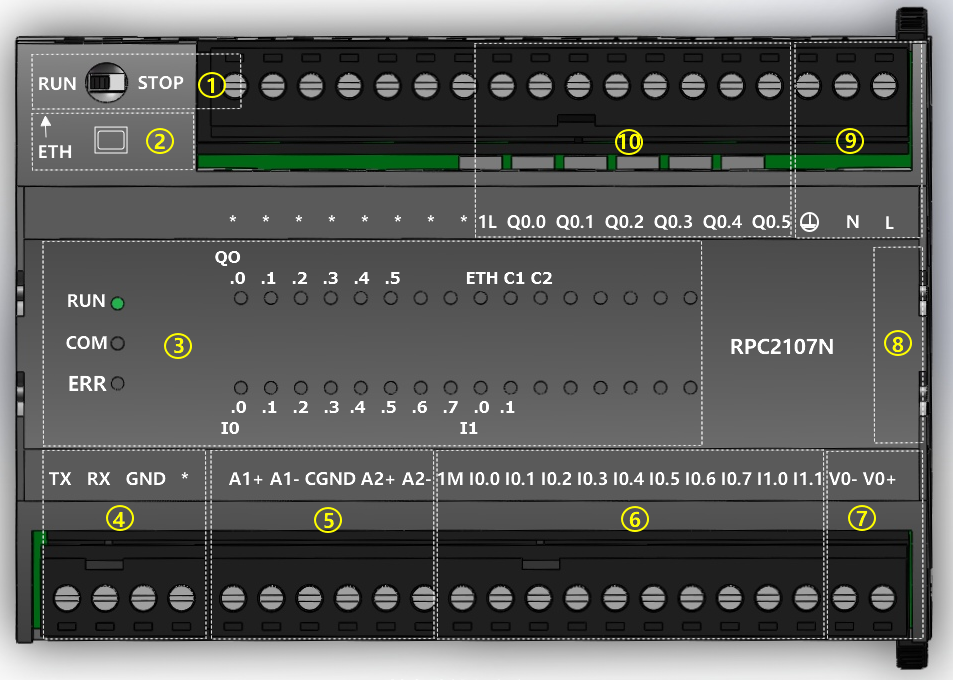

主要接口及端子定义
① 拨码开关：RUN、STOP分别用于控制2107N程序运行、停止，若修改PLC的RS232接口通讯参数，需拨到STOP才能进行程序下载；
② 以太网通讯接口：RJ45接口，此接口可用来与触摸屏、上位机、云服务器等通讯，支持MODBUS TCP协议，允许4个Client同时链接；
③ 指示灯：RUN、COM、ERR分别用于显示模块运行、RS232通讯、故障情况，I、Q分别用于指示各通道输入、输出状态，ETH、C1、C2分别用于指示以太网接口、两个RS485通讯状态（闪烁表示对应接口有数据收发）；
④ RS232通讯接口：此接口为端子接线，可用于2107N程序下载，与触摸屏、上位机等通讯，支持MODBUS RTU/自由协议，指令库为RS232.lib；
⑤ RS485通讯接口：2个接口可用来与触摸屏、上位机、第三方仪表等通讯，支持MODBUS RTU/自由协议，指令库分别为RS485.lib和RS4853.lib；
⑥ 模块输入端子：由公共端1M及输入点I构成，可采用源型/漏型接法；
⑦ 模块外供24VDC电源：VO＋、VO－分别为24VDC的正、负接线端子；
⑧ 扩展接口：此接口为插针底座，可用来扩展RPC2000系列扩展模块；
⑨ 模块供电电源：L、N、
分别为AC220V电源的火线、零线、保护地接线端子；
⑩ 模块输出端子：由电源驱动端1L及输出点Q构成，端子为继电器输出。
注：RPC2000系列PLC端子均为可插拔。
