【应用案例】BGA Bump 球测量

• 关键词：华汉伟业,机器视觉,半导体检测
• 摘要：华汉伟业结合半导体领域检测痛点与实际生产需求，推出基于MVStudio标准视觉检测平台与自研高精度3D结构光技术的检测解决方案，精准破解行业检测难题，为半导体制造企业提供高效、精准、稳定的质量管控支撑。

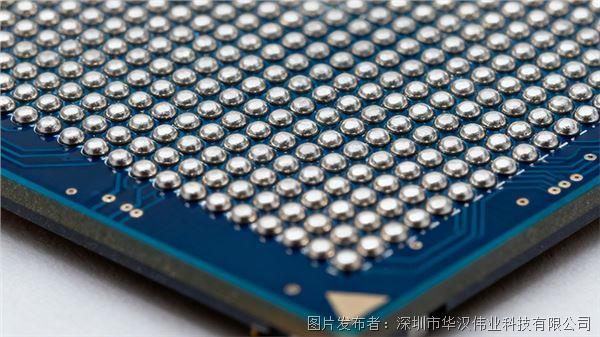

当前，全球半导体产业竞争日趋激烈，芯片向小型化、高密度、高集成度方向快速迭代，BGA锡球尺寸不断缩小，微间距CSP等新型封装形式日益普及，对锡球检测的精度、效率与无损性提出了更为严苛的要求。作为芯片与基板的核心互联节点，BGA锡球凸点的精度和质量对芯片可靠性与终端产品性能产生一定影响。

行业挑战

一是锡球自身特性带来的检测难题，BGA锡球具有高反光、大曲率（边缘陡峭）的特点，传统激光三角法检测时易产生数据飞点、边缘丢失等问题，难以完整采集锡球表面形貌，影响检测精度。

二是检测精度与效率的双重诉求，随着锡球尺寸不断缩小，微间距锡球的三维几何量测需达到亚微米级精度，同时半导体量产环节对检测效率要求极高，传统接触式测量或人工抽检不仅易损伤锡球、造成形变，还存在检测误差大、效率低、无法实现全量检测的弊端，难以匹配量产节拍。

三是缺陷检测的全面性不足，BGA锡球缺陷类型多样，包括缺球/漏焊、桥接/短路、形状异常等显性缺陷，以及虚焊/空焊等隐性缺陷，传统2D视觉检测仅能捕捉平面信息，无法精准识别高度偏差、共面性不良等隐性缺陷，易留下质量隐患，且缺乏数字化数据支撑，难以实现质量追溯与工艺优化。

面对上述行业困境，华汉伟业结合半导体领域检测痛点与实际生产需求，推出基于MVStudio标准视觉检测平台与自研高精度3D结构光技术的检测解决方案，精准破解行业检测难题，为半导体制造企业提供高效、精准、稳定的质量管控支撑。

检测项目

· 几何量测：锡球高度测量、锡球直径/大小检测、锡球共面性（Coplanarity）计算、锡球偏移量测量、基板翘曲度、模组整体高度、封装主体长宽尺寸、锡球阵列间距、网格与封装对位偏移量等精密形位尺寸量测。

· 缺陷检测：缺球/漏焊、锡球桥接/短路、锡球形状异常（扁球/变形）、表面印记/压痕/破损、虚焊/空焊风险识别、锡球整体品质判定、封装本体外观瑕疵缺陷筛查。

· 基板检测：基板破损、焊盘平整度、阻焊膜厚度检测。

检测亮点

· 针对BGA球高反光、大曲率（边缘陡峭）的特性，采用自研高精度3D结构光相机，有效克服传统激光三角法在镜面球体上易产生的数据飞点、边缘丢失等问题，确保锡球表面形貌完整采集。

· 结合球面拟合与共面性分析算法：通过智能算法自动识别基板基准面，对每个锡球进行球面拟合计算顶点高度与球心位置，精准输出共面性偏差，避免单点噪点干扰，满足半导体行业标准要求，大幅提升检测数据的准确性与稳定性。

· 扫描效率高，检测精度可达亚微米级：采用高速飞拍扫描模式，配合微米级光斑与纳米级分辨率，可精准测量微间距CSP的微小锡球。高度测量重复精度<0.5μm，漏检率为0，有效保障封装良率与可靠性，适配半导体量产的高速节拍需求，降低质量风险。

凭借核心技术的先进性与方案的灵活适配特性，可广泛应用于半导体封装的前后道工序，包括晶圆级封装（WLP）的微凸点检测、Flip Chip倒装芯片的焊点测量、CSP芯片级封装检测、金线键合质量检测等场景，适配不同封装形式的检测需求。同时，通过传感器选型与算法适配，还可拓展至精密电子元器件、微机电系统（MEMS）的高精度3D测量领域，进一步延伸应用边界，为更多精密制造领域提供高效、精准的检测解决方案。

未来，华汉伟业将持续深耕半导体检测领域，聚焦行业需求迭代技术与方案，不断突破核心技术瓶颈，拓展检测应用边界，以技术创新赋能半导体产业升级。
