宇通 TCA-TR热电阻输入温度变送隔离安全栅
供稿：重庆宇通仪器仪表有限公司
关键字：温度,传感器,安全栅,隔离,PLC,DCS,工控,自动化
- 产品简介：
- TCA系列隔离安全栅是依据国家标准GB3836.1－2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.4－2010《爆炸性环境第4部分: 由本质安全型“ i ”保护的设备》 设计的产品，广泛应用于工业过程控制中, 需要本质安全防爆的场合。 ◆ 高 "路盘比" 薄型16端子卡式结构(12.5mm), 4.3mm/每路。 ◆ 扩展的基型型谱, 增加逾4倍可选分类型号。 ◆ 与高精度、高等级微型元器件新工艺同步。 ◆ 环境友好型模块化电路, 小体积、低耗能、低噪声。 ◆ 硬质防火墙, 符合强标的1mm电压型磁电固体隔离。 ◆ 全系列产品通过CE、ATEX、CQST、SIL等认证。 ◆ 外形尺寸 / 整机重量：12.5×118.5×114.5(mm); 约100g。
产品介绍
热电阻输入温度变送隔离安全栅
■ 特征
·本安输入回路
·适用于Pt100,Pt1000,Cu50,Cu100 等热电阻输入
·隔离输出4~20mA或1~5VDC
·输入-输出-电源以及各通道之间隔离
·LED背光电源指示
·高“路盘比”薄型16端子卡式结构，4.3mm/每路
·可扩展的基型型谱，多种通道形式可选
·模块化电路，小体积、低功耗、低噪声
·符合强标的1mm电压型磁电固体隔离
·执行GB3836.4-2010 新版标准。
■ 概述
TCA-TR 热电阻输入温度变送隔离安全栅
·适用于现场危险区域的热电阻信号输入，经过隔离，转换为标准的直流信号输出至安全区的控制系统或其它仪表。
·有多种通道形式可供选择, 通道形式有1入1出、1入2出、1入3出、
2入2出。
·直流电源供电, 供电电源—输入—输出以及各通道之间磁电隔离。
·电源指示采用LED背光设计。通电, 仪表面板上的电源指示就会发亮。
·薄型结构，外壳厚度为12.5mm。M3螺丝接线端子。
·可以与DCS、PLC等控制系统或其它仪表配套使用，广泛应用于工业生产过程中的各种温度检测及其控制系统。
■ TCA-TR 选型订货型谱
|
选 项 |
型号代码 |
说明 |
|
基本型号 |
TCA-TR |
热电阻输入温度变送隔离安全栅 |
|
通道 |
11 |
1入1出 |
|
12 |
1入2出 |
|
|
13 |
1入3出 |
|
|
22 |
2入2出 |
|
|
- |
||
|
输入 |
A |
Pt100热电阻 |
|
B |
Pt1000热电阻 |
|
|
C |
Cu50热电阻 |
|
|
D |
Cu100热电阻 |
|
|
Z |
其它指定的热电阻 |
|
|
/ |
||
|
输出 |
A |
4~20mA |
|
B |
1~5V |
|
|
Z |
其它指定信号 |
|
|
|
- |
|
|
电流输出负载 |
B |
≤350Ω (适应1入3出) |
|
D |
≤750Ω |
|
|
E |
其它特殊指定负载 |
注意:
1. 选择输入和输出代码时, 无论任何通道形式的产品都必须写全代码。 例如, 2入2产品, 必须写全2个输入代码和2个输出代码。
2. 电流输出负载相同时，只需选择一个负载代码。电压输出时，无需选择负载。
选型示例
例1：1入2出产品，输入 Pt100热电阻，3线制，量程范围0~200℃,
两路输出均为4~20mA，负载 750Ω，选择型号代码为:
TCA-TR12-A/AA-D
例2： 2入2出产品，两路输入均为Pt100热电阻，3线制，量程范围0~350℃, 两路输出均为4~20mA, 负载750Ω, 选择型号代码为:TCA-TR22-AA/AA-D
■ 外形结构/尺寸
■ 技术数据
|
输入 (本安) |
|
|
输入信号 |
热电阻 Pt100,Pt1000,Cu50, Cu100 等 |
|
测量范围 |
取决于所用传感器类型 (见输入类型表) |
|
传感器电流 |
< 1mA |
|
输出 |
|
|
输出信号 |
4~20mA, 1~5V, 或其它指定信号 (以订货时选择的为准) |
|
输出负载 |
电流输出负载： ≤750Ω (出厂默认) ≤350Ω (适应1入3出) 电压输出负载：≥100KΩ |
|
输出纹波 |
< 10mV p-p |
|
供电电源 |
|
|
额定供电电压 |
24V DC |
|
供电电压范围 |
20~30VDC |
|
电流消耗 (24VDC供电/20mA输出) |
< 35mA(1入1出) < 47mA(1入2出) < 60mA(1入3出) < 70mA(2入2出) |
|
综合参数 |
|
|
标准精度 |
±0.1% (参见输入信号类型/量程范围及 误差表) |
|
导线电阻 |
热电阻输入, ≤10Ω/线 |
|
导线电阻影响 |
热电阻输入, <0.01%/Ω |
|
温度漂移 |
±0.015% /℃ |
|
负载变化影响 |
±0.1% |
|
响应时间 |
< 10ms |
|
隔离能力 |
2.5KV(50Hz,1min) |
|
绝缘电阻 |
≥100MΩ/500VDC |
|
工作环境温度 |
-20~＋60℃ |
|
存放(运输) 环境温度 |
-40~＋80℃ |
|
环境湿度范围 |
5~95％RH (无冷凝) |
|
EMC标准 |
GB/T18268 (IEC61326-1) |
|
外壳材质/ 防护等级 |
PC(聚碳酸脂)/IP 20 |
|
外形尺寸 |
12.5×118.5×114.5(mm) |
|
安装方式 |
标准35mmDIN导轨卡式安装 |
|
接线电缆(截面) |
0.5~ 2.5(mm²)单芯线或多芯线 |
|
连接类型 |
M3螺丝连接, 最大扭矩0.8Nm |
|
适合连接的现场设备及所处区域 |
热电阻温度传感器 0区/1区/2区,ⅡA/ⅡB/ⅡC |
|
安全防爆认证 参数 |
|
|
本安参数 |
Um: 250V AC/DC Uo: 7.2VDC Io: 93mA Po: 17W Lo: 2.4mH Co: 4μF |
|
认证 |
|
|
CE 认证 |
CE, 符合IEC/EN61326标准 |
|
ATEX 认证 |
■ 输入信号类型/量程范围及误差表
|
输入类型 |
量程范围 |
最小量程 |
绝对误差 |
基本误差 |
|
|
热 电 阻 |
Pt100 |
-200～850℃ |
50℃ |
±0.2℃ |
±0.1% |
|
Pt1000 |
-200～250℃ |
50℃ |
±0.2℃ |
±0.1% |
|
|
Cu50 |
-50～150℃ |
50℃ |
±0.4℃ |
±0.1% |
|
|
Cu100 |
-50～150℃ |
50℃ |
±0.4℃ |
±0.1% |
|
|
|
|||||
注明：
表中所列的基本误差和绝对误差,应用时取基本误差与绝对差的较大值。

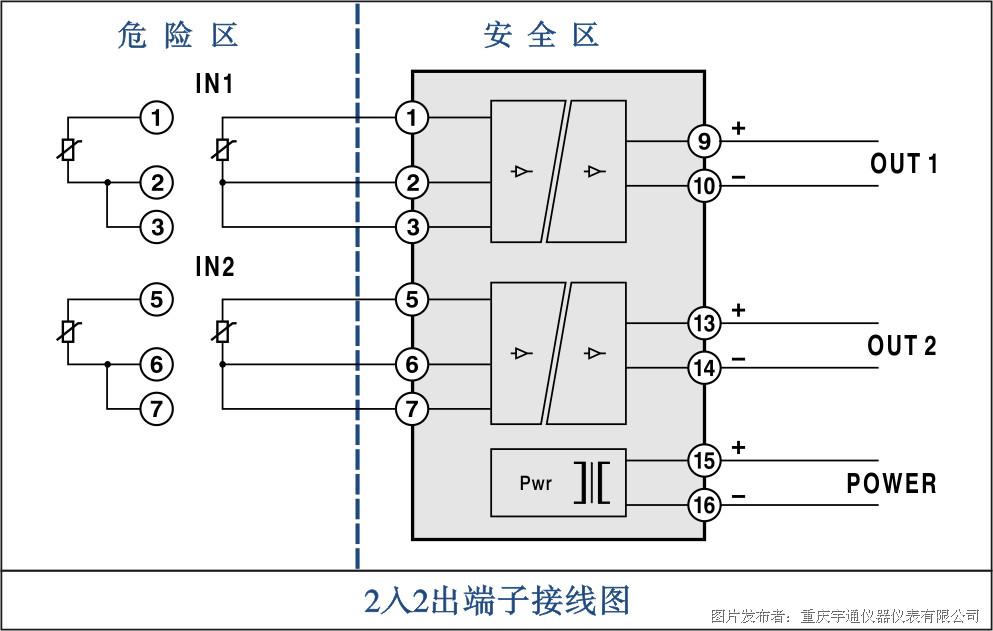

■ 端子接线图
1入1出、1入2出、1入3出、2入2出 的端子接线, 请参见下列接线图和列出的提示说明。
提示:
1入1出,1入2出 端子接线, 请参照1入3出端子接线图。
(1) 1入1出：输出端 11/12, 13/14, 7/8 不用。
(2) 1入2出：输出端 13/14, 7/8 不用。
