北广精仪GB/T4207高压漏电起痕试验机单工位BLD-6000V

产品介绍

在电工电子、家用电器、电机电器、信息技术设备以及各类工程塑料与绝缘材料的生产研发和质量控制领域，材料的绝缘性能是保障设备安全运行、防止电气火灾与短路事故的核心指标。而在众多绝缘性能测试项目中，耐漏电起痕化性能（Tracking Resistance）的评估尤为关键。它模拟了材料在长期运行中，因表面污染、潮湿环境以及电场应力共同作用下，表面逐渐形成导电通路并最终导致绝缘失效的过程。为了准确量化这一过程，GB/T 4207《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》以及IEC 60112等标准成为了行业内的通用准则。针对这一高标准测试需求，GB/T4207高压漏电起痕试验机单工位BLD-6000V应运而生，作为一款专为实验室及质检中心设计的精密仪器，它不仅严格遵循了国家标准与国际标准的各项技术要求，更在操作便捷性、数据安全性及测试稳定性上进行了深度优化，为绝缘材料的耐电痕化等级评定提供了可靠的数据支撑。

一、设备概述与设计理念

GB/T4207高压漏电起痕试验机单工位BLD-6000V是一款集高压电源控制、精密机械传动、自动化液滴供给及智能数据采集于一体的综合性测试设备。其核心设计理念在于“还原真实工况”与“确保测试复现性”。在实际的电气环境中，绝缘材料表面的漏电起痕往往是一个缓慢且复杂的物理化学过程，涉及电解液的蒸发、碳化通道的形成以及局部电弧的燃烧。BLD-6000V通过高精度的控制系统，能够模拟从低压到高压（最高可达6000V）的宽范围电压环境，并精确控制滴液的时间间隔与体积，从而在实验室环境下重现这一严酷的老化过程。

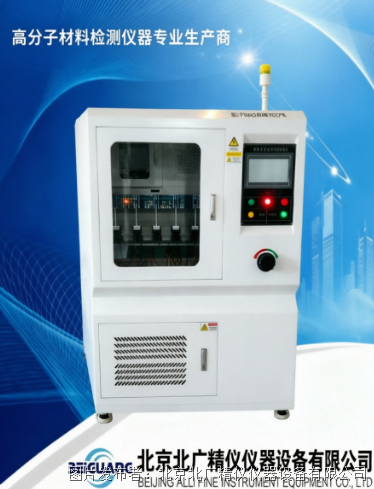

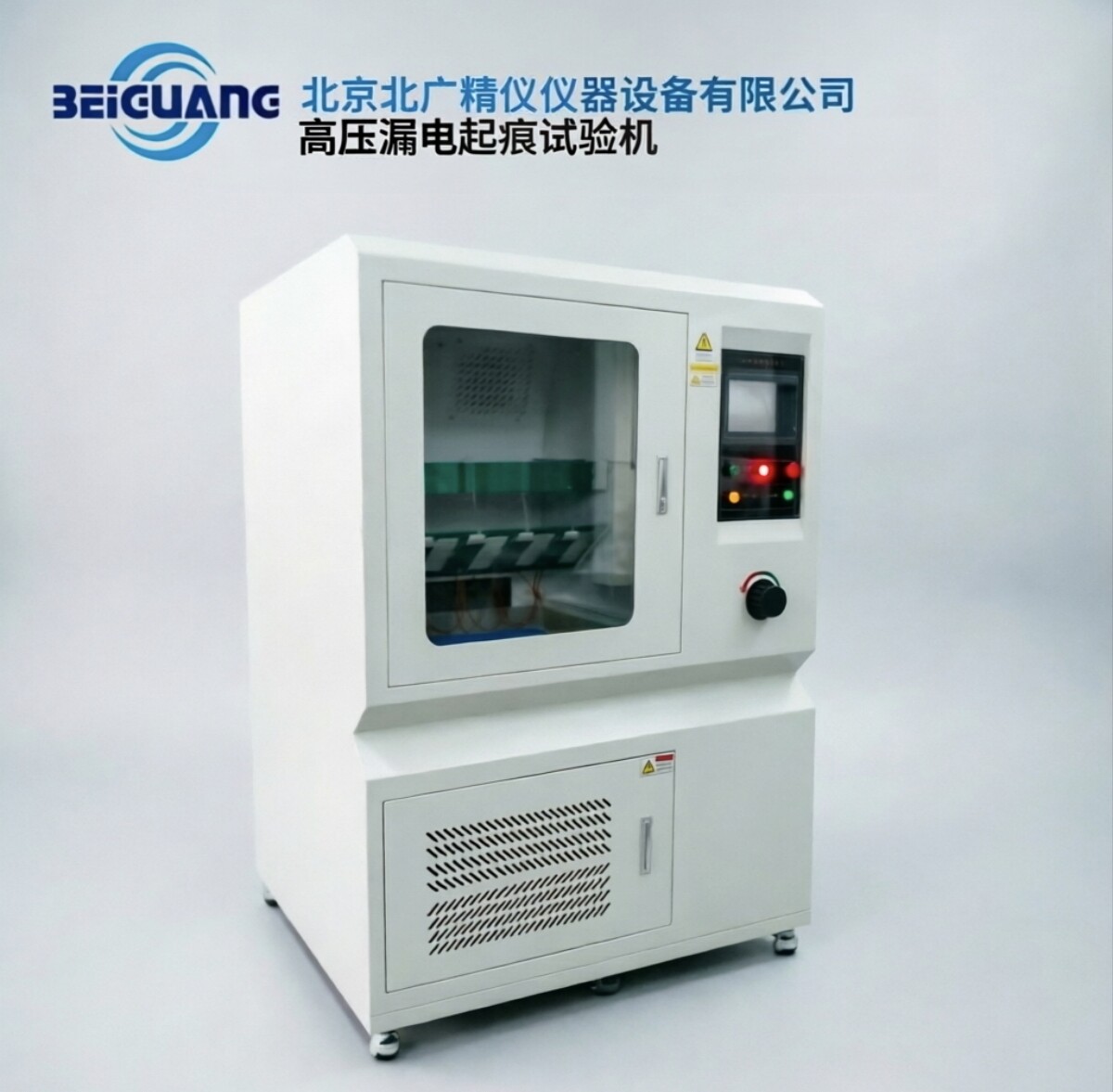

该设备采用立式箱体结构，外观简洁大方，占地面积小，适合放置在各类标准实验台上。箱体内部经过特殊的绝缘与屏蔽处理，有效防止了高压测试过程中可能产生的电磁干扰，确保了控制系统的稳定运行。观察窗采用高强度防爆玻璃，既保证了操作人员能够清晰地观察试样表面的起痕、燃烧及碳化情况，又提供了必要的安全防护。设备正面集成了人机交互界面与急停保护装置，体现了以人为本的安全设计思想。作为单工位机型，它特别适合样品数量不多但测试要求极高、需要频繁更换不同规格试样的研发型实验室，或者作为大型检测中心的主力单机使用，其灵活性远高于多工位联机设备。

二、核心技术特点解析

GB/T4207高压漏电起痕试验机单工位BLD-6000V之所以能够在众多同类产品中脱颖而出，主要得益于其在以下几个核心技术维度的卓越表现：

1. 宽范围高压输出与高稳定性
   设备的核心在于其高压发生系统。BLD-6000V能够提供0至6000V的交流试验电压，覆盖了从低压绝缘材料到高压电工装备绝缘件的广泛测试需求。电压调节采用无级调压方式，分辨率高，能够精确设定标准要求的任意电压值（如175V, 250V, 600V等）。更重要的是，系统具备极高的电压稳定度，即使在负载变化或电网波动的情况下，输出电压波动率也能控制在极小范围内（通常≤±1%），这对于保证耐电痕化指数（CTI）测定的准确性至关重要。因为微小的电压偏差都可能导致起痕时间的显著变化，从而影响材料等级的判定。

2. 精密滴液系统与电极配置
   漏电起痕试验的关键变量之一是电解液的滴落。该设备配备了高精度的自动滴液装置，能够严格按照标准要求（如每30秒一滴，或根据特定标准调整）将规定浓度的氯化铵溶液滴落在试样表面。滴液针头采用耐腐蚀材料制成，位置可调，确保液滴准确落在上下电极之间的中心位置。电极系统采用铂金或不锈钢材质（视具体配置而定），形状与尺寸严格符合GB/T 4207及IEC 60112标准规定的5mm×2mm×40mm规格，电极间距固定为4.0mm±0.1mm，且对试样施加的压力保持在1.0N±0.05N。这种精密的机械结构保证了每次测试的边界条件高度一致，消除了人为操作带来的误差。

3. 智能化控制与数据记录
   BLD-6000V摒弃了传统的纯手动计时与计数方式，采用了先进的微电脑控制系统。系统能够自动记录起痕时间、烧损时间、电流变化曲线等关键数据。当试样表面发生破坏性放电或电流超过设定阈值（如0.5A或1.0A）时，系统会自动切断高压电源并报警，同时锁定当前测试数据，防止过流损坏设备或引发安全事故。部分高级配置还支持数据存储与导出功能，方便用户建立材料数据库，进行长期的质量追溯与趋势分析。触摸屏操作界面直观易懂，参数设置、测试启动、历史查询等功能一目了然，降低了对操作人员专业背景的依赖。

4. 多重安全防护机制
   高压测试 inherently 具有危险性，因此安全防护是该设备设计的重中之重。除了前面提到的过流自动断电保护外，设备还配备了门控互锁开关，当试验箱门被打开时，高压输出会自动切断，防止人员误触带电部件。箱体内部设有排风装置，能够及时排出测试过程中产生的烟雾与有害气体，保持箱内环境清洁，同时也保护了操作人员的呼吸健康。接地系统设计完善，确保设备外壳及非带电金属部件可靠接地，杜绝漏电隐患。这些全方位的安全措施，使得BLD-6000V不仅是一台测试仪器，更是一个安全可靠的工作伙伴。

三、应用领域与适用材料

GB/T4207高压漏电起痕试验机单工位BLD-6000V的应用范围极其广泛，几乎涵盖了所有需要使用固体绝缘材料的行业。

在家用电器行业，它是评估开关、插座、继电器外壳、接线端子排等部件安全性的必备工具。这些部件在长期使用中容易积聚灰尘与湿气，若材料耐电痕化性能不佳，极易引发短路起火。通过BLD-6000V的测试，制造商可以筛选出CTI值达标的材料，确保产品符合3C认证及IEC安全标准。

在电力电工行业，从低压配电柜的绝缘隔板到高压输电线路的绝缘子，都需要进行严格的耐电痕化考核。特别是对于户外使用的复合绝缘子，其硅橡胶伞裙材料长期暴露在酸雨、盐雾等污染环境中，耐电痕化性能直接关系到电网的运行安全。BLD-6000V的高压测试能力（最高6000V）使其能够满足这类高压绝缘材料的评估需求。

在电子信息与通信行业，随着设备集成度的提高，电路板基材、连接器、封装材料的绝缘可靠性愈发重要。虽然这些材料通常工作电压较低，但在高密度布线下，局部的电场集中效应可能导致漏电起痕。该设备能够帮助研发人员优化材料配方，提高电子元器件的长期可靠性。

此外，在汽车制造、轨道交通、航空航天等领域，凡是涉及电气绝缘系统的零部件，均需参照相关标准进行耐电痕化测试。BLD-6000V凭借其灵活的测试参数设置，能够适应不同行业标准（如UL 746A, DIN VDE 0303等）的特殊要求，成为跨行业通用的质量检测平台。

适用材料类型包括但不限于：热固性塑料（如酚醛树脂、环氧树脂）、热塑性塑料（如尼龙、聚碳酸酯、PBT）、橡胶制品（如硅橡胶、乙丙橡胶）、层压制品、陶瓷玻璃以及各类复合材料。无论是原材料进厂检验，还是成品出厂抽检，亦或是新材料的研发对比，该设备都能提供科学、公正的测试数据。

四、性能参数详解

为了确保用户能够准确了解设备的技术规格，以下列出GB/T4207高压漏电起痕试验机单工位BLD-6000V的详细性能参数。这些参数是设备设计与制造的基准，也是用户选型时的重要参考依据：

• 试验电压范围：AC 0 ～ 6000V（连续可调），满足不同等级绝缘材料的测试需求，涵盖低压至中高压领域。

• 电压精度与稳定度：电压示值误差≤±1%，动态稳定度≤±1%。高精度稳压电路确保在负载变化时输出电压恒定，保证测试结果的重复性与准确性。

• 输出频率：48Hz ～ 62Hz，自动适应电网频率波动，符合工频测试标准，无需额外变频设备。

• 短路电流保护：当回路电流超过预设值（通常为0.5A或1.0A，可设）时，系统在0.5秒内自动切断高压输出，并触发声光报警，有效保护试样不被过度烧毁及设备内部元件受损。

• 滴液装置：采用精密蠕动泵或电磁阀控制，滴液体积可调（通常20mg～50mg/滴），滴液间隔时间可设（默认30s±5s），符合GB/T 4207及IEC 60112标准要求。溶液槽容量适中，便于中途补充而不中断测试。

• 电极系统：

  • 材质：铂金（Pt）或不锈钢（SUS304/316L），耐腐蚀、导电性好。

  • 尺寸：长40mm × 宽5mm × 厚2mm，边缘倒角符合标准。

  • 间距：4.0mm ± 0.1mm，固定不可调，确保电场分布一致。

  • 压力：对试样施加压力1.0N ± 0.05N，通过配重或弹簧机构实现，保证接触电阻稳定。

• 试样夹具：支持水平放置（标准法）与倾斜放置（斜面法，可选配），适应不同标准测试方法。夹具绝缘性能好，耐压等级高于试验电压。

• 控制系统：PLC或单片机控制，触摸屏人机界面。具备参数设置、自动测试、数据记录、故障诊断等功能。支持中英文切换，操作逻辑清晰。

• 安全保护：

  • 超压保护：电压超过设定上限自动停机。

  • 过流保护：电流超标毫秒级切断。

  • 门控保护：开门即断电。

  • 接地保护：独立接地端子，接地电阻＜0.1Ω。

  • 排风系统：内置风扇，测试结束后可延时排风，排出有害气体。

• 工作环境：温度10℃～35℃，相对湿度≤85%RH，无强电磁干扰，无腐蚀性气体。

• 电源要求：AC 220V ± 10%，50Hz，功率消耗＜1kVA（空载），满载功率视测试电压而定。

• 外形尺寸与重量：约800mm(宽) × 600mm(深) × 1200mm(高)，重量约80kg（具体以实物为准），底部配有可调脚杯，方便调平与移动。

以上参数均为设备出厂时的标准配置指标，用户在选购时可根据实际测试需求（如是否需要更高电压、特殊电极材质等）与厂家沟通定制。值得注意的是，参数的稳定性往往比标称值更重要，BLD-6000V在设计时留有足够的余量，确保在长期连续工作下仍能保持上述性能指标不衰减。

五、操作规范与维护建议

正确的操作与定期的维护是延长设备寿命、保证测试数据准确的前提。对于GB/T4207高压漏电起痕试验机单工位BLD-6000V，建议遵循以下规范：

操作前准备：检查电源线连接是否牢固，接地是否可靠；确认试验箱内清洁无杂物，电极表面无氧化或残留物（可用无水乙醇擦拭）；配制新鲜的电解液（通常为0.1% NH₄Cl + 0.02% Triton X-100），避免使用过期或污染的溶液；检查滴液管路是否畅通，无气泡堵塞；将试样平整固定在夹具上，确保电极与试样接触良好且间距准确。

测试过程监控：启动测试后，操作人员不应离开现场，需透过观察窗密切关注试样状态。若发现异常火花、烟雾过大或滴液异常，应立即按下急停按钮。测试结束后，先关闭高压输出，待电压归零后再打开箱门取出试样。记录数据时应包含环境温度、湿度、电解液批次等辅助信息，以便后续分析。

日常维护保养：每次使用后，清理箱内残留物，擦拭电极与夹具；定期检查滴液泵管是否有老化裂纹，必要时更换；每月检查一次高压线缆绝缘层是否破损，接线端子是否松动；每季度校准一次电压表与电流表，确保计量准确；每年进行一次全面保养，包括清洁内部灰尘、检查继电器触点、润滑机械部件等。若设备长时间闲置，应定期通电预热，防止元器件受潮失效。

常见故障排查：若出现“无法升压”，首先检查门控开关是否闭合、急停按钮是否复位、保险丝是否熔断；若“滴液不畅”，检查管路是否堵塞、泵头是否磨损、溶液粘度是否过大；若“数据不准”，检查电极间距是否变形、试样表面是否平整、环境湿度是否超标。对于复杂故障，建议联系专业技术人员维修，切勿自行拆解高压部件。
