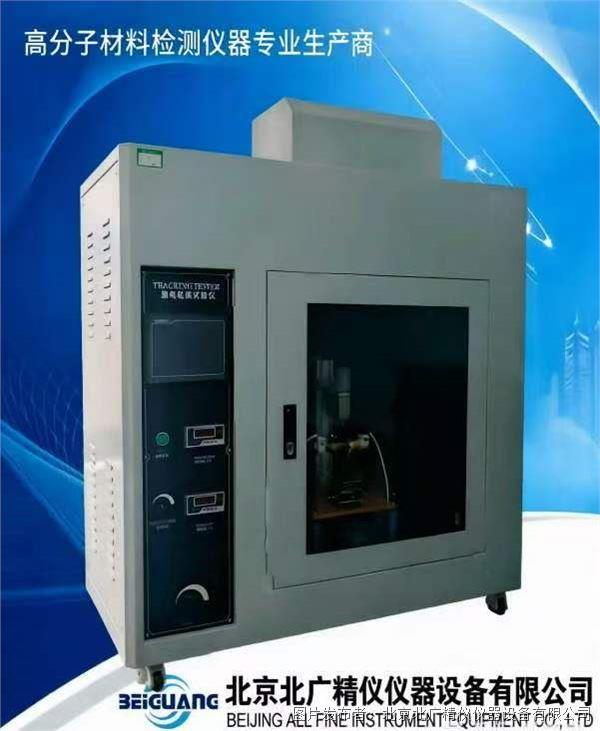

北广精仪GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V

产品介绍

在输配电网络的长期运行体系中，绝缘子是支撑高压导线、实现带电部件与接地构架之间电气隔离的核心基础部件，绝缘子的表面耐漏电起痕性能，直接关系到整条输配电线路的运行稳定性与使用寿命。大量处于户外露天场景下运行的绝缘子，常年经受降雨、潮湿、盐雾、粉尘沉积等复杂工况的长期作用，绝缘表面会逐渐附着导电杂质，在持续电场作用下慢慢形成局部导电通路，逐步引发电痕化甚至绝缘击穿故障，这类由绝缘子耐漏电起痕性能不足引发的线路跳闸、设备停电事故，在电网全年故障统计中占比极高，是电力运维体系重点关注的绝缘性能指标。GB/T6553作为国内针对高压绝缘材料在严酷环境下耐电痕化、耐蚀损性能的核心测试规范，明确规定了绝缘子类高压绝缘部件在电场与污染介质耦合作用下的耐漏电起痕性能测试方法、试验条件与结果判定规则，对应适配该标准开发的GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V，是一款面向绝缘子测试场景打造的专用检测设备，可覆盖电网入网绝缘子入厂校验、绝缘子生产企业批次质控、电工材料科研院所性能研发、第三方检测机构合规试验等多类场景需求，为各类硅橡胶、陶瓷、复合材质绝缘子的耐漏电起痕性能验证提供稳定、合规的试验支撑。

一、产品核心定位与行业应用背景

GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V，专为高压绝缘子类固体绝缘材料的耐漏电起痕性能测试设计开发，用于测定这类绝缘部件在潮湿、导电污染介质与电场共同作用下的耐漏电起痕指数，整体操作流程贴合绝缘子测试场景的实际使用习惯，结构设计兼顾操作便捷性、运行可靠性与数据重复性要求，适配不同尺寸规格的盘形悬式绝缘子、针式绝缘子、柱式绝缘子、复合绝缘子的试样测试，也可用于对应绝缘基材的小样试验。

电力系统中使用的绝缘子种类繁多，按照材质划分，包含陶瓷绝缘子、玻璃绝缘子、硅橡胶复合绝缘子三大主流品类，不同材质的绝缘子在户外运行时的耐漏电起痕表现差异明显。过去不少早期投入运行的绝缘子产品，仅满足基础工频耐压要求，在长期户外潮湿积污工况下运行数年后，表面就开始出现不同程度的电痕化侵蚀，严重时会直接引发绝缘失效，导致线路停运检修，给电网运行带来不必要的运维成本与安全隐患。随着近些年电网安全标准的持续升级，绝缘子的耐漏电起痕性能已经成为新入网绝缘子必检的核心性能指标之一，GB/T6553标准对应的相关测试，也成为绝缘子生产企业日常质控、电网采购环节入厂校验的常规试验项目，对应的专用测试设备的市场需求持续稳步增长。

除了电网输配电场景之外，这款测试仪器的适配场景还覆盖多个涉电相关行业：轨道交通供电系统使用的接触网绝缘子，长期处于露天潮湿、粉尘密集的运行环境，也需要定期开展耐漏电起痕性能测试，保障轨道交通供电网络的稳定运行；光伏、风电等新能源场站使用的绝缘支撑绝缘子，常年运行在野外高湿高盐雾的工况下，对耐漏电起痕性能有很高要求，这款设备可以支撑这类新能源场景使用的绝缘子的性能验证；工矿企业内部高压供电系统使用的各类绝缘部件，长期处于工业粉尘多、湿度大的生产环境中，也可以使用这款设备完成对应的耐漏电起痕性能校验，避免供电系统出现绝缘故障。对于高校与科研院所的相关研究方向而言，这款设备可以支撑新型改性绝缘子绝缘基材的配方研发试验，帮助研究人员快速获取不同材料配方下的耐漏电起痕性能数据，为新型绝缘材料的迭代优化提供试验数据支撑。

二、标准覆盖能力与合规性说明

GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V，从设计之初就锚定GB/T6553标准的所有技术要求搭建，设备的硬件结构、控制逻辑、精度指标全部匹配该标准的相关规定，保障所有试验流程与测试结果都符合国内高压绝缘子领域的核心测试规范。除此之外，设备的技术设计也同时覆盖多类通用绝缘材料漏电起痕测试标准的相关要求，包含IEC60112：2003、GB/T4207、UL746A、ASTM D 3638-92、DIN53480等多项国内外行业规范，设备支持不同测试标准之间的灵活切换，不需要改动任何硬件结构，就可以完成不同标准下的绝缘材料耐漏电起痕试验。

对于同时承接不同行业检测业务的第三方检测机构而言，一台设备就可以覆盖多类标准的测试需求，不需要单独采购多台适配不同标准的测试设备，能够有效降低检测实验室的设备采购投入，提升设备的业务覆盖能力。对于绝缘子生产企业的质检部门而言，日常开展符合GB/T6553要求的批次抽检试验之外，还可以依托同一台设备完成企业内部绝缘基材入厂时的常规CTI值校验，实现一台设备覆盖多项质检需求，提升设备的使用效率，减少实验室的设备占用空间。

三、设备整体结构设计细节说明

GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V的整体结构围绕绝缘子测试场景的使用需求优化设计，没有冗余的功能模块，所有结构设计都服务于试验流程的稳定性与操作便利性。

设备的试验箱体采用铁板喷涂工艺制作，钢板材质为宝钢A3钢板，同时可按需选择不锈钢材质的箱体版本，适配长期开展大量试验、内部易积攒污染溶液的使用场景，不锈钢箱体表面更方便日常清洁，不易被残留的试验溶液腐蚀，延长设备的整体使用寿命。箱体侧面设置有规格为Ø100mm的排气孔，试验过程中产生的少量有害烟尘，可以通过配套的排风装置顺着排气孔快速排出试验腔体内部，避免烟尘在腔体内附着积攒，污染试验腔体内部环境，也保障试验人员不会吸入试验产生的有害气体。

设备的外部整体尺寸为宽1170mm深630mm高1330mm，整体占地面积不大，常规的理化实验室不需要额外对地面进行改造，就可以直接放置安装使用，不会占用过多的实验室空间。箱体内部默认容积为0.5m³，同时支持选购0.75m³或者1m³的大容积腔体，对于一些尺寸偏大的绝缘子试样，不用提前切割成小尺寸试样，就可以直接放入腔体内部开展试验，减少试样前处理的工作量，也避免切割过程对试样表面状态造成的破坏，保障测试结果更贴近绝缘子实际运行的工况表现。

设备核心的电极部分采用铜加铂金的复合结构设计，铂金长度不短于12mm，铂金纯度大于等于99.0%，长期接触试验用污染溶液，也不易出现氧化腐蚀的问题，能够在长期高频次使用的场景下，保持电极表面状态的一致性，减少不同批次试验之间的状态差异，获得更稳定的平行试验结果。电极的尺寸设计为5mm±0.1mm*2mm±0.1mm，电极一端边缘切成30度角的斜面，两个电极之间的间距设定为4.0mm±0.1mm，每个电极作用在试样表面的作用力控制在1.0N±0.05N，所有电极相关的尺寸参数，都完全匹配GB/T6553标准的相关要求，确保试验初始条件符合标准规范。

滴液相关组件全部经过精度校准，采用电磁阀控制液滴的释放动作，滴液针头的外径控制在0.9~1.1mm，滴液针头到样品表面的高度可调整为30~40mm之间，试验前可根据试样的实际厚度调整针头的安装高度，适配不同厚度的绝缘子试样开展试验。电磁阀控制的液滴大小符合标准要求，50滴溶液总重量在0.997~1.147g区间内，20滴溶液总重量在0.380~0.480g区间内，溶液滴落间隔时间控制在30s±5s，所有滴液相关的参数均经过出厂前的反复校准，保障滴液的一致性符合标准要求，避免人为手动滴液带来的液滴大小不均、间隔偏差大的问题，减少人为操作引入的试验误差。

设备的输出电压调节区间覆盖0~600V，适配48~60Hz的通用工频电源频率，当短路电流控制在1.0A±0.1A时，输出电压下降幅度不超过10%，保障试验过程中即使出现小电流放电的工况，输出试验电压也不会出现明显的跌落，维持试验电场条件的稳定性。配套的判断回路设定为当检测到回路短路电流大于0.5A时，维持2秒钟后继电器触发动作，自动切断试验电流，同时给出试品不合格的指示信号，完全符合GB/T6553标准规定的击穿判定逻辑，不需要操作人员全程人工主观判断起痕失效状态，减少不同操作人员主观判定差异带来的结果偏差。

整套设备的工作电源适配常规的220V交流供电，整机运行功率对应10A电流容量，普通实验室的常规供电插座就可以直接给设备供电，不需要额外申请特殊的高压供电回路，降低设备安装的前置条件要求，减少设备安装环节的额外改造投入。

四、核心部件配置与长期运行稳定性保障

GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V的所有核心功能部件，均选用行业内经过长期工业场景验证的成熟产品搭建，所有部件的运行可靠性经过大量实际使用场景的检验，从部件源头保障整机的长期运行稳定性，减少设备后续运行过程中的故障概率，降低后续设备的维护工作量。

变压器部件由浙江二变提供，作为国内专业的特种变压器生产厂商，产品的输出电压稳定性好，纹波控制在较低水平，长时间满负荷运行也不会出现异常过热、输出电压漂移的问题，能够持续稳定输出符合精度要求的试验电压，保障全流程试验过程中电场条件的稳定。

调压器选用正泰品牌的成熟产品，调压过程平顺无卡顿，全量程的电压调节精度都可以满足使用需求，经过数万次的反复调压操作，也不易出现碳刷磨损接触不良的问题，不会出现调压过程中电压跳变的情况，保障试验电压的调整过程平稳可控。

继电器及底座、漏电保护器、操作按钮等低压电气部件全部选用正泰品牌产品，这类低压电器产品经过大量工业场景的批量使用验证，通断寿命长，触点动作可靠性高，长期高频次通断也不易出现触点烧蚀粘连的故障，保障保护回路的动作可靠性，在试验出现异常工况时可以快速切断回路，实现对应的保护功能。

计时器、温控器、计数器三类计量与控制元件，选用欧姆龙品牌的工业级产品，其中温控器为日本欧姆龙原产，这类工业级工控产品的计时、计数精度高，运行状态稳定，长期连续运行也不易出现计时失准、计数错误的问题，保障试验过程中滴液间隔计时、累计滴液数量、耐压计时的精准度，不会因为计量部件误差导致试验流程不符合标准要求。

短路电流智能表选用国内上海地区专业电测仪表厂商生产的产品，电流采集响应速度快，采集精度符合试验要求，哪怕是很短暂的过流脉冲信号，也可以被有效捕捉，不会出现漏判击穿状态的情况，保障失效判定的准确性。

设备内部使用的导线由上海启帆提供，线缆的载流量、绝缘等级都满足工业级使用要求，长期在试验腔体周边的轻度腐蚀环境下使用，绝缘外皮也不易出现老化开裂的问题，避免线路绝缘老化引发的内部短路故障。

电磁阀部件选用亚德克品牌的成熟气动元件，电磁阀的开闭响应速度快，动作一致性好，长期高频次开闭滴液，也不易出现阀芯卡滞、漏液的问题，精准控制每一次滴液的动作节点，保障滴液间隔时间符合标准的规定。

配套的无线控制器为上海埃微自主研发的产品，无线连接信号稳定，操控响应无明显延迟，操作人员可以在试验腔体之外的安全区域完成试验启动、参数调整、状态查看等操作，不用一直站在高压试验腔体旁边近距离值守，进一步提升操作过程的便利性，也减少人员近距离接触高压试验回路的时间，提升试验操作过程的安全水平。

所有核心部件在进入组装环节之前，都要经过单独的通电老化筛选，剔除性能不达标的部件，整机组装完成之后，还要经过连续72小时的带载老化测试，完成多轮对标GB/T6553标准的实测试验校准，所有性能指标全部验证符合要求之后才可以交付给用户，全流程的品质管控保障每一台交付的设备都拥有稳定的运行表现。

五、试验全流程操作逻辑说明

GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V的操作逻辑设计贴合试验人员的日常使用习惯，自动化程度高，零基础的操作人员经过简单的指导就可以快速上手，完成标准要求的试验流程，不需要长时间的专业培训。

试验开始前的准备阶段，操作人员可以将待测试的绝缘子试样放置在试验台面上，调整试样的摆放位置，确认试样测试区域处于两个电极的正下方位置，之后调整电极的安装高度，确保两个电极按照标准要求的间距贴合在试样表面，调整电极配重，确认每个电极对试样表面的作用力达到标准要求的1.0N±0.05N范围。之后调整滴液针头的高度，确保针头到试样表面的距离处于30~40mm的区间范围内，向滴液容器中注入配置好的标准试验污染溶液，确认滴液管路通畅没有堵塞的情况。

接下来操作人员就可以在操作面板上设置对应的试验参数，包含试验输出电压数值、预设滴液总次数、失效判定电流阈值、延时动作时间等核心参数，如果是按照GB/T6553标准开展测试，也可以直接选择内置的预设标准方案，系统会自动加载对应标准要求的推荐参数，操作人员不需要手动逐一核对标准设置参数，减少参数设置环节的出错概率。

参数确认无误后，关闭试验腔体的防护门，就可以启动试验流程，试验正式开始后，设备全程自动运行，不需要人工干预。系统会自动按照设置的时间间隔，每隔30秒左右释放一滴标准体积的试验溶液，滴落到两个电极之间的试样表面，同时全程在两个电极之间施加设定的试验电压，系统实时监测高压回路的电流变化状态，试验运行过程中操作面板会实时显示当前的输出电压、已经滴落的溶液滴数、累计试验时长、实时回路电流等各类核心参数，试验人员可以随时直观掌握试验的推进状态。

当试验过程中回路的电流超过0.5A的判定阈值后，系统会开始2秒钟的计时，2秒钟计时结束后如果电流仍保持在阈值以上，系统就会自动触发继电器动作，切断试验的高压输出，同时发出对应的提示信号，指示试样达到不合格判定条件，停止本次试验。如果累计滴液数量达到设定的总次数，试样依然没有触发失效判定条件，设备也会自动停止高压输出，判定本次试验试样通过对应电压等级的耐漏电起痕测试。

试验流程结束后，试验人员可以打开腔体防护门，取出完成测试的试样，清理腔体内部残留的污染溶液与试验烟尘，简单擦拭电极表面后，就可以准备下一组试样的测试，整体试验流程操作便捷，单名操作人员可以同时照看多台设备的试验运行，提升多批次试样测试的整体效率。

六、全场景防护机制设计说明

GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V从多维度搭建了覆盖试验全流程的防护机制，充分保障试验人员与设备本身的运行安全，规避高压试验过程中各类可能出现的安全隐患。

设备设置有腔体门联动安全防护机制，当试验腔体的防护门没有完全关闭到位时，设备无法启动高压输出，从根源上避免试验过程中人员意外将手伸入腔体内部接触带电部件的情况，防止出现触电风险。

回路内置过流保护功能，当试验过程中出现回路突发大电流的异常工况，设备会第一时间自动切断高压输出，避免大电流持续流过回路损坏内部核心电气部件，保护设备的调压模块、变压器等贵重核心部件不会被大电流冲击烧坏。

系统设置超压保护机制，操作人员提前设定好最高输出电压阈值，一旦输出电压超过设定的保护阈值，设备就会立刻触发保护动作，切断调压回路，避免出现电压失控过高的情况，损坏试样与设备部件。

整机配备独立的漏电保护器，实时监测整机回路的漏电流情况，一旦设备出现外壳异常漏电的工况，会在极短时间内切断整机供电回路，避免试验人员接触设备外壳时出现触电风险。

试验结束自动回零保护功能，每次试验完成后，调压模块会自动回到零电压的位置，下一次启动试验时不会出现上电瞬间电压跳变的情况，避免高压冲击损坏待测试样。

内置的故障自检模块，在每次试验启动前，设备会自动完成电磁阀状态、高压回路状态、滴液液位状态的自检，一旦发现溶液不足、部件动作异常等问题，会提前给出提示，避免试验中途出现故障导致试样报废，减少无效试验的情况发生。

腔体侧面预留的大尺寸排气孔，可以对接外部排风管路，试验过程中试样被电流灼烧产生的少量烟尘，可以快速通过排风管路排出到实验室外，避免有害烟尘在腔体内部积攒，也不会散逸到实验室内影响实验室的空气环境，保障试验人员的身体健康。

七、日常使用与维护注意事项

GB/T6553绝缘子耐漏电起痕测试仪器BLD-600V的整体维护难度较低，普通试验人员就可以独立完成日常的维护保养工作，不需要频繁邀请专业技术人员上门维护，设备长期使用成本较低。

日常试验结束后，要及时使用柔软的无尘布擦拭电极表面，清理电极表面附着的试验过程中产生的积碳与残留污染溶液，定期使用专用抛光耗材对电极表面进行轻度抛光，保持电极表面的光洁状态，避免电极表面积攒过多污垢，影响电极的导电性能，保障后续试验的电极接触状态一致。

每次开展试验之前，都要确认滴液管路通畅，避免滴液针头被溶液中的少量杂质堵塞，导致液滴体积达不到标准要求，影响试验结果的准确性，使用一段时间后可以使用清水冲洗滴液管路，清理管路内部残留的溶液结晶，避免管路出现堵塞的情况。

设备长期不使用的时候，要将试验腔体内部的残留溶液、试验烟尘全部清理干净，关闭设备总电源，盖上防尘罩放置在干燥通风的环境中，避免内部的电气部件长期受潮出现绝缘下降的问题，延长设备的整体使用寿命。

定期检查设备的接地线连接状态，确保设备接地回路连接牢固可靠，接地电阻符合电气安全的相关要求，保障设备的运行安全符合实验室的安全规范要求。

随着国内电网建设的不断推进，对绝缘子产品的运行可靠性要求不断提升，GB/T6553对应的绝缘子耐漏电起痕性能测试的应用场景会越来越广泛，这款BLD-600V绝缘子耐漏电起痕测试仪器，能够很好地匹配相关行业的测试需求，为绝缘子产品的安全性能管控提供有力的设备支撑，不管是电网企业的物资检测部门、绝缘子生产企业的质检实验室，还是第三方检测机构、科研院校的相关研究实验室，这款设备都可以很好地适配相关测试场景的使用需求。
