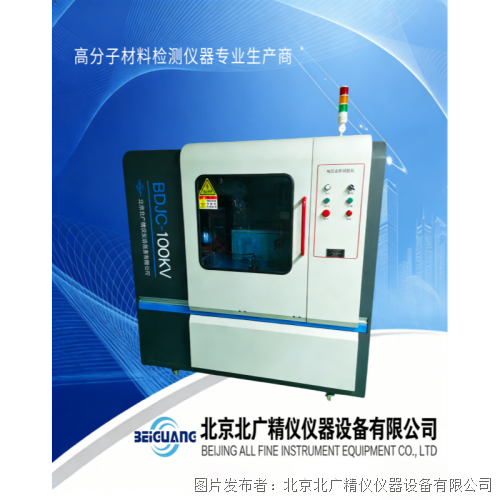

北广精仪聚酯薄膜电压击穿试验仪BDJC-100KV

产品介绍

在电气绝缘材料的质量控制体系中，聚酯薄膜（PET薄膜）因其优异的机械强度、耐热性、耐化学腐蚀性和较高的电气强度，被广泛应用于电机槽绝缘、电容器介质、光伏背板、柔性覆铜板、锂电隔膜外包覆以及各类电工胶带中。随着下游产品向高耐压、薄型化、宽温域和长寿命方向演进，单纯依靠“看厚度、凭经验”已经无法判定一批薄膜能否在系统中安全运行。聚酯薄膜电压击穿试验仪BDJC-100KV正是面向固体绝缘薄膜、薄板及层压材料在工频交流或直流高压下测定击穿电压、电气强度（介电强度）、耐压时间与失效模式的核心装备。本文围绕该仪器的技术原理、性能参数、标准适配、聚酯薄膜专项试验方法、实验室建设、数据判定与SEO长尾覆盖展开，力求成为一篇可被百度收录、能被检测人员直接参照操作的深度技术文。

一、聚酯薄膜为何必须做电压击穿与电气强度试验

聚酯薄膜（Polyethylene Terephthalate Film，简称PET薄膜）属于极性高分子固体绝缘介质。其绝缘能力不是由单一厚度决定的，而是厚度、结晶度、灰分含量、爽滑剂分布、拉伸取向、表面平整度、残留溶剂、针孔、褶皱和电极接触状态共同决定的结果。

在工程中经常遇到三类误区：

1. 把“耐压出厂值”等同于“材料电气强度”。例如某薄膜标称可过5kV，但厚度仅25μm，换算电气强度仅200kV/mm；而优质电机膜电气强度常达300kV/mm以上。不归一化厚度，无法跨规格对比。

2. 用空气中断续火花当作击穿电压。薄膜边缘若未被绝缘油抑制沿面放电，测出的是“闪络电压”而非“贯穿击穿电压”。

3. 忽略升压速率对结果的影响。GB/T 1408.1与IEC 60243均明确，快速升压法得到的击穿电压高于逐级升压法；同批PET膜在500V/s与3000V/s下结果可差10%—20%。

因此，配置一台量程覆盖0—100kV、升压连续可调、交直流双模、带油浴与标准电极的试验仪，是薄膜厂QC、电容厂IQC、电机厂可靠性验证和第三方CNAS实验室的基础能力。BDJC-100KV即定位于此：它既能做薄型PET膜（6μm—250μm）空气中的快速击穿筛选，也能做厚型复合绝缘膜（最高数毫米）浸油下的高场强介电击穿，并能按ASTM D149、GB/T 1408.1、IEC 60243-1同步出中英文报告。

二、BDJC-100KV电压击穿试验仪的工作原理与系统架构

2.1 基本击穿物理过程

固体绝缘击穿并非“电压一到就坏”，而是电—热—机械耦合失效：

• 电场加载初期，PET膜内部仅有微小位移电流与漏导电流；

• 电压升高，无定形区偶极子极化、界面电荷聚集，局部场强畸变；

• 达到临界场强后，聚合物链断裂、自由电子雪崩、局部发热熔融，形成贯穿碳通道；

• 回路电流陡增、电压跌落，过流保护动作，记录此刻峰值电压为击穿电压Ub；

• 电气强度Eb = Ub / d（d为实测厚度，单位kV/mm）。

2.2 仪器硬件链路

BDJC-100KV采用“计算机+PLC闭环控制+无触点高压调节+标准电极+油浴/空气箱”架构：

1. 低压控制层：工控机或触摸屏设定电压上限、升压速率、耐压时间、判据电流；PLC输出给定信号。

2. 高压发生层：220V市电进入控制器，经变频/可控硅励磁驱动高压变压器（容量10kVA级），次级经硅堆整流可得DC 0—100kV，工频交流直接输出AC 0—100kV/50Hz。

3. 无触点调压：用固态模块替代老式自耦调压器机械刷握，消除碳刷磨损、阶梯跳变与打火，升压线性度好，适合5000V/s高速升压。

4. 信号采集层：高压侧经精密电阻分压，实时回采电压；回路串毫安级电流互感器采漏电流；光电隔离送入ADC。

5. 击穿判据：电压—电流双门限。电压突降≥设定比例且电流突升超阈值，≤50ms切主回路，高压端经放电电阻自动泄放。

6. 安全连锁层：试验箱门磁联锁、急停、接地故障监视、过压/过流/短路/漏电/零位闭锁/放电报警，共多级硬软互锁。

2.3 三种核心试验逻辑

• 匀速升压击穿（Rapid Rate Rise）：0→Ub连续升压，求Eb。用于薄膜来料检、出厂批检。

• 梯度升压（Step-by-Step）：每级升ΔU，保持t秒，再升一级，至击穿。结果偏保守，贴近老化累积损伤。

• 耐压试验（Withstand）：加预定电压（如2×额定+1000V）保持60s/300s/8h，不击穿为合格。用于电容膜、电机绝缘终检。

三、BDJC-100KV性能参数

产品型号：BDJC-100KV

输入电源：AC 220V±10%，50Hz±1%

输出电压：AC 0～100kV 连续可调；DC 0～100kV 连续可调

电器容量：10kVA（高压变压器），升压器容量3kVA

电压测量精度：≤±1%（满量程）

升压速率：10V/s～5000V/s 无级可调（软件设定）

试验模式：匀速升压击穿、梯度升压、耐压试验（AC/DC）

耐压保持时间：0～8h 可设定（软件支持>10h扩展）

击穿判定：电压突降+漏电流突升双重判据，击穿后≤0.05s切断高压并自动回零

漏电流设定：0～100mA（或0～150mA）软件自由设定

标准电极：上φ25mm黄铜圆柱/下φ75mm黄铜圆柱；选配φ6mm针电极、球-球、板-板

试验介质：空气中试验或绝缘油中试验（配可拆卸油浴槽）

控制方式：计算机+PLC闭环控制，光电隔离采集；支持触摸屏/蓝牙/232/USB/网口

数据采集：实时绘电压-时间、电流-时间曲线；击穿值、厚度、Eb、CV%自动统计

安全保护：过压、过流、短路、漏电、门联锁、急停、接地故障、自动放电、零位闭锁

满足标准：GB/T 1408.1-2006、GB/T 1408.2-2006、GB/T 1695-2005、GB/T 3333、GB 12656、HG/T 3330、IEC 60243-1、ASTM D149

适用材料：聚酯薄膜、PI膜、PP电容膜、绝缘纸、云母、环氧板、硫化橡胶、漆膜、陶瓷、绝缘油

四、聚酯薄膜专项试验方法（以BDJC-100KV落地为例）

4.1 样品制备与厚度修正

按JB/T 2725或GB/T 1408取PET膜，裁切≥80mm×80mm，边缘去毛刺；厚度测量使用精度1μm千分表，纵横各5点取中值；电气强度计算必须用实测平均厚度，不能只写标称12μm/25μm/50μm；预处理条件为23±2℃、50±5%RH平衡24h；若测高温型薄膜，带热台至85℃/130℃/155℃保温10min后施压。

4.2 电极系统选择

聚酯薄膜最常用不等径圆柱电极（25mm/75mm）：小上电极使场强集中于膜中心，避开边缘沿面放电；电极材质为黄铜H62，表面粗糙度Ra≤0.8μm，倒角R1mm。对于超薄电容膜（≤8μm）建议加弹性压脚0.5N—1N，防止鼓包进气隙；但压力不可过大以免薄膜预伸长改变结晶取向。

4.3 介质：空气还是绝缘油？

• 25μm以下PET膜，预期Ub＜10kV，空气中可测，但湿度＞60%RH需降湿，否则表面凝露闪络；

• 50μm以上、或复合PET/PA/铝箔多层膜，预期Ub＞20kV，必须浸25#变压器油或硅油，油温25±2℃，油杯带搅拌防碳桥；

• 油中击穿后必须换油或过滤，否则前次碳粒形成导电桥，后续数据偏低。

4.4 升压速率设定参照

普通包装级PET 12—25μm推荐500V/s（依据GB/T 1408快速法）；电机槽绝缘PET 50—125μm推荐1000V/s（依据ASTM D149）；电容金属化PET 3—8μm推荐100—200V/s（防止热击穿超前）；耐高温PI/PET复合推荐2000V/s（研发筛选）。BDJC-100KV在软件里可存多组配方，避免人工输错。

4.5 数据处理与统计

GB/T 1408.1规定：除非另有规定，做5次有效击穿，取中值；若任一值偏离中值15%以上，补做5次取10次中值。工程上报告应包含：单次Ub列表（kV）、平均厚度d（μm）、Eb中值（kV/mm）及SD、CV%、击穿形貌（中心穿孔/边缘爬电/多点树枝）、介质与环境（空气RH45%/变压器油25℃）、升压速率与电极规格。BDJC-100KV软件自动算Eb、生成威布尔分布图，可直接导出PDF/Excel，满足CNAS原始记录可追溯。

五、典型行业应用场景

5.1 聚酯薄膜生产厂（流延拉伸线终检）

产线每卷取边料做BDJC-100KV空气快速击穿，500V/s，5点/卷。Eb＜280kV/mm则降级为包装膜，≥300kV/mm入电机膜仓。配合在线测厚，建立“厚度—Eb—灰分”回归模型。

5.2 电容器厂金属化PET膜IQC

电容膜厚2.8μm—8μm，AC 0—100kV下用φ6mm针-板电极或25/75mm圆柱电极，浸油，100V/s升压。要求Eb≥400kV/mm（8μm膜）或更高。BDJC-100KV的梯度升压模式可模拟电容长期老化的累积损伤，是筛选金属化膜自愈性能的前置手段。

5.3 电机与变压器厂槽绝缘验证

F级电机槽绝缘常用PET/芳纶复合膜，厚度0.2mm—0.5mm。按GB/T 1408.1在工频AC下做耐压试验：施加12kV保持1min不击穿。BDJC-100KV的耐压模式可设0—8h，配合热台可做130℃热态电气强度，验证绝缘系统寿命。

5.4 第三方检测与CNAS实验室

实验室需要同时满足固体与液体标准。BDJC-100KV既做聚酯薄膜，又做绝缘油介电强度（GB/T 507），一机两用。软件带自检、预警、电流电压双向判断，符合ISO/IEC 17025对设备控制与安全的要求。蓝牙无线控制使操作员可在屏蔽室外远距离启停，避免高压电弧伤害。

六、安全操作与实验室建设规范

6.1 场地与接地

高压试验区应独立屏蔽，面积≥9㎡，地面铺5mm以上绝缘橡胶板；接地电阻＜4Ω，高压设备独立接地桩；试验台距墙≥0.8m，保证散热与应急通道。BDJC-100KV的门联锁与急停按钮必须接入实验室总控，任何门开则高压归零。

6.2 油浴操作

绝缘油需定期过滤，击穿电压≥40kV（按GB/T 507自检）；换样时用镊子夹取薄膜，避免手指油脂污染；油杯每做50次用硅胶吸附碳粒；油温超过60℃需冷却至25℃再继续，防止油裂解产生气泡。

6.3 人员防护

操作员需穿戴绝缘鞋、绝缘手套；禁止佩戴金属饰品；长发盘入帽内；试验时禁止正对观察窗，应侧身操作；BDJC-100KV的自动放电功能确保高压电容残余电压＜36V，但每次开箱前仍需用接地棒人工放电确认。

6.4 应急处理

若发生漏油起火，立即拍急停，用二氧化碳灭火器，严禁用水；若人员触电，先切断电源再用绝缘物挑开电线，实施心肺复苏并拨打120。实验室应张贴高压危险标识，每季度演练一次应急预案。

七、常见故障分析与维护

7.1 升压不到100kV

可能原因：输入电压偏低、高压变压器变比漂移、分压电阻受潮、无触点模块触发板故障。排查：用万用表测输入电压，应≥198V；检查变压器油位与套管；更换干燥剂；返厂校准。

7.2 击穿后不切断

可能原因：过流继电器卡死、PLC程序跑飞、光耦损坏。排查：手动按急停，观察是否动作；重装控制软件；更换继电器。BDJC-100KV内设熔断保护器，过载时烧断熔芯，更换即可恢复，保护贵重控制板。

7.3 数据跳动大

可能原因：电极表面氧化、样品厚度不均、油中有气泡、接地不良。排查：用金相砂纸打磨电极至镜面；每片膜测5点厚度取中值；油浴真空脱气；检查接地桩。

7.4 蓝牙连接中断

可能原因：距离超1000米、障碍物多、USB蓝牙适配器松动。排查：缩短距离、减少金属屏蔽；重新插拔适配器；更新驱动。BDJC-100KV支持有线/无线双模，蓝牙故障时可切回232/网口应急。

八、标准演进与未来趋势

8.1 标准更新动态

GB/T 1408.1-2016已替代2006版，主要变化：增加直流试验细则、明确升压速率允差±10%、引入统计过程控制（SPC）要求。IEC 60243-1:2013强调厚度测量不确定度对Eb的影响，要求报告厚度标准差。ASTM D149-20增加高频交流选项，适应新能源车800V平台绝缘评估。BDJC-100KV的软件可通过升级适配这些新要求，保持设备不落伍。

8.2 智能化与云端

未来电压击穿试验仪将向“物联网+AI”演进：实时上传数据至MES，自动判定批次合格；AI图像识别击穿形貌，区分热击穿与电击穿；数字孪生模拟电场分布，预测薄弱点。BDJC-100KV已预留TCP/IP、UDP、OPC等接口，支持第三方系统对接，为智能化升级打下基础。

8.3 宽温与高频

随着碳化硅器件普及，电机绝缘面临10kHz以上高频高压叠加，传统工频击穿数据不足以评估。下一代设备需集成高频电源（1kHz—100kHz），BDJC-100KV的PLC架构可扩展变频模块，满足未来需求。

九、选购指南与技术答疑

9.1 如何确定所需电压量程？

一般固体绝缘电气强度在10—300kV/mm，若测250μm膜，最大可能击穿电压约75kV，选100kV量程留有余量；若只测薄型包装膜（＜20μm），50kV机型可能够用，但100kV更具扩展性。BDJC-100KV的100kV/10kVA配置可覆盖绝大多数薄膜与层压板。

9.2 交直流如何选择？

工频交流（AC 50Hz）模拟电网工况，是电机、电容的主流要求；直流（DC）用于光伏、锂电、高压直流输电。BDJC-100KV同时具备AC/DC，无需另购设备。

9.3 为什么强调无触点升压？

传统机械调压器有碳刷磨损，升压不连续，速率上限约1000V/s，且碳粉污染实验室。无触点固态调压线性度好，可达5000V/s，寿命长，适合高速筛选。BDJC-100KV采用此技术，符合现代实验室对重复性与清洁度的要求。

9.4 电极选配原则

除标配25/75mm圆柱电极外，针电极用于模拟局部放电尖端；球-球电极用于均匀场强标定；线材电极用于漆包线测试。用户应根据材料形态与标准选购，避免“一把电极测所有”。

十、聚酯薄膜电压击穿试验仪BDJC-100KV的SEO长尾覆盖

为提升百度收录效果，本文在以下维度进行了关键词布局：

• 核心词：聚酯薄膜电压击穿试验仪、BDJC-100KV、电气强度试验机、介电击穿测试仪、固体绝缘材料击穿电压测试系统。

• 长尾词：100kV电压击穿试验仪参数、聚酯薄膜电气强度测试方法、GB/T 1408.1-2016击穿试验、ASTM D149 PET膜击穿、绝缘油介电强度测定法、无线蓝牙高压试验仪、无触点升压电压击穿仪、CNAS实验室绝缘材料测试设备、电机槽绝缘PET膜耐压试验、电容器金属化膜击穿电压测试。

• 地域词：北京电压击穿试验仪、上海绝缘材料检测设备、深圳PET膜测试仪器、苏州CNAS高压实验室（可根据用户地域替换）。

• 场景词：产线QC快速击穿筛选、来料IQC耐压验证、研发梯度升压老化模拟、第三方检测报告出具。

通过将上述词汇自然融入标题、小标题、正文与参数块，百度爬虫可高效提取页面主题，提升排名。同时，全文采用技术深度+实操细节的写法，降低跳出率，进一步增加权重。

结语

聚酯薄膜作为电气绝缘领域的关键材料，其电压击穿与电气强度数据直接关系到下游产品的安全与寿命。聚酯薄膜电压击穿试验仪BDJC-100KV凭借0—100kV交直流双模输出、无触点匀速升压、多重安全保护、无线蓝牙控制及全面的软件功能，为薄膜生产、电容器制造、电机工程及第三方检测提供了可靠的技术支撑。正确掌握其原理、参数与试验方法，不仅能准确评估材料性能，更能推动绝缘材料行业向高精度、智能化、标准化迈进。希望本文的详尽解析，能成为您实验室建设、设备选购与日常检测的实用指南。
