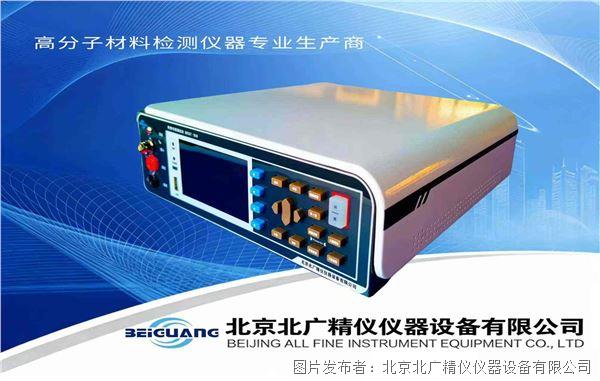

北广精仪GB/T1692橡胶表面体积电阻率测定仪BEST-380

产品介绍

产品概述

BEST‑380 橡胶表面体积电阻率测定仪，面向硫化橡胶、热塑性弹性体、橡塑复合制品开展直流电学性能检测，核心适配 GB/T1692‑2008《硫化橡胶绝缘电阻的测定》试验规范，同时兼容 GB/T1410‑2006、ASTM D257‑99、GB/T1672‑1988、GB 12014、GB/T20991‑2007、GB 4385‑1995、GB 12158‑2006、GB4655‑2003、GB/T12703.6‑2010、GB13348‑2009、GB/T15738‑2008、GB/T18044‑2008、GB/T18864‑2002、GB/T22042‑2008、GB/T22043‑2008、GB/T24249‑2009、GB26539‑2011、GB/T26825‑2011、GB50515‑2010、GB50611‑2010、GJB 105‑1998‑Z、GJB3007A‑2009、GJB5104‑2004 等多项国内、军用测试规范，贯彻 Q/TPGG 7‑2008 高绝缘电阻测量仪企业标准。设备可以完成绝缘电阻 R、泄漏电流 I、表面电阻 Rs、体积电阻 Rv 采集换算，输出体积电阻率、表面电阻率结果，除各类橡胶试样之外，也可用于塑料、复合材料、防静电织物、地坪材料等多类样品测试，广泛用于橡胶制品企业、高校材料实验室、第三方检测机构、电子制造、石油化工相关实验室场景。

在橡胶材料研发与质检流程中，体积电阻率、表面电阻率是两项关键电学评价指标。体积电阻率反映橡胶材料本体内部载流子迁移难易，评判橡胶本体绝缘能力；表面电阻率表征材料表层电荷迁移特性，用来评估橡胶制品静电泄放水平。橡胶材料配方填料、硫化工艺、老化程度、环境温湿度，都会造成电阻率数值发生变化。绝缘橡胶密封件、电缆护套橡胶件需要维持较高的体积电阻率，保障电气隔离效果；抗静电橡胶制品，则需要将电阻率维持在特定区间，实现静电缓慢导出，规避静电积聚带来的安全隐患。

参照 GB/T1692‑2008 标准开展橡胶试样检测，对试验电压、充电等待时间、试样尺寸、试样预处理、实验室温湿度均有明确约束，传统高阻测试设备存在电压档位少，只提供 500V、1000V 少数固定档位，缺少参数记忆功能，每次试验需要重复录入试样几何参数，缺少多类型对外数据接口，不方便批量样品、自动化测试开展。部分老款设备抗外界电磁干扰能力偏弱，橡胶高阻试样微弱电流信号容易被环境噪声干扰，读数出现漂移，对操作人员经验要求较高。

BEST‑380 橡胶表面体积电阻率测定仪针对橡胶类试样的测试需求做软硬件适配，测试电压实现 1‑1000V 上千档位连续可调，可以满足 GB/T1692‑2008 中 500V、1000V 标准试验电压，也可适配其他标准的非标准电压条件。仪器采用高性能微处理器架构，自动扫描换挡，具备设置记忆、电压记忆功能，录入试样厚度、电极尺寸参数完成保存，开机调取配置即可启动测试，仪器内部自动完成电阻率换算，直接显示电阻与电阻率结果，降低人工公式换算引入的计算偏差。整机配置 4.3 寸高分辨率 TFT 彩色显示屏，支持中英文界面切换，手动、自动两种测量模式可选，测试速度支持快速 5 次 / 秒、慢速 1 次 / 秒切换，最小测试周期 200ms 恒压测试。设备内置 10 组设置存储，支持多样分选讯响设置，配备 Handler 接口，能够对接外部自动分选系统完成流水线批量样品检测；RS232、LAN 以太网、U 盘多类接口并存，远程控制兼容 SCPI 标准命令集，可连接上位机软件实现远程控制、数据采集归档。输入端具备高压短路防护，外接恒温水浴、恒温试验箱，还可以完成不同温度条件下橡胶、电线电缆绝缘层电阻测试。设备可交由各地计量检测机构开展计量校验，支持出具校准、鉴定类计量报告。

主要技术指标

1. 显示：4.3 寸高分辨率 TFT 屏显示

2. 供电：110v~240 V 双模式供电，电源频率 47Hz~63Hz，最大功耗 50W

3. 测量参数：绝缘电阻 R，泄漏电流 I，表面电阻 Rs，体积电阻 Rv

4. 测试电压：1‑1000v，1000 个档位可调，可定制 1‑1500v

5. 测试范围：电阻 10²Ω ~ 10¹⁶Ω，超出显示电流最大换算可到 20 次方，电阻率最高可达到 10²² Ω・cm

6. 测量方式：手动 / 自动两种

7. 界面语言选择：英文 / 中文两种

8. 显示位数：4/5 位两种选择

9. 测量模式：三种

10. 测试速度可选择：快速 5 次 / 秒，慢速 1 次 / 秒，两种可选

11. 回读电压精度：0.5%±1V

12. 测试特点：带设置记忆功能开机一键测试出结果不用反复设置；可设定测量延时和放电延时；十种自定义测量模式可以用户自己编辑开机直接调取满足不同材料的测试需求；量程超限显示，量程上超和量程下超

13. 输入端子：香蕉插头，BNC 插头

14. 精度保证期：1 年，根据计量证书有效期，可在全国任意检测所检测精度保证

15. 操作温度和湿度：0℃到 40℃，80% RH 以下 (无凝结)

16. 存储温度和湿度：‑10℃到 60℃，80% RH 以下 (无凝结)

17. 操作环境：室内，最高海拔 2000m

18. 尺寸：约 331 mm x 329 mm x 80 mm

19. 重量：约 4.1kg

标准配置清单

1、测试仪器 1 台 2、电源线 1 条 3、测试电极 1 套 4、使用说明书 1 份 5、出厂测试报告 1 份 6、上位机连接线 1 条 7、屏蔽箱 1 个 8、测试夹 1 套 9、232 数据串口组件 1 套

仪器硬件模块解析

微处理器测控单元

微处理器是整机的控制核心，负责程控电压输出控制、微弱泄漏电流信号采集滤波、参数运算、人机交互、存储管理、外部接口通讯全部流程。橡胶试样高阻测试工况下流过样品的电流属于 nA 级微弱信号，极易受到空间工频电磁干扰，微处理器配合内部信号滤波算法，对采集电压、电流信号降噪处理，按照欧姆定律计算电阻；调用已经保存的试样厚度、电极几何参数，自动运算输出体积电阻率、表面电阻率，省去人工查阅标准公式、手动计算步骤。系统内部可以保存十套自定义测量方案，把橡胶测试常用电压、充电延时、放电延时、测试速度参数编辑存储，后续开展同类型橡胶样品测试，直接调取对应方案，减少重复设置操作。

程控高压输出单元

程控高压输出单元实现 1‑1000V 连续可调输出，区别传统仪器仅少数固定电压档位。针对 GB/T1692‑2008 硫化橡胶检测，标准规定试验电压优先选用 500V 或者 1000V，该设备可以精准输出对应电压，也可根据产品标准要求选用其他试验电压。仪器带有电压回读回路，实时监测实际输出到橡胶试样两端的电压，回读电压精度 0.5%±1V，监控实际输出，避免设定电压和实际施加电压出现偏差。测试结束后执行放电延时流程，释放回路以及试样积蓄的残余电荷，降低高压残余带来的安全风险，也为下一组橡胶试样测试完成回路复位。

多接口数据交互模块

Handler 接口面向产线批量分选场景，对接外部分选控制系统，仪器把合格、不合格判断信号对外输出，完成橡胶试样流水线自动分拣。RS232 串口适合实验室本地计算机短距离连接；LAN 以太网接口支持组网远程访问；U 盘接口支持不接电脑直接本地导出全部试验记录。计算机通讯指令遵循行业通用 SCPI 标准命令集，科研人员可以自主编写上位机测试脚本，搭建自动化测试流程，大批量橡胶试样实现无人值守测试，完整记录每一组样品电压、电流、电阻、电阻率原始数据，方便质检、课题研究的数据归档。

人机交互与存储模块

4.3 寸 TFT 彩色显示屏同步展示测试电压、泄漏电流、电阻、电阻率、量程超限提示等全部信息，中英文语言切换，适配不同操作人员使用习惯。仪器内部非易失存储器保存 10 组完整测试配置，断电配置不会丢失，开机直接调用。同时设置量程超限提醒，当被测橡胶样品电阻超出仪器有效量程，屏幕提示上超、下超，提示操作人员评估试样是否适配本机量程，规避无效试验数据。

三电极系统与屏蔽箱组件

三电极测试电极、屏蔽箱是橡胶电阻率测试关键配套部件。执行 GB/T1692‑2008 标准，依靠三电极保护电极旁路橡胶试样表面泄漏电流，测量电极只采集穿过橡胶本体的电流，保障体积电阻测试准确度；切换回路逻辑之后，采集橡胶表层电流，完成表面电阻测试ISO。橡胶材料测试时，微弱电流信号很容易被实验室周边设备电磁辐射干扰，屏蔽箱可以隔离外部空间干扰，提升高阻橡胶样品读数稳定性。测试夹、各类信号接插件保障信号回路可靠连接，降低接触电阻引入额外测量误差。

橡胶试样测试原理与 GB/T1692‑2008 标准解读

BEST‑380 橡胶表面体积电阻率测定仪采用恒压测试法开展测量，向橡胶试样两端施加标准规定直流恒定电压 U，回路会产生微弱泄漏电流 I，仪器采集该电流，由 R=U/I 计算试样电阻。 体积电阻模式：三电极保护电极拦截橡胶试样表面流动泄漏电流，不让表面电流流入测量回路，仅采集穿透橡胶本体的体积电流，得到体积电阻 Rv；结合录入仪器的橡胶试样厚度、主电极有效面积，运算输出体积电阻率 ρv。 表面电阻模式：切换电极回路，隔离橡胶本体体积电流，只采集沿着橡胶表层流动的电流，得到表面电阻 Rs；结合电极环间隙、电极周长参数运算输出表面电阻率 ρs。

橡胶属于高分子绝缘类材料，施加直流电压之后会出现明显电荷吸收极化效应，回路电流会随时间逐步衰减，如果施加电压之后立刻读取数值，数据波动会比较大。GB/T1692‑2008 标准明确要求接通电压之后，需要等待规定充电时间再读取结果，仪器支持自定义测量充电延时，匹配标准充电等待要求，待极化趋于稳定再采集信号，以此获取重复性良好的橡胶试样测试结果。测试完成设置放电延时，释放试样和回路储存电荷。

电阻数值会直接受橡胶试样厚度、电极尺寸影响，和试样几何形态强相关；电阻率是橡胶材料本征属性，消除试样尺寸带来的影响，不同厚度橡胶试样之间可以直接对比电阻率，这也是橡胶研发、质检工作优先选用电阻率作为评价指标的原因。

GB/T1692‑2008《硫化橡胶绝缘电阻的测定》，是硫化橡胶、热塑性橡胶绝缘性能测试核心国内标准。标准对试样制备、试样调节、试验环境、试验电压做出完整规定。试样可以采用圆盘形直径 100mm、正方形边长 100mm，软质橡胶试样厚度 1±0.1mm，硬质橡胶厚度 2±0.2mm，每组试样不少于三件；打磨处理过的试样，打磨完成和试验间隔需要控制 16‑72h；硫化结束到试验的间隔遵循 GB/T2941 规定；测试前使用不腐蚀橡胶的溶剂擦拭试样表面，之后置于 23℃±2℃干燥器皿中调节 24h。试验电压优先选择 500V 或者 1000V；标准实验室环境温度 23℃±2℃，相对湿度 50%±5%。

橡胶材料对湿度十分敏感，环境湿度升高，橡胶表面吸附水汽，形成导电通路，造成表面电阻率显著下降；温度变化，橡胶内部高分子链段运动改变，载流子迁移速率变化，电阻率数值随之改变。开展对照试验，实验组、对照组橡胶试样的试验电压、充电延时、温湿度环境条件需要保持统一，保障测试结果具备横向对比价值。除 GB/T1692‑2008 之外，该仪器也可以完成防静电橡胶制品对应的 GB4385‑1995、GB/T18864‑2002 等标准检测，满足防静电橡胶鞋底、工业抗静电橡胶件的测试需求。

橡胶试样完整试验流程与试样处理要点

完整试验流程

1. 试样制备与预处理：按照 GB/T1692‑2008 标准裁切橡胶试样，保证尺寸、厚度达标，试样无气泡、裂纹、杂质缺陷；采用适配溶剂擦拭试样表面，去除脱模剂、油污；按照标准完成温湿度状态调节，实测试样厚度，把实测厚度录入仪器系统。

2. 设备硬件连接：接好电源线，连接测试电极组件，试样放置于三电极内部，关闭屏蔽箱，确认全部接线端子连接牢靠。

3. 参数配置：选择手动或者自动测量模式，调取已经保存橡胶测试自定义模式，或者手动设置测试电压（500V/1000V）、测量充电延时、放电延时参数。

4. 启动测试：仪器输出直流高压，等待设定充电延时结束完成信号采集，屏幕直接显示绝缘电阻、泄漏电流、体积或者表面电阻率。

5. 测试结束：仪器自动执行放电流程，确认放电完成之后，打开屏蔽箱取出橡胶试样；保存或者 U 盘导出本次全部试验数据，整理原始试验记录。

橡胶试样测试关键注意事项

第一，试样预处理。橡胶试样表面残留脱模剂、粉尘、油污，会引入表面泄漏电流，造成电阻率测试结果偏低；打磨后的试样严格遵守静置时间，不能打磨之后直接测试；状态调节步骤不可省略，吸湿的橡胶试样会带来数据失真。厚度测量必须精准，厚度输入错误，会直接造成电阻率计算结果产生偏差。每组试验准备不少于 3 件平行橡胶试样，剔除异常数据之后再取统计结果。

第二，环境条件管控。湿度对橡胶表面电阻率影响突出，尽量将实验室环境控制在标准规定温湿度区间。高阻橡胶样品，设置足够充电延时，等待极化电流稳定再读取读数。

第三，电压与量程选择。按照产品标准选用试验电压，不随意提高电压，避免橡胶试样发生击穿。观察仪器量程超限提示，出现上超、下超，说明橡胶样品电阻已经超出本机有效量程，此时数据参考价值有限。

第四，高压安全操作。仪器内部带有高压输出单元，更换橡胶试样前确认放电流程已经完成；测试期间屏蔽箱箱门保持闭合，降低误触高压电极风险。

第五，接口与计量维护。使用 RS232、LAN、SCPI 远程控制，核对通讯参数；Handler 对接产线分选系统确认外部系统电平逻辑。仪器作为精密测量设备，按照计量周期交由计量机构校验，保障数据可溯源；电极组件保持清洁，橡胶碎屑及时清理，电极氧化及时做清洁处理；重要试验数据多重备份，防止记录丢失。

第六，变温条件测试。当需要模拟橡胶高温工况，评价高温环境橡胶绝缘性能，将电极组件放置恒温试验箱内部，主机放置箱体外，做好引线绝缘防护，等待橡胶试样温度充分稳定之后，再启动测试流程。

各行业实验室实际应用场景

橡胶制品生产企业

橡胶制造企业研发部门，开发绝缘橡胶、抗静电橡胶配方，向橡胶基体添加炭黑、各类改性填料，填料的添加比例会直接改变橡胶体积、表面电阻率。借助该仪器开展配方对比测试，筛选满足指标的配方方案。同时开展热老化、湿热老化试验，测试老化前后橡胶试样电阻率，评估橡胶材料长期环境耐受性能。电缆绝缘护套橡胶、密封橡胶件，可搭配恒温箱开展不同温度条件下的电阻率测试，模拟实际服役工况。在质检环节，完成进厂橡胶原料、成品抽检；仪器 Handler 接口可以对接简易产线分选工位，实现批量橡胶样品快速筛查。

石油化工场景使用的抗静电橡胶软管、密封件，需要控制静电积聚风险，需要检测表面电阻率，评判是否满足防爆工况相关指标；高压设备配套绝缘橡胶件，检测体积电阻率，评估绝缘防护能力。

电子制造行业

电子车间使用的防静电橡胶台垫、防静电橡胶脚垫，需要将电阻率维持在特定区间，实现静电缓慢泄放，保护电子元器件不受静电损伤。该仪器用于原材料来料检验，筛查不合格橡胶基材，评价不同批次防静电橡胶产品性能一致性。

高校与科研院所实验室

高校高分子、材料相关专业教学实验，使用本仪器开展橡胶电学性能课程实验，帮助实验人员建立体积电阻率、表面电阻率概念，理解温湿度、试样预处理条件对橡胶电学测试结果的影响。科研课题方向，大量用于改性橡胶、纳米复合橡胶材料研究，对比不同填料、硫化工艺处理之后橡胶电阻率变化，探究橡胶材料导电‑绝缘转变机理。利用仪器上位机通讯接口，接入实验室自动化测试系统，大批量橡胶试样自动采集数据，原始试验数据可以直接支撑课题论文、毕业设计。

第三方检测机构

第三方检测实验室接收橡胶制品企业送检样品，样品包含绝缘橡胶板材、抗静电橡胶垫、橡胶密封件、防静电鞋底橡胶等多类试样。仪器宽电压、宽量程可以覆盖多品类橡胶样品；十种自定义测量模式可以保存 GB/T1692‑2008 等不同标准对应的整套试验参数，接到橡胶类样品直接调取测试方案，提升检测效率。RS232、U 盘接口方便原始检测记录导出归档；仪器支持外部计量机构计量，保障检测数据具备溯源性，满足实验室质量管理体系的相关要求。

和同类测试设备能力对比

市面上高阻测量设备，不同型号在电压档位、量程区间、参数记忆、对外通讯接口方面存在差异。部分传统机型，电压只提供少数固定档位，不能连续可调；每次测试需要人工重复录入试样厚度，无参数记忆存储；缺少 LAN、SCPI 远程控制接口，无法搭建自动化测试系统。

对比 ZC‑90 系列机型，ZC‑90 系列电阻测量区间 5‑12 次方，LED 屏幕显示，只有四档固定测试电压，不支持厚度参数记忆，无上位机软件支持；BEST‑380 电阻 2‑16 次方，换算可达 20 次方，彩屏交互，1‑1000V 上千档位连续可调，厚度参数可以记忆保存，自动扫描换挡，配备多类通讯接口，支持上位机软件。

对比 212 型号设备，212 机型电阻 4‑14 次方，厚度参数每次手动输入，无独立存储，不支持上位机软件；BEST‑380 具备参数记忆存储，自动扫描测试，多接口通讯，无需每次重复录入试样几何参数。

选型时需要结合被测橡胶样品大致电阻范围、标准规定试验电压、是否需要自动化、流水线分选需求综合评估。该设备为直流法电阻率测试仪，主要执行 GB/T1692‑2008、GB/T1410‑2006 直流相关标准，不适用于交流介损类测试。

橡胶材料电学测试对研发质检工作的价值

橡胶材料广泛应用在电气绝缘、防静电密封、电缆护套、化工防爆零部件等领域，材料电学性能直接关系产品使用安全。一款改性橡胶，在调整填料、硫化工艺之后，力学、耐热性能达到预期，但是绝缘或者防静电指标有可能出现劣化，需要量化试验数据综合评判配方可行性。

企业实验室配置该仪器，橡胶试样制备完成即可在内部开展测试，不需要全部样品委托外部机构检测。避免样品寄送转运过程，橡胶吸湿、环境变化带来试样性能改变，同时缩短研发迭代周期。同一批次橡胶试样，保持统一的温湿度、电压、充电延时条件，开展多组对比试验，提升不同配方试样之间数据可比性。既可以开展常温基础测试，搭配恒温箱探究温度变量的影响；既可以测试初始状态样品，也可以跟踪老化之后电阻率衰减，评估橡胶长期服役潜力。

教学科研场景，仪器把抽象橡胶绝缘、静电相关理论转化为可实操试验，学生完整完成橡胶试样处理、参数设置、测试、数据分析整套流程。科研课题中，丰富通讯接口，支持大批量样品自动化测试，产出足量可溯源原始试验数据。第三方检测机构依托设备多标准适配、可计量的特点，承接各类橡胶送检样品，输出合规检测数据。

精密检测仪器仅为硬件载体，想要获取稳定可复现橡胶测试结果，试样制备、试样预处理、实验室环境管控、标准化操作流程缺一不可。仪器硬件、试样处理、环境条件、操作规范互相配合，输出具备参考价值的电阻率试验数据，为橡胶配方迭代、工艺改良、来料质检、成品性能评价提供客观量化依据。
