北广精仪GB/T1411-2002耐电弧测试仪小电流BDH-20KV

一、设备基础适用用途与检测核心原理说明

GB/T1411-2002 小电流 BDH-20KV 耐电弧测试仪是面向各类干固体电工绝缘材料开发的专用高压小电流电弧性能检测设备，核心功能为模拟高压工况下间歇、连续电弧放电对绝缘材质表面的侵蚀破坏过程，测定绝缘材料完整耐电弧时长，以此完成材料耐电弧性能等级评定。整套设备操作逻辑贴合标准化检测流程，人机交互采用触摸屏一体化控制结构，试验过程自动化运行，数据自动记录留存，适配企业质检实验室、第三方材料检测机构、高校绝缘材料科研实验室、电气配件研发车间等多类常态化检测使用场景。

从可检测材料细分维度来看，设备覆盖市面上绝大多数电工固体绝缘介质，包含各类电工塑料、改性树脂胶、绝缘清漆与绝缘涂层、云母绝缘板材、工业陶瓷绝缘件、电工玻璃基材、绝缘油浸板材、电工纸板、高分子绝缘薄膜、复合夹层绝缘材料、阻燃塑胶外壳、开关灭弧室绝缘构件、电机槽楔绝缘片、充电桩内部绝缘基座等品类。在电机、家电、工控电气、新能源配电设备长期运行工况中，线路分断、接触不良、粉尘堆积、电压波动均会诱发高压小电流电弧，电弧释放的瞬时高温会对绝缘材料表层产生热分解、电化学腐蚀双重作用，随着电弧持续作用，材料内部逐步生成贯通式导电通道，最终引发绝缘击穿、短路起火等安全事故。耐电弧性能是绝缘材料选型、电气产品安规认证的关键电学指标，本款 20KV 量程耐电弧测试仪完整复刻标准规定的梯度电弧试验程序，量化记录材料从完好到电弧失效的完整时长，为绝缘材料性能分级、产品结构安全设计提供标准化试验数据支撑。

从细分使用场景展开说明，设备可覆盖四大类核心检测需求。第一类为橡塑、绝缘材料生产企业来料入库质检环节，企业采购树脂粒子、绝缘板材、绝缘薄膜等原材料时，抽取标准试样开展耐电弧梯度试验，提前筛除耐电弧性能不达标的原料，规避成品装配完成后出现电弧失效安全隐患，完善原料质量管控体系；第二类为电气、家电、新能源配件成品出厂抽检，针对注塑成型绝缘外壳、继电器绝缘基座、电机绝缘配件、充电桩绝缘零部件批量抽样检测，出具企业内部原始试验记录，作为成品出厂合格判定的基础依据；第三类为绝缘新材料配方研发对照试验，研发人员调整树脂基体、阻燃填料、无机填充助剂配比后，使用本设备开展平行试样梯度电弧测试，记录不同配方材料的总耐电弧时长，对比各类改性方案对耐电弧性能的提升效果，缩短新材料研发周期，减少多批次试产原料损耗；第四类为第三方检测机构标准化委托检测与高校科研课题试验，设备完整匹配国内外多套绝缘电弧测试标准，产出的试验时长、电弧阶段数据可直接附入正式检测报告，同时能够为绝缘电弧老化机理、阻燃改性方向的学术研究提供可复现、可对比的标准化试验环境。

设备完整复刻 GB/T1411-2002 标准规定的七阶段梯度电弧试验流程，无需人工分段调节电流、通断模式，触摸屏内置标准试验程序，一键启动即可自动依次执行间歇电弧预处理、梯度连续电弧强化测试，全程自动计时、自动判定试样失效并切断高压输出，大幅降低人工值守时长与人工操作带来的数据偏差，每组平行试样试验流程、试验条件完全统一，保障多批次、多操作人员产出的试验数据具备横向、纵向对比参考价值，满足实验室数据溯源、计量体系审核基础要求。

设备检测核心原理基于干固体绝缘材料电弧失效演变规律：高压电极之间施加分级小电流电弧，电弧直接作用于试样平整测试表面，分阶段提升电弧能量。初始阶段采用间歇通断电弧模式，低能量电弧缓慢侵蚀材料表层；后续逐步切换为连续电弧并逐级提升电流强度，持续增加电弧破坏能量。电弧高温会造成绝缘材料表层碳化、熔融、裂解，当碳化痕迹贯通两组电极形成永久导电通路，或是试样受电弧引燃、火焰持续燃烧不熄灭时，判定材料电弧失效，设备自动记录从试验启动到失效的总时长，该时长数值即为材料核心耐电弧性能指标。整套模拟工况贴合电气产品实际运行中电弧产生、持续加剧破坏的真实过程，试验结果可客观反映绝缘材料在高压电弧环境下的耐受能力。

二、设备适配国内外全套标准体系说明

BDH-20KV 小电流耐电弧测试仪整机高压发生单元、电极结构、电弧电流控制模块、电弧通断计时系统、安全防护结构全部按照多套国内外绝缘电弧检测标准设计制造，硬件参数、程序逻辑与标准条文硬性要求一一对应，无需改造核心组件即可独立执行对应标准项下完整试验流程，单台仪器可兼容多标准检测需求，降低实验室多设备采购、存放、维护成本。

2.1 国内核心国家标准适配

设备核心匹配国标 GB/T1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》，该标准等同采用 IEC 61621 国际电工标准，替代旧版 GB/T1411-1978，是国内所有电工固体绝缘材料耐电弧性能检测的基础执行规范，国内低压电器、电机、家电、新能源配电产品配套绝缘件型式检验、出厂质检、安规认证自测均以此标准为判定依据。设备完整落实 2002 版标准全部修订技术要求，包含修正后的初始间歇电弧通断时长、标准化电极尺寸与配重压力、6.35mm 标准化电极间距、七阶段梯度电弧程序、失效判定规则等全部硬性指标，试验操作步骤、试样预处理要求、数据统计方式完全贴合标准条文，试验所得耐电弧时长数据可直接用于国标项下材料性能分级判定。

2.2 国际电工委员会标准适配

设备同步兼容 IEC 61621《干固体绝缘材料 耐高电压、小电流电弧放电的试验》国际标准，该标准为全球电工行业绝缘电弧测试通用基础规范，出口海外的电气绝缘塑胶、绝缘板材、电机绝缘配件均需依据本标准完成耐电弧性能检测。设备电压输出区间、电流分级档位、电弧通断时间控制精度、电极结构、安全保护机制完全对标标准限定范围，无需更换配件即可完整执行 IEC 标准试验流程，满足外贸产品材料合规前置检测需求。

2.3 北美地区行业专项检测标准适配

1. UL746A 标准适配：北美电气安全体系绝缘塑胶材料性能测试规范，面向出口美国、加拿大市场的家电、低压电工绝缘零部件强制检测项目，设备 0~20KV 宽电压可调区间、10~40mA 分级电弧电流、间歇 / 连续双试验模式、多维度安全防护体系满足 UL746A 全部试验条件，可独立完成对应合规性检测；

2. ASTM D495 标准适配：美国材料与试验协会发布的固体绝缘材料耐电弧试验规范，多用于化工新材料理化电学性能实验室对比测试，设备密闭试验腔体、高精度电压电流控制系统、毫秒级电弧通断计时结构可匹配该标准稳定试验环境要求。

2.4 日韩工业检测标准适配

1. IPC650 标准适配：电子印制电路板配套绝缘基材、线路绝缘涂层通用电弧测试标准，电子行业 PCB 绝缘膜、阻焊漆耐电弧性能检测可直接使用本设备执行标准化试验；

2. JEC 149 标准适配：日本电气行业绝缘材料耐电弧检测规范，面向出口日本、韩国市场的电机、家电、工控电气绝缘配件检测场景，设备电极配重压力、电弧梯度程序、电压误差控制指标符合 JEC 标准限定范围，可完成对应标准化电弧性能测试。

多标准一体化兼容的设备设计方案，能够同时覆盖国内市场出厂质检、欧美日韩外贸产品合规检测、绝缘新材料科研对照试验三大核心使用场景，统一标准化硬件条件消除不同试验设备硬件差异带来的数据偏差，保障不同标准体系下的试验结果具备横向对比参考价值，简化实验室多品类、多出口渠道产品检测流程。

三、设备完整性能参数（保留原始参数无改动）

四、设备整机各核心结构模块功能完整解析

4.1 高压发生与调压控制模块

高压发生与调压控制模块是整套设备的能量供给核心单元，由 2KVA 高压发生器、无级调压控制回路、电压采集传感元件、触摸屏控制信号传输线路集成构成，承担整机 0~20KV 交流高压稳定输出、电压实时监测、超压安全保护核心功能，所有电压相关性能参数严格遵循标准限定指标。

模块输入供电适配常规实验室单相交流 220V 工频电源，内置升压高压发生器额定电器容量 2KVA，可支撑 20KV 满量程电压、40mA 最大电弧电流长期稳定输出，满负荷连续试验工况下无电压骤降、输出波动问题；输出交流电压支持 0 至 20KV 全程连续无级调节，操作人员通过触摸屏输入目标电压数值，调压回路自动完成升压、稳压控制，全程电压控制误差优于 2%，精准稳定的输出电压能够保证不同阶段电弧能量保持恒定，不会因电压漂移造成电弧强度突变，避免提前触发试样失效误判定。

模块内置独立电压采集传感单元，实时采集高压输出端实际电压数值并同步传输至触摸屏可视化显示，操作人员可全程直观观测当前试验电压；配套超压保护硬件回路，当输出电压超出设定上限阈值时，硬件回路瞬时切断高压发生器供电，同步在触摸屏弹窗提示超压故障，规避过高电压击穿绝缘试样、损坏高压发生器元件的问题。

模块同时承载试验电流分级调控功能，支持 10mA、20mA、30mA、40mA 四档标准电弧电流切换，电流控制精度优于 ±10%，电流实时测试精度优于 ±1.5%，每一档电弧电流输出数值稳定可控。设备区分间歇电弧、连续电弧两类基础试验模式，触摸屏内置 GB/T1411-2002 标准规定的七阶段自动程序，程序内部自动匹配对应阶段电流档位与通断逻辑，无需人工分段手动切换电流，整套电弧阶段时序控制由高精度计时元件执行，电弧通断时间误差控制在 5ms 以内，完全满足标准毫秒级时序精度要求，保证每一组试样电弧作用时长、能量输入条件完全统一。

4.2 电极测试执行模块

电极组件是直接产生电弧、与绝缘试样接触作用的核心试验部件，整套组件包含两套规格电极、电极升降调节支架、配重施压机构、间距微调滑轨、角度定位卡扣，完整覆盖参数中标注的电极尺寸、配重压力、电极间距、斜面角度全部硬性标准指标。

设备配备两类可替换标准电极，分别为不锈钢板状电极与钨钢圆柱电极：不锈钢板状电极外形尺寸 25.4mm12.7mm0.15mm，适用于大面积平整绝缘板材、云母、陶瓷等硬质厚试样测试；钨钢电极规格直径 2.4mm、总长 70mm，适配塑胶、薄膜、绝缘漆涂层等中小型标准试样测试，两类电极统一配置 110 度标准夹角，夹角结构能够稳定束缚电弧在两组电极间隙中心区域燃烧，防止电弧飘移脱离试样测试表面，保证电弧破坏区域集中、试验数据稳定。

电极配套标准化配重结构，单组电极整体重量 50G，电极对试样表面施加的试验压力稳定控制在 0.5N±0.05N 区间，压力数值贴合国标 GB/T1411-2002 强制要求。压力过大容易压碎陶瓷、云母等脆性绝缘试样，破坏材料原始平整测试表面；压力过小会造成电极与试样接触间隙过大，电弧飘移、能量分散，无法精准复现标准电弧破坏工况，机械式配重恒力结构调试完成后全程保持恒定施压载荷，适配硬质陶瓷、软质薄膜、脆性云母、弹性树脂等不同硬度、韧性绝缘材质的试验需求。

两组电极安装在带刻度标识的横向微调滑轨上，滑轨可精准控制电极间隙在 6.35mm±0.1mm 区间，调整完成后锁紧固定卡扣，试验全程电极间距不会出现偏移；滑轨搭配垂直升降支架，可根据试样厚度调整电极下落高度，保证电极尖端平稳贴合试样平整测试面。电极组件整体可拆卸，每组试样试验完成后可取下电极，使用无水乙醇、无尘软布清除电极表面电弧灼烧产生的碳化附着物、熔融残渣，磨损严重的钨钢电极可直接更换新电极，维持长期试验电弧形态、能量输出一致性。

同时标准对试样基础测试尺寸存在配套限定，试样电极作用区域距离试样边缘不少于 6mm，距离过往试验碳化痕迹区域不少于 12mm，试样推荐基础厚度 3.0mm±0.8mm，该尺寸规范可规避试样边缘电场集中、过往碳化痕迹导电干扰等问题，电极组件配套试样定位夹具，辅助操作人员快速校准试样放置位置，满足尺寸规范要求。

4.3 密闭安全试验腔体模块

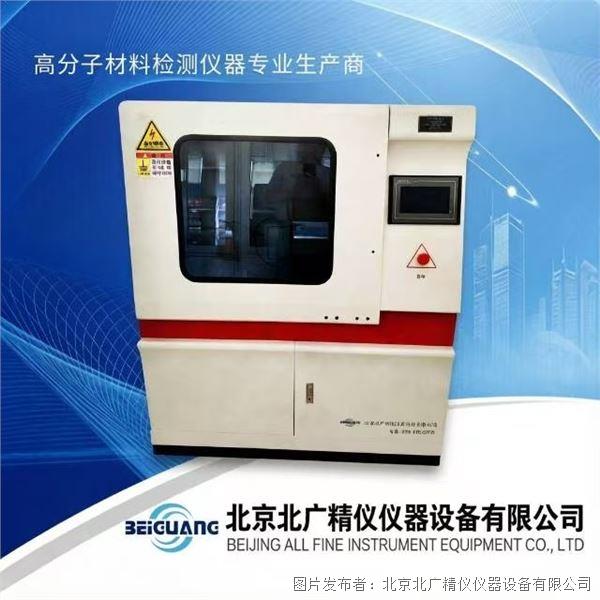

密闭试验腔体为电弧试验提供独立封闭操作空间，隔绝外部空气流动、粉尘、明火干扰，同时承载整机五级安全防护硬件结构，规避 20KV 高压电弧试验触电、起火安全风险，腔体采用带透明防爆观察视窗的一体化钣金结构，正面配置联动安全门开关，门体完全闭合后高压回路才可启动，门体开启瞬时自动切断全部高压输出。

腔体内部预留充足操作空间，可放置大尺寸绝缘板材、异形注塑绝缘配件，腔体侧壁预留通风换气接口，试验过程中电弧灼烧绝缘材料产生的烟尘、裂解气体可通过外接排风管道排出，避免烟尘在腔体内堆积形成导电碳层，干扰电极间电弧稳定性；腔体底部配备可拆卸接灰托盘，承接试样电弧灼烧脱落的碳化粉末、熔融残渣，单次试验完成后可抽出托盘清洁，防止残渣长期堆积引发腔体内部爬电短路。

腔体集成全套标准列明的五项安全防护机制，形成多层级安全保障体系：

1. 超压保护：高压输出超出设定上限自动切断高压发生器；

2. 过流保护：电弧回路电流超出档位额定上限时瞬时断电，保护高压元件；

3. 短路保护：电极间、腔体内出现金属短路、试样贯通导电通道时，硬件回路快速切断高压；

4. 安全门开启保护：试验运行过程中任意开启腔体防护门，设备立即断开全部高压输出，触摸屏同步弹窗安全告警；

5. 软件误操作保护：触摸屏内置操作逻辑锁，未完成试样放置、电极校准、门体闭合前置步骤时，试验启动按钮处于锁定不可点击状态，杜绝参数未校准、腔体未封闭时误启动高压电弧。

腔体正面大面积透明防爆观察窗，操作人员无需开启舱门即可全程观测电弧燃烧形态、试样表层碳化演变、试样引燃状态，完整记录从试验启动到失效的全过程现象，同时避免频繁开门破坏腔体密闭试验环境，保证电弧能量稳定输出。腔体外侧配套红色物理急停按钮，出现试样剧烈燃烧、设备异响、电弧异常飘移等紧急工况时，可一键切断整机全部供电回路，快速终止试验消除安全隐患。

4.4 触摸屏人机控制与计时计数模块

整机控制交互单元采用一体化工业触摸屏，整合参数设置、标准程序调用、试验启停、数据实时显示、故障告警、历史数据存储功能，替代传统多按键分立控制面板，简化操作人员参数设置流程，提升操作便捷性，同时内置高精度计时元件，精准管控电弧各阶段通断时长、总耐电弧失效时长。

触摸屏内置预设程序库，直接存储 GB/T1411-2002、IEC61621、UL746A、ASTM D495、JEC149、IPC650 多套标准完整试验流程，操作人员仅需点击对应标准名称，系统自动加载全套七阶段梯度电弧时序、电流档位、通断模式，无需手动逐段输入参数，降低参数设置人为错误概率；同时支持自定义试验程序编辑功能，可手动录入间歇 / 连续电弧模式、各阶段电流、通断时长、持续时间，适配新材料研发自定义梯度电弧对照试验需求。

试验运行过程中，触摸屏实时可视化展示当前输出高压数值、电弧电流档位、当前所处试验阶段、阶段剩余运行时长、累计总试验时长；当试样出现电弧失效、引燃持续燃烧、电极间贯通导电通道时，设备自动终止试验，触摸屏锁定并存储本次完整耐电弧总时长，同步记录各阶段电弧运行参数、失效触发类型，整套原始试验数据可本地留存、导出归档，满足实验室检测数据溯源管理要求。

4.5 整机配套标准配件功能说明

设备出厂配套全套标准化辅助配件，覆盖试验操作、高压安全防护、设备检修校准全流程需求，各配件独立分工，保障试验标准化、操作安全性，配套配件清单及功能说明如下：

1. 试验主机一台：集成高压发生器、调压回路、触摸屏控制系统、密闭安全腔体、电极调节支架全部核心结构，为整套试验载体；

2. 2 万伏高压发生器一台：独立升压核心部件，提供 0~20KV 交流高压能量输出，匹配 2KVA 额定容量，支撑全档位电弧稳定燃烧；

3. 两套规格试验电极：不锈钢板状电极、钨钢圆柱电极，适配不同厚度、不同品类绝缘试样交替测试，可磨损后单独更换；

4. 树脂式放电棒一只：高压试验完成后专用安全放电工具，试验终止高压回路存在残余电荷，使用放电棒接触高压电极、高压输出端释放残余电量，规避检修、更换电极时残余高压触电风险；

5. 产品使用说明书一份：完整记录设备安装步骤、标准试验操作流程、电极校准方法、日常保养流程、故障基础排查方案、多标准参数设置指引；

6. 产品合格证一份：设备出厂整机性能检测合格凭证，配套计量基础参数记录，作为实验室设备建档、计量审核基础资料。

全部配件均匹配设备 20KV 高压试验工况，树脂放电棒具备高压绝缘防护性能，两套电极材质耐磨抗电弧灼烧，长期使用不易变形、损耗，整套配件无需额外采购即可完成常规绝缘材料全套耐电弧检测操作，降低配套耗材采购成本。

五、绝缘试样标准化制备与设备试验前完整调试流程

5.1 绝缘试样标准化制备与预处理规范

使用 BDH-20KV 耐电弧测试仪开展 GB/T1411-2002 标准检测前，必须按照标准条文完成试样裁切、表面预处理、环境状态调节，试样规格、洁净度、温湿度状态直接决定电弧试验数据重复性，完整制备规范分为裁切成型、表面清洁、环境调节、平行试样制备四部分。

试样裁切成型标准：标准推荐试样基础厚度 3.0mm±0.8mm，测试区域需预留充足平整无缺陷平面，电极作用中心点距离试样四条边缘最小距离不低于 6mm，同一试样过往电弧碳化测试痕迹与新测试区域间隔不少于 12mm；针对不同品类绝缘材料裁切方式存在区分：硬质绝缘板材、云母、陶瓷、玻璃可使用切割机床裁切至标准尺寸，裁切边缘打磨去除毛刺，毛刺会造成局部电场集中，提前诱发电弧碳化失效；注塑成型绝缘配件选取表面无气泡、无缩痕、无分层、无填充颗粒外露的平整区域作为测试面，成品无符合尺寸平整区域时，使用同款原料重新注塑标准试片后测试；薄型绝缘薄膜、绝缘漆涂层基材需多层紧密叠合，总厚度接近 3mm 标准厚度后固定夹具测试；脆性云母、陶瓷试样裁切后轻拿轻放，避免表层产生细微裂纹，裂纹会加速电弧内部渗透击穿。

试样表面清洁预处理：试样表层附着脱模剂、粉尘、油污、指印时，会改变材料表层绝缘电阻与电弧传导特性，造成平行试样数据偏差过大。统一清洁流程为：使用无尘无绒软布蘸取无水乙醇，匀速擦拭试样完整测试平面，清除浮尘、油脂、脱模残留，擦拭完成后放置常温通风环境自然晾干，禁止使用强腐蚀性溶剂长时间浸泡试样，溶剂会腐蚀、溶胀树脂、塑胶绝缘表层，改变材料原始耐电弧性能；晾干后的试样表面禁止徒手触碰测试区域，避免手指油脂二次污染。

环境状态调节规范：标准规定电弧试验需在标准大气环境下开展，环境温度控制 23℃±2℃，相对湿度 50%±10%，无凝露、无剧烈气流波动。清洁晾干后的试样需放置在标准温湿度调节环境中静置不少于 24 小时，具备强吸湿性的绝缘纸板、树脂胶、云母基材延长调节至 48 小时，消除裁切、存放过程中吸收的环境水汽，试样内部含水率过高会大幅降低耐电弧时长，导致试验结果失真。

平行试样制备要求：同批次绝缘原料至少制备 5 块符合标准的平行试样，依次独立完成电弧测试，试验完成后记录 5 组耐电弧时长，报告输出最小值、最大值、中间值作为材料性能判定依据；单块试样电弧失效后不可二次复用，电极间贯通碳化痕迹无法清除，重复测试无参考价值。

5.2 设备试验前分步标准化调试流程

同一批次平行试样连续测试过程中，仅需单次完整全套调试；更换不同品类绝缘材料、间隔超过 24 小时再次使用设备时，必须重复全套分步调试流程，消除上一材质试验残留碳粉、电极磨损带来的试验条件偏差。

六、设备日常维护、周期性深度保养与基础故障排查

6.1 单次试验后简易日常保养流程

每组绝缘试样电弧试验完成，按下急停切断整机电源，等待高压发生器、电极残余电荷使用树脂放电棒完全释放后，开展单次试验后简易清洁保养，减少电弧灼烧残渣、碳粉对高压元件、电极、腔体的腐蚀损耗，单次保养标准化操作内容：

1. 打开腔体安全门，抽出底部接灰托盘，倒掉碳化粉末、熔融残渣，清水擦拭托盘晾干后复位；无尘软布擦拭腔体内部侧壁、透明观察窗，清除烟尘附着黑色碳层，避免碳层堆积造成腔体内爬电短路；

2. 拆卸两组试验电极，无水乙醇充分擦拭电极 110 度夹角尖端、电极杆，清除电弧灼烧熔融残渣与碳化附着物，电极尖端出现明显毛刺、变形时直接更换新电极，清洁晾干后重新装回支架，校准电极间距与配重压力；

3. 检查高压发生器外侧、高压输出接线端子表面无烟尘、导电粉末附着，干软布擦拭端子保持洁净，防止粉尘堆积诱发高压漏电；

4. 触摸屏使用防静电无尘软布擦拭屏幕表面，清除试验过程飞溅烟尘、污渍，保护触控感应灵敏度；

5. 清理设备整机外侧钣金外壳粉尘、污渍，检查排气管道接口通畅无堵塞，短期暂停试验时关闭腔体安全门，减少外部粉尘进入腔体内部；

6. 将触摸屏调压参数归零，切断设备总电源开关，树脂放电棒放置设备侧边专用收纳位置，整套配件规整收纳。

6.2 周期性整机深度维护规范

设备累计完成 50 组绝缘材料电弧试验，或连续不间断使用 30 个工作日，执行一次覆盖全部模块的整机深度维护，深度维护覆盖高压电气元件、电极机械调节结构、腔体通风系统、安全防护硬件、计时控制元件全维度检修保养，详细操作内容：

1. 高压电气线路与元件检修：断开整机 220V 输入供电，等待高压发生器电容完全放电，打开设备侧边检修盖板；检查高压导线绝缘层无老化、开裂、电弧灼烧痕迹，线路接线端子紧固无松动发热痕迹；清理高压发生器、调压回路、电流传感元件表面积尘，检查超压、过流、短路保护继电器动作顺畅无卡滞；

2. 电极机械调节结构养护：拆卸电极横向滑轨、垂直升降支架，擦拭滑轨内部碳粉、金属碎屑，涂抹少量耐腐蚀润滑油脂，保证电极间距、高度调节顺滑无卡顿；检查配重压力机构无锈蚀、卡涩，校准电极 0.5N±0.05N 施压载荷；

3. 腔体通风与密封养护：拆解腔体外接排风管道，清理管道内部堆积烟尘、碳颗粒，保证排风通畅；检查腔体安全门密封胶条无老化开裂，胶条硬化、破损时更换全新密封配件；清理观察窗防爆玻璃表层顽固碳渍，恢复透光清晰度；

4. 计时、触摸屏控制元件校验：整机通电空载运行，调取标准七阶段电弧程序完整运行，核对各阶段通断时长误差小于 5ms；测试触摸屏全部触控按键、参数设置、数据存储功能，出现触控失灵、数据存储丢失及时检修控制模块；

5. 安全防护配件检查：检查树脂放电棒绝缘层无划痕、破损，放电金属端头无严重电弧烧蚀；测试安全门联动开关、物理急停按钮动作灵敏，无回弹卡顿；校验五级安全防护机制触发响应速度，防护动作延迟、失效及时更换对应硬件元件；

6. 整机接地系统检测：检查设备接地导线连接牢固无脱落，使用接地电阻测量工具校验整机接地电阻处于安全区间，规避 20KV 高压试验整机漏电触电风险。

6.3 设备常规运行异常基础排查方向

设备长期开展高压电弧检测，受电弧烟尘腐蚀、机械调节磨损、电气元件自然老化影响会出现常规运行异常，以下为无核心硬件损坏前提下的简易排查定位方向，所有涉及高压发生器、内部高压回路的检修操作，必须先断开 220V 总电源，使用树脂放电棒释放全部残余电荷后再开启检修盖板，禁止带电拆解设备内部结构：

1. 电极电弧飘移、无法稳定在间隙中心燃烧：优先排查电极尖端是否磨损变形、碳化残渣堆积过厚，拆卸电极清洁或更换新品；校准电极间距 6.35mm±0.1mm、配重压力 0.5N±0.05N；清理腔体内部碳粉，消除腔体内导电粉尘干扰电场分布；

2. 输出电压数值波动、误差超出 2% 标准范围：检查高压接线端子松动、积尘导电；清理调压回路、高压发生器表面积碳粉尘；空载重新校准电压采集传感元件，参数漂移严重可执行整机计量校准；

3. 电弧通断时序计时误差超过 5ms：重置触摸屏计时系统参数，检查计时元件供电线路接触是否良好；空载完整运行标准程序，时序持续偏差联系专业人员更换计时控制模块；

4. 未出现试样贯通导电通道，短路保护提前跳闸断电：清理腔体内部、电极间堆积碳粉，消除局部微短路；检查试样表层油污、水汽干扰电弧回路，重新预处理试样后复测；

5. 安全门闭合后无法启动高压试验：排查安全门联动开关卡顿、接触不良，清理开关表面烟尘；检查软件操作逻辑锁前置步骤是否全部完成，电极未校准、电压未归零会锁定启动按钮；

6. 触摸屏触控失灵、参数无法录入：擦拭屏幕表面导电碳渍，重启整机控制系统；屏幕物理划痕严重、触控区域无响应更换触摸屏配件；

7. 排风管道堵塞、腔体内烟尘堆积：拆解管道清理内部碳化粉尘，每次试验前确认排风通路通畅，延长单次试验后排风运行时长；

8. 电极配重压力数值偏离 0.5N±0.05N：清理配重滑轨锈蚀、粉尘卡滞，重新校准配重重量 50G，机械结构变形更换整套电极施压组件。

七、设备分行业应用场景与试验数据实际应用价值

7.1 电工、家电、电机制造企业质检应用价值

电机、家用电器、工控电气生产企业将 BDH-20KV 耐电弧测试仪纳入原料入库、半成品加工、成品出厂三级绝缘性能质检体系，建立完整耐电弧性能质量管控标准。原料入库环节，对每批次电工塑料、树脂胶、绝缘漆、云母板材抽样开展梯度电弧测试，筛除耐电弧时长不达标的原材料，避免使用劣质绝缘原料加工电气配件，降低成品长期运行电弧短路、起火售后风险；半成品加工环节，针对注塑、涂布成型绝缘基材抽检，对比不同注塑温度、涂层厚度带来的耐电弧性能变化，依托试验数据优化成型、涂装生产工艺；成品出厂前批量抽样检测绝缘外壳、继电器基座、电机槽楔等核心绝缘件，留存原始耐电弧时长记录，作为成品出厂合格判定归档资料，完善企业质量追溯档案。

设备兼容多套国内外检测标准，企业承接出口欧美、日韩外贸电气配件订单时，单台仪器即可同步完成国标、UL、JEC、IEC 标准电弧性能检测，无需额外采购多台差异化试验设备，简化外贸产品合规质检流程，减少仪器采购、场地存放、定期维护综合成本。设备自动运行七阶段梯度电弧程序，无需人工分段值守，企业质检工位每日大批量试样连续检测工况下，提升整体检测效率，降低人工操作工时消耗。企业技术人员可长期积累不同绝缘原料、改性配方、加工工艺对应的耐电弧时长数据库，当客户提升产品绝缘安全性能要求时，依托历史试验数据快速调整填料、树脂配比，缩短新材料配方研发周期，减少多批次试产原料损耗，控制研发试验综合成本。

7.2 第三方绝缘材料检测机构应用价值

第三方材料检测机构承接各类企业委托绝缘电弧性能检测业务，试验设备硬件参数合规性、试验数据可溯源性是检测报告具备行业参考效力的基础条件。BDH-20KV 耐电弧测试仪完整匹配 GB/T1411-2002、IEC61621、UL746A、ASTM D495、JEC149、IPC650 全套行业标准，电极、高压、电流、时序全部指标与标准条文硬性要求一一对应，自动化试验流程减少人工记录数据误差，整套设备产出的耐电弧总时长、各阶段电弧运行参数原始记录可直接附入正式检测报告。

设备密闭独立试验腔体、标准化电极系统、毫秒级时序控制保证不同检测操作人员测试同批次平行试样，数据偏差维持在较小区间，满足检测实验室数据重复性、再现性管控体系要求；腔体内部操作空间充裕，可承接小型标准试片、大尺寸绝缘板材、异形注塑绝缘配件多品类委托样品检测；整机保养、计量校准流程标准化，机构每日大批量试样连续检测场景下，设备故障停机频次可控，保障检测业务稳定有序开展。设备触摸屏自动存储、导出历史试验数据，简化检测报告原始数据整理归档流程，降低检测人员文书记录工作量。

7.3 高校、科研院所绝缘材料课题研究应用价值

高校材料专业、电气绝缘科研院所开展绝缘改性、电弧老化机理相关课题、新材料研发项目时，耐电弧时长是绝缘材料电学性能核心量化研究指标，本款 20KV 耐电弧测试仪标准化硬件条件能够提供统一、可完整复现的高压电弧试验环境，消除不同试验设备硬件差异带来的试验变量干扰。

科研人员依托设备 0~20KV 宽电压连续可调区间、四档分级电弧电流、间歇 / 连续双试验模式，开展多梯度对照试验：可固定电压调整电流档位，研究电弧能量强度对绝缘材料碳化失效速度的影响；可固定电弧电流调整输出电压，分析电场强度与材料耐电弧性能关联规律；可自定义分段电弧通断时序，模拟不同工况下间歇性电弧长期侵蚀老化过程。设备全程实时记录电弧电流、电压、累计试验时长完整连续数据，完整复现材料从表层轻微碳化到贯通导电失效全流程，为绝缘电弧老化机理、阻燃填料改性机理研究提供量化试验支撑数据。

设备适配小型实验室自主研发改性试片、复合夹层绝缘材料、纳米涂层绝缘薄膜等定制化试样测试，标准化试验产出的数据可直接用于学术论文、项目结题报告、绝缘新材料专利研发佐证材料，统一标准体系下的试验数据具备行业内横向对比参考价值，支撑绝缘材料改性技术、高压绝缘防护技术科研工作推进。

7.4 设备试验产出核心数据多元应用方向汇总

整套设备试验过程自动记录的核心原始数据包含：试验设定输出高压数值、电弧电流档位、各阶段电弧运行时长、试样失效总耐电弧时长、失效触发类型（贯通导电通道 / 持续引燃燃烧）、电弧模式（间歇 / 连续）、试样规格材质信息，全套原始试验数据可落地应用于七大行业场景：

1. 电气、家电企业产品质量档案长期归档，作为绝缘配件出厂合格判定基础依据；

2. 外贸电气产品合规资料配套，用于海外客户、第三方海外检测机构核验绝缘安全性能；

3. 绝缘新材料配方研发、阻燃改性方案优劣横向对比参考，优化原料填料配比；

4. 第三方检测机构正式检测报告原始支撑数据，保障报告合规有效；

5. 高校、科研院所绝缘材料课题、学术论文电学性能试验基础量化数据；

6. 电气产品安规认证前置自测数据，提前整改耐电弧性能不达标的绝缘配件，降低认证送检返工、复检成本；

7. 绝缘材料供应商资质审核对比，横向比对多家原料厂商同类型绝缘基材耐电弧性能，筛选稳定供货原料。

统一标准化硬件参数输出的试验数据，能够实现跨企业、跨实验室、跨国内外标准体系的数据横向对比，为整个电工绝缘材料行业性能分级、产品绝缘结构优化、电气安全安规管控提供标准化量化参考依据，推动固体绝缘材料耐电弧性能检测管控体系规范化发展。

八、设备整机安装场地、运行环境基础规范

8.1 设备放置环境温湿度控制要求

BDH-20KV 耐电弧测试仪属于高压精密电学检测设备，整机长期稳定运行、试验数据精准度对实验室放置环境温湿度存在硬性基础要求，设备适宜长期工作环境温度区间为 18℃至 30℃，环境相对湿度控制在 30% 至 65%，环境内部无凝露、无剧烈冷热气流直吹。

环境温度低于 18℃时，高压发生器内部元件散热效率改变，电弧电流输出稳定性下降，塑胶、薄膜类绝缘试样低温下表层韧性、绝缘电阻发生偏移，平行试样耐电弧时长数据偏差增大；环境温度长期高于 30℃，2KVA 高压发生器、调压控制回路连续运行散热不足，电气元件加速老化，缩短整机稳定使用周期；环境相对湿度过高，空气中水汽附着在高压电极、腔体内部金属部件表面，诱发高压爬电、微短路，电弧形态飘移不稳定；环境湿度过低，空气干燥易产生静电，静电累积在绝缘试样表面干扰电极间高压电场分布，提前触发电弧碳化失效，试验结果失真。

设备放置区域需远离蒸汽管道、水冷降温设备、门窗通风口，避免冷热气流、潮湿空气直吹试验腔体，实验室配套温湿度调节设备，维持环境长期处于适宜区间，保障每日多批次绝缘试样电弧试验数据稳定可重复。

8.2 场地空间、地面承重与供电安装要求

设备整机为立式落地钣金一体化结构，放置区域预留操作检修空间需在设备长宽基础上四周额外预留不小于 600mm 安全操作距离：设备正面预留 700mm 操作空间，用于开启腔体安全门、更换电极、放置取出绝缘试样；设备左右两侧各预留 600mm 检修空间，方便深度维护时拆卸侧边检修盖板；设备后侧预留 600mm 布线、排风管道安装空间，用于布置 220V 供电线路、整机接地线缆、腔体排风管道。

放置地面需为平整硬质水泥防静电地面、防静电实验专用台面，地面无明显凹凸、倾斜，设备底部配备水平调节脚垫，安装时调整脚垫高度使整机保持完全水平，整机倾斜会造成电极配重压力偏移、电极尖端与试样接触不实，电弧燃烧飘移；设备不可放置在木质台面、简易轻质置物架上，整机包含高压发生器、金属腔体自重较大，轻质支撑结构易变形倾斜，同时木质材质绝缘性能不足，20KV 高压试验工况存在起火、漏电安全隐患。

设备输入适配单相交流 220V 工频供电，放置位置后侧 1 米范围内配备独立 10A 标准工业插座，插座配套专用可靠接地保护线路，设备整机接地端子必须与实验室公共接地网牢固连接，降低 20KV 高压试验整机外壳触电安全风险；设备腔体预留直径匹配的排风管道开孔，墙面提前预留排风管道安装点位，管道长度不宜过长，减少电弧烟尘回流堆积腔体内部。整机峰值运行功耗由 2KVA 高压发生器承载，独立供电回路可避免与实验室其他大功率设备共用线路造成电压压降、供电不稳，保障高压输出全程平稳。

8.3 周边介质、物品摆放管控规范

设备放置的检测实验室区域，禁止存放强腐蚀性挥发性化学品、大量绝缘打磨粉尘、易燃易爆有机溶剂：盐酸、强碱、稀释剂等腐蚀试剂挥发气体长期接触设备腔体、钨钢电极、高压电气元件，会加速金属部件锈蚀、高压导线绝缘层老化开裂；绝缘板材、塑胶打磨裁切产生的导电粉尘飘散进入腔体内部，堆积在电极间隙会形成导电层，诱发试验过程提前短路保护；酒精、丙酮、稀释油漆等易燃溶剂靠近高温电弧试验腔体，电弧灼烧试样产生明火时有引燃爆炸风险，存在实验室消防安全隐患。

设备周边仅可存放试验配套标准化耗材：标准绝缘试样裁切工具、无水乙醇、无尘擦拭软布、电极打磨工具、树脂放电棒、平行试样存放收纳盒，全部耗材统一放置在远离高压腔体的侧边置物架；试验区域配备基础安全防护用品，绝缘防护手套、防护护目镜，操作人员校准电极、清理腔体、调配清洁溶剂时佩戴防护用具，避免电弧烟尘、化学清洁溶剂刺激皮肤与眼部。

多台高压试验仪器同实验室摆放时，设备之间间隔不低于 1.2 米，每台设备排风管道独立外接室外通风区域，不可共用排风管道，防止一台设备排出的导电烟尘流入另一台设备腔体，造成交叉污染，干扰不同仪器绝缘材料电弧试验数据。

九、高压电弧试验全套标准化安全操作通用规范

BDH-20KV 设备最高输出交流电压可达 20KV，属于高压危险试验设备，整套试样放置、参数设置、试验运行、设备检修全流程必须严格遵循高压电气设备安全操作规范，所有操作准则以规避触电、电弧灼伤、试样起火、设备短路损毁风险为核心。

9.1 高压运行基础操作安全准则

1. 设备启动高压电弧试验工况时，腔体安全防护门必须完全闭合锁紧，门体开启联动保护瞬时切断全部高压输出，试验运行中禁止强行开启舱门；需要更换、调整绝缘试样、拆卸电极时，必须先在触摸屏将输出电压归零，按下急停按钮切断整机供电，等待至少 3 分钟高压发生器电容充分放电，再使用配套树脂放电棒接触高压电极、高压输出端子释放残余电荷，确认无残余高压后再开启舱门操作，杜绝残余电荷触电伤害。

2. 操作人员校准电极、清洁腔体、加注清洁溶剂时，全程佩戴高压绝缘防护手套，禁止徒手直接触碰钨钢、不锈钢电极金属部件、高压接线端子、腔体内部导电金属结构；试验观察仅通过正面透明防爆观察视窗，头部、手部不贴近腔体缝隙、排气孔，电弧雾化烟尘存在轻微刺激性，腔体缝隙存在高压漏电隐患。

3. 试验运行过程中出现异常工况：剧烈异响、焦糊刺鼻气味、腔体内部产生持续电火花、试样大面积剧烈燃烧时，第一时间按下设备外侧红色物理急停按钮，切断整机 220V 总输入电源，静置设备完全放电后再排查故障，禁止带电开启检修盖板、伸手进入腔体处理。

4. 无设备操作培训、未掌握高压安全规范人员禁止独立操作本仪器；未成年人、无监护外来人员禁止靠近设备高压腔体区域；设备长期闲置时关闭总电源开关，腔体门体闭合锁止，避免无关人员触碰高压部件。

9.2 试样电弧燃烧应急防护规范

试验过程中绝缘材料受电弧持续作用会出现熔融、裂解、引燃起火现象，需提前落实应急处置规范：

1. 试验区域设备侧边就近放置干粉灭火器材，若腔体内部试样持续燃烧，按下急停断电后，保持腔体门体闭合，待内部火焰自然熄灭；火势无法受控时，缓慢开启一条门缝，使用干粉灭火器对准腔体内部火源喷射灭火，禁止直接完全敞开舱门，空气大量涌入加剧火焰燃烧。

2. 电弧灼烧产生的烟尘、裂解气体通过排风管道排至室外，实验室保持整体通风，操作人员单次连续观测试验时长不宜超过 30 分钟，减少烟尘吸入量。

3. 熔融滴落的塑胶、树脂高温残渣接触皮肤会造成烫伤，清理腔体接灰托盘碳化残渣时，等待设备完全降温后再操作，禁止试验刚终止立刻取出托盘清理高温残渣。

9.3 设备长期闲置封存安全管控规范

设备连续 7 日以上无绝缘材料电弧检测试验需求，执行标准化闲置封存操作，延缓电气元件、电极、腔体老化损耗，消除闲置期间安全隐患：

1. 排空腔体接灰托盘全部残渣，彻底擦拭腔体内部、电极表面碳化粉尘，拆卸两组电极清洁晾干，单独放置干燥储物盒存放，隔绝腔体内部潮湿空气氧化电极；

2. 触摸屏调压参数归零，关闭整机总电源开关，拔掉 220V 输入供电插头，树脂放电棒、配套配件规整收纳；

3. 关闭腔体排风管道阀门，使用专用防尘罩完整遮盖设备整机外部，阻挡粉尘长期堆积高压电气元件、腔体内部；

4. 放置干燥通风室内静置存放，每月定期接通电源空载运行 15 分钟，完整执行一轮七阶段电弧程序，启动排风、高压调压、电极控制全部模块，防止电气元件长期受潮、静电堆积老化损坏。

十、设备综合适配价值总结

GB/T1411-2002 小电流 BDH-20KV 耐电弧测试仪以国内国标 GB/T1411-2002（等同 IEC 61621）为核心设计基准，同步兼容 UL746A、ASTM D495、JEC149、IPC650 多套国内外绝缘材料电弧检测标准，整机高压发生单元、分级电弧电流控制系统、电极测试组件、时序计时模块、五层安全防护结构全部硬件参数严格对标行业标准硬性要求，能够稳定模拟高压小电流间歇、连续电弧侵蚀工况，精准测定各类干固体电工绝缘材料完整耐电弧时长，完成绝缘材料耐电弧性能等级量化评定。

整套设备分为高压调压控制模块、电极测试执行模块、密闭安全试验腔体、触摸屏人机交互模块、标准化配套配件五大核心结构，各模块协同复刻标准规定的七阶段梯度电弧试验流程，自动化运行、自动记录失效时长、高压异常自动断电保护，大幅降低人工操作偏差与值守时长，保障每组绝缘试样试验条件统一，产出数据具备可复现、可溯源、可横向对比的基础特性。设备配备不锈钢、钨钢两套可替换标准电极，0~20KV 全程连续可调交流高压，10mA 至 40mA 四档分级电弧电流，毫秒级电弧通断时序控制，五层硬件软件协同安全防护体系，兼顾试验精度与高压操作安全；标准化出厂配套配件覆盖试验、安全放电、设备检修全流程需求，无需额外采购辅助器材即可完成常规检测。

设备适配电工家电制造企业原料与成品质检、第三方检测机构委托检测、高校绝缘材料科研课题、电气配件新材料配方研发四大类主流使用场景，产出的耐电弧时长、电弧阶段原始数据可用于企业质量档案归档、外贸产品合规认证、绝缘配方优化、学术课题研究、安规认证自测等多元行业用途。设备安装、运行对实验室场地、供电、温湿度环境要求贴合常规检测实验室基础配置，无需搭建专用高压试验场地，安装部署门槛低；配套完整标准化试样制备规范、试验前分步调试流程、分等级保养维护方案、全套高压安全操作准则，能够延长设备稳定运行周期，减少故障停机频次，全方位规避 20KV 高压电弧试验触电、起火、灼伤安全风险。

设备可检测品类覆盖电工塑料、树脂胶、绝缘漆、云母、工业陶瓷、绝缘薄膜、电工纸板、复合夹层绝缘基材等绝大多数固体电工绝缘介质，0~20KV 宽电压量程、间歇 + 连续双电弧模式适配低压至中压电气配套绝缘材料全部常规检测需求，是绝缘材料耐电弧性能标准化检测通用专用设备，为国内电工绝缘材料质量管控、阻燃改性新材料技术研发、出口电气产品合规检测提供稳定标准化试验硬件支撑，推动电工绝缘材料高压电弧安全性能管控体系标准化、规范化落地。
