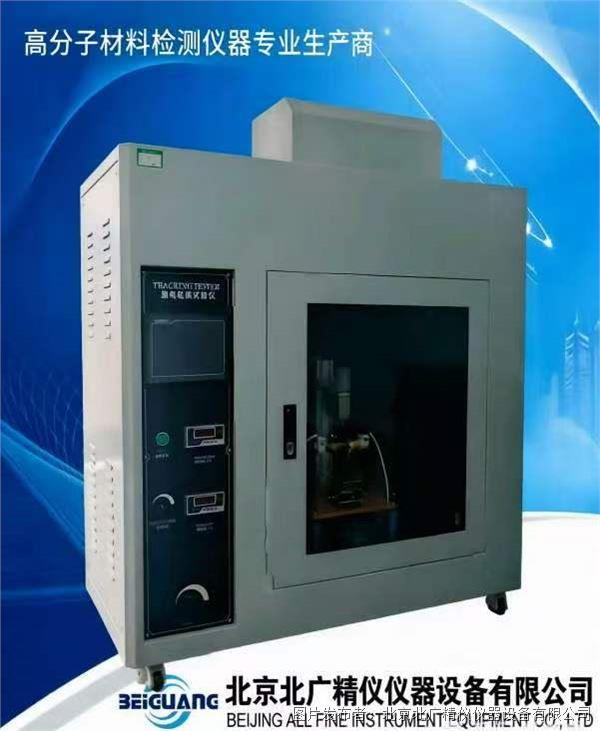

北广精仪GB/T4207耐漏电起痕测试仪器BLD-600V

产品介绍

在电工电气产品的绝缘性能检测体系中，固体绝缘材料在潮湿污染工况下的表面漏电起痕特性，是影响设备长期运行可靠性的核心指标之一。各类长期接触水汽、导电污染物的绝缘部件，在工频电压的持续作用下，表面会逐步形成不可逆的导电通路，引发绝缘失效，进而导致设备故障、用电安全隐患。GB/T4207耐漏电起痕测试仪器BLD-600V正是针对该检测需求研发的专用检测设备，可模拟规定工况下的污染物侵蚀场景，完成固体绝缘材料相比漏电起痕指数和耐漏电起痕指数的完整测定，为各类电工相关产品的绝缘性能评定提供标准化支撑。

一、设备核心用途与测试适用场景

GB/T4207耐漏电起痕测试仪器BLD-600V的设计开发，围绕固体绝缘材料在潮湿污染环境下的真实失效过程搭建，可完成固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定工作。设备操作流程简便，输出结果稳定可靠，配套结构完全匹配常规实验室的使用需求。

该仪器的适用场景覆盖多类电工产品的性能核验环节：家电产品的内部绝缘结构、外壳绝缘部件需要通过该类测试，验证长期在厨房高湿油污环境、浴室高水汽环境下使用的绝缘安全属性；输配电设备的小型绝缘支撑件、接线端子绝缘部件需要完成该测试，保障日常运行中在凝露、粉尘沉降场景下不会出现表面漏电起痕问题；新能源汽车的低压电器绝缘配件、工业自动化设备的控制回路绝缘零部件，所有涉及到潮湿导电污染物接触的固体绝缘件，都可以通过该设备完成对应的耐漏电起痕性能检测。

设备的整体设计完全依据现行通用的对应测试标准要求开发，测试全流程的操作逻辑、工况模拟参数都与标准规定的条款保持一致，输出的测试结果可直接用于产品性能核验、型式试验相关报告的相关数据支撑。

二、GB/T4207耐漏电起痕测试仪器BLD-600V核心技术指标

电极尺寸：5mm±0.1mm*2mm±0.1mm，电极一端边缘切成30度角的斜面；

电极材料：铜+铂金(铂金长度：≥12mm，纯度≥99.0%)；

电极间相距：4.0mm±0.1mm；

每个电极对试样作用力：1.0N±0.05N；

试样品尺寸：≥15*15mm, 厚度：≥3mm；

施加电压：0～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%；

判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；

溶液滴落间隔时间：30s±5s；

滴液针头到样品表面高度：30～40mm；

控制液滴采用电磁阀.液滴大小：（20+30）mm3,50滴为（0.997~1.147g）, 20滴为（0.380-0.480g）;

滴液装置：试验前需要调整；

针头外径：0.9~1.1mm；

箱体内部容积：0.5m3（可选购0.75m3 或1m3）；

外部尺寸: 宽 1170mm深 630mm高 1330mm；

箱体材料：铁板喷涂；

排气孔：Ø100mm；

工作电源：220V,10A,50Hz。

三、设备常规配套零部件清单

用户收到全新的GB/T4207耐漏电起痕测试仪器BLD-600V之后，可对照配套清单逐一核对箱内所有标配内容，确认配件完整，避免出现部件遗漏影响后续的设备安装和测试开展。所有标配内容都是设备正常运行不可缺少的组成部分，常规配置包含箱体、变压器、调压器、继电器及底座、漏电保护器、按钮、计时器、短路电流智能表、温控器、导线、计数器、无线控制器、电磁阀，以上内容为常规标配的核心零部件，此外包装箱内还附带产品使用说明书、产品合格证、配套专用滴液相关组件，所有这些内容都属于默认的标配范围，不包含各类可定制的可选组件，如果用户额外选购了其他配套的可选零部件，需要在开箱的时候同步单独清点核验，确认所有选购配件完整齐全之后再开展后续的安装调试工作。

不同零部件的产地分布覆盖国内多个成熟的零部件供应区域，箱体采用宝钢A3钢板喷塑制成，也可根据用户需求选择不锈钢箱体；变压器产地为浙江二变；调压器、继电器及底座、漏电保护器、按钮均采用正泰品牌相关部件；计时器、温控器、计数器均为欧姆龙品牌；短路电流智能表产地为上海；导线产地为上海启帆；无线控制器为上海埃微自主研发产品；电磁阀为亚德克品牌部件。所有配套零部件都选用行业内口碑稳定的常规量产部件，保障后续使用过程中的配件更换便捷性。

四、设备安装放置环境要求说明

GB/T4207耐漏电起痕测试仪器BLD-600V的整体重量不大，外部尺寸为宽1170mm、深630mm、高1330mm，设备放置前需要先规划好对应的安放区域，满足基础的环境要求，才能保障后续设备长期稳定运行。首先放置设备的地面需要平整坚固，承重能力满足设备的整体重量要求，放置完成之后可使用水平仪校准设备的水平度，确保整个试验箱体处于完全水平的状态。如果设备放置不水平，后续滴液的落点就会出现偏移，无法准确滴落到试样表面的指定位置，直接影响测试过程的稳定性。

设备放置的周边要预留足够的操作空间，周边预留至少30厘米的空余区域，方便后续日常的维护清理工作，同时保障设备的排气孔位置完全通畅，不会被周边的杂物遮挡，试验过程中产生的废气可以顺利通过排气孔外接的排烟管道排出室外。设备安放的实验室环境温度建议控制在10摄氏度到35摄氏度之间，避免环境温度过高或过低，影响电磁阀、计时器等电子元器件的运行性能；环境相对湿度不要超过80%，避免设备长期在高湿环境下运行，出现内部线路锈蚀的问题。设备安放位置要避开阳光直接长时间直射的区域，远离热源、水源泼溅区域，保障设备的日常运行环境处于稳定状态。

设备的供电线路需要单独铺设，匹配220V、10A、50Hz的工作电源要求，供电线路的线径要满足对应电流的承载要求，不要和其他大功率用电设备共用一条供电回路，避免运行过程中电压出现大幅波动，影响试验电压的稳定性。设备的接地端子需要连接到专用的保护接地线路上，接地电阻符合常规电气安全标准的要求，保障设备运行过程中的用电安全。

五、试验前的试样制备操作说明

试验正式开始之前，需要按照标准要求完成试样的制备工作，试样的尺寸需要满足不小于15*15mm，厚度不小于3mm的要求，试样表面不能出现明显的裂纹、凹坑、杂质包裹等缺陷，否则会直接影响表面漏电起痕的扩展路径，导致测试结果出现偏差。试样制作完成之后，要使用干净的无尘布沾取无水乙醇，轻轻擦拭试样的表面，将试样表面残留的油污、碎屑、脱模剂等杂质全部清理干净，之后将试样放置在干净的通风区域，完全晾干之后再进行后续的装夹操作。

如果试样的表面存在明显的凹凸不平，需要使用细砂纸对测试区域的表面进行打磨处理，保证测试区域的表面平整均匀，打磨完成之后再次使用无水乙醇清理表面的打磨碎屑，确保测试区域的状态完全均匀。同一批次测试的平行试样，需要保证表面的处理状态完全一致，避免不同试样之间的表面状态差异过大，导致平行试验的结果离散性超出标准允许的范围。试样制备完成之后，不要直接用手触摸测试区域的表面，避免手上的油脂污染试样表面，改变试样的表面绝缘性能。

完成试样的前期处理之后，将试样平稳放置在设备的试样台区域，调整两个测试电极的位置，确保两个电极的下端面完全贴合试样的表面，每个电极对试样的作用力控制在1.0N±0.05N的范围，两个电极之间的间距调整到4.0mm±0.1mm，确保电极的位置完全符合标准要求。电极的安装过程中，要确认电极的下端边缘的30度斜面完全对准两个电极之间的间隙中心，保证电压可以稳定施加在两个电极之间的试样表面区域。电极安装调整完成之后，轻轻触碰确认电极不会出现移位的情况，装夹力度要适中，避免夹力过大损坏脆性的试样。

六、试验用污染溶液的配置要求

测试过程中用到的导电污染溶液，需要严格按照标准规定的成分配比进行配置，配置溶液所使用的水必须为蒸馏水或者去离子水，绝对不能使用普通的自来水，自来水里面含有的大量杂质离子会直接改变溶液的电导率，导致污染液的导电性能不符合标准要求，影响液滴的导电性能。配置过程中需要使用精度符合要求的电子天平称量对应的溶质，将溶质完全溶解在蒸馏水中之后，搅拌均匀，确保溶液内部没有未溶解的溶质颗粒。

配置完成之后的溶液，需要放置在干净的密封容器中存放，使用前要检查溶液内部是否出现浑浊、沉淀、滋生微生物的情况，如果出现以上任意一种情况，都不能继续用于试验测试。试验用的污染溶液尽可能做到现配现用，长时间存放的溶液电导率会出现缓慢变化，不符合标准规定的参数要求，影响后续测试结果的准确性。配置溶液的容器在每次使用之后，都需要使用蒸馏水反复冲洗干净，晾干之后再存放，避免容器内壁残留的旧溶液污染新配置的溶液。

每次试验开始之前，都需要检查滴液管路内部是否残留有上次试验的旧溶液，使用新鲜配置的溶液冲洗整个滴液管路，将管路内部残留的旧溶液全部替换掉，避免残留的旧溶液改变滴落液滴的电导率，保证每一滴滴落到试样表面的溶液参数都完全符合标准要求。滴液管路如果长时间没有使用，重新启用之前也需要用新鲜溶液冲洗至少3次，排空管路内部积存的杂质和残留液体。

七、滴液装置的校准调整步骤

滴液装置的状态直接决定液滴的大小、滴落的位置、滴落的间隔时间是否符合标准要求，试验正式开始之前需要完成滴液装置的调整工作。首先调整滴液针头到样品表面的高度，将高度控制在30mm到40mm的范围内，高度不合适的话，液滴滴落的速度会出现偏差，无法准确落在预设的落点位置。确认针头外径处于0.9mm到1.1mm的范围内，针头如果出现变形、堵塞的情况，要及时更换新的针头，保障液滴滴落的状态稳定。

滴液装置的液滴大小控制要求为50滴重量在0.997g到1.147g的范围内，20滴的重量在0.380g到0.480g的范围内，每次调整完滴液相关参数之后，可以先做简单的称重核验，连续收集定量的液滴放在精度满足要求的天平上称重，确认液滴的大小符合标准规定的要求。设备的液滴控制采用电磁阀实现，调整电磁阀的开合时间参数，就可以精准控制每一滴液滴的体积，让液滴大小稳定在标准规定的20mm³到30mm³范围内。

调整滴落间隔时间参数，将溶液滴落间隔时间设置为30s±5s，调整完成之后启动空载滴液流程，连续测试至少20次滴液间隔，确认每两次滴液之间的间隔偏差都控制在标准允许的范围内，没有出现提前滴液或者延迟滴液的情况。调整滴液管的水平位置，确认液滴的落点刚好落在两个电极间隙的中心位置，距离两个电极的距离相等，液滴滴落之后可以均匀在两个电极之间的试样表面铺展开，不会直接滴落在电极表面上，调整完成之后固定好滴液管的位置，确认试验过程中滴液管不会出现移位的情况。

八、设备运行操作全流程步骤

所有前期的试样制备、溶液配置、装置调整工作完成之后，就可以进入正式的试验操作环节，操作流程按照规范的顺序逐步开展，避免出现步骤颠倒引发的操作异常。第一步，将设备的电源线连接到符合要求的220V、10A、50Hz的外接电源上，确认所有线路的连接都稳固可靠，没有出现虚接松动的情况，打开设备的总电源开关，设备进入待机状态。

第二步，根据本次试验对应的标准要求，调整设备的调压器，将试验回路的施加电压调整到本次测试需要的电压数值，电压的可调范围覆盖0到600V，调整完成之后确认电压显示数值稳定，同时核验短路电流在1.0A±0.1A的时候，试验回路的电压下降数值不超过10%，确认设备的电气性能状态符合要求。

第三步，将装夹好试样的试样台平稳推入试验箱体内部，确认箱门完全关紧，试验箱体的门带有对应的安全防护结构，门没有关紧的状态下无法启动高压输出，避免试验过程中操作人员意外触碰内部的带电部件，引发触电隐患。确认箱门锁紧之后，启动试验运行程序，设备就进入自动测试流程。

测试运行过程中，设备会按照预先设置好的30秒间隔，定时向试样表面滴落标准体积的污染液，全程实时监控试验回路的电流状态。在自动测试过程中，设备会自动计数滴落的液滴数量，如果在滴落达到规定液滴数之前，试验回路的短路电流大于0.5A，并且这个状态维持2秒钟以上，设备内部的继电器就会立刻动作，自动切断电流回路，同时发出提示信号，指示该试品判定为不合格。如果试验过程中观察到试样出现明火燃烧的情况，设备的保护没有自动触发的时候，操作人员要立刻人工终止试验，按下设备的急停按钮，避免火情扩大。

如果试样顺利完成了规定数量的液滴滴落，没有出现触发不合格判定的电流情况，那么该试样在当前设定的试验电压下，就达到了对应的耐漏电起痕要求。单组试样测试完成之后，设备会自动停止滴液，切断试验回路的电压，等待操作人员取出完成测试的试样，开展下一个试样的测试工作。试验全部结束之后，按下箱体的排风扇相关控制按钮，将试验箱体内部的废气通过排气孔外接的排烟管道完全排出到室外，通风的时间不少于5分钟，等箱体内的废气完全排干净之后，操作人员再打开试验箱门，取出测试完成的试样，清理箱体内部残留的液体和杂物。所有测试完成之后，依次关闭设备的各个功能开关，最后关闭设备的总电源开关，断开外接的供电线路，确保设备完全断电。

整套试验操作流程的每一个步骤都对应了对应的防护机制，只要操作人员严格按照规范开展操作，就可以规避所有的操作风险，保障测试过程有序完成。

九、试验结果的记录与评定方法

每完成一个试样的测试，都需要及时记录对应的测试数据，记录内容包括试样的编号、试样材质信息、本次试验设置的电压数值、总滴落的液滴数量、试样是否触发不合格保护的结果、测试过程中观察到的试样表面变化情况。多组不同电压下的平行试样测试完成之后，汇总所有的测试数据，就可以得到对应绝缘材料的相比漏电起痕指数和耐漏电起痕指数。

相比漏电起痕指数指的是在标准规定的试验条件下，在50滴溶液滴落之前，不会引发试样漏电起痕失效的最高电压数值，该数值的评定需要通过不同电压梯度下的多组平行试样测试得到，需要保证至少两组以上的平行试样在该电压下完成50滴测试没有出现失效情况。耐漏电起痕指数指的是对应绝缘材料样品在规定的试验条件下，承受规定数量的液滴滴落之后不会出现漏电起痕失效的对应电压数值。

测试过程中如果出现异常情况，比如滴液中途中断、电压出现大幅波动，该组试样的测试结果作废，需要重新制备新的试样重新完成测试，异常工况下得到的测试数据不能纳入最终的结果评定。所有测试原始记录都需要妥善存档，标注清楚测试的环境温度、湿度、测试日期、操作人员信息，确保测试数据的可追溯性。

很多用户在测试过程中会遇到平行试样结果偏差较大的情况，这种时候需要逐一排查可能的影响因素，确认不同平行试样的表面处理状态是否一致，电极的接触压力和间距是否完全相同，滴液的落点是否都在电极间隙中心，排查调整完成之后再重新开展平行试样测试，降低结果的离散性，保证最终得到的性能指数准确。

十、设备日常使用的维护要点

GB/T4207耐漏电起痕测试仪器BLD-600V属于精密测试设备，日常使用过程中做好对应的维护保养工作，可以有效延长设备的使用寿命，保障长期输出稳定的测试结果。首先是电极的维护，电极的铂金部分直接接触试样表面，长期使用之后会出现磨损、氧化的情况，每次试验完成之后，都要使用干净的无尘布沾取少量无水乙醇，轻轻擦拭电极的表面，清理掉电极表面残留的导电污染物、试样碎屑，保持电极表面的清洁。如果电极表面出现明显的氧化发黑的痕迹，要使用细粒度的砂纸轻轻打磨电极的表面，打磨完成之后再用无水乙醇擦拭干净，保证电极表面的导电状态良好，避免电极接触电阻过大，影响试验回路的电流特性。定期检查电极的铂金部分长度，确认长度不小于12mm，如果长期磨损导致铂金部分长度不足，要及时更换新的电极，保证电极的性能符合测试标准的要求。

然后是滴液系统的维护，每次所有试验测试完成之后，都要用蒸馏水冲洗整个滴液管路，将管路内部残留的导电污染溶液全部冲洗干净，避免溶液长期留存腐蚀管路和电磁阀部件。定期检查滴液针头的状态，如果针头出现堵塞、变形的情况，要及时更换新的针头，保障液滴的滴落状态稳定。电磁阀属于频繁动作的易损部件，累计动作次数达到一定数值之后，要定期检查电磁阀的开合状态是否正常，滴液的控制精度是否符合要求，出现动作卡顿的情况及时更换对应的部件，避免出现滴液时间偏差过大的问题。

试验箱体的清洁维护也很重要，每次试验完成之后，都要将箱体内部洒落的溶液、试样碎屑全部清理干净，用干抹布擦拭箱体内部的工作台面，避免残留的导电溶液长期腐蚀箱体的铁板喷塑层，导致箱体出现锈蚀的情况。定期打开箱体的门通风，保持箱体内部的干燥，避免长期高湿环境导致箱体内部的线路出现锈蚀。箱体侧壁的排气孔要定期清理，不要被灰尘杂物堵塞，保证排气的通畅性，试验过程中产生的废气可以顺利排出到室外。

计时器、计数器、温控器这类电子元器件，要定期检查它们的运行状态，确认计时计数的精度符合要求，长期使用之后如果出现计时偏差大、计数不准的情况，要及时进行校准或者更换对应部件，保障测试流程的时间控制符合标准要求。定期检查设备的漏电保护器性能，按下漏电保护器的试验按钮，确认漏电保护功能可以正常触发，保障设备的用电安全。

十一、设备常见小故障的排查处理

日常使用过程中遇到小故障时，可先按照对应的排查逻辑逐一核查，很多常见的小问题可以快速自行解决，不需要返厂维修。第一种常见情况是滴液的间隔时间不准，出现滴液提前或者延迟的情况，首先检查电磁阀的供气或者供电线路连接是否松动，线路接触不良会导致电磁阀动作延迟，重新紧固接线端子之后就可以恢复正常；如果排查线路没有问题，再检查电磁阀的阀芯是否有杂物卡滞，拆开电磁阀清理掉内部的杂物之后就可以恢复正常的开合动作。

第二种常见情况是电压无法调整到设定的数值，首先检查调压器的滑动电刷是否出现接触不良的情况，断开设备电源之后，打开调压器的外壳，用干净的布擦拭调压器的线圈表面和电刷表面，清理掉表面的灰尘和氧化层，重新安装好之后再通电测试，一般就可以恢复正常的调压功能；如果排查调压器没有问题，再检查试验回路的接线端子是否出现松动虚接，紧固所有的接线端子就可以解决问题。

第三种常见情况是设备还没有滴落完规定数量的液滴就提前触发不合格保护，首先检查两个电极之间是否存在多余的试样碎屑、导电污染物搭接的情况，清理掉电极之间的杂物；之后再检查污染溶液的电导率是否过高，重新配置标准要求浓度的新鲜溶液，替换掉原来的旧溶液，就可以避免误触发保护的情况。

第四种常见情况是计数器计数不准，漏记或者多记液滴的数量，首先检查计数器的信号输入线路是否连接稳固，重新紧固接线；如果线路没有问题，再检查计数器的参数设置是否被意外改动，重新按照设备说明书的要求设置对应的参数，就可以恢复正常的计数功能。如果遇到按照以上步骤排查之后依然无法解决的故障，可以把故障发生时的详细现象记录下来，联系对应的技术支持人员，获取对应的指导解决方案，不要私自拆解设备的核心部件，避免引发额外的部件损坏。

十二、安全操作相关注意事项

GB/T4207耐漏电起痕测试仪器BLD-600V运行过程中会施加试验电压，操作过程中需要遵守相关的安全注意事项，保障操作人员的人身安全，避免设备出现意外损坏。第一点，设备的保护接地线路必须连接牢固可靠，定期检查接地线路的连接状态，确认没有出现松动、锈蚀的情况，避免设备外壳意外带电时无法触发漏电保护，引发触电风险。

第二点，调试、装夹试样的时候，必须先完全断开设备的试验回路电源，确认电压输出数值回到零位之后，再打开试验箱门将手伸入箱体内部开展操作，绝对不能在高压处于开启状态的时候触碰箱体内部的带电部件，避免发生触电伤害。装夹调试完成之后，确认所有工具、个人物品都全部从试验箱内部取出，再关闭箱门准备后续的测试操作。

第三点，试验过程中不要随意打开试验箱的门，也不要随意触碰设备的电源连接线，避免干扰试验的正常进行，同时降低触电隐患。如果试验过程中出现试样起火的情况，立刻按下急停按钮切断总电源，使用实验室配备的干粉灭火器扑灭明火，不要使用水直接泼洒箱体内部的明火，避免引发触电危险。

第四点，设备出现故障保险丝熔断的情况，必须更换相同规格的全新保险丝，不能使用其他规格的保险丝代替，更不能直接用导线短接保险丝的安装位置，否则会彻底失去过载保护功能，直接烧毁设备内部的核心电气部件，造成不可逆的设备损坏。设备的维修维护工作，需要由具备电气作业相关资质的人员完成，不熟悉电路结构的人员不要私自拆解设备的强电回路部件。

长时间不使用设备的时候，要断开设备的外接总电源，对设备整体做一次全面的清洁维护，将滴液管路内部的残留溶液全部清空晾干，用防尘罩盖住设备的整体外壳，避免灰尘长期堆积在设备的内部和表面，提升设备的长期存放状态的稳定性。

十三、设备标准化测试的行业应用价值

在电工电气产品质量管控的全流程中，GB/T4207耐漏电起痕测试仪器BLD-600V的应用可以为绝缘材料的性能评定提供标准化的支撑。对于绝缘材料生产企业来说，该设备可以用于不同配方的材料的性能筛选，帮助研发人员快速对比不同改性方案之后的耐漏电起痕性能变化，优化绝缘材料的配方体系，开发出符合不同应用场景性能要求的绝缘材料。

对于电工产品生产企业来说，该设备可以放在企业内部的质检部门，在原材料入厂检验环节，对采购回来的绝缘材料批次完成抽样检测，避免不合格的低性能绝缘材料流入生产环节，从源头把控产品的绝缘安全性能，减少后续产品在客户端出现绝缘失效故障的概率，降低产品的售后维护成本。

对于第三方检测机构来说，该设备可以搭建对应标准的耐漏电起痕测试能力，拓展相关的检测业务范围，为周边区域的电工产品企业提供标准化的检测服务，完善区域内的绝缘性能检测体系。在各类家电产品、工控自动化设备、新能源相关产品的质量核验工作中，该设备都可以发挥重要的作用，帮助相关生产企业提升产品的绝缘安全性能水平。

针对不同厚度、不同材质的固体绝缘材料，设备都可以按照标准流程完成对应的性能测试，输出的测试结果一致性好，可以为产品的设计优化提供有效的数据支撑，帮助产品研发人员针对性调整绝缘部件的结构设计，合理提升绝缘结构的安全冗余，保障产品在潮湿污染的工况下可以长期稳定运行。
