北广精仪GB/T1695-2005橡胶塑料工频耐电压介电击穿强度试验仪
关键字：绝缘材料击穿场强试验仪 ,板材电压击穿试验仪,聚酯薄膜电压击穿试验仪
- 产品简介：
- 通过人机对话方式，专用于固体绝缘材料（如绝缘漆、树脂、塑料、薄膜、陶瓷等）在工频电压下的击穿电压、击穿强度及耐电压测试。
产品介绍
一、文章导语与核心主题定位
在橡胶、塑料、复合材料、层压制品、绝缘薄膜、硅胶、EPDM、丁腈橡胶、氟橡胶、聚酰亚胺、PET、PP、PVC、环氧树脂、酚醛层压板等非金属绝缘材料的研发、来料检验、出厂质控、第三方检测与科研教学中，“工频电压下会不会被击穿”“能承受多高的电压而不破坏”“在额定工频电压下保持1分钟、10分钟、数小时是否安全”，始终是绕不开的核心电性能指标。

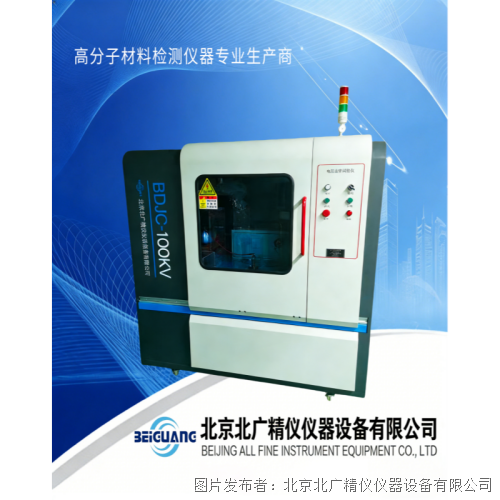

围绕这一需求，本文重点解读的对象是：GB/T1695-2005橡胶塑料工频耐电压介电击穿强度试验仪BDJC-100KV。该设备属于100KV级工频/直流绝缘材料电压击穿与耐电压综合测试系统，面向硫化橡胶、热塑性塑料、热固性塑料、橡胶塑料复合绝缘件等在商用工频50Hz条件下的介电击穿强度、击穿电压、耐电压能力进行规范化测试，同时满足GB/T1695-2005、GB/T1408.1系列、GB/T3333、GB12656、HG/T3330、ASTM D149等多类固体与薄型绝缘材料标准的方法学要求。
二、GB/T1695-2005标准背景与对100KV橡胶塑料测试的意义
GB/T1695-2005《硫化橡胶 工频击穿电压强度和耐电压的测定方法》由国家质量监督检验检疫总局和中国国家标准化管理委员会发布，2005年9月15日发布，2006年5月1日起实施，归口单位为全国橡胶与橡胶制品标准化技术委员会，起草单位包括西北橡胶塑料研究设计院等。该标准目前仍为现行有效版本，是硫化橡胶在工频条件下进行电气强度评价的基础国标，也被大量塑料改性、橡胶增韧、橡塑共混、绝缘护套、电缆附件、密封圈、减震绝缘垫生产企业作为内控测试依据。
标准明确其适用范围为：用连续均匀升压或逐级升压的方式，对试样施加交流电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此规定值为试样的耐电压值。
对橡胶塑料行业来说，这一标准的重要性体现在以下几方面：
第一，硫化橡胶、热塑性弹性体、橡胶改性塑料长期被用于低压电器、汽车线束护套、充电桩绝缘件、光伏接线盒、电机引接线、矿用电缆附件、轨道交通绝缘垫片，这些场景都可能遭遇湿热的、带电气老化的、局部放电累积后的电场应力。仅靠外观、硬度、拉伸强度、绝缘电阻不足以判断其高压安全性，必须补充工频击穿强度和耐电压测试。
第二，橡塑材料本身属于非均相或弱极性/极性介质，内部可能存在填料团聚、气孔、水分、炭黑导电网络局部富集、硫化不完全、增塑剂析出等问题。这些问题在低压下不明显，但在几十千伏每毫米的场强下容易成为击穿起点。100KV级试验仪的价值，就在于可覆盖从薄橡胶片、薄塑料膜到较厚层压板、绝缘构件的多厚度区间测试。
第三，GB/T1695-2005要求工频电源为频率50Hz的正弦波，波形失真率不大于5%；高压变压器容量、过电流继电器、调压均匀性、电极同轴度、试样预处理均有明确要求。这意味着不是随便一台高压发生器都能叫“符合GB/T1695-2005的橡胶塑料击穿强度试验仪”，设备必须具备可控升压、过流保护、自动判击穿、自动放电、数据记录等完整闭环能力。BDJC-100KV即是在这一标准框架下，向上兼容100KV输出的计算机控制型试验系统。
三、BDJC-100KV在橡塑材料检测中的系统定位
BDJC-100KV不是单一的高压电源，而是一套由高压发生单元、西门子PLC控制单元、计算机人机交互软件、无触点匀速升压模块、高压测量与采集单元、无线蓝牙安全控制模块、油浴/空气双介质试验腔、多重硬软保护回路共同组成的介电击穿与耐电压试验平台。
对橡胶塑料实验室而言，它的定位可以从四个层面理解：
一是“标准覆盖型”。它既可执行GB/T1695-2005中硫化橡胶的连续升压、逐级升压、耐电压三项核心程序，也可扩展执行GB/T1408.1固体绝缘材料工频电气强度试验、GB/T3333电缆纸/电容器纸类薄绝缘介质工频击穿、ASTM D149美标固体电绝缘材料工频介电击穿方法，因此适合多品类材料共线检测。
二是“高电压等级型”。100KV最高输出配合10KVA变压器容量、3KVA升压器容量，可支撑较厚橡胶板、多层复合绝缘结构、增强环氧树脂板、玻纤布层压板等在空气或绝缘油中的体击穿测试，不必因设备上限不足而改用外推法估算。
三是“安全隔离型”。其采用无线蓝牙发射与接收替代传统1米左右短数据线，在100KV击穿瞬间可有效避免高压反串控制端；蓝牙接收范围可达较长距离，实现人机分离操作，这对橡塑厂批量来料检、第三方检测外包业务尤其重要。
四是“数据可追溯型”。软件支持Windows窗口操作、动态曲线、Excel导出、自定义报告、历史数据按编号/日期/材料检索、远程维护与云端上传，可对接LIMS、MES或企业质量数据库，满足ISO/IEC17025实验室体系对原始记录、修改留痕、数据备份的要求。
四、橡塑材料工频介电击穿的基本原理
在工频50Hz交流电场下，将橡胶或塑料试样夹于上下电极之间，从零开始逐步升高电压，当电场强度超过材料当时当地的耐受极限时，试样内部会出现电子雪崩、局部放电发展为贯穿通道、碳化导通或熔融喷溅，宏观表现为电流陡增、电压骤降，这一现象即“电击穿”。
对橡胶塑料材料，击穿通常不是单一机理，而是多种机理耦合：
在较低厚度、较高纯度热固性塑料中，更偏向本征电子击穿或电击穿；在含填料、含气泡、含水分的橡胶中，孔隙局部放电引发的树枝化通道常是先导因素；在柔软橡胶薄片中，电极边缘场集中还可能诱发沿面闪络，而非真正体击穿；在绝缘油中测试厚试样时，若油质受潮或含纤维，则油本身先击穿，会掩盖材料真实水平。
因此GB/T1695-2005强调：对同批硫化橡胶一般不少于3个有效试样，板状试样常用黄铜电极，直径25mm±0.1mm、高度25mm±0.1mm、边缘倒圆2.5mm；管状试样另有内、外电极规范；试验介质优先为变压器油，2.5mm间距交货时击穿电压不小于35KV；连续升压与逐级升压的速度按预估击穿电压分段执行。BDJC-100KV的参数设置项正好覆盖这些可变条件，包括0.1KV/S至5.0KV/S的自由升压、空气/绝缘油介质、25mm/75mm/球电极/管材电极/线材电极/微型电极等组合。
五、三种核心试验方法在BDJC-100KV上的落地
5.1 连续均匀升压法（匀速升压）
这是GB/T1695-2005与GB/T1408.1中最基础的短时电气强度评价方法。设备从零电压开始，按设定速率匀速上升，例如0.5KV/S、1KV/S、2KV/S、5KV/S等，直到试样发生击穿，系统记录该瞬间电压值为击穿电压，再结合试样厚度得到击穿强度。
BDJC-100KV采用无触点原件匀速升压，淘汰旧款机械调压，升压曲线平滑、阶跃小、回程快，避免了碳刷调压器在高压段抖动、电弧、磨损导致的升压不均。对橡塑薄膜、1mm至3mm橡胶片、2mm至5mm塑料板，该方法可快速建立批次对比基线。
5.2 逐级升压法（梯度升压）
该方法更接近材料在接近工作场强下的临界耐受评价。按GB/T1695-2005，常以连续升压法所得击穿电压的50%为起始电压，停留1分钟后若未击穿，再按标准分级增量逐级上升，每级停留1分钟，直至击穿；击穿发生在升压过渡过程读前一级，发生在保压级则读该级。
BDJC-100KV软件中“梯度升压”模式可将起始电压、级差、保压时间、终止条件全部参数化，不必人工盯表切闸。对电缆附件用橡胶、高压绝缘套、电抗器外包绝缘这类“不允许瞬时击穿但允许长时电场”的制品，梯度升压比单次猛加更有工程参考价值。
5.3 耐电压试验（耐压保持）
耐电压试验不是求破坏值，而是验证“在规定工频电压下保持规定时间不击穿”。例如某橡胶垫片产品标准要求其1.5倍工作电压下耐工频1分钟或5分钟不击穿，则该电压即为判定阈值，而非继续往上打坏它。
BDJC-100KV软件设定耐压时间可大于10小时，支持交流或直流耐压、空气或油中耐压、固体或液体包围介质，配合自动放电与过流脱扣，可用于长时老炼筛选、批次抽样强化考核、绝缘结构定型验证。
六、试样制备、预处理与电极选择对结果的影响
要在100KV设备上获得可重复、可比对、可被审核接受的橡塑击穿数据，前端制样比主机本身还容易被低估。
板状硫化橡胶试样应按标准裁取平整表面，无裂纹、无气泡、无杂质、无明显机加工刀痕；试样表面可用无水乙醇布条轻擦去油污与脱模剂。塑料注射样、模压样、层压切片也应避免边缘毛刺。厚度测量至少取三点，取均值，薄试样建议读到0.001mm量级。
预处理方面，GB/T1695-2005及关联橡胶物理试验通则常要求试样在标准环境如23℃±2℃、相对湿度50%±5%或65%±5%条件下调节24小时；对吸湿敏感尼龙、酚醛、纸基层压板、不饱和聚酯团料更要严格控湿。
电极选择上，BDJC-100KV可配套板-板25mm/75mm国标电极、6mm小电极、球形电极、球-板电极、线材电极、管材电极、微型局部击穿电极、液体油杯电极等。橡胶薄片多优先25mm对称圆柱黄铜电极；塑料厚板可75mm上下板降低边缘效应；电线电缆绝缘套皮用线材电极；热缩管、橡胶管用电极包裹或导电粉末内电极；极小密封件、O型圈局部区域可用微型电极。
安装时必须保证上下电极同轴、试样与电极间无可见气泡、无倾斜、无预压伤。油中试验时要缓慢浸没，必要时提前在油中静置脱气；空气中试验则要防止角部飞弧，必要时加大电极间距或改入油浴。
七、空气与绝缘油两种介质的工程取舍
GB/T1695-2005明确硫化橡胶工频击穿优先可用变压器油作介质，交货指标为2.5mm间距下变压器油击穿电压不小于35KV；GB/T1408.1也允许按材料形态选用空气或液体介质。
在空气中做100KV级橡塑试验时，随电压升高，电极边缘、试样棱边、支架爬电距离不足处容易出现沿面闪络。闪络不是体击穿，却会被误记成材料击穿电压偏低，因此薄橡皮、薄PET膜、薄聚酰亚胺膜在空气中高频出问题。
绝缘油（变压器油、处理硅油等）的作用是包围试样与电极，抑制表面气体电离和沿面爬电，使电场更垂直穿透试样本体，从而得到更接近“体积击穿强度”的值。BDJC-100KV标配方便拆装油浴装置，可做空气/绝缘油双模式；对橡胶塑料共混、含填料EPDM、玻纤增强PA、环氧层压板的100KV上限测试，通常建议优先油中法，除非产品标准强制空气法。
但油中法也有前提：油要定期过滤除湿、测油自身击穿、避免旧油交叉污染；高温油或高温环境箱属定制项，用于150℃以上电机绝缘系统、硅橡胶耐热等级验证时再启用。
八、计算机控制、无线蓝牙与数据管理价值
BDJC-100KV采用计算机+西门子PLC的人机结构：计算机负责任务设定、曲线显示、报告生成、数据库检索；PLC负责实时采集、升压执行、过流/过压判断、跳闸与自动放电。
其无线蓝牙控制不是简单“省一根线”，而是在100KV击穿电弧、浪涌、反向电动势出现时，把操作位和高压台区做电气隔离。传统短数据线在极端反串下可能把数千伏残压引入工控机或伤人；蓝牙发射接收链路替代后，控制室可在远于高压危险半径的位置启停试验。
软件层面还引入双向电压电流干扰抑制技术，击穿瞬间同时捕捉电压陡降与漏电流突增，用“高电压判断+漏电流判断”双重判据，优于只靠电压跌落的老式设备，可减少假击穿、漏记、迟断问题。
数据管理上，历史试验可按时间、编号、材料牌号、批次、操作员、试验类型检索；曲线可叠图比较同一配方不同硫化时间、不同阻燃填料用量、不同厚度下的击穿分散性；结果可筛除无效样后重新统计；支持Excel导出、报告自定义打印、无限存储、云端协议上传与第三方系统对接，这对橡塑企业做配方迭代档案、CNAS实验室做溯源性文件很关键。
九、BDJC-100KV多重安全保护体系
100KV不是演示电压，是足以致死、起火、炸碎试样的工业高压。该设备围绕“先防人、再保机、后留证”构建保护：
其一为电压异常处理：包含超压保护、零电压复位保护、跳闸后电压自动回零、试验结束自动放电、实验结束自动放电、手动应急放电回路。
其二为电流与短路异常：包含试验过流保护、试验短路保护、漏电流0-150mA范围内可设保护阈值、内置熔断保护器，过载时烧断熔芯以隔断高压与控制系统。
其三为门禁与接地物理防护：包含安全试验门联锁保护，开门即切断高压；独立接地保护要求单独地线；漏电防护网与电弧自动卸压结构降低柜内击穿喷射伤害。
其四为软件与设备状态防护：包含软件误操作保护、参数越限拦截、设备故障报警保护、开机自检、运行中预警、通讯中断保底断电。
这些保护不应只在说明书里存在，而应写入实验室SOP：每次100KV试验前查接地桩、查油位、查门联锁、查急停、查放电蜂鸣/灯、查PLC与软件通讯，再投样升压。
十、计量校准、期间核查与日常维护
为保证BDJC-100KV长期维持≤1%级试验精度，建议出厂带校准证书，入实验室后每年至少一次外部计量；内部期间核查可每季度用标准分压器比对50KV、80KV、100KV点，用标准无感电阻核对漏电流通道。
校准重点包括：工频输出电压与高压探头/标准分压器读数偏差；升压速率在0.1、1、2、5KV/S档的实际斜率；击穿判断延时；耐压计时误差；自动放电残压衰减时间；门联锁与急停响应。
日常维护上：高压变压器、电极杆、油杯外表面保持干燥洁净；绝缘油按期介损与击穿电压复测，浑浊换油；蓝牙天线与接收端不被金属柜完全屏蔽；PLC柜滤网清灰；长时间100KV耐压后让变压器冷却再续做下一组；所有100KV试验原始曲线、参数截图、作废标记存入同一文件夹，不单存最终报告。
十一、典型橡塑材料测试案例思路（非承诺数据）
某新能源汽车高压线束护套用硅橡胶，按企业规范引用GB/T1695-2005做工频耐电压与击穿强度双项：取同批硫化胶片裁成不少于5组有效样，23℃/50%RH调节24h，油中25mm黄铜电极，连续升压2KV/S，得一批击穿电压后算分散带；另取样做50Hz、1.2倍额定耐压1min不击穿筛选。若BDJC-100KV记录中出现个别低值伴随沿面爬弧声、油泡破裂，应复查是否为边缘飞弧而非本体击穿，而不是简单判整批不合格。
再如玻纤增强尼龙PA66-GF30用于低压电器灭弧罩支架，厚度3.5mm至5mm，若空气中断续100KV边缘放炮，则改油浴+75mm板电极重测；若油中仍低于产品安全系数要求，则说明填料取向、玻纤外露或吸湿致孔洞是关键缺陷源，需回头改干燥工艺或模温曲线。
十二、常见长尾问题解答
问：GB/T1695-2005橡胶塑料工频耐电压介电击穿强度试验仪BDJC-100KV能测哪些材料？
答：可用于硫化橡胶、硅橡胶、EPDM、丁腈橡胶、氯丁橡胶、天然胶板、氟橡胶，以及PVC、PE、PP、PA、PC、ABS、PET薄膜、PI膜、环氧板、酚醛层压板、DMC/BMC、云母复合、绝缘漆膜、橡胶塑料共混件等固体绝缘介质在100KV内工频或直流下的击穿与耐压测试。
问：BDJC-100KV和50KV电压击穿仪差别在哪？
答：核心差别在最高输出与容量：100KV型号最高输出100KV、变压器容量10KVA、升压器3KVA、变比1:1000；50KV型号通常最高50KV、变压器3KVA、变比1:500。厚层压、厚橡胶、复合绝缘结构更依赖100KV上限。
问：橡胶薄片在空气中100KV打不住是不是设备不行？
答：不一定。很多情况是沿面闪络或边缘放电，不是材料本体击穿。应先换大电极、倒角、改绝缘油介质、加大爬电距离后再判断。
问：100KV击穿试验要不要专人持证？
答：高压试验应至少两人操作，使用者具备正规实验室高压安全经验；GB/T1695-2005也提示本标准未穷尽所有安全问题，实验室须建SOP、应急预案、接地与联锁验收。
问：软件只记电压不记电流会漏判吗？
答：会。纯电压判据在微弱预击穿、电弧重燃、油中缓击穿时可能延迟；BDJC-100KV采用电压/电流双判、高电压判断+漏电流判断，更适合橡塑复杂击穿形态。
十三、性能参数
最高输出电压：100KV
变压器容量：10KVA
升压器容量：3KVA
工作电压：220v±10%的单相交流电压和50Hz±1%的频率
控制方式：西门子PLC
试验方式：交流/直流试验：1、匀速升压 2、梯度升压3、耐压试验
试验介质：空气/绝缘油标配方便拆装的油浴装置
升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压
升压速度：0.1kv-5.0kv/s自用设定
耐压时间：软件设定>10H
试验精度：≤1%
漏电流选择：0-150mA
控制方式：232/485/口
控制方式：无线/有线可选
击穿判断方式：电压/电流
放电方式：自动放电
变压器变比：1:1000
采集方式：变压器0-100v输出
升压速度：0.1-5.0kv/S
耐压环境：固体；液体。定做高境高温油
击穿判断方式：高电压判断、漏电流判断
放电方式：实验结束自动放电
十四、结语：100KV级橡塑电气强度检测的设备选型要点
回到“GB/T1695-2005橡胶塑料工频耐电压介电击穿强度试验仪BDJC-100KV”这一标题本身，它不是单纯把50KV仪器放大铁芯就行，而是要在100KV残余能量、油中电弧、反向浪涌、远程操控、长时耐压发热、数据审计追踪等多重约束下重新做系统设计。对橡胶塑料用户而言，选型时应重点看五件事：
一看标准覆盖：是否真能跑GB/T1695-2005连续/逐级/耐压三法，而不只是贴标准名。
二看升压质量：是否无触点匀速、是否多档可设、是否击穿前后无大过冲。
三看判据冗余：是否电压+电流双判、是否自动放电、是否残压回零。
四看安全隔离：是否无线/长距离控制、是否门联锁、接地、熔芯、电弧卸压齐备。
五看数据合规：是否可导出原始曲线、是否无限存储、是否支持LIMS/MES/云端，能否通过实验室扩项评审的文件审查。
在上述维度中，BDJC-100KV所公开的100KV、10KVA、西门子PLC、0.1-5.0KV/S、≤1%、0-150mA、1:1000、空气/绝缘油双介质、无线有线双控制、十二重以上保护等特征，已较完整覆盖橡胶塑料工频介电击穿与耐电压实验室的主流合规需求。对从事高压橡塑绝缘件、新能源线束护套、变压器套管附件、电容器边缘绝缘、电机槽楔与绑扎带、轨道交通橡胶绝缘垫等产品质量验证的机构，该类100KV级试验仪正在从“可选高端设备”变为“批次放行刚需设备”。
