北广精仪GB/T3074.4-2016石墨电极热膨胀系数测定仪

产品介绍

一、产品概述

在炭素材料及无机非金属材料的研究与质量控制体系中，热膨胀系数（Coefficient of Thermal Expansion，简称CTE）是评价材料受热过程中尺寸稳定性的核心热物理参数。对于石墨电极而言，其热膨胀系数直接关系到电弧炉炼钢过程中电极的抗热震性能、连接部位的气密性及高温使用时的结构安全性。GB/T 3074.4-2016《石墨电极测定方法 第4部分：热膨胀系数（CTE）测定》对石墨电极热膨胀系数的试样制备、试验条件、测试方法及结果计算作出了明确规定。DRPY-1400型热膨胀系数测定仪（真空膨胀仪）严格按照该标准及相关国家标准研制，同时满足GB/T 7320-2018《耐火制品热膨胀试验方法》、GB/T 16920-2015《玻璃 平均线热膨胀系数的测定》、GB/T 3810.8-2016《陶瓷砖试验方法 第8部分：线性热膨胀的测定》等标准要求，适用于石墨电极、炭素材料、耐火材料、陶瓷、玻璃、釉料、金属及合金等固体材料在室温至1400℃温度区间内线性热膨胀量和平均线热膨胀系数的测定。

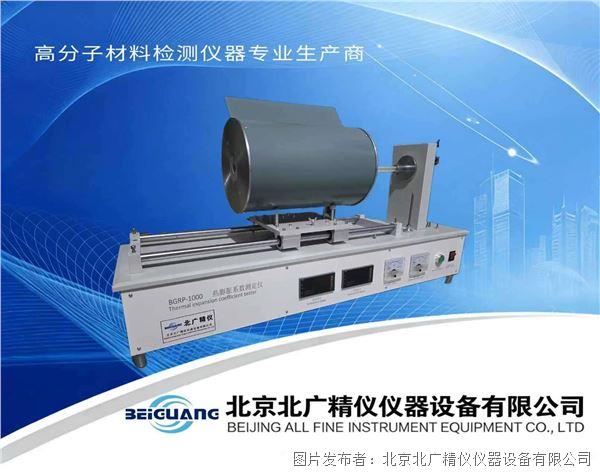

GB/T3074.4-2016石墨电极热膨胀系数测定仪采用推杆式（顶杆法）测量原理，整机由高温加热炉、刚玉材质测试架与低摩擦直线轴承传动推杆系统、高精度光栅测微位移传感器、微电脑程序控温系统、真空及气氛保护装置、数据采集与计算机处理终端六大部分组成。加热炉最高工作温度1400℃，发热元件选用硅碳棒，炉膛均温区长度可覆盖常用试样全长，控温精度±1℃，升温速率0～30℃/min程控可调。位移测量采用分辨率0.1μm、量程±12.7mm的高精度光栅测微传感器，通过刚玉推杆无摩擦传递试样受热产生的微小长度变化，系统可自动扣除测试架自身热膨胀并进行温度漂移补偿，确保膨胀量测量的真实性与重复性。仪器配备真空密封系统，可抽真空至0.1MPa（表压负压约-0.1MPa即约10⁻¹Pa～10²Pa量级密闭真空度，依真空泵配置而定），亦可通入高纯氮气、氩气等惰性保护气氛，有效防止石墨电极及易氧化材料在高温测试过程中的表面氧化，保障测试数据的代表性与可比性。

与常规常温或空气氛围膨胀仪相比，GB/T3074.4-2016石墨电极热膨胀系数测定仪针对石墨电极及碳素材料测试需求进行了多项针对性设计：石墨及炭素材料在400℃以上空气中即开始明显氧化，氧化不仅改变试样质量与微观结构，还会引起尺寸变化干扰测试结果，本机配置的真空及惰性气氛系统可从根源上抑制高温氧化；针对石墨热膨胀系数较小（通常1～5×10⁻⁶/℃）的特点，采用0.1μm分辨率的衍射光栅位移传感器与直线轴承无摩擦传动，能可靠捕捉微米乃至亚微米级的尺寸变化；针对膨胀仪自身系统误差（刚玉推杆、测试架、炉体热变形等），软件内置石英标样与刚玉标样双标样校准及自动补偿算法，测试前通过标准物质空白试验标定系统膨胀曲线，测试中自动扣除，减小系统偏差。整套设备所有操作均通过计算机界面完成，软件自动记录温度—膨胀量数据，按标准公式实时计算线膨胀率、平均线热膨胀系数、瞬时线膨胀系数及体膨胀系数（已知泊松比时可算），绘制膨胀率—温度曲线与膨胀系数—温度曲线，支持数据存贮、回溯、打印及导出，满足炭素厂质检中心、第三方检测实验室、高等院校及科研院所材料热物性研究的日常工作需求。

二、结构设计与组成

DRPY-1400型热膨胀系数测定仪的整体结构可分为高温炉体组件、试样测试与传动组件、真空及气氛控制系统、温度控制与测量组件、位移测量组件、数据采集与计算机控制终端六个功能模块，各模块经机械框架集成为一体，协同完成"程序升温—同步测长—自动补偿—结果计算"的全过程测试。

高温炉体组件为管式或开启式圆管炉结构（依具体机型为卧式或立式布置，原理相同），炉管材质通常为刚玉陶瓷管，耐高温且化学惰性较好，不与试样或保护气氛发生反应。炉管外周沿轴向分布多支硅碳棒发热元件，通过合理排布使炉管内形成足够长度的均温区，均温区内试样及热电偶热端所处的温度梯度控制在标准允许范围。炉壳与炉管之间填充多晶氧化铝纤维或陶瓷纤维隔热材料，减少热散失并降低外表面温度。炉体一端设置可开闭的密封端盖，端盖上集成真空接口、气氛进出口、热电偶引出孔及推杆导向密封件，关严后可与真空泵及气路连通构成密闭测试腔。炉体配有风冷或自然冷却结构，高温试验结束后可加速降温，缩短相邻两次测试的间隔。

试样测试与传动组件包含试样基座（固定端）、刚玉推杆（移动端）、刚玉测试架及直线轴承导向机构。测试时，加工好的棒状或片状试样置于刚玉测试架的V型或平面卡槽中，试样一端抵住固定挡块（此端为参考零点），另一端轻触刚玉推杆端面，推杆外加恒定微小接触力（由配重或弹簧提供，通常远小于使脆性试样受压变形的力），确保试样受热膨胀时能推动推杆同步位移而不产生间隙或滑脱。推杆穿过炉体密封端盖上的直线轴承伸入炉膛，直线轴承内部为低摩擦滚珠或滑动衬套结构，摩擦阻力极小，试样膨胀产生的微米级位移可无阻滞传递至炉外位移传感器测头。刚玉材质测试架及推杆本身具有很小的热膨胀系数且在1400℃以下高温尺寸稳定性优良，其自身随温度升高产生的微小伸长量通过标样校准后在软件中予以扣除。测试架设有标准化卡槽，可兼容截面2mm×2mm至15mm×15mm、长度20mm～150mm的方形或圆形截面试样，试样安放到位后旋紧微调锁紧螺母使推杆与试样端面贴合，调整光栅传感器初值至合适量程区间即可开始测试。

真空及气氛控制系统由台式或旋片式真空泵、真空管路、真空表（或电阻真空计）、电磁截止阀、气氛进气调节阀、气体流量计及炉体密封圈组成。测试前先启动真空泵将炉管内空气抽出至设定真空度，关闭真空阀保压检查密封性，确认无泄漏后可根据需要充入高纯惰性气体至微正压（通常0.02～0.05MPa表压），使测试全程在惰性气氛保护下进行；亦可持续以低流量吹扫保持动态气氛。对于石墨电极等易氧化材料，推荐先抽真空再充惰气并重复1～2次置换残留氧气，然后保持惰气微正压测试。真空密封采用氟橡胶或金属密封结构，可耐受1400℃短时高温烘烤，长期使用需注意密封圈老化更换。

温度控制与测量组件包括控温热电偶、测温热电偶、补偿导线及微电脑程序控温仪。控温热电偶（通常为S型或K型依温度段选用，高温段多用铂铑10－铂S型）热端靠近试样均温区但不接触试样，用于闭环PID控温——比较设定升温程序与实时炉温，输出调节信号控制可控硅模块改变硅碳棒加热功率，实现0～30℃/min范围内任意升温速率及多段程序升温（如升温—保温—再升温）。测温热电偶热端尽量接近试样中部或插入试样旁侧标准测温孔中，实时采集试样所处实际温度，该温度值参与膨胀系数计算，因此要求热电偶经检定并在有效周期内使用。控温仪具备超温保护、断偶报警、斜率补偿等功能，保障长期程控升温的稳定性。

位移测量组件的核心是高精度光栅测微传感器（光栅尺），其测头与刚玉推杆外端刚性连接，推杆随试样膨胀或收缩产生的位移直接转化为光栅莫尔条纹信号，经信号调理电路细分、计数后得到位移数值。传感器量程±12.7mm，涵盖从室温到1400℃全温区各类常见材料膨胀收缩总量及装样调零余量，不需中途更换量程。分辨率0.1μm（即万分之一毫米），测长精度0.2μm，能满足石墨电极等低膨胀材料微小形变的可靠分辨。传感器自带温度补偿电路并在出厂时经激光干涉仪标定，配合软件自动零位校正与满量程校正功能，可消除安装引入的零点偏移。系统测量误差经计量标定在±0.1％～±0.5％范围内（依标定用标准样及温度区间而定）。

数据采集与计算机控制终端为一台工业级或商用台式计算机，配置不低于8G内存、256G固态硬盘及21.5英寸显示器，通过RS232/USB或以太网接口与仪器主控板通信。上位机软件运行于Windows环境，提供全中文图形化操作界面，功能涵盖：试验参数设置（上限温度、升温速率、恒温段、采样间隔最小1℃、保护气氛选择等）、手动/自动调零、启动/暂停/停止测试、实时曲线绘制（温度—位移、温度—膨胀率、温度—膨胀系数）、标样校准向导、历史数据查询与对比、报表生成与打印等。软件内置GB/T 3074.4-2016及GB/T 7320-2018等标准计算公式，也可由用户自定义计算公式，适应科研特殊需求。

三、性能参数

1、最高炉温：1400℃

2、升温速度：0-30℃/分可调，微电脑程序控温，控温精度±1℃

3、计算机自动计算膨胀系数、体膨胀系数、线性膨胀量，急热膨胀

4、变形测量采用高精度光栅测微传感器，测量量程范围：±12.7mm，分辨率：0.1μm，精度0.2μm，自动校正量程。膨胀值测量量程范围大，试样调整范围增大

5、自动记录、存储、打印数据，打印温度-膨胀系数曲线，温度间距自由设定，最小间距1℃

6、自动计算补偿系数并自动补偿，也可人工修正

7、试样范围：(2~15)×(2~15)×(20~150)mm，方形/圆形均可测量。可对试样分别进行气氛保护，可抽真空，真空度0.1MPa，配备真空泵

8、仪器配有标准计算机接口，可与通用计算机相联，所有试验操作均计算机界面完成，操作方便易学并提供全套软件

9、测试架材质：刚玉

10、发热元件：硅碳棒

11、采用高性能直线轴承传动，实现膨胀值无磨擦传递，传动精度及重复性极好

12、系统测量误差：±0.1~0.5%

13、电源电压：220V±10%，2KW

14、提供数据处理和控制系统1套，配置不低于8G内存、256固态硬盘、21.5英寸显示器，并提供全套软件

配置：含膨胀仪主机壹台，软件壹套，石英标样壹个，刚玉标样壹个，真空密封装置壹套，真空泵壹台，联想台式电脑壹台

四、热膨胀系数测试原理

热膨胀系数测定的物理基础是固体材料受热时原子热振动振幅增大导致宏观尺寸增大的现象。对于各向同性均匀固体，在温度T₀到T的区间内，其长度变化近似满足：

ΔL＝L₀×α×(T－T₀)

式中 L₀ 为试样在参考温度T₀（通常为室温或起始测试温度）下的原始长度，ΔL 为温度升高至T时的长度增量，α 为该温度区间的平均线热膨胀系数（Average Linear Thermal Expansion Coefficient，CTE），单位通常为10⁻⁶/℃（即μm/m·℃）。

实际测试中无法直接测量原子间距变化，而是通过推杆式膨胀仪测量试样宏观伸长量。DRPY-1400的工作流程为：将长度为L₀的试样放入刚玉测试架，一端固定，另一端靠紧刚玉推杆，推杆外端与光栅位移传感器接触；启动真空或气氛置换后按设定速率程序升温；随着温度升高试样膨胀推动推杆，位移传感器连续记录推杆位移 S(T)；同时测温热电偶记录试样附近实际温度 T。

若测试系统（刚玉推杆、测试架、炉体密封组件等）自身也会因受热产生微小伸长量 S_system(T)，则传感器测得的位移是试样真实膨胀与系统膨胀的叠加：S_measured(T)＝ΔL_specimen(T)＋S_system(T)。为获得准确的 ΔL_specimen(T)，必须先做系统校准——用已知热膨胀行为的标准物质（如NIST可追溯的高纯石英标样或刚玉标样）在相同条件下进行空白试验，得到 S_system(T)＝S_std_measured(T)－ΔL_std(T)，其中 ΔL_std(T) 为标准物质证书给出的长度变化。将此 S_system(T) 存入软件，正式试样测试时软件自动从 S_measured(T) 中扣除，得到修正后的试样膨胀量 ΔL_specimen(T)＝S_measured(T)－S_system(T)，再按公式计算线膨胀率 ε(T)＝ΔL_specimen(T)/L₀×100％ 及平均线热膨胀系数 α＝[L(T)－L₀]/[L₀×(T－T₀)]。

对于石墨电极热膨胀系数测定，GB/T 3074.4-2016通常规定试样尺寸为长约50mm（或按标准允许的其他长度）、截面适当（如10mm×10mm或Φ10mm）的圆柱体或方柱体，平行端面需磨平并相互平行，测试温度范围一般为室温～600℃或室温～1000℃（依产品要求），升温速率多选用(5±1)℃/min，测试结果取室温至规定上限温度区间的平均线热膨胀系数，以10⁻⁶/℃表示。由于石墨及炭素材料热膨胀具一定各向异性（挤压成型石墨沿挤压方向与垂直方向CTE可能有差异），制样时需注意取样方向并记录，必要时分别沿平行与垂直挤压方向取样测试。

光栅测微传感器的工作原理为：主光栅尺（刻度间距通常20μm或更小玻璃衍射光栅）与扫描头（指示光栅）相对位移时产生莫尔条纹移动，通过光电接收元件将光强变化转为正弦电信号，经细分电路（可达数十至百倍细分）得到与位移成比例的脉冲计数，从而实现纳米至亚微米级分辨。相比传统差动变压器式（LVDT）位移传感器，光栅传感器无电感线圈温漂问题，长期零点稳定性好，更适合与高温炉近距离安装的场合。配合直线轴承无摩擦传动，推杆位移可线性、滞后极小地传递至光栅测头，确保微量膨胀不失真采集。

五、石墨电极试样制备与装样

按GB/T 3074.4-2016及仪器要求制备合格试样是保证CTE测试结果有效的前提。石墨电极试样通常从成品电极本体或等静压石墨块体上截取，取样部位应具有代表性，注意记录相对于原始坯体压制方向或挤压方向（对于各向异性评价尤为关键）。

试样形状推荐为长方体条状或圆柱体。长方体试样截面边长宜在4mm～10mm之间（仪器允许2mm～15mm），长度宜为50mm（允许20mm～150mm，常用50mm±0.5mm），两端面需磨平、相互平行且垂直于试样纵轴，平行度一般要求不大于0.02mm，表面粗糙度Ra不大于1.6μm。圆柱体试样直径通常6mm～10mm，长度同前述要求，端面同样需磨平抛光。过大的截面会导致炉内径向温差增大，过小则加工与安放难度增加，50mm×10mm×10mm方条或Φ10mm×50mm圆柱是较常用的尺寸。

加工方法宜采用低速金刚石切片机或精密切割机截取毛坯，再用金相砂纸或研磨机将两端面磨平抛光至要求精度，避免用力过大导致石墨表层微崩缺或产生加工应力（石墨较软，过度压紧会使棱角崩落）。加工后用洗耳球吹去或软毛刷扫除石墨粉，不可用水清洗（石墨吸水或使微粉嵌附孔隙影响尺寸），必要时用干燥压缩空气吹净，置于干燥器内待测试。测量试样初始长度L₀应使用分度值0.01mm以上、最好0.001mm的光学或数显测长仪，在试样室温和标准温湿度条件下测量，测量方向沿试样纵轴取两端面中心距，每个试样测三次取平均值作为L₀输入软件。

装样操作步骤：开启仪器计算机及控制软件，在"调零/装样"模式下微开炉体端盖（或平移炉体依结构），将试样轻放入刚玉测试架V型槽，使试样一端顶紧固定挡块，另一端与刚玉推杆端面中心对正并轻轻接触——推入推杆至软件显示位移值刚发生微小跳变（表示已接触但未压缩试样），旋紧推杆导向锁紧螺母固定当前位置，点击软件"置零"或"记录初值"，关闭端盖均匀拧紧密封螺栓。确认真空或气氛管路连接后，先抽真空观测真空表数值稳定，保压无大幅下降证明密封良好，按需要充入惰性保护气至微正压。装样过程中避免用金属工具直接刮碰刚玉推杆端面以防损伤，石墨试样质脆装夹用力应适度，过紧可能使试样受压微变形影响初始零位。

每次正式测试前建议用附带的石英标样（已知α值）或刚玉标样做一次系统校准运行，校准所得系统膨胀曲线软件自动保存供后续试样测试扣除使用。若连续测试同类材料且环境条件未变，校准曲线可在有效期内重复使用；更换测试温度上限、升温速率或拆卸重组装测试架后均应重新校准。

六、温度控制与测量系统

DRPY-1400的温度控制回路由程序控温仪、可控硅调功模块、硅碳棒加热元件及控温热电偶组成闭环系统。用户可在计算机软件或控温仪面板上设置多段升温程序，例如：起始室温→以5℃/min升至200℃→恒温5min消除试样与炉体热滞后→再以5℃/min升至800℃→结束。控温仪内置PID参数自整定功能，初次使用或在大幅变更升温速率、最高温度时可运行自整定获得较优P（比例带）、I（积分时间）、D（微分时间）参数，使温度跟踪设定曲线时无超调或小幅超调后迅速稳定。控温精度±1℃指稳态恒温段炉温波动不超过此值，动态升温段实际炉温与设定程序的温度偏差也在标准允许范围内。

测温热电偶的选择与安装对膨胀系数计算至关重要。对于最高1400℃的测试通常采用S型（铂铑10－铂）热电偶，其热电势稳定性好、抗氧化能力强，在室温～1400℃范围可保证优于±1.5℃的测量不确定度（经计量检定后）。热电偶热端应尽量贴近试样中部外侧（对于小管式炉常将热电偶插入靠近试样位置的测温孔或紧贴试样旁侧刚玉管外壁，仲裁试验可将细偶丝从推杆旁引入直接接触试样端面或插入试样中心预制小孔——石墨电极制样时可加工中心浅盲孔），目的是测得试样本身温度而非炉壁温度。需注意热电偶冷端补偿要正确连接，补偿导线型号须与热电偶匹配，避免接触热电动势引入误差。

升温速率对膨胀曲线形态及测值有轻微影响——速率过快时试样内部存在温度梯度（表面与心部温差），同时位移传感器响应与热滞后也会使膨胀曲线沿温度轴偏移，故标准方法多规定(2～5)℃/min的升温速率，对相变明显或导热差的材料可降至1℃/min。DRPY-1400软件允许自由设定升温速率并分段编程，如低温段快速升至某温度避开水汽影响，再降至较慢速率过关键温区，灵活适应不同材料特性。控温仪具备斜率限制功能防止用户误设过大速率损坏硅碳棒或造成过大温场不均。

超温保护方面，控温仪可设置温度上限报警值（如1450℃），当偶然原因使炉温超过此值立即切断加热电源并声光报警。硅碳棒属电阻随使用时间增长的老化元件，新棒与老化棒阻值差异大，更换硅碳棒后需重新调整控温仪输出匹配参数或按说明书配接相应调压器，确保加热功率与程序匹配。

七、真空与气氛保护系统

石墨电极及许多炭素材料、某些金属粉末、易氧化非氧化物陶瓷在高温空气中会发生氧化反应，氧化产物使试样质量减轻、表面形成疏松层或产生体积变化，严重干扰热膨胀的真实测量。DRPY-1400配备的机械旋片式真空泵及真空密封组件可将测试腔抽至低真空（典型极限真空度可达10⁻¹Pa～10²Pa量级，依泵及密封状况），再通过进气阀充入高纯氮气或氩气（纯度≥99.999％）至略高于大气压（0.02～0.05MPa表压），反复抽充2～3次可大幅降低残氧量，之后维持动态吹扫或静态微正压进行测试。

真空系统操作要点：装样闭盖后先开启真空泵，缓慢打开真空截止阀避免突然抽气使细碎石墨粉吸入泵油（可在泵入口加装捕集器或粉尘过滤器），观察真空表指针上升（负压值增大），达到所需真空度后关闭真空阀，停泵并观察真空表是否保压——若数分钟内压力明显回升说明有漏气，需检查密封圈是否完好、端盖螺栓是否均匀拧紧、各接头卡箍是否紧固。确认密封良好后打开充气阀缓充惰气，注意充气流速不宜过猛以免吹动推杆改变零位。测试中可通过气体出口流量计观察是否有持续微流量吹扫，也可完全关闭出气口保持静态正压，但需注意温升时气体热膨胀会使腔内压力略增，应留有安全阀或泄压孔防止超压。

密封圈材质通常为氟橡胶（Viton），短期可耐150℃～200℃烘烤，长期在高于200℃环境下会加速老化变硬失去弹性，故高温试验结束炉温降至150℃以下再开盖取件，若发现密封圈表面龟裂、压扁不回弹应及时更换。对于超高纯惰气保护要求极高的研发测试，可选用金属密封结构的膨胀仪型号或在常规型号上加装分子泵组提升本底真空度。

气氛保护不仅适用于石墨类材料，对某些易吸氧变价的过渡金属氧化物陶瓷、非晶合金等也有应用。对于不易氧化的惰性材料（如钠钙玻璃、铝硅酸盐耐火砖）在空气中测试亦可获得可靠数据，此时可省略抽真空直接通空气或常压测试，软件中标记"空气氛围"即可。灵活切换真空/惰气/空气三种模式使同一台设备可服务于多种材料体系。

八、光栅位移测量与系统校准

位移测量子系统是膨胀仪的数据敏感前端，其性能直接决定CTE测试的不确定度。DRPY-1400采用高精度透射式或反射式玻璃光栅测微传感器，光栅栅距典型值20μm，经电子细分可达4096倍以上，实现0.1μm（即100nm）的有效分辨率，满量程±12.7mm对应可测最大膨胀或收缩量约12.7mm——对长度50mm的试样而言相当于可测至约254×10⁻⁶的总应变，完全覆盖常见无机非金属及金属材料全温区膨胀量且有充裕调零余量。

传感器安装时测头轴线应与推杆轴线同轴，确保推杆只沿轴向位移而不受侧向力或弯矩。推杆与导向套之间靠高性能直线轴承保证低摩擦系数（通常＜0.01），摩擦力对应的迟滞误差远小于光栅分辨力，因此在升温与降温过程中膨胀—收缩曲线基本重合（无显著回线），重复性优良。为消除因装配引入的零点漂移，装样后正式升温前软件执行"自动零位校正"——记录当前推杆位置为位移零点（对应温度T₀下的L₀位置），测试中所有位移值均相对此零点计算。

系统校准（空白试验）是获得准确结果的必要步骤。取经计量检定并附有证书的高纯石英标样（熔石英，线膨胀系数已知，如α≈0.55×10⁻⁶/℃（0～300℃区间）或随温度变化的详细数值表）或刚玉标样（单晶/多晶Al₂O₃，α≈8～9×10⁻⁶/℃（室温～1000℃）），按与试样完全相同的条件装入测试架（注意标样长度L₀需精确测量录入），在相同升温程序下运行测试得到测量位移—温度曲线 S_std(T)。已知标样真实膨胀 ΔL_std(T)＝L₀_std×α_std(T)×(T－T₀)，则系统自身膨胀曲线为 S_system(T)＝S_std(T)－ΔL_std(T)。软件将 S_system(T) 存为当前系统的校准文件，后续测试任何未知试样时自动执行修正：ΔL_true(T)＝S_sample(T)－S_system(T)。

若实验室具备条件，也可用长度已知的惰性参照棒（如已知CTE的刚玉参比棒）做差示法双棒校准进一步验证，但DRPY-1400标配的单推杆法配合标样校准已能满足GB/T 3074.4-2016及GB/T 7320-2018要求。需注意标样使用前应检查表面无划痕、无污染、无裂纹，用后清洁保存于干燥皿；定期（如每半年或拆装后）重做校准，确保系统误差模型不过期。当测试温度上限改变（如从600℃改为1200℃）或更换硅碳棒、改变炉体装配状态时也应重新校准。

九、软件功能与数据处理

配套测试软件是DRPY-1400实现全自动测试与智能数据分析的核心。启动软件后主界面显示设备连接状态、当前炉温、位移初值及工作状态。主要功能模块包括：

试验方案设置模块——用户输入试样编号、材料名称、原始长度L₀、密度（可选，用于体膨胀换算）、测试温度上限Tmax、升温速率、恒温段（可多段）、采样间隔（最小1℃即每升温1℃记录一点，也可按时间如每2秒记录）、保护气氛类型等参数，软件据此生成控温程序并预设数据处理模板。内置标准库可一键调用GB/T 3074.4-2016石墨电极CTE测试、GB/T 7320-2018耐火材料测试、GB/T 16920-2015玻璃测试等典型方案，也可自建方案存档复用。

实时监测与绘图模块——测试开始后屏幕分区域动态刷新温度—时间曲线、位移—温度曲线、线膨胀率—温度曲线及平均线膨胀系数—温度曲线（后者按滑动窗口实时计算）。各曲线可用鼠标滚轮缩放、拖拽平移查看细节，温度光标可任意拖动读取对应膨胀量数值。若升温中发现温度异常波动或位移突跳（可能为试样松动或推杆卡滞）软件会弹窗提示但不中断测试（除非触发安全限值），便于操作员判断是否需中止。

数据处理与计算模块——测试结束或中途暂停时可点击"计算结果"，软件按录入的L₀及扣除系统膨胀后的ΔL(T)自动算出：线膨胀率 ε(T)＝ΔL(T)/L₀×100％；平均线热膨胀系数 α_avg＝[L(T)－L₀]/[L₀×(T－T₀)]；若用户输入泊松比ν还可计算近似体膨胀系数 β≈3α（各向同性假设）或按三维实测值处理；瞬时（微分）线膨胀系数 α_inst(T)＝(1/L₀)×(dΔL/dT) 通过数值微分获得并平滑处理。所有计算过程符合引用国标公式，修约规则可按标准设定（如CTE结果保留三位有效数字或0.1×10⁻⁶/℃）。

校准与补偿模块——提供标样校准向导引导用户逐步完成石英/刚玉标样测试、系统曲线录入、人工修正系数输入（允许有经验操作者对手工修正量微调）。校准文件可多选、启用/禁用，软件自动匹配最近期有效校准。

数据管理模块——历史测试记录按日期—试样编号索引，支持关键字检索、批量删除、数据回溯（重新打开已测曲线查看各温度点原始数据）。测试结果可导出为TXT、CSV、Excel格式或生成PDF报告，报告模板可自定义添加实验室信息、审核人签章区等。内置打印机驱动支持直接连接微型打印机输出纸质报告。

系统设置模块——含用户权限管理（操作员/管理员分级）、串口通信参数配置、传感器量程检查、温度补偿系数微调、曲线平滑参数设置、自动备份周期设定等。软件支持在线升级，厂商发布新版时可导入升级包更新功能。

通过以上模块的组合，一名检测人员可在熟悉流程后单日完成十余组石墨电极试样的CTE测定与报告出具，且所有原始数据及处理过程留痕可追溯，满足实验室认可（CNAS/CMA）对原始记录完整性的要求。

十、安装与调试要点

DRPY-1400属精密热工测试设备，正确安装与初次调试是长期数据可靠的基础。开箱验收先核对主机、真空泵、计算机、标样、附件及文件资料是否齐全，检查炉体、刚玉件、推杆有无运输损伤。选择安装场所应满足：环境温度10℃～30℃、相对湿度≤80％、无强振动源（如冲床、重型电机）、无强电磁干扰源（如大功率变频设备）、地面平整能承托设备重量（约主机数十公斤加电脑等），工作台面建议不小于1200mm×800mm。高温炉后方及侧面需留100mm以上散热空间，真空泵可落地放置或以软管连接置于台下一侧。

电源要求AC 220V±10％、50Hz/60Hz、接地可靠且接地电阻≤4Ω，插座容量≥5A。将随机电源线接入并检查无短路后开总闸，开仪器电源开关，控制仪及计算机应正常上电自检。首次通电建议先进行各单元单独功能检查：控温仪显示室温数值合理、升温输出指示灯随设定变化、真空泵转向正确（三相泵注意相序，反转不出真空）、计算机能识别串口/COM口并连上仪器（软件显示"设备已连接"）、光栅位移值随手动推压推杆有灵敏变化。

升温调试：不放试样，炉内仅装推杆及测试架（或空管），按500℃上限、5℃/min升温做空载温场检查，用标准热电偶监测均温区内不同点温度，确认控温精度与均温区长度满足要求。同时在空载下运行一次全温区（如至1000℃）位移采集，检查光栅零点漂移是否在允许范围。

标样校准调试：用附带石英标样精确测量L₀后装入按标准流程做全程校准运行，将得到的系统膨胀曲线与理论值比对，偏差在允差内说明整机状态正常。若偏差偏大需排查：标样L₀测量误差、热电偶位置偏移、推杆与试样接触不良、真空泄漏导致标样表面微氧化（石英虽抗氧化但高温长时间空气下也可能析晶影响）等。

真空系统调试：闭盖抽真空至泵极限值，关闭进气阀保压10分钟压升不超过规定值判为密封合格，否则皂液检漏（肥皂水涂密封圈、接头处查气泡）。确认后可充惰气置换。

调试完毕后填写安装调试验收单存档。建议新购设备前三个月内每做重大参数变更（升温速率、最高温度、拆装刚玉件）即重校，运行稳定后至少每六个月或按实验室体系文件规定周期进行期间核查与再校准。

十一、日常维护与保养

定期维护可延长设备寿命并保持测量准确度：

每日维护——开机前察看炉体、真空泵油窗油位（应在视窗1/2～2/3处，油色透明淡黄，发黑需换油）、各连线无松动；测试结束待炉温降至150℃以下再开盖取件，防止烫伤及密封圈热损；用软布擦拭计算机键盘显示屏；关闭软件再关仪器电源；清理工作台石墨粉尘（石墨导电需用干燥毛刷清扫不可用湿布）。

每周维护——检查刚玉推杆端面有无石墨残留粘附，用无水乙醇棉签轻拭；检查测试架V型槽有无碎屑堵塞；旋片真空泵若为气镇型可短时间开气镇阀驱除泵内微量凝结水；查看硅碳棒接线端子是否紧固（高温后热胀冷缩可能松动）；运行软件自检检查光栅零点稳定性。

每月维护——用标准长度量块核验光栅位移读数（在常温下推入已知位移如1mm、5mm看显示偏差应≤精度指标），偏差偏大时执行量程校正；检查热电偶补偿导线接点有无氧化接触不良；观察控温PID输出与炉温跟随情况，必要时微调PID；备份测试数据库至外部介质。

每半年至每年维护——联系计量机构对控温热电偶、光栅位移传感器及整机系统做期间核查或送检校准，获取校准证书；视使用频率更换真空泵油（通常每500～1000工作小时或油色变暗时更换），清洗泵内吸气滤网；检查硅碳棒阻值，老化严重（阻值增大超新棒30％以上或表面起泡剥落）予以更换并重新调平衡；更换炉体密封圈若发现硬化裂纹；刚玉测试架与推杆正常使用无破损可长期使用，若表面出现较深侵蚀凹坑或断裂则更换。

长期停用维护——停用时先降炉温、关气、泄真空、停泵、关电源；刚玉件取出清净放干燥盒；推杆缩回初始位；罩防尘罩；每月通电半小时防潮（潮湿地区）。重新启用按安装调试步骤复查。

特别注意：刚玉件高温下虽稳定但怕急冷急热冲击，严禁从高温直接泼水冷却或开盖过早；硅碳棒高温使用会逐步老化增阻属正常现象，更换时整套棒最好同时换使阻值一致；真空泵油属消耗品需定期换，废油按环保要求处置不可直排。

十二、常见故障排查与处理

使用中遇异常可参考下表思路排查（涉及核心电路板或高压部分应联系厂家售后）：

一、开机无显示或计算机不连设备。查电源插座有电否、开关开否、保险管熔否；查USB/串口线两端紧固；换COM口重试；重启软件及计算机。仍不行查仪器主控板电源指示灯。

二、炉温不升或升温很慢。查控温仪SV/PV显示——若PV不升可能加热断路：测硅碳棒两端电压（断电测电阻判断通断）、查可控硅模块输入/输出、查固态继电器是否损坏、查热电偶接反（显示温度跳变或负温）。若PV升但滞后大可能是PID参数不合适需自整定或加热功率设低。

三、真空度抽不上或保压差。查泵油位及油质、泵旋转方向；查真空管路各卡箍是否紧、密封圈是否完好（皂液检漏）；查真空阀开关状态；新换密封圈需均匀拧紧对角螺栓。泵本身老化极限真空下降需换泵或维修。

四、位移读数不稳或漂移大。查推杆是否卡滞（手动轻推应顺畅回弹）、直线轴承是否有异物；查光栅传感器连接线屏蔽层接地是否良好（应连仪器机壳地）；查环境有无强振动源；常温下静置半小时后读零点漂移量应很小，过大需重新调零或查传感器固定螺丝是否松动。

五、测试曲线异常——膨胀量偏大或负值。首先确认标样校准是否载入（未扣除系统膨胀会得偏大值）；确认装样时推杆与试样真正接触置零（未接触可能初值偏使曲线形状畸变）；试样氧化（未抽真空/惰气保护不完全）会使石墨在400℃以上出现质量损失伴伪膨胀或收缩异常；升温速率过快致试样内外温差使曲线沿温度轴偏移——可降速重测比对。

六、软件提示"温度超上限"或"位移超量程"。检查设定温度是否超1400℃、光栅初值是否调在量程中心附近（装样后位移示值宜在±5mm内以便留上下行余量）。超温保护动作后按复位键并排查控温设定。

七、打印机不动作。查打印机电源、纸装法、并口/USB线、驱动选择，测试页自检判断硬件。

遇无法自行解决故障或疑似硅碳棒断裂、光栅损坏、控温仪主板故障应联系技术支持，勿自行拆修高压或精密光学部件。每次故障及处理需记录归档。

十三、石墨电极CTE测试注意事项（GB/T 3074.4-2016相关要求）

使用DRPY-1400按GB/T 3074.4-2016测定石墨电极热膨胀系数时须注意以下要点以确保结果合规：

试样取向——石墨电极挤压成型时长轴方向（平行挤压方向）与垂直方向热膨胀系数常有差别，取样时应标明取向（如"平行(P)"、"垂直(V)"），报告中必须注明，仲裁试验按产品标准规定方向取样。试样从距电极外表不少于20mm的内部钻取或切割，避开接头孔螺纹区及表面氧化层。

试样加工质量——两端面平行度≤0.02mm，与纵轴垂直度≤0.05mm，表面无肉眼可见裂纹、掉渣。加工残留石墨粉务必清除，但不可酸洗或超声过度致使开口气孔扩大。

初始长度测量——用分度值0.01mm及以上量具在(23±2)℃环境中测量试样两平行端面中心距，测三次取均值作L₀输入，测量不确定度应纳入最终结果的不确定度评定。

测试条件——典型升温速率(5±1)℃/min，上限温度通常600℃或1000℃依产品规范，控温热电偶紧贴试样（或按标准规定位置），真空或高纯惰气保护（残氧≤100ppm），建议先抽真空至≤10Pa再充惰气压，反复置换2～3次。GB/T 3074.4-2016允许空气测试但指出易氧化材料需保护气氛，石墨电极强烈推荐惰气保护。

数据处理——取室温T₀（通常记录实际起始温度）至规定上限温度T₁区间内平均线膨胀系数为最终结果，计算公式 α＝[L(T₁)－L₀]/[L₀×(T₁－T₀)]，结果以10⁻⁶/℃表示，修约至0.1×10⁻⁶/℃或按标准规定。若需瞬时CTE—温度曲线可自软件获得。

平行试验——同一批次同方向至少测两个试样，结果之差不超过平均值的5％（参考），否则追加测试查找原因（加工差异、取向混淆、氧化等）。

标样校准——测试前用石英或刚玉标样做系统校准，确保系统膨胀已扣除。若连续测试同批样品且温区不变，校准曲线在认可周期内可用。

记录与报告——应记载：试样标识（牌号、批号、取向）、尺寸L₀及测量方式、测试温度范围、升温速率、保护气氛及真空/惰气参数、所用标样及校准日期、仪器型号与编号、测试结果（含线膨胀率曲线及CTE值）、操作与审核人员、测试日期。满足实验室质量体系可追溯要求。

安全——高温炉体表面可烫，取放试样待降温至150℃以下；真空泵排气若含微量油雾宜接排气导管至室外或经滤油器；石墨粉尘易导电清扫时断电源避免短路；开盖前确认腔内无正压（先泄压）。

十四、行业应用案例

DRPY-1400型热膨胀系数测定仪在以下典型场景中发挥作用：

案例一——炭素制品企业质检中心。某大型石墨电极生产企业依据GB/T 3074.4-2016对Φ500mm、Φ600mm超高功率石墨电极成品进行CTE出厂检验。使用DRPY-1400按平行及垂直挤压方向各取3根50mm×10mm×10mm试样，抽真空充高纯氩气保护，5℃/min升温至600℃，获得平均线膨胀系数平行方向约1.1×10⁻⁶/℃、垂直方向约2.3×10⁻⁶/℃，符合内控≤1.5×10⁻⁶/℃（平行）要求。仪器软件自动扣除刚玉系统膨胀并生成报告，批次数据存库可追溯，帮助企业监控焙烧及石墨化工艺对CTE的影响，及时发现因骨料配比或热处理温度波动引起的CTE异常。

案例二——钢铁研究总院炭材料研究室。研发新型细颗粒等静压石墨时，需对比不同焦炭骨料、不同石墨化温度对CTE的抑制效果。研究室利用DRPY-1400宽温区（至1400℃）测试室温～1200℃全程膨胀曲线，发现某配方在800℃后出现轻微收缩（煤沥青残碳石墨化转化），通过软件微分得到瞬时CTE—T曲线辅助分析相变与石墨化度。仪器兼容小尺寸试样（最短20mm）使研发阶段用料少、制样快，加速配方筛选周期。

案例三——耐火材料质检站。该站除承接炭素外也做铝硅系耐火砖热膨胀检测（GB/T 7320-2018）。同台DRPY-1400换用刚玉标样校准后装入50mm长矩形耐火条，空气氛围下2℃/min升至1000℃，获得线膨胀率曲线用于评价窑炉砌体热应力。一台设备跨石墨电极与耐火材料两类标准检测，提升设备利用率。

案例四——高校材料科学与工程学院教学实验。在高分子/无机非金属材料实验课中开设"材料热膨胀系数测定"实验，学生通过DRPY-1400实测石英、铝、石墨三种材料CTE，对比理论值理解各向异性、热振动与结合键关系。软件实时曲线帮助学生直观认识膨胀—温度关系及标样校准意义，培养规范操作与数据处理能力，已纳入多届本科生及研究生实验教学。

这些实例说明DRPY-1400在炭素、耐火、陶瓷、玻璃及教学科研领域均有成熟应用，其符合多项国标、带真空/惰气保护、自动补偿及全电脑化操作的特点能满足从常规质检到深入热物性研究的差异化需求。

十五、技术发展与检测规范化展望

随着材料基因组工程、新能源及极端环境服役材料研发的推进，热膨胀系数作为基础热物性参数的测定正向更高温度、更高真空、更宽气氛范围及原位联用方向发展。DRPY-1400所属推杆式真空膨胀仪在现有1400℃硅碳棒加热、光栅测微(0.1μm)、真空/惰气保护基础上，后续技术演进可能包括：采用钼硅棒或钨网加热器将最高温度延伸至1600℃～2000℃以覆盖特种陶瓷与碳/碳复合材料测试；升级激光干涉位移测量进一步提升分辨率至纳米级适配低CTE单晶或薄膜材料；集成多通道数据采集实现差热分析（DTA/DSC）与膨胀同步测量获热—力耦合信息；开发远程物联网监控与LIMS（实验室信息管理系统）接口便于大型检测中心集中管控；完善不确定度评定软件模块按JJF 1059自动给出CTE测量扩展不确定度。

检测规范化方面，随着GB/T 3074.4及GB/T 7320等标准版本的更新，对试样加工公差、热电偶等级、升温速率允差、系统校准频次的要求会更明确，实验室应建立相应SOP（标准操作规程）并按期参加能力验证或实验室间比对。用户选购及使用设备时关注计量溯源性——要求光栅位移、热电偶、标样均有有效检定/校准证书，测试报告体现系统校准信息和不确定度，这对数据互认尤为重要。

DRPY-1400型热膨胀系数测定仪以符合GB/T 3074.4-2016等现行国标的性能指标、真空及惰气保护下的可靠测试能力、自动系统补偿与全电脑化数据处理，为石墨电极及多类无机非金属、金属材料的热膨胀特性评价提供了实用工具。正确的试样制备、规范的标样校准、合理的测试参数设置及定期的维护保养是获取准确、可重复CTE数据的关键，也是发挥仪器价值的根本保障。
