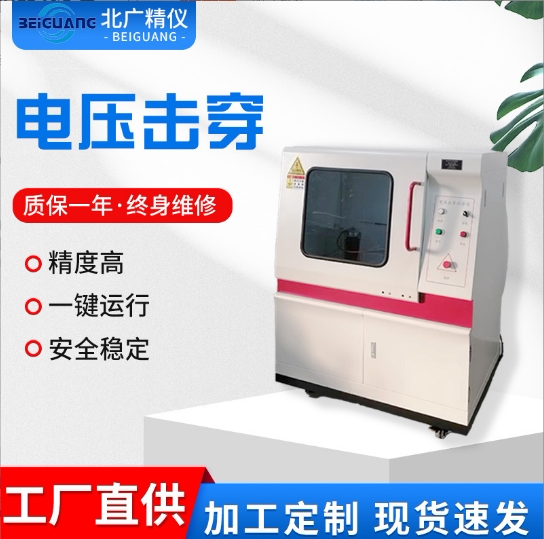

北广精仪GB/T3333-1999电缆纸工频击穿电压试验机

产品介绍

一、产品概述

在电机工程与电力电缆制造产业链中，电缆纸作为油浸式变压器、油浸式电缆及其他电力设备的主要固体绝缘介质，其电气强度直接关系到成套设备的绝缘配合与安全运行裕度。工频击穿电压（即工频短时电气强度）是电缆纸最关键的质量验收指标之一，用以反映纸样在工频正弦电压作用下耐受电场而不发生破坏性放电的能力。GB/T 3333-1999《电缆纸工频击穿电压试验方法》对电缆纸试样的采取、预处理、电极型式、试验电压施加方式、击穿判定及结果计算作出了明确统一规定。

GB/T3333-1999电缆纸工频击穿电压试验机BDJC-50KV系严格按照该国家标准及GB/T 1408.1-2016《固体绝缘材料电气强度试验方法 第1部分：工频下试验》相关技术要求设计制造的专用工频击穿强度测试设备，同时也兼容GB/T 1408、GB/T 1695、GB/T 507、HG/T 3330、GB 12656、ASTM D149等国内外常见绝缘击穿与耐电压试验标准。GB/T3333-1999电缆纸工频击穿电压试验机BDJC-50KV设备采用一体式结构，将高压试验变压器、无级调压系统、过流保护单元、击穿快速切断装置、电压测量与采集模块、试验电极支架及安全防护罩集成于同一机箱，最高输出电压50kV（有效值）、频率50Hz、高压侧短路电流≥40mA（典型配置100mA可调），满足GB/T 3333-1999对电源容量、波形畸变及升压速率的全部要求。

与简易工频耐压试验台不同，BDJC-50KV具备程序控制升压、匀速连续升压（或分级耐压）、自动记录击穿瞬间的峰值电压、自动切断高压及声光报警功能。操作者只需将经处理后的电缆纸试样夹入标准黄铜或紫铜电极（上电极φ25mm/下电极φ75mm，也可按标准选用φ80mm下电极配φ25mm上电极形成均匀电场），设定升压速率（标准推荐0.5kV/s或1kV/s或按协定速率）、试验模式（短时击穿或耐压计时），启动试验即可。仪器内置单片机与数字信号处理电路实时监测回路电流与电压波形，当试样发生击穿形成突变电流时，比较器电路在微秒级封锁调压器输出并使高压快速跌落，同时锁定击穿电压值显示于前面板或上位机界面，避免持续电弧烧损试样边缘及电极。设备支持手动/自动双模式，可连接微型打印机现场输出试验报告，也可通过RS232/USB接口将数据上传至计算机做进一步存档与统计分析。

与通用型介损或耐压仪相比，本机在电缆纸测试场景下做了针对性完善：针对电缆纸经绝缘油浸渍或干燥处理后仍有一定吸湿性特点，设计了有机玻璃防护罩与油槽组件（选配），既可干态空气中试验也可将试样浸于规定牌号矿物绝缘油中试验以排除沿面闪络对击穿值的干扰；针对纸样厚度薄（通常0.05mm～0.25mm）、击穿电压较低（数十至数百伏每密耳换算为几百至几千伏总体）特点，电压测量回路采用高精度分压器与满量程线性校准，分辨0.1kV，保证薄纸小梯度升压下能准确捕获击穿点；针对GB/T 3333要求的升压速率可控性，采用伺服/电机驱动自耦调压器或程控电子升压模块实现速率误差小于±5％，确保试验结果符合标准重现性要求。整机操作面板简洁，全中文菜单提示，无须专业电测背景即可完成标准规定之试验，适合造纸厂质检中心、变压器及电缆制造企业来料检验室、第三方检测认证机构及大专院校绝缘材料研究室使用。

二、结构设计与组成

BDJC-50KV工频击穿电压试验机采用立式或桌式金属机箱封装，主要由高压发生与调压单元、电压测量与采集单元、过流检测与击穿判别单元、试验电极与试样夹持组件、安全防护系统、控制与显示单元、数据通讯与打印单元七个部分构成，各部分相对独立又通过内部总线协同工作。

高压发生与调压单元由工频试验变压器（单相油浸式或干式环氧灌封，初级输入0～250V，次级额定输出0～50kV有效值，容量3kVA及以上）、接触式自耦调压器（或电子式程控交流调压模块）、输入端隔离变压器及滤波环节组成。自耦调压器在电机或手动旋钮驱动下使初级电压从零平滑升至设定上限，变压器次级同步产生0～50kV高压施加于试样。为保护变压器及试样，调压器设有上限行程开关与软件限位双重约束，防止误调超压；升压速率由步进电机或程控模块控制，确保符合GB/T 3333及GB/T 1408规定的匀速升压要求（典型0.5kV/s、1.0kV/s、2.0kV/s或自定义）。变压器高压绕组尾端串有小阻值无感取样电阻用于电流监测。

电压测量与采集单元采用高精度电阻分压器（高压臂电阻与低压臂电阻经计量标定）并联于高压输出端，分压比通常为5000:1或10000:1，低压侧经缓冲放大、滤波后送12位以上AD转换器数字化，单片机实时计算当前输出电压有效值并在液晶屏显示。分压器经周期性校准可溯源至国家高电压计量标准，保证击穿电压示值误差不大于±2％（满量程）。部分机型在分压回路增设峰值检波电路，可在击穿瞬间捕捉电压峰值辅助判定。

过流检测与击穿判别单元连续监测高压回路电流（通过串联于变压器接地端的小阻值取样电阻获取）。试样未击穿时回路电流仅为试品及电极对地电容电流（微安～毫安级）；当试样发生击穿或闪络时，回路电流突增，超过预设阈值（通常设为40mA～100mA可调）即被识别为击穿事件。一旦判别逻辑确认击穿（防抖动确认时间可设，避免干扰误触发），立即发出切断信号使调压器电机反转回零或触发电子切断继电器，同时锁定此刻电压测量值为"击穿电压Ub"，存入内存并送显示屏。此快速切断机制可将击穿后电弧持续时间控制在数毫秒内，减少对试样烧蚀及对电极的损伤。

试验电极与试样夹持组件按GB/T 3333-1999要求配置：上电极直径25mm±0.1mm、边缘倒圆半径2mm～3mm，下电极直径75mm（或80mm）±0.2mm、边缘倒圆半径3mm～4mm，材质为黄铜HPb59-1或紫铜T2并经精车抛光，表面粗糙度Ra≤0.8μm，上下电极同轴度通过绝缘定位环保证。试样置于两电极间，借助电极自重或微调压紧螺钉施加轻微接触压力使接触均匀（标准规定上电极靠自重下落接触试样，必要时加配重但不允许额外施压造成纸样压缩变形）。选配件含有机玻璃油槽，可在槽中注入规定牌号矿物绝缘油（如GB 2536变压器油），将夹好试样的电极浸入油中试验以抑制沿面闪络——特别适用于较薄纸样或高均匀电场下求本征击穿场强。电极组件固定在绝缘立柱上，高度可调以适应不同厚度试样及加装防护罩。

安全防护系统包含：① 有机玻璃防护外罩（带互锁微动开关——罩未到位不能升压，升压中开罩立即跳闸回零）；② 高压舱接地棒（试验结束或异常时可将高压端手动接地放电）；③ 过流、过压、过载、过热多重电子保护；④ 急停按钮（红色蘑菇头自锁式，按下切断主电源及调压输出）；⑤ 接地端子（机箱后背须可靠接保护地，接地电阻≤4Ω）。以上措施确保操作者不会意外触及高压带电部分，并在异常时设备自动进入安全状态。

控制与显示单元以微控制器为核心，管理按键输入（电源、升压启动、停止、回零、菜单、打印等）、液晶或数码管显示（当前电压、设定速率、已测击穿值、试验计数等）、菜单设置（升压速率、耐压时间、上下限报警、语言选择等）。支持手动模式（旋钮或按键点动升压）与自动模式（按设定速率自动升至击穿或至设定耐压值保持计时）。内置非易失存储器可保存最近若干组测试结果（通常99组～500组依型号），断电不丢失。

数据通讯与打印单元标配微型热敏或针式打印机（可直接打印试样编号、试验日期、升压速率、击穿电压、计算电气强度值、结论），后背板提供RS232/USB接口用于连接PC，选配上位机软件可实现多试样批量管理、击穿电压—厚度—电气强度自动换算、异常值剔除、生成Excel或PDF报告、绘制击穿电压分布直方图等功能。

三、性能参数

型号：BDJC-50KV

放电方式：手动/自动（内置放电棒与自动回零）

击穿判断：电流突变 + 电压跌落双重判定

升压方式：匀速连续升压 / 耐压计时（保持电压至设定时间后判定或通过）

升压速率：0.1kV/s、0.2kV/s、0.5kV/s、1.0kV/s、2.0kV/s、3.0kV/s、5.0kV/s 及自定义连续可调

试验电压：0～50kV（有效值）连续可调

电压测量精度：±2%FS

试验方式：工频击穿试验 / 工频耐电压试验

电源：AC 220V±10% 50Hz

高压变压器容量：3kVA

高压侧短路电流：≥40mA（典型100mA 可调）

电极配置（标配）：上电极 φ25mm，下电极 φ75mm（符合 GB/T 3333及 GB/T 1408），可选 φ80mm 下电极

显示：液晶屏显示实时电压、击穿电压、升压速率、试验时间

数据保存：内置保存最近测试结果，支持通过接口导出

保护功能：过流、过压、过载、过热、门罩互锁、急停、自动放电

外形尺寸（主机）：约 700mm×500mm×900mm（长×宽×高）

重量（主机）：约 65kg

适用标准：GB/T 3333-1999、GB/T 1408.1-2016、GB/T 1695-2005、HG/T 3330、GB 12656、ASTM D149 等

四、GB/T 3333-1999试验原理与计算

GB/T 3333-1999规定电缆纸工频击穿电压试验的原理是：将经过规定预处理（干燥或浸油）的电缆纸试样夹入上下两圆形平行平板电极之间，施加工频正弦交流电压（50Hz），以恒定速率从零开始升压直至试样发生击穿，记录击穿时的电压有效值Ub（千伏），再按试样平均厚度d（毫米）计算电气强度Eb（千伏每毫米）：

Eb ＝ Ub / d

式中 Ub为试样击穿时电压有效值（kV），d为试样在测量点附近测得的平均厚度（mm），Eb即该试样在工频下的短时电气强度（kV/mm）。标准要求每组有效试样不少于5个（通常取10个），计算算术平均值作为该批电缆纸的工频击穿强度，必要时给出最大值、最小值及变异系数。

试验电压应是频率50Hz±0.5Hz的正弦波，峰值与有效值之比（波形因数）在√2±0.07范围内（即1.34～1.44），总谐波畸变率一般不大于5％。升压速率按标准推荐为0.5kV/s或1.0kV/s（也可由供需双方协商其他速率如2.0kV/s），从零升至击穿应连续匀速进行，不得分阶段停留（除非做耐电压试验）。击穿瞬间设备应能迅速切断电压以减少电弧灼烧。

BDJC-50KV实现此原理的过程为：试样装夹就绪、防护罩关闭并确认互锁→设定升压速率（如1.0kV/s）→按"启动"→调压器电机驱动自耦变压器从零起调→高压变压器次级电压同步上升→电压测量分压器实时反馈当前值送MCU显示→回路电流经取样电阻监测→当试样击穿电流突增超阈值→MCU立即命令调压器反转回零或切断固态继电器→锁定此刻电压为Ub→显示Ub并计算Eb（若已输入厚度d）→等待打印或下一步。整个过程无需人工干预，升压速率由步进电机细分控制保证线性度误差＜±5％，满足GB/T 3333对速率控制精度的要求。

需说明，电缆纸实际击穿场强受纸密度、打浆度、含胶量、含水率、浸渍油品质及温度影响显著，标准特别规定试样需按GB/T 3333附录进行预处理——新纸通常做干燥处理（105℃±2℃烘干2h取出放干燥器冷至室温）后试验；如需模拟运行条件可做浸绝缘油处理（真空浸油、常压浸油等按协议）。BDJC-50KV本身不负责预处理但可配合油槽在油中进行击穿试验，消除沿面闪络影响使结果更能反映材料本征强度。

五、试样制备与预处理要求

按GB/T 3333-1999要求制取电缆纸试样：从整卷电缆纸上沿纵向裁取足够数量试条，冲（或剪）成直径略大于下电极（通常φ80mm或φ75mm）的圆形试片，每片应无折皱、无孔洞、无肉眼可见杂质、边缘光滑无毛刺。同批试样应从同一卷纸的相同部位截取，避开边缘影响区（距纸边不少于50mm）。每组有效试样不少于10个（最少5个做参考），厚度测量在每张试样预计击穿点附近测三点取平均值，厚度测量仪器分度值不低于0.001mm（测微计或千分尺经校准），测量压力按标准推荐（通常纸类0.5N～1.0N接触压力）。记录每张试样厚度di，用于后续Eb_i＝Ub_i／di计算。

预处理分两种情况：

• 干态试验：将裁好的试样平放入称量瓶或敞口培养皿，置于恒温干燥箱105℃±2℃下干燥2h，取出迅速移入装有干燥剂的干燥器中冷却至室温（一般不少于30min），在湿度不大于60％的房间内于1h内完成装夹与试验，防止再吸湿。

• 油浸试验：将试样按工艺要求（如真空80℃×2h浸GB 2536变压器油后常压浸24h）处理完毕，夹入电极前用滤纸吸去表面多余油但不破坏浸渍状态，试验时可将电极组件浸入盛有同种绝缘油之油槽中（油温与室温一致），注意排除电极间气泡。

装夹试样时先放下电极于定位环，将试样平铺于下电极正中（有正反面区分时应统一朝同一面朝上），再将上电极垂直落下靠自重接触试样（必要时加标准配重但不得额外施压使纸样压缩变形），轻轻转动上电极一小角度使接触均匀（感觉有轻微摩擦感即可，勿旋转碾磨），确认试样无皱折无偏移后关闭防护罩。若采用油槽，先注油至浸没上电极顶部10mm以上再关罩。

注意：同一组试样的温湿度条件应一致；厚度测量与击穿试验宜在同温下进行；若做浸油试验需确认油中无游离水及悬浮颗粒；电极表面每次试验后用无水乙醇擦拭干净，检查有无放电痕迹或烧蚀点，轻微痕迹可抛光去除，明显凹坑或变形需更换电极以保证电场均匀性。

六、电极系统与均匀电场要求

GB/T 3333-1999规定使用平行平板电极系统：上电极直径25mm±0.1mm、边缘曲率半径2mm～3mm；下电极直径75mm（也有标准版用φ80mm）±0.2mm、边缘曲率半径3mm～4mm。上下电极同轴安装，同轴度偏差应保证上电极投影完全落在下电极内且四周余量均匀。电极材料为黄铜或紫铜，工作面经精车抛光至Ra≤0.8μm，非工作面镀铬或钝化处理防氧化。此种尺寸比例（下电极直径为上电极3倍以上）可使上电极覆盖区域近似均匀电场，边缘效应局限于上电极外缘数毫米区，试样有效击穿区即为上电极正投影区内试样部分。

BDJC-50KV标配该规格电极，上电极通过绝缘连杆与升降手轮/气动杆连接，可微调垂直度使与上电极轴心重合于下电极中心。下电极固定在绝缘台面上，台面有水平仪校正。为防试样穿孔后高压直接加于下电极引起对地基放电，下电极经限流电阻与测量回路相接而不是直接接地（接地通过测量回路参考点）。试验中若发现击穿电压值异常偏低且伴有明显沿面闪络（电压未达预期值即在电极边缘发生爬电击穿），应检查：① 试样是否太小未完全覆盖上电极投影；② 环境湿度是否过高引起沿面漏电；③ 是否需改用油浸试验抑制沿面闪络；④ 电极边缘是否积污需清洁抛光。

对较厚纸板或层压制品（虽非GB/T 3333直接范围但设备可扩展）有时采用球–板或棒–板电极，BDJC-50KV可选配相应电极组件，只要在软件中选择对应电极系数即可。但电缆纸试验必须以GB/T 3333规定之平行平板电极结果作为验收依据。

使用后电极保养：每次试验结束用无绒布蘸无水乙醇擦净上、下电极面及侧面，晾干后涂薄层防锈油（紫铜电极可不涂但须保持干燥），存放于专用盒内避免碰伤工作面。若电极表面出现放电凹坑或明显划痕影响均匀性应更换。

七、升压方式与耐压试验设置

BDJC-50KV提供两种基本试验模式，均符合GB/T 3333及GB/T 1408精神：

短时击穿试验（Breakdown Test）——设定升压速率（如1kV/s），电压从零开始匀速上升直至试样击穿，仪器自动记录Ub并按已输入厚度计算Eb，显示及存储。此即GB/T 3333核心试验方法，用于测定电缆纸电气强度。

工频耐电压试验（Withstand Voltage Test）——设定目标电压Uw（如2Ur或协议值）及保持时间tw（通常60s、300s等），电压从零以选定速率升至Uw后保持恒定，启动计时。保持期间若试样未击穿则时间到后自动回零显示"Pass"；若期间发生击穿则立即切断、锁定Ub（此时Ub≈Uw或略低）、显示"Fail"并记录。此模式用于验证产品能否在规定电压下耐受指定时间，不是GB/T 3333直接计算电气强度之所需但设备兼容以满足多元绝缘试验需求。

升压速率设置：除标准推荐0.5kV/s、1.0kV/s外，可在0.1kV/s～5.0kV/s范围内连续设定（依机型细分档位或连续旋钮）。对极薄电缆纸（如0.05mm）建议用较慢速率（0.2kV/s～0.5kV/s）使介质极化充分，避免过快升压致测得值偏高（因来不及建立稳态介质极化场使表现击穿场强虚高）。对较厚或经浸油处理纸可用1.0kV/s。无论何速率，要求升压曲线线性度好，BDJC-50KV通过电机细分与AD反馈闭环保证实际速率与设定值偏差＜±5％。

耐压试验注意：耐电压值一般低于同批纸短时击穿值除以安全系数（通常2～3倍），若设定耐电压接近平均击穿值则很可能发生击穿而判不合格。保持时间内应监视有无局部放电声或电流微升现象（虽未达击穿但可提示劣化趋势，本机可选项监测电流趋势）。试验完先自动回零再开罩取件。

八、电压测量与击穿判别技术

电压测量依靠高压电阻分压器，其高压臂由多个高阻值无感金属膜电阻串联构成，低压臂为精密电阻，经温度系数补偿与长期稳定性老化筛选后整体精度可达±1％～±2％ FS。AD采样频率数kHz～数十kHz足够跟随机工频周期，数字均值滤波后得电压有效值。击穿瞬间由于试样阻抗骤降、回路电流突增、分压器输出电压可能略跌，但MCU以电流突变为主判据、电压跌落为辅判据联合确认击穿事件，防止仅因电网波动引起误触发。

电流检测取样电阻置于高压变压器次级尾端（接地侧），阻值通常0.5Ω～2Ω使正常电容电流产生数mV～数十mV压降供运放放大监视。未击穿时该电流为试品及杂散电容充电电流（相位差近90°），幅值很小；击穿瞬间回路出现阻性大电流使取样电阻上压降跳升超预设门槛（如对应40mA～100mA），比较器翻转触发中断，MCU记录当前电压并命令回零。门槛值可依试样电容适当调整——过大可能延迟切断致烧蚀，过小可能受干扰误动，BDJC-50KV出厂已按典型电缆纸电容设定，用户一般不必改动。

为抑制电网谐波及空间电磁干扰对弱电流信号的影响，电流检测通道前置有带通滤波与仪表放大器，屏蔽线单点接地。若试验环境存在强变频器干扰且出现偶发误击穿记录，可检查接地完整性、延长滤波时间常数或稍提高判据门槛（在允许范围内）。真实击穿时电流跳跃幅度通常数十倍于背景容性电流，故合理设置下干扰误触发极少。

显示电压值每秒刷新数次，击穿时锁定值即为Ub。部分型号可选项保存击穿前数点电压—时间曲线供事后分析是否发生预放电或局部先行击穿。

九、安装、接地与安全检查

开箱验收——核对主机、电极组件（上φ25下φ75）、油槽（选配）、高压引线、接地线、保险管、说明书、合格证等是否齐全；检查机箱漆面无碰撞、高压套管无裂纹、调压器手柄转动灵活无卡滞。

安装环境——温度10℃～40℃、相对湿度≤80％、无腐蚀性气体、无强烈振动与电磁干扰源（远离大电流母线、高频炉）；地面平整能承机重；背面及顶部留≥200mm散热空间；工作台面足够放置主机与电极支架。

接地要求——使用≥2.5mm²黄绿双色铜芯软线，一端接仪器后背接地端子并拧紧，另一端接实验室保护接地网或独立接地极（接地电阻≤4Ω）。严禁接水管、暖气管等非正式接地体。未可靠接地时设备可能拒启动升压或报警"接地故障"。接地不良还会引入共模干扰使低击穿电压测量不稳及威胁人身安全。

电源连接——AC 220V±10％ 50Hz插座带接地，背后电源开关闭合后面板电源指示灯亮、风扇启转（如有）、液晶显示开机画面。首次上电建议先不接高压侧，进入"自检/校准"菜单检查分压器线性、电流零点、门罩互锁功能正常后再接电极做实物试验。

电极安装——将下电极置于绝缘台定位环内，上电极通过绝缘连杆与升降机构连接，调整使上下电极同轴且上电极下平面与下电极上平面平行（可通过测厚仪在四点测平行度微调）。放入一张废弃纸片试夹确认接触均匀、防护罩闭合后互锁允许升压、开罩自动回零。确认厚度测量工具（千分尺）已校准并在旁备用。

安全检查——确认高压区除试样外无其它异物；确认急停按钮可正常压下切断（按后再旋出复位）；确认门罩微动开关动作可靠（罩开时不升压、升压迫中开罩立即回零）。首次投运建议用已知标准样（如已标定电缆纸或参考薄膜）做一组验证试验，Ub与参考值偏差在允许范围说明系统正常。

十、日常维护与保养

主机外部——关机断电后用干燥软布擦拭机箱、屏幕、按键，顽固污渍蘸少许中性清洁剂轻擦后立即擦干；液晶屏避免尖锐物划伤、重压、长时间阳光直射。

高压分压器与变压器——每1～2年由省计量院或有资质部门做电压量值校准并出证；期间可用标准电压互感器或高精度静电电压表做期间核查（比对50％、80％、100％满度点示值）。变压器油浸式需视运行年限检查油位与油色（变深褐或乳化应换油），干式环氧灌封注意散热风道无堵尘。

电极维护——每次试验后用无水乙醇棉签轻擦上下电极工作面，去除纸屑焦痕；轻微烧蚀斑点用细氧化铝抛光膏抛光洗净晾干；明显凹坑或变形影响均匀电场时应更换电极（备件可订制）。存放时涂薄层防锈油（紫铜可不涂但需干燥），置专用盒防碰伤。

测试线及接地——检查高压引线有无破损、老化裂纹，屏蔽层完好；接地线无断芯氧化；门罩互锁线接头紧固。移动设备后重新核实接地电阻。

打印与数据——热敏打印纸变暗或耗尽时开盖按指示装纸（光面朝向打印头）；定期将试验结果通过RS232/USB导出备份，仪器内循环覆盖旧记录（依内存大小），重要批次数据及时转出。

周期核查——建议每批次新到电缆纸首件用校准片或参考纸核查仪器状态；每半年或用新电极时做一组重复性试验（同一样本测5～10次）考察变异系数是否符合预期（一般CV＜5％）；发现系统偏差先查清零、电极污染、接地，必要时重新校准。

保险与故障——机内电源输入保险熔断可旋下换同规格慢熔管（常见250V/5A），若反复熔断存在短路应送修。禁止加大容量。常见小故障：不开机查电源线与保险；不升压查门罩是否关严、接地检测是否通过、急停是否复位；击穿不切断查过流设定是否过大、取样电阻连线是否松脱；显示值偏差大执行自动清零与分压校准。复杂故障联系厂家勿自行拆高压侧。

十一、常见故障排查与处理

一、开机无显示、电源灯不亮。查插座是否带电、电源线插头是否插紧、背后总保险管是否熔断（旋下座看熔丝）；更熔断管仍不行应查船型开关触点或送修。

二、按启动后不升压、报警"门罩未关"或"接地故障"。确认防护罩到位且微动开关被压下（罩关严听轻微咔嗒声）；用万用表测接地端子与地间电阻应＜4Ω，若浮地或接触不良重新接好再试。

三、升压中途突然回零但未显示Ub（即无击穿记录）。可能原因：门罩被意外碰开触发互锁；急停无意中碰触；供电瞬间跌落使调压器复位。检查现场操作，排除后重测。若频繁无故回零查门罩微动开关固定螺丝是否松动使接触不良。

四、击穿电压值明显偏低（如仅为预期30％以下）且伴有沿面闪络声或试样未完全夹入上电极投影区。检查：试样直径是否小于上电极投影（应完全覆盖且余量均匀）；环境湿度是否过高（＞80％RH建议油浸试验或除湿环境重测）；电极边缘是否脏污需清洁；是否误用干态空气试验测极薄低密纸（改油浸可抑闪络）。排除后重测。

五、击穿值跳动大、重复性差（CV＞10％）。查：电极工作面是否氧化或不平需抛光更；试样厚度是否测量不准（用校准千分尺重新测）；升压速率是否过快（改慢速试）；纸样本身均匀性差是材料问题但应先排除设备因素——用已知均匀参考片测重复性确认设备本身CV＜5％则为样品不均。

六、打印机不打印。查纸装法是否正确、纸是否用完、打印头是否脏（用专用清洁卡或酒精棉轻拭热敏头），设置中打印开关是否启用。更换热敏纸后重试。

七、通信不上（PC联机）。查RS232交叉线/USB线完好、COM口选择正确、波特率匹配（通常9600/19200）、仪器处于待机非测试占用状态。如LAN口查IP同网段、防火墙放行。

遇无法自行排除或涉及高压变压器、分压器、主板故障应联系供应商技术服务，勿自行拆卸高压室屏蔽罩内元件。

十二、电缆纸击穿试验操作规范（结合GB/T 3333）

严格按下列步骤操作可获取符合标准、具重现性的电缆纸工频击穿数据：

步骤1 试样准备——从整卷电缆纸边缘内≥50mm处纵向裁取φ≥80mm圆片，每组≥10片。标编号并记录各片三点厚度均值di（千分尺校准有效期内）。对干态试验放105℃±2℃烘箱2h→干燥器冷至室温；对油浸试验按协议真空浸GB 2536变压器油后常压浸24h→滤纸吸除多余油。

步骤2 仪器预检——开机预热≥15min，确认接地良好、门罩互锁正常、电极清洁。执行自动清零（菜单→校准→Auto Zero，探针悬空或按提示短接校准棒），确认无异常。输入试样厚度时可暂不输（逐片手工计算）或先输平均值供参考，正式报告用各片单独厚度计算。

步骤3 装夹——放下电极定位，放试样正中（注意正反面统一朝向），轻放上电极靠自重接触，微旋使接触均匀（手感阻力略增即停），确认试样无皱。如使用油槽先注油浸没电极再关罩。

步骤4 参数设置——选"短时击穿试验"，升压速率按标准或协议（多选用1.0kV/s），上限电压略高于预估击穿值（如预估Ub≈8kV设上限15kV防超限），电极类型选"平行平板 φ25/φ75"，启用工频判别与自动回零。

步骤5 测试——关严防护罩→按"启动"→观察电压平滑上升、无异常声→击穿时听到轻微放电声同时电压回零、屏幕显示Ub及若已输厚则Eb→记录或按"打印"。抬起罩子取出废样（注意高压端已通过内部电阻放电但建议用接地棒触碰上电极确认无剩压再手触），换下一片重复。

步骤6 计算——对每片 i ：Eb_i(kV/mm)＝Ub_i(kV)／d_i(mm)。组内算术平均 Eb_avg＝ΣEb_i／n，标准偏差 s＝√[Σ(Eb_i－Eb_avg)²／(n－1)]，变异系数 CV＝s／Eb_avg×100％。报告中注明预处理条件（干燥105℃×2h或油浸工艺）、升压速率、电极尺寸、试验温度湿度、各单片厚度及Ub、Eb值、平均值与CV。

步骤7 清理——试验完先关恒流（若手动控制）再开罩取电极，用乙醇擦净电极，罩好防尘。定期（每批次或每日首件）用已知参考纸核查系统。

注意：同组试样温湿度应一致；厚度测量与击穿宜同温；浸油试验油温与室温一致且油无游离水；试验中若发现某片有明显制样缺陷（大孔、厚薄差＞10％）可剔除但该片需记录原因不计入有效n。严格遵循上述流程所得结果可复现且满足GB/T 3333-1999与GB/T 1408.1要求。

十三、行业应用案例

实例一——大型变压器厂电缆纸入厂检验。某变压器制造公司每批次购进电缆纸（厚度0.08mm、0.125mm、0.175mm常见规格）按GB/T 3333做入厂击穿强度验收。使用BDJC-50KV配φ25/φ75黄铜电极，试样105℃×2h烘干处理后空气中1h内完成装夹与试验（室温湿度≤60％RH），升压速率1.0kV/s，每组10片。测得平均Eb满足技术规范（如0.08mm纸要求≥8kV/mm对应Ub≥0.64kV等具体换算依厚度），且CV＜5％判合格准入。仪器自带数据导出功能使每批结果直接入ERP系统，实现来料质量追溯。

实例二——电缆纸研究院所对比不同打浆度对击穿场强影响。某电力研究院研究打浆度（°SR）对电缆纸微观纤维化的影响，制备同定量不同打浆度纸样按标准干燥处理后用BDJC-50KV测Eb，发现适度打浆提高纤维结合力使Eb上升，过度打浆致紧度过高吸油性差反而Eb略降。研究中利用设备可设多档慢速升压（0.2kV/s）以减小极化影响，并借上位机软件记录各点Ub—d关系做散点图，为工艺窗口提供数据支撑。

实例三——第三方检测机构CNAS扩项。某质检院将BDJC-50KV及配套电极、油槽通过计量院校准后申请CNAS扩项认可覆盖GB/T 3333-1999与GB/T 1408.1-2016。期间核查用NIST可溯源标准薄膜做比对，偏差在允许不确定度内。机构利用设备分选与打印功能出具带CNAS标识检测报告，服务电缆、变压器制造企业委托检验，年检测样品数百组无数据争议。

实例四——绝缘材料教学实验。高校《高电压与绝缘技术》课程开设"固体绝缘材料工频电气强度测定"实验，学生通过BDJC-50KV实测电缆纸、层压板的Ub与Eb，理解电极形式、升压速率、厚度、预处理对结果的影响。门罩互锁与急停保障教学安全，直观液晶显示帮助学生建立标准试验概念，实验报告要求按GB/T 3333格式给出完整计算过程与讨论。

以上案例表明BDJC-50KV工频击穿电压试验机可满足电缆纸制造、使用、检测及教学多方需求，其符合GB/T 3333-1999对电源、电极、升压方式、数据处理的要求，配合规范操作能为电缆纸电气强度评价提供可靠依据。

十四、与相关标准及设备类型对比

GB/T 3333-1999本身等效采用IEC相关方法精神（侧重电缆纸），与GB/T 1408.1-2016《固体绝缘材料电气强度试验方法 第1部分：工频下试验》在工频短时击穿试验原理上一致，区别是GB/T 3333具体规定电缆纸试样尺寸、预处理、电极直径（φ25上/φ75下）及结果表示（Eb＝Ub/d，d为实测厚度），而GB/T 1408涵盖更广固体材料并允许不同电极形状（球–板、针–板等）。BDJC-50KV同时引用两标准，在菜单中选"GB/T 3333 电缆纸模式"即自动调入φ25/φ75电极系数与推荐速率、计算方式；选"GB/T 1408 通用模式"可自定义电极参数做其他绝缘材料试验，一台设备兼容两类标准。

与只具备工频耐压功能的试验变压器台相比，BDJC-50KV增加了：程控匀速升压、自动击穿检测与电压锁定、数字电压测量（而非仅读调压器刻度）、过流保护与快速切断、厚度→电气强度自动换算、数据存储打印及PC通讯。这些功能对执行GB/T 3333至关重要——简单耐压台靠人眼盯电压表读击穿瞬值且无自动切断易致试样烧损及人员误判。与进口同类击穿仪相比，BDJC-50KV在GB/T 3333及GB/T 1408本土标准符合性、中文操作界面、电极标配规格、本地服务与备件供应方面更贴合国内检测习惯与计量溯源要求。

用户选购时需注意：若仅做电缆纸按GB/T 3333验收，50kV机型已足够（电缆纸典型Ub数百伏～数kV，50kV裕度大）；若兼测厚层压板、电工塑料等可能需更高电压（如100kV）机型，但电极、升压原则相通。无论机型均须定期校准分压器与计时（若做耐压），接地必须可靠。

十五、技术发展与检测规范化展望

随着特高压输电与大型电力变压器容量提升，对电缆纸及油纸绝缘系统电气强度、局部放电起始场强、老化评估的需求愈加精细。未来工频击穿试验仪可能集成：① 局部放电（PD）耦合检测通道同步记录击穿前PDIV（局部放电起始电压）辅助分析预击穿现象；② 多速率扫描与步进–保持复合程序模拟实际过电压工况；③ 温湿度闭环控制环境箱（从室温至200℃、湿度10％RH～98％RH）直接联机按预设条件做温度梯度击穿曲线；④ 上位机软件内置GB/T 3333数据处理模板（含离群值Grubbs检验、厚度修正、不确定度评定）自动生成符合CNAS格式报告；⑤ 网络接口与LIMS（实验室信息系统）对接实现无纸化原始记录上传。

对试验人员而言，发挥BDJC-50KV最佳性能需做到：严格按GB/T 3333制样与预处理；确保电极清洁与同轴；输入真实各片厚度而非仅组平均；选用标准推荐升压速率并验证线性；定期用标准样期间核查；详细记录环境温湿度与预处理细节。如此所得电缆纸工频击穿电压及电气强度数据方可作为材料验收、工艺比对与绝缘设计的可靠依据。BDJC-50KV工频击穿电压试验机作为贯彻GB/T 3333-1999要求的标准试验装备，在规范操作与定期计量保障下，能够为电缆纸及各类固体绝缘材料电气强度检测提供稳定、可重复、符合国家标准的结果。
