北广精仪全自动油品介质损耗及电阻率测试仪 GDAT-C1

产品介绍

一、产品概述

在电力设备运行维护体系中，绝缘油的介电性能是衡量其绝缘品质与老化程度的核心指标。介质损耗因数反映绝缘油在电场作用下的能量损耗程度，直流电阻率体现其内部导电离子的迁移特性，两项参数的变化往往早于击穿电压的下降，是发现绝缘油早期劣化、受潮、混入杂质的重要依据。全自动油品介质损耗及电阻率测试仪GDAT-C1严格依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造，专门用于变压器油、电容器油、电缆油等各类液体绝缘介质的介质损耗因数、相对电容率及直流电阻率的现场与实验室检测。

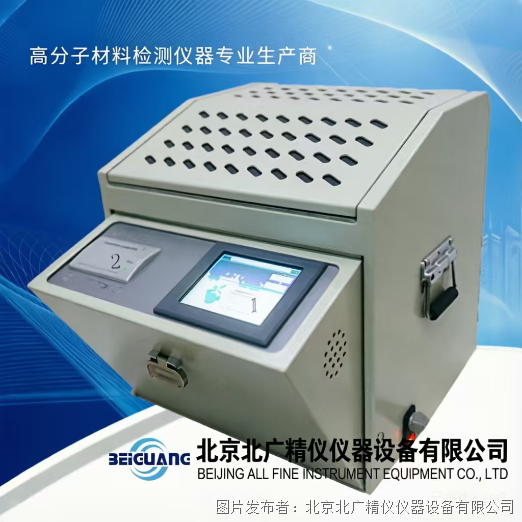

全自动油品介质损耗及电阻率测试仪 GDAT-C1采用一体化集成结构，内部将介损油杯、温控系统、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等核心部件整合于紧凑机箱内，无需外接复杂附件即可独立完成全部测试流程。整机以RAM9平台为核心处理单元，采用全数字技术实现信号采集、运算与逻辑控制，搭配5.7寸TFT纯彩液晶触控显示器，操作界面为全中文菜单，交互逻辑贴合常规检测人员的操作习惯。测试过程中，仪器自动完成温度控制、电压施加、数据采集、结果计算与存储，无需专业培训即可熟练上手。测试结果支持自动保存与打印输出，包含测试日期、时间、样品信息、各项参数数值及判定参考，满足电力巡检、油化分析、第三方检测等场景的记录追溯需求。

与分体式测试装置相比，GDAT-C1的优势体现在系统集成度与抗干扰设计上：传统分体装置需现场组装油杯、温控炉、电桥、高压源等部件，接线繁琐且易受外界电磁干扰，测试重复性较差；本仪器通过内部优化布局与屏蔽设计，将各功能模块的物理连接距离缩短，减少信号传输损耗，配合数字滤波算法，有效抑制环境噪声对微弱介损信号的干扰。加热系统采用中频感应非接触式加热，避免加热元件与油杯的直接接触导致的局部过热，使油温均匀性控制在较小范围内。标准电容器选用SF₆充气三点极式结构，其电容值与介损值受环境温度、湿度变化的影响极小，保障了仪器在长期运行后的量值稳定性。设备支持发电机供电场景下的稳定工作，适应变电站、发电厂等现场无市电或供电不稳定的检测环境，为绝缘油的常态化监测提供可靠工具。

二、结构设计与组成

GDAT-C1型测试仪的整体结构围绕“测量准确性”与“操作便捷性”展开设计，主要由测量单元、温控单元、高压单元、数据处理单元、人机交互单元及安全保护单元六部分组成，各单元模块化布局，既独立运行又协同配合，保障测试过程的稳定性与数据可靠性。

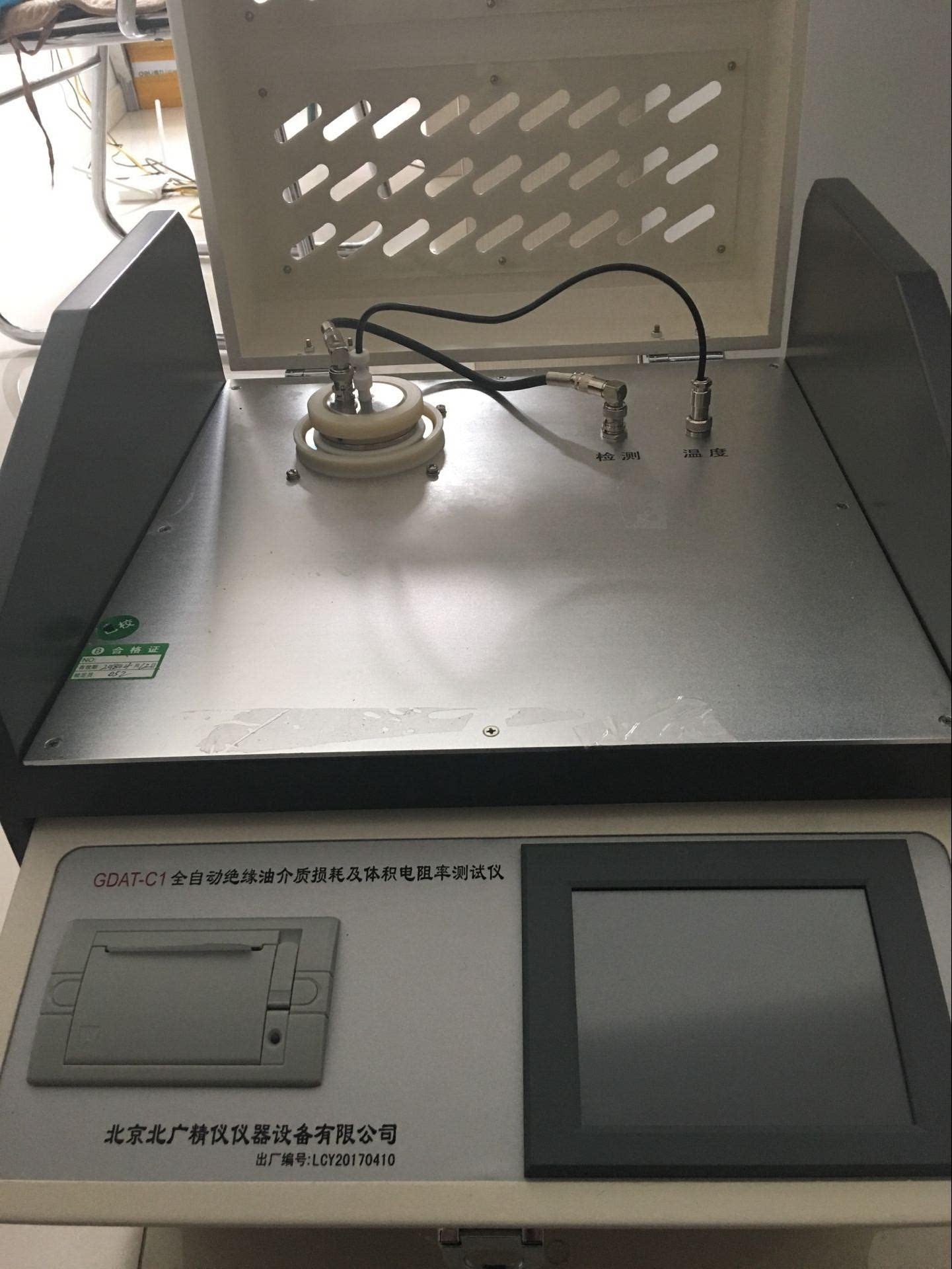

测量单元的核心是符合GB/T5654-2007标准的三电极式介损油杯，其结构包含高压电极、测量电极与屏蔽电极，极间间距严格控制在2mm。高压电极施加试验电压，测量电极采集流过绝缘油的电流信号，屏蔽电极用于消除电极边缘的杂散电容与沿面泄漏电流对测量结果的影响，确保测试值仅反映绝缘油本身的介电特性。油杯材质选用耐高温、耐腐蚀、表面光洁度高的特种合金，电极表面经精密抛光处理，减少油污附着与极化效应。油杯整体可拆卸设计，便于日常清洗、装配与校准，装配过程通过定位销保证电极间距的一致性，降低人为装配误差。油杯与温控加热炉之间采用非接触式耦合，避免机械应力导致电极变形。

温控单元由中频感应加热炉、PID温控模块、铂电阻温度传感器组成。中频感应加热炉内置加热线圈，通过电磁感应原理使油杯自身发热，实现油样均匀加热，升温速率可通过软件设置调节。PID温控模块根据温度传感器反馈的实时油温与预设温度的差值，动态调整加热功率，使油温稳定在目标值附近。温度传感器采用高精度铂电阻，直接插入油杯内部贴近油样的位置，实时监测油温变化，测温误差控制在±0.5℃以内。加热炉内部设有限温继电器，当油温超过120℃时，继电器自动断开加热回路，防止油样过热分解或引发安全隐患。

高压单元包含交流高压源与直流高压源两部分。交流高压源采用AC-DC-AC转换技术，先将市电整流为直流，再逆变为稳定频率的交流电压输出，有效隔离市电电压波动与频率波动对测试的影响，输出电压可在200~2200V范围内连续可调，频率为50Hz，满足标准规定的试验电压要求。直流高压源采用高频升压整流技术，输出0~500V连续可调的稳定直流电压，为直流电阻率测试提供极化电场。高压输出端配备限流电阻与快速放电回路，在测试结束或异常断电时自动释放残余电荷，保障操作人员安全。

数据处理单元以RAM9核心板为运算中枢，集成高精度AD转换器、数字信号处理器与存储模块。AD转换器负责将传感器采集的模拟信号（电压、电流、温度）转换为数字信号，数字信号处理器对采集数据进行滤波、运算，计算出电容量、介质损耗因数、相对电容率、直流电阻率等参数。存储模块采用非易失性存储器，可保存数千组测试数据，包括测试时间、参数设置、原始数据与计算结果，数据不会因断电丢失。单元内部还集成时钟模块，为每组测试数据自动添加时间戳，支持按时间查询与导出。

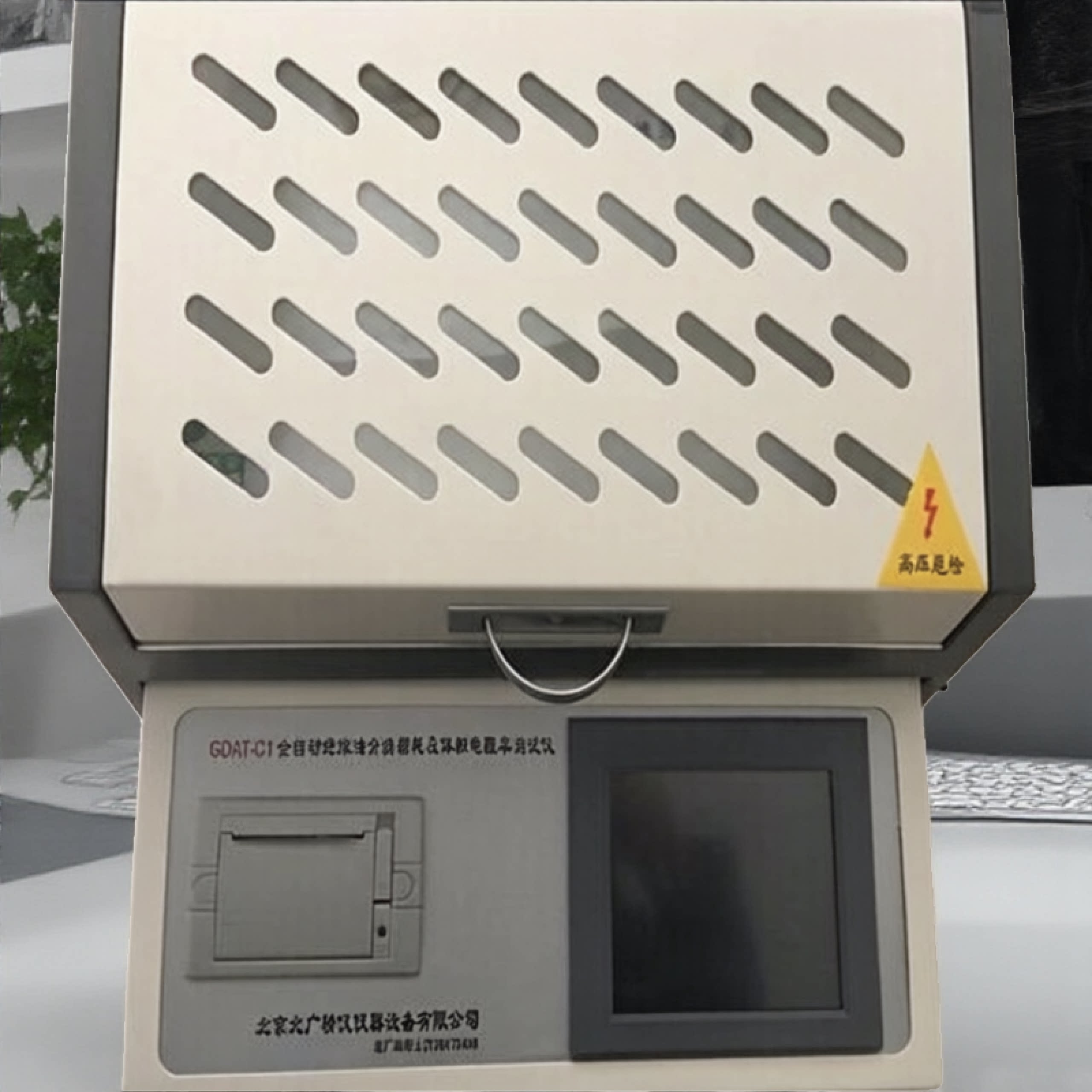

人机交互单元以5.7寸TFT纯彩液晶触控显示器为核心，搭配实体功能按键与触控操作界面。显示器分辨率满足清晰显示测试曲线、参数设置菜单、结果数据表的需求，触控操作支持点击、滑动等手势，简化参数输入流程。实体按键包含电源键、启动键、停止键、打印键等常用功能，便于戴手套操作时使用。交互界面采用分层菜单设计，主界面显示当前测试状态、实时温度、电压值，二级菜单用于参数设置（温度、电压、测试模式），三级菜单用于数据查询、系统校准、历史记录管理，操作逻辑符合常规检测流程。

安全保护单元覆盖设备运行全流程，包含多重防护机制：过压保护模块实时监测输出电压，当电压超过设定上限时立即切断高压输出并发出告警；过流保护模块检测回路电流，当电流超过安全阈值时快速关断电源；高压短路保护在检测到输出短路时毫秒级切断回路，防止器件损坏；温度传感器失效保护在传感器断路或接触不良时停止加热并告警；限温继电器作为硬件级保护，独立于软件系统运行，当油温超过120℃时强制断开加热电源。所有告警信息均在显示屏上以文字与图标形式提示，部分告警伴随蜂鸣提醒，便于操作人员及时处理。

三、性能参数

电源电压: AC 220V±10%

电源频率:50Hz/60Hz±1%

测量范围:电容量5pF~2μF

相对电容率 1.000~30.000

介质损耗因数0.00001~100

直流电阻率 2.5 MΩm~20 TΩm

测量精度:电容量±(1%读数+0.5pF)

相对电容率±1%读数

介质损耗因数±(1%读数+0.0001)

直流电阻率±10%读数

分辨率:电容量 0.01pF

相对电容率 0.001

介质损耗因数0.00001

测温范围:0~120℃

温度测量误差:±0.5℃

交流实验电压: 200~2200V连续可调，频率50Hz

直流试验电压:0~500V连续可调

功耗:100W

外型尺寸:450mmX 410mmX320mm

总重量:25Kg

使用条件:环境温度:0℃~40℃

相对湿度:<75%

四、介质损耗因数测试原理

介质损耗因数是衡量绝缘油在交变电场作用下能量损耗的重要参数，其物理本质是电介质内部偶极子转向极化与电导损耗的综合体现。GDAT-C1型测试仪采用平衡电桥法测量介质损耗因数，该方法符合GB/T5654-2007标准的核心要求，具有测量精度高、稳定性好的特点。

测试时，将待测油样注入三电极式油杯，油杯置于恒温加热炉中升温至预设温度（通常为90℃）。交流高压源输出设定电压（如1000V、50Hz）施加于油杯的高压电极与测量电极之间，在油样内部建立均匀电场。由于绝缘油并非理想电介质，其内部存在微量的导电离子与极性分子，在电场作用下会产生泄漏电流与极化电流，总电流可分解为通过电容的电流分量（容性电流）与通过电阻的电流分量（阻性电流），两者之间的相位差θ的余角δ即为介质损耗角，tanδ即为介质损耗因数。

仪器的介损测试电桥采用自动平衡原理，内部标准电容器作为参考元件，其电容值与介质损耗因数已知且高度稳定。电桥通过比较标准支路与被测油样支路的电流幅值与相位差，自动调节可变标准元件的参数，使电桥达到平衡状态。平衡状态下，电桥对角线上无电流通过，此时根据标准元件的参数值即可计算出被测油样的电容量与介质损耗因数。由于标准电容器采用SF₆充气三点极式结构，其参数几乎不受环境温湿度影响，确保了测量的准确性。

测试过程中，仪器实时采集高压端的电压信号与测量电极的电流信号，通过数字信号处理技术提取信号的幅值与相位信息，计算得到tanδ值。为提高测量可靠性，仪器采用多次采样平均算法，对同一参数进行数十次采样后取平均值作为最终结果，有效抑制随机噪声干扰。对于极低介质损耗因数的油样（如新油），仪器通过提高信号放大倍数与延长采样时间，确保微小信号的准确采集；对于高损耗油样（如严重老化的油），则自动调整量程避免信号饱和。

温度对介质损耗因数的影响显著，绝缘油的tanδ随温度升高呈非线性变化，因此标准要求在恒定温度下进行测试。GDAT-C1的中频感应加热与PID控温技术使油温稳定在预设值±0.5℃范围内，消除了温度波动带来的测量误差。测试时，仪器自动记录油温，并将tanδ值换算至标准参考温度（如20℃或90℃），方便不同批次油样的性能对比。此外，仪器支持空电极杯校准功能，在油杯清洗后、注入油样前，测量空电极杯的电容量与介质损耗因数，判断电极表面是否洁净、装配是否到位，校准数据自动参与后续油样测试的计算，进一步提升测量精度。

五、直流电阻率测试原理

直流电阻率是反映绝缘油内部导电离子浓度与迁移能力的关键参数，与绝缘油的含水量、杂质含量密切相关，是判断绝缘油受潮程度的重要指标。GDAT-C1型测试仪采用高阻计法测量直流电阻率，该方法符合GB/T5654-2007标准的相关规定，适用于高电阻率液体绝缘介质的测量。

测试时，油样同样置于三电极式油杯中并恒温至预设温度。直流高压源输出设定电压（如500V）施加于高压电极与测量电极之间，在油样中建立直流电场。油样内部的微量离子在电场作用下发生定向迁移，形成微小的泄漏电流。经过一段时间的极化（通常为60s或600s，可根据标准选择），电流趋于稳定，此时测量流过油样的稳定电流值，结合施加的电压与油杯的几何尺寸常数，即可计算出直流电阻率。

仪器的测量电极连接至高输入阻抗的静电计放大器，该放大器输入阻抗高达10¹⁴Ω以上，确保几乎不从被测回路分流电流，避免测量误差。放大器的输出信号经AD转换器转换为数字信号，由RAM9核心板进行运算处理。直流电阻率ρ的计算公式为：ρ = R × C，其中R为油样的体积电阻（R=U/I，U为施加的直流电压，I为稳定泄漏电流），C为油杯的几何常数，由电极面积与极间间距决定。三电极结构中的屏蔽电极接地，有效消除了表面泄漏电流对体积电阻测量的影响，确保测量的是油样本体的体积电阻率。

测试过程中，仪器自动控制极化时间，在施加直流电压后持续监测电流变化，当电流变化率小于设定阈值时判定为稳定状态，自动记录此时的电流值。为减少极化效应的影响，仪器采用正负极性切换测量技术，对同一油样先后施加正极性电压与负极性电压，分别测量对应的电阻率，取平均值作为最终结果，抵消油样与电极界面的极化电势带来的误差。直流高压源在测试结束后自动切断输出，并通过内置放电电阻释放油杯两端的残余电荷，防止操作人员触电。

温度对直流电阻率的影响更为显著，绝缘油的电阻率随温度升高呈指数下降趋势，因此测试时必须严格控制油温。GDAT-C1的温控系统使油温稳定在预设值，测试报告中明确标注测试温度，便于将测量结果换算至标准温度进行比较。对于含水量极低的干燥油样，电阻率可达10¹³Ω·m以上，仪器的高阻测量模块通过采用屏蔽电缆、浮地测量、数字滤波等技术，有效抑制外界电磁干扰与漏电流影响，确保高阻值测量的准确性。仪器支持空电极杯的绝缘电阻校准，扣除电极系统自身的泄漏电流影响，进一步提高测量精度。

六、温控系统技术细节

温控系统是保障GDAT-C1测试精度的基础，其性能直接影响介质损耗因数与直流电阻率的测量准确性。系统采用中频感应加热与PID智能控制相结合的技术方案，实现了油温的快速、均匀、稳定控制。

中频感应加热原理是利用高频交流电通过加热线圈产生的交变磁场，在金属油杯内部感应出涡旋电流，涡电流在油杯电阻的作用下产生焦耳热，从而使油杯自身发热并加热内部油样。这种加热方式的优势在于加热体与油杯非接触，避免了传统电阻加热中加热元件表面温度过高导致的油样局部过热分解；热量产生于油杯本身，热传导路径短，升温速度快；油杯整体发热，温度分布均匀，避免了局部温差。加热线圈与油杯之间留有适当间隙，并填充保温材料，减少热量散失，提高加热效率。

PID控温算法是温控系统的核心，由比例（P）、积分（I）、微分（D）三个环节组成。比例环节根据当前油温与预设温度的差值（偏差）按比例输出加热功率，偏差越大加热功率越高；积分环节对偏差进行累积，消除静态误差，使油温稳定在设定值；微分环节根据偏差的变化率提前调整加热功率，抑制温度超调与波动。仪器在出厂前已完成PID参数自整定，用户也可根据实际使用环境（如实验室温度、油样体积）进行手动微调，优化控温效果。控温过程中，仪器实时显示当前油温与目标温度的差值，以及加热功率百分比，便于用户监控温控状态。

温度传感器选用Pt100铂电阻，其电阻值与温度呈良好的线性关系，在0~120℃范围内测温精度高、稳定性好。传感器探头直接插入油杯内部，与油样充分接触，实时监测油样温度而非油杯外壁温度，确保温度反馈的准确性。传感器信号经精密放大与AD转换后送入PID控制器，形成闭环控制。为避免传感器故障导致的控温失效，仪器设置了传感器开路、短路检测功能，当检测到传感器信号异常时，立即停止加热并发出告警，防止油温失控。

限温保护是温控系统的硬件级安全措施，独立于软件PID控制运行。加热炉内部安装机械式限温继电器，其动作阈值为120℃，当软件控温失效导致油温超过120℃时，限温继电器自动断开加热回路电源，强制停止加热，即使软件系统出现故障也能保障安全。此外，仪器在软件层面设置了温度上限报警，当油温接近120℃（如达到115℃）时提前发出预警，提醒操作人员关注。温控系统还具备超温记忆功能，记录历史最高油温，便于追溯设备运行状态。

为减少环境温度对控温精度的影响，仪器外壳与加热炉之间填充了高效保温材料，降低热量向外界散失的速率，使加热功率波动更小，油温更稳定。在低温环境下使用时，保温层可减少加热功率消耗，缩短升温时间；在高温环境下，可减缓外界热量传入，避免油温超标。温控系统支持0~120℃的宽范围温度设置，用户可根据不同油品的测试标准（如变压器油通常测试90℃，电容器油可能测试20℃）灵活设定，满足多样化的检测需求。

七、抗干扰设计与实现

绝缘油介损与电阻率测试属于微弱信号测量，易受外界电磁干扰、电源波动、接地不良等因素影响，GDAT-C1在设计阶段采取了多层次抗干扰措施，确保测试结果的可靠性。

电源干扰抑制方面，交流试验电源采用AC-DC-AC转换架构，彻底隔离市电干扰。首先通过整流滤波电路将市电交流转换为平稳直流，再通过SPWM逆变技术生成纯净的50Hz交流试验电压，消除了市电电压波动（±10%）、频率波动（±1Hz）及谐波成分对测试的干扰。即使在发电机供电的不稳定电网环境下，逆变器也能输出稳定的试验电压，保障测试准确性。直流高压源同样采用高频开关电源技术，通过多级滤波与稳压电路，输出低纹波、高稳定的直流电压，减少直流分量对介损测量的影响。整机电源输入端配备EMI滤波器，抑制电网中的高频噪声进入设备内部，同时为内部数字电路与模拟电路提供独立的电源模块，避免数字电路的高频噪声通过电源耦合到模拟测量回路。

电磁屏蔽设计方面，测量单元（油杯、标准电容器）与高压单元被置于金属屏蔽盒内，屏蔽盒采用高导磁率材料制作，有效屏蔽外界电磁场（如变电站的工频电场、对讲机的射频信号）的干扰。信号传输线采用双层屏蔽电缆，内层屏蔽层连接测量回路的参考地，外层屏蔽层接设备机壳地，形成双重屏蔽结构，减少空间电磁辐射对微弱电流信号的耦合。油杯的三电极结构中，屏蔽电极直接连接屏蔽盒，将测量电极与外界电磁场隔离，进一步降低干扰。高压引线采用高压同轴电缆，外层屏蔽层接地，防止高压电场对外辐射干扰其他电路。

接地系统设计方面，仪器采用单点接地原则，将所有接地端汇总至机壳的总接地端子，再通过专用接地线连接至实验室的保护地或独立接地极，接地电阻要求小于4Ω。数字地与模拟地分开布线，在总接地端汇合，避免数字电路的回流电流干扰模拟测量地。油杯的屏蔽电极、标准电容器的屏蔽层、屏蔽盒、机壳等均可靠连接到总接地端子，形成等电位体，消除地电位差带来的测量误差。在变电站现场使用时，若接地条件不佳，仪器可通过内置的浮地测量技术暂时工作，但测试结束后需及时检查接地情况，确保长期使用的稳定性。

数字滤波与信号处理方面，仪器采集的原始数据经过多级数字滤波处理，包括均值滤波、中值滤波、低通滤波等，有效去除随机噪声与周期性干扰。对于50Hz工频干扰，采用陷波滤波算法，针对性抑制工频噪声；对于高频干扰，通过降低采样带宽与软件滤波结合的方式消除。在介损测量中，采用同步采样技术，使采样频率与交流试验电压频率保持整数倍关系，确保每个周期的信号波形被均匀采样，通过FFT变换提取基波成分的幅值与相位，减少谐波干扰的影响。数据存储时采用校验和机制，防止数据在存储或传输过程中出现错误。

安全保护也是抗干扰设计的一部分，过压、过流、短路保护电路不仅能保障设备安全，也能防止因异常情况导致的测量误差。例如，当高压回路发生短路时，短路电流可能导致电源波动，影响其他电路的正常工作，快速切断高压可避免这种干扰。温度传感器失效保护可防止因温度测量错误导致的控温异常，间接保障测试精度。仪器还具备自检功能，开机时自动检测各模块的工作状态，发现异常及时提示，避免带病运行引入干扰。

八、软件功能与操作流程

GDAT-C1的软件系统以用户友好为核心设计理念，结合触控操作与菜单导航，简化了测试流程，降低了操作门槛，同时提供了丰富的数据管理功能。

软件主界面采用分区显示设计，顶部为状态栏，显示当前时间、电池电量（若有）、设备状态（待机、加热、测试、报警）；中部为数据显示区，实时显示油温、交流电压、直流电压、电容量、介质损耗因数、电阻率等关键参数，测试过程中动态更新曲线（如油温变化曲线、电流衰减曲线）；底部为功能菜单栏，包含“参数设置”“开始测试”“数据查询”“系统校准”“帮助”等核心功能按钮。触控操作支持单点点击、长按、滑动等手势，例如在数据显示区滑动可切换显示不同参数，长按某个参数可查看其历史趋势曲线。

参数设置菜单允许用户根据测试标准自定义试验条件。温度设置范围为0~120℃，步进值0.1℃，支持设置恒温等待时间（达到预设温度后保持多久开始测试）；交流电压设置范围为200~2200V，步进值10V，频率固定为50Hz；直流电压设置范围为0~500V，步进值10V，支持设置极化时间（60s/600s）与充电时间。用户还可设置样品编号、样品名称、测试人员、备注信息等，这些数据将随测试结果一同保存。参数设置完成后，系统会自动检查设置值的合法性（如电压是否超出范围、温度是否超过限温值），若存在异常会弹出提示框要求修改。

开始测试流程采用向导式引导，用户点击“开始测试”后，软件首先检查油杯状态（是否安装到位、是否为空杯），若为空杯会提示进行空杯校准；然后提示注入油样，确认后启动加热系统，实时显示油温变化曲线，达到预设温度并恒温稳定后，自动启动介损测试与电阻率测试。介损测试先进行电压调节，稳定后采集数据并计算tanδ；电阻率测试施加直流电压，等待极化完成后测量稳定电流并计算电阻率。测试过程中，软件实时显示当前测试阶段（加热、恒温、介损测试、电阻率测试）与进度百分比，若出现异常（如油温超标、高压短路）会立即中断测试并弹出告警信息。测试完成后，自动保存数据并显示结果，用户可选择打印或继续下一组测试。

数据查询功能支持按测试日期、样品编号、样品名称等多维度检索历史数据，检索结果以列表形式显示，点击某条记录可查看详细信息，包括测试参数、原始数据、计算结果、曲线图谱。数据支持导出功能，可通过USB接口将数据导出为Excel或PDF格式，方便后续分析与报告编制。软件还具备数据统计分析功能，对同一批次多个油样的结果进行统计，计算平均值、标准差、最大值、最小值，生成统计报表。历史数据可批量删除或备份，避免存储空间不足。

系统校准菜单包含空电极杯校准、温度校准、电压校准、电阻校准等功能。空电极杯校准需在油杯清洗干净并干燥后进行，测量空杯的电容量与介质损耗因数，数据自动保存并用于后续油样测试的修正；温度校准可通过标准温度计对比，修正温度测量偏差；电压校准使用高压表测量实际输出电压，修正电压设置值；电阻校准通过标准电阻箱验证高阻测量精度。校准过程有详细的操作指引，校准数据加密存储，防止误操作修改。软件还支持用户管理功能，设置管理员与普通用户权限，管理员可进行参数修改与校准，普通用户仅能进行测试与数据查询，保障数据安全。

帮助功能内置电子版操作手册，包含设备简介、操作步骤、参数说明、故障排查、注意事项等内容，支持关键词搜索，方便用户随时查阅。软件还具备操作日志记录功能，记录所有关键操作（如参数修改、校准、数据删除），便于追溯操作历史。软件支持在线升级，通过USB接口可更新系统固件，获取新功能与bug修复，延长设备使用寿命。

九、油杯维护与校准

三电极式介损油杯是GDAT-C1的核心测量部件，其清洁度与装配精度直接影响测试结果的准确性，因此需要定期进行维护与校准。

油杯清洗流程应根据油样性质选择适当的清洗剂。对于新油或轻度污染的油样，可先用石油醚或溶剂油冲洗油杯内部，去除残留油渍，再用无水乙醇冲洗2~3次，最后用蒸馏水冲洗干净；对于严重老化、含胶质或沥青质的油样，可先用甲苯或二甲苯浸泡溶解污染物，再用丙酮冲洗，然后用无水乙醇和蒸馏水清洗。清洗过程中，使用软毛刷轻轻刷洗电极表面，避免使用硬质工具刮伤电极。清洗后的油杯应倒置沥干水分，然后放入烘干箱在105~110℃下烘干1~2小时，取出后置于干燥器中冷却至室温。清洗过程中严禁用手直接接触电极表面，应佩戴洁净的尼龙手套或橡胶手套操作，防止皮肤油脂污染电极。

空电极杯校准是验证油杯性能的重要步骤，应在每次清洗装配后、测试油样前进行。校准时，将干净的空油杯安装到加热炉中，确保电极间距正确、连接可靠，然后在仪器上进行空杯校准操作。仪器自动测量空杯的电容量C₀与介质损耗因数tanδ₀，并将数据存储在系统中。理想的空油杯电容量应符合设计值（由电极几何尺寸决定），介质损耗因数应接近零（通常小于0.0001）。若tanδ₀过大，可能是电极表面有残留污染物、装配不到位或电极间距发生变化，需要重新清洗或装配；若C₀与设计值偏差超过1%，可能是电极变形或装配误差，需联系专业人员检修。空杯校准数据会自动参与后续油样测试的计算，公式如下：实际电容量C=Cₓ-C₀，实际介质损耗因数tanδ=(tanδₓ·Cₓ-tanδ₀·C₀)/C，其中Cₓ、tanδₓ为仪器实测值，确保扣除空杯自身的影响。

油杯装配注意事项：安装油杯时，应先检查电极表面是否洁净、有无划痕，确认密封圈完好无损；将油杯平稳放入加热炉的定位槽中，确保高压电极、测量电极、屏蔽电极的接线端与仪器对应接口对齐；连接高压线与信号线时，应轻轻插拔，避免用力过猛导致引脚变形；装配完成后，轻轻晃动油杯，确认无松动现象。注入油样时，应使用洁净干燥的漏斗或注射器，缓慢注入，避免产生气泡；油样应充满电极间隙，并略高于电极上表面，确保测量电极完全浸没在油中；注入后静置几分钟，待气泡逸出后再开始测试。若油样中含有气泡，会导致电容量增大、介质损耗因数升高，影响测试准确性。

油杯存放要求：长期不使用时，应将油杯清洗干净并烘干，放入干燥器中保存，避免受潮或沾染灰尘。存放前可进行空杯校准，记录此时的C₀与tanδ₀，下次使用前再次校准对比，若数值变化不大可继续使用，若变化明显则需重新清洗或检查。油杯的电极表面若有轻微氧化，可用氧化铝粉抛光膏轻轻擦拭，然后用无水乙醇清洗干净，恢复表面光洁度。若电极表面有严重划痕或变形，应更换新的油杯，不可继续使用，以免影响测试精度。

定期性能验证：建议每3~6个月使用标准油样对油杯与仪器进行整体性能验证。标准油样是具有已知介质损耗因数与电阻率的绝缘油，在规定的温度与电压下测试，若实测值与标准值的偏差在允许范围内，说明油杯与仪器工作正常；若偏差超出范围，则需检查油杯是否洁净、装配是否正确、仪器是否需要校准。标准油样应妥善保存，避免污染或变质，开封后应尽快使用，剩余部分不可倒回原瓶。通过定期性能验证，可及时发现油杯与仪器的潜在问题，确保测试结果的可靠性。

十、安装与调试要点

GDAT-C1型测试仪的正确安装与调试是确保设备长期稳定运行、测试数据准确可靠的前提，用户应严格按照以下步骤进行操作，必要时可联系专业技术人员指导。

开箱检查：拆开包装后，首先核对设备型号、配件清单是否与装箱单一致，检查主机外观有无碰撞变形、漆面脱落，各接口有无松动或损坏。配件通常包括电源线缆、打印纸、保险管、接地线、油杯清洗工具（毛刷、漏斗）、标准油样（可选）、操作手册等。检查油杯是否完好，电极表面有无划痕，密封圈是否齐全。确认无误后，将设备放置在平整、稳固的工作台或地面上，周围环境应无强烈振动、腐蚀性气体、易燃易爆物品，通风良好。

环境准备：设备使用环境应满足以下条件：环境温度0℃~40℃，相对湿度<75%，海拔不超过2000m；工作场所应远离强电磁场干扰源（如变压器、电机、高频炉），避免阳光直射；地面应平整坚固，能承受设备重量（25kg）；工作台面尺寸不小于500mm×500mm，便于放置设备与操作。电源要求为AC 220V±10%、50Hz/60Hz±1%的单相交流电源，插座应具备可靠接地端，接地电阻不大于4Ω。若使用发电机供电，应确保发电机输出电压稳定，频率波动在允许范围内。

接地连接：接地是保障设备安全与测试精度的重要措施。将设备背部的接地端子用截面积不小于2.5mm²的黄绿双色接地线连接到实验室的保护接地端或独立接地极。接地极应埋设在潮湿土壤中，深度不小于0.5m，接地电阻用接地电阻测试仪测量，确保小于4Ω。严禁将接地线连接到暖气管、自来水管等非专用接地体上，避免因地电位差引入干扰或造成安全隐患。接地连接完成后，用万用表测量接地端子与机壳之间的电阻，应接近0Ω，确认连接可靠。

电源连接：将随机配备的电源线缆一端插入设备背部的电源输入插座，另一端插入符合要求的接地插座。检查电源线有无破损，插头与插座接触是否紧密。打开设备背部的电源开关，此时设备前面板的电源指示灯应亮起，触控显示器应正常启动，显示开机画面。若指示灯不亮或显示器无反应，应立即关闭电源，检查插座是否有电、电源线是否连接良好、保险管是否熔断。

初步调试：设备启动后，进入系统自检程序，检查各模块工作状态。首先进行油杯检查，确认油杯安装到位、温度传感器连接正常；然后进行加热测试，设置温度为60℃，观察油温是否能正常上升，控温是否稳定；接着进行电压测试，设置交流电压500V，用高压表测量实际输出电压，确认与设定值一致；最后进行空杯校准，按照第九章的方法清洗并校准空电极杯，记录校准数据。调试过程中，注意观察设备有无异常声响、异味，若有异常应立即断电检查。调试完成后，使用标准油样进行一次实测，对比实测值与标准值，确认设备性能正常。

操作培训：调试完成后，应由专业技术人员对操作人员进行培训，内容包括设备原理、操作流程、参数设置、数据查询、油杯维护、安全注意事项等。操作人员应亲自操作练习，熟练掌握测试流程与异常处理方法。培训结束后，进行实际操作考核，确保操作人员能独立完成测试工作。建立设备使用台账，记录每次使用的时间、操作人员、测试样品、设备状态等信息，便于追溯与管理。

十一、日常维护与保养

定期对GDAT-C1型测试仪进行维护保养，可有效延长设备使用寿命，保障测试精度，减少故障发生率。维护保养工作应按照周期进行，涵盖机械部件、电气系统、软件系统等多个方面。

每日维护内容包括：开机前检查设备外观有无损伤，各连接线缆是否松动；检查油杯是否洁净，有无残留油渍，必要时进行清洗；检查电源指示灯、显示屏是否正常，各功能按键是否灵敏；测试前检查接地是否可靠，环境温度、湿度是否符合要求；测试结束后，关闭电源，清理工作台面的油渍与杂物；用干净软布擦拭显示屏与机壳，保持设备清洁；检查打印纸余量，不足时及时更换。

每周维护内容包括：检查油杯电极表面有无氧化或划痕，必要时进行抛光处理；检查温度传感器探头是否洁净，有无油污附着，用无水乙醇轻轻擦拭；检查高压连线与信号线有无破损、老化，连接是否牢固；运行设备自检程序，检查各模块工作状态；备份本周测试数据，防止数据丢失；检查加热炉内部有无油污积聚，必要时用无水乙醇清理；检查接地线连接是否松动，接地电阻是否达标。

每月维护内容包括：进行一次空电极杯校准，验证油杯性能；使用标准油样进行一次实测，验证仪器测量精度；检查温控系统PID参数是否需要优化，可通过观察油温变化曲线评估控温效果；检查高压单元的绝缘性能，用兆欧表测量高压输出端对地绝缘电阻，应大于100MΩ；检查散热风扇是否运转正常，清理风扇叶片上的灰尘；检查软件版本是否需要更新，必要时进行升级；对设备进行全面清洁，包括机壳缝隙、接口处、散热孔等部位的灰尘。

每季度维护内容包括：联系专业计量机构对设备进行一次全面计量校准，获取校准证书，确保设备性能符合相关标准要求；检查内部电路板有无灰尘积聚，用干燥压缩空气吹扫，保持清洁；检查各接插件是否松动，重新插拔并紧固；检查保险管是否完好，必要时更换同规格保险管；检查油杯密封圈是否老化，必要时更换；对设备的机械转动部位（如风扇轴承）添加适量润滑油，确保运转顺畅。

每年维护内容包括：对设备进行一次全面性能评估，包括测量精度、控温精度、抗干扰能力等；检查内部标准电容器的性能，确认其电容值与介质损耗因数是否稳定；检查直流高压源的稳压性能，测量不同负载下的输出电压稳定性；检查交流试验电源的波形失真度，确保符合标准要求；更换老化的易损件，如密封圈、保险管、散热风扇等；整理全年维护保养记录，分析设备运行状况，制定下一年度维护计划；将设备送至法定计量检定机构进行周期检定，确保量值溯源的有效性。

长期停用时的维护：如设备需停用超过一个月，应将油杯清洗干净并烘干，放入干燥器中保存；关闭设备总电源，拔下电源插头；用防尘罩覆盖整机，防止灰尘积聚；每月通电一次，运行30分钟，防止电气元件受潮损坏；重新启用前，需按调试要求进行全面的检查与校准，确认设备正常后方可投入使用。

十二、常见故障排查与处理

GDAT-C1在使用过程中可能出现各类故障，掌握常见故障的排查与处理方法，可减少停机时间，保障检测工作的顺利进行。以下为常见故障的现象、原因及处理措施，供用户参考。

故障一：开机后设备无反应，电源指示灯不亮。可能原因：电源未接通；插座无电；电源线损坏；保险管熔断；电源开关故障。处理措施：检查电源插头是否插紧，插座是否有电（可用其他电器测试）；检查电源线有无破损，更换损坏的电源线；打开设备背部保险管座，检查保险管是否熔断，更换同规格（通常为250V/2A）保险管；若更换保险管后仍熔断，可能是内部电路短路，应联系专业人员检修；检查电源开关是否损坏，必要时更换。

故障二：油温无法达到预设值或升温缓慢。可能原因：加热炉损坏；温度传感器故障；PID参数设置不当；油杯未安装到位；环境温度过低。处理措施：检查加热炉是否正常工作，触摸加热炉外壁是否有温热感，若无则可能是加热线圈断路，需更换；检查温度传感器连接是否牢固，用万用表测量其电阻值，判断是否正常，必要时更换；重新进行PID自整定，优化控温参数；确认油杯安装到位，与加热炉接触良好；若环境温度过低，可采取保温措施，如用保温材料包裹设备外壳。

故障三：介质损耗因数测量值异常偏高或波动大。可能原因：油样中有气泡；油杯不洁；空杯校准数据错误；高压连线接触不良；外界电磁干扰。处理措施：重新注入油样，静置片刻待气泡逸出，或轻轻敲击油杯帮助气泡排出；按照第九章的方法彻底清洗油杯并重新进行空杯校准；检查空杯校准数据是否正确保存，必要时重新校准；检查高压连线与油杯电极的连接是否牢固，重新插拔并确保接触良好；将设备移至远离强电磁场干扰的环境，或检查接地是否良好，采取屏蔽措施。

故障四：直流电阻率测量值异常偏低。可能原因：油样受潮或含杂质；油杯泄漏电流大；屏蔽电极接地不良；高阻计故障。处理措施：更换干燥的油样，或对油样进行脱水处理；检查油杯密封圈是否完好，装配是否到位，重新清洗并校准空杯；检查屏蔽电极的接地连线是否牢固，确保接地电阻小于4Ω；若怀疑高阻计故障，可用标准电阻箱验证其测量精度，必要时联系专业人员检修。

故障五：高压输出异常，无电压或电压不稳。可能原因：高压源故障；电压设置错误；过压保护动作；高压连线断路。处理措施：检查交流或直流电压设置是否在有效范围内，重新设置正确电压；查看是否有过压告警，若有则检查电压设置是否过高，降低设置值后复位保护；检查高压连线是否断路或接触不良，更换损坏的连线；若高压源内部故障，应联系专业人员检修，切勿自行拆卸。

故障六：触控显示器无响应或显示异常。可能原因：屏幕脏污；触控校准失效；显示器连接线松动；软件故障。处理措施：用干净软布擦拭屏幕，去除油污或水渍；进入系统设置菜单，重新进行触控校准；检查显示器与主机板的连接线是否松动，重新插拔；重启设备，若问题依旧，可能是软件故障，尝试恢复出厂设置或升级软件；若硬件损坏，需更换显示屏。

故障七：打印机不工作或无打印输出。可能原因：打印纸装反或余量不足；打印机卡纸；打印头脏污；打印机连接线松动。处理措施：检查打印纸是否装反，重新正确安装，确保打印纸余量充足；打开打印机盖，清除卡纸，确保纸张路径顺畅；用酒精棉签清洁打印头，去除污垢；检查打印机与主机板的连接线是否松动，重新插拔；若打印机硬件故障，需更换打印机模块。

出现上述故障无法自行处理时，应及时联系设备供应商的技术支持人员，切勿自行拆卸核心部件，以免造成更大损坏或安全事故。每次故障排查与处理后，应做好详细记录，包括故障现象、原因分析、处理措施、处理结果及更换的零部件，便于后续维护参考。

十三、测试注意事项

在使用GDAT-C1型测试仪进行油品测试时，需严格遵守相关标准与操作规程，注意以下事项，以保障测试安全、提升数据准确性。

样品采集环节：油样应从设备底部放油阀采集，放油前应先放出少量油冲洗阀门与管路，去除沉积物与杂质；采样容器应使用棕色玻璃瓶或专用塑料采样瓶，事先用洗涤剂、蒸馏水清洗干净，并在105℃烘干，冷却后备用；采样时，油样应沿瓶壁缓慢注入，避免产生气泡，装满至瓶口留有少量空隙，拧紧瓶盖，防止污染与挥发；样品瓶上应贴好标签，注明设备名称、采样部位、采样日期、样品编号等信息；运输过程中应避免剧烈震荡，防止油样氧化或混入气泡；样品采集后应尽快测试，一般不超过48小时，若需保存，应置于阴凉、干燥、避光处，温度不超过20℃。

样品预处理环节：测试前，将油样从采样瓶中倒入洁净的烧杯中，若油样浑浊或有杂质，可用干燥滤纸过滤；若油样温度过低，可置于40~50℃水浴中加热，使其温度略高于测试温度，便于注入油杯；加热过程中应避免油温过高导致油样老化，同时防止水分蒸发；注入油杯前，应再次检查油样中是否有气泡，若有气泡可静置片刻或用玻璃棒轻轻搅拌帮助逸出；注入油杯时，应使用洁净干燥的漏斗或注射器，缓慢注入，避免油样溅出或产生气泡；注入量应适中，以充满电极间隙并略高于电极上表面为宜，过多可能导致油样溢出污染设备，过少则测量电极未完全浸没。

测试过程监控环节：测试过程中应密切关注设备运行状态，如发现异常声响、异味、冒烟或告警信息，应立即停止测试，切断电源，查明原因并排除故障后方可继续；加热过程中，禁止打开加热炉盖，防止油温骤变或烫伤；高压测试时，严禁触摸高压连线、油杯电极等带电部位，防止触电；测试过程中不得随意更改参数设置，以免影响测试结果；若需中断测试，应先停止高压输出，待放电完成后再进行其他操作；测试过程中应保持工作环境安静，避免振动与强电磁场干扰；记录测试过程中的异常现象，如油温波动、电压不稳等，便于后续数据分析。

数据处理环节：测试结束后，应仔细核对测试结果，包括电容量、介质损耗因数、相对电容率、直流电阻率等参数，确认数据是否合理；若结果异常，应分析原因，如油样问题、油杯污染、操作不当等，必要时重新测试；测试数据应如实记录，不得随意涂改，记录内容包括测试日期、时间、样品编号、测试温度、电压、各项参数值、操作人员等；测试结果需换算至标准参考温度时，应使用标准规定的换算公式，不得随意使用经验公式；同一油样应进行平行测试，两次测试结果的差值应符合标准要求，否则需进行第三次测试，取符合要求的数值作为最终结果；测试报告应包含足够的信息，确保结果的可追溯性与可比性。

安全防护环节：操作人员应穿戴合适的防护用品，如耐油手套、护目镜等，防止油样接触皮肤或眼睛；若油样不慎溅入眼睛，应立即用大量清水冲洗，并及时就医；工作场所应配备消防器材，如二氧化碳灭火器，严禁使用水灭火；设备应可靠接地，防止触电事故发生；高压测试区域应设置警示标识，禁止无关人员靠近；测试结束后，应及时清理工作台面的油渍，保持环境整洁；废弃油样应集中收集，按规定处理，不得随意倾倒，防止污染环境。

十四、行业应用案例

GDAT-C1型全自动油品介质损耗及电阻率测试仪凭借其稳定的性能和符合国标的特点，已在电力系统、石油化工、科研院所等多个领域得到广泛应用，以下为几个典型应用案例，展示其在实际工作中的价值。

案例一：某省级电力公司中心化验室应用

该化验室承担着全省变电站变压器油的常规检测与故障诊断任务，每日需处理数十个油样。引入GDAT-C1后，化验室实现了绝缘油介损与电阻率的自动化测试，单样测试时间从原来的30分钟缩短至15分钟，效率提升一倍。仪器的空杯校准功能有效解决了油杯污染导致的测试偏差问题，测试数据重复性显著提高，平行样偏差由原来的0.0002降至0.0001以内。在2022年迎峰度夏期间，该化验室通过GDAT-C1检测出某500kV变电站主变压器油介质损耗因数异常升高（达0.05，远超标准值0.04），结合其他色谱分析结果，判断为绝缘油受潮，及时安排滤油处理，避免了设备故障。仪器的数据存储与查询功能方便了历史数据对比，为设备状态评估提供了可靠依据。

案例二：某石化企业润滑油研发中心应用

该中心从事新型绝缘油与润滑油的研发工作，需要精确测量不同配方油品的介电性能，优化产品配方。GDAT-C1的宽测量范围（介质损耗因数0.00001~100，电阻率2.5MΩm~20TΩm）满足了从低损耗基础油到高损耗添加剂配方的测试需求。温控系统的精确控制（±0.5℃）确保了不同批次测试条件的一致性，为配方筛选提供了可靠数据。研发中心利用该仪器研究了不同抗氧化剂对绝缘油介质损耗因数的影响，发现某新型抗氧化剂可使油品的tanδ在90℃下降低30%，相关成果已申请国家专利。仪器的触控操作界面简化了研发人员的操作流程，数据导出功能便于后续的数据分析与报告撰写。

案例三：某第三方检测机构资质认定应用

该机构主要承接社会委托的绝缘油质量检测业务，需通过CMA资质认定。GDAT-C1符合GB/T5654-2007标准要求，计量校准证书齐全，为机构通过资质认定提供了关键设备支撑。仪器的测试报告包含完整的测试参数、原始数据与曲线图谱，满足资质认定对数据完整性的要求。机构利用该仪器建立了绝缘油介质损耗因数与电阻率的检测方法，不确定度评定符合相关要求。自投入使用以来，该机构已完成上千批次油样检测，出具的检测报告准确率100%，未发生一起数据争议事件，业务量年均增长25%，成为区域内知名的油品检测机构。

案例四：某高校电气工程学院教学实验应用

该校电气工程专业开设《高电压技术》与《电气设备绝缘试验》课程，绝缘油介电性能测试是重要的教学实验项目。GDAT-C1操作界面友好，软件具备实时曲线显示与自动计算功能，便于学生直观理解介质损耗与电阻率的测试原理。设备的空杯校准功能让学生认识到样品制备与仪器校准的重要性，培养了严谨的实验态度。教师可利用设备的数据对比功能，引导学生分析温度、电压、杂质等因素对油品介电性能的影响，加深学生对绝缘理论的理解。目前，该设备已成为该校电气工程专业核心实验教学设备，年均服务学生实验300余人次，教学效果良好，学生在全国大学生电气试验竞赛中多次获奖。

这些应用案例表明，GDAT-C1型测试仪在电力检测、石化研发、第三方检测、教学科研等领域均能发挥重要作用，其符合标准的性能特点、稳定的运行表现与便捷的操作体验，得到了用户的广泛认可。随着智能电网建设与电气设备状态检修的推进，该仪器将在绝缘油在线监测、故障预警等方面展现更大的应用潜力。

十五、技术发展趋势与展望

随着电力行业对设备状态感知需求的不断提升，以及材料科学、传感技术、信息技术的快速发展，油品介质损耗及电阻率测试技术正朝着智能化、在线化、多功能化、标准化的方向演进，GDAT-C1作为成熟的实验室测试设备，也在持续进行技术迭代与升级，以适应未来检测需求的变化。

智能化方面，未来设备将集成更多人工智能算法，实现测试过程的智能诊断与决策。例如，通过机器学习算法分析历史测试数据，建立油样性能退化模型，自动识别异常数据并预警；利用图像识别技术自动检测油样中的气泡、杂质，提示操作人员重新制样；开发智能校准算法，根据环境温度变化自动修正测量参数，减少人工校准频次。软件将具备自学习能力，根据用户操作习惯自动优化测试流程，提供个性化的数据分析报告。同时，设备将支持物联网接入，实现远程监控、远程诊断、远程升级，运维人员可通过手机APP实时查看设备状态、接收告警信息，大幅提升运维效率。

在线化是油品检测技术的重要发展方向。传统实验室测试需要人工采样、运输、制样，时效性差，难以满足设备实时状态监测的需求。未来将开发基于GDAT-C1核心技术的在线监测装置，直接安装在变压器、电抗器等设备的放油口，实现油样原位、实时、连续监测。在线装置将采用微型化、低功耗设计，集成自动进样、恒温、测量、数据传输功能，通过光纤或无线方式将测试数据上传至变电站监控系统或云端平台。在线监测数据可与设备运行参数（负荷、温度、电压等）融合分析，实现绝缘油状态的动态评估与故障预警，推动电气设备运维从定期检修向状态检修转变。

多功能化方面，未来设备将在现有介损与电阻率测试基础上，集成更多油品检测功能。例如，增加微水含量传感器，实现油中水分的同步测量；集成溶解气体分析（DGA）模块，检测油中氢气、甲烷、乙炔等特征气体；添加酸值、界面张力等理化指标测试模块，实现油品综合性能的“一站式”检测。软件将支持多参数关联分析，如研究介质损耗因数与微水含量、溶解气体的相关性，为绝缘油老化机理研究提供更全面的数据支撑。同时，设备将兼容更多国际标准（如IEC 60247、ASTM D924等），满足全球化检测需求。

标准化与溯源体系建设将更加完善。随着GB/T5654标准的修订与完善，设备将持续跟进标准要求，及时进行技术升级，确保符合最新规范。同时，将建立更完善的量值溯源体系，通过国家级标准物质、标准器具对仪器进行定期校准，确保测试数据的国际互认性。行业内将推动测试方法的标准化，统一测试条件、数据处理与结果表达方式，减少不同实验室之间的测量差异。参与国际标准制定，提升我国在油品检测领域的话语权，也是未来发展的重要方向。

绿色化与安全性提升是设备研发的永恒主题。未来设备将采用更环保的材料与工艺，减少有害物质的使用；优化加热与电源系统设计，降低能耗，提升能效比；加强安全防护措施，如增加激光气体传感技术检测油样泄漏，采用生物降解材料制作油杯密封圈等。软件将强化数据安全保护，采用加密存储、访问控制、区块链等技术，防止测试数据被篡改或泄露，保障数据真实性。人机工程学设计将进一步优化，如采用语音交互、手势控制等新型操作方式，降低操作人员的工作强度，提升使用体验。

GDAT-C1型全自动油品介质损耗及电阻率测试仪作为当前市场上的主流产品，将持续跟进这些技术发展趋势，通过不断的创新与改进，为用户提供更智能、更高效、更可靠的测试解决方案。用户在选购与使用设备时，也应关注技术发展动态，结合自身需求选择最合适的设备，并注重设备的日常维护与升级，以充分发挥其在绝缘油质量检测与电气设备状态评估中的重要作用，为保障电力系统安全稳定运行贡献力量。
