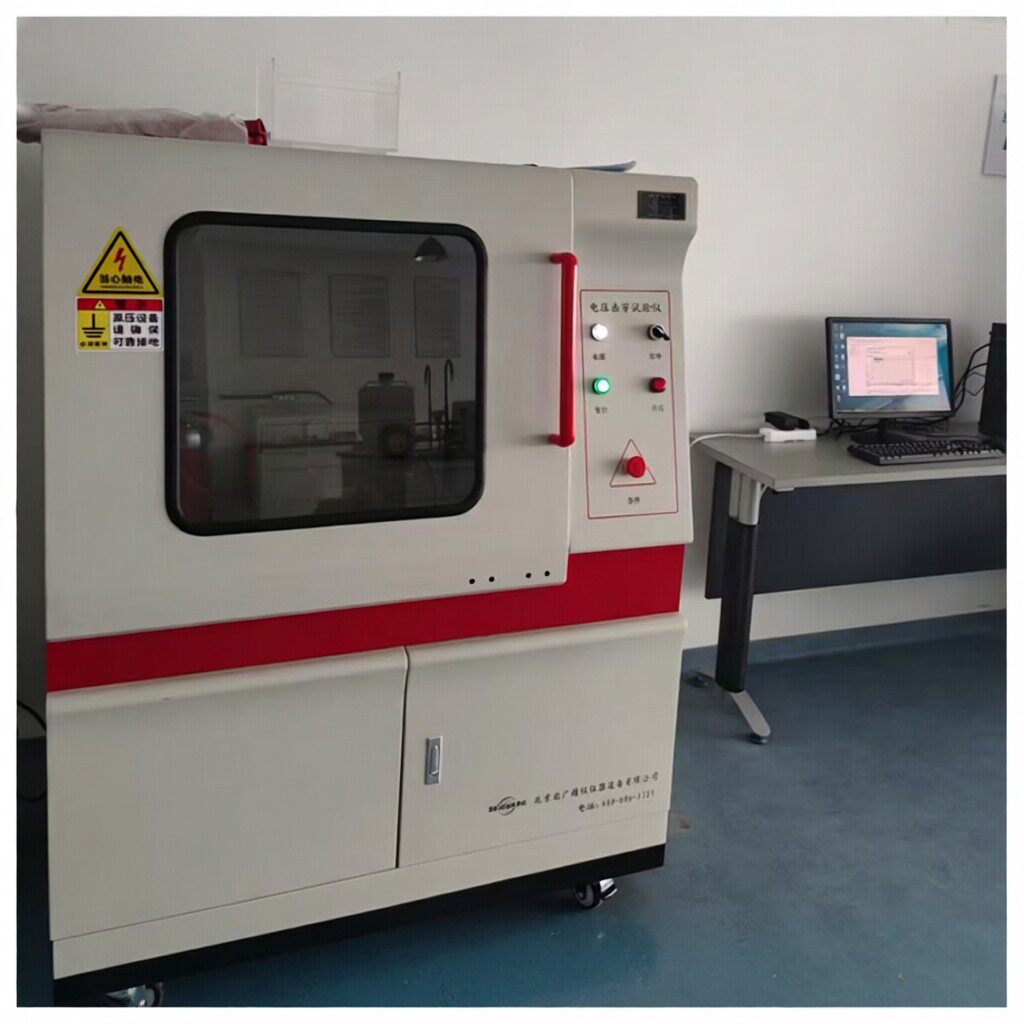

北广精仪GB/T5019.2-2009云母介电强度击穿电压试验仪BDJC-50KV
关键字：硅胶材料击穿试验仪,云母带介电强度测试仪,绝缘材料击穿场强试验仪
- 产品简介：
- 采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料在工频电压下击穿电压，击穿强度和耐电压的测试。
产品介绍
一、概述
云母及各类云母基绝缘制品是电力设备、电机绕组、变压器、新能源电控装置核心绝缘基材，材料介电强度、工频击穿电压是判定云母薄片、云母纸、云母带、云母板绝缘可靠性的核心理化指标。GB/T5019.2-2009《以云母为基的绝缘材料 第 2 部分：试验方法》完整规定云母类材料工频击穿试验电极规格、升压规范、环境条件、数据计算与报告要求，云母介电强度击穿电压试验仪BDJC-50KV整机硬件架构、测控程序、电极配套体系均依照该标准完成设计，同时兼容 GB1408-2016、GB/T1695-2005、ASTM D149 等多套固体绝缘高压检测规范，可完成白云母、金云母、补强云母带、云母层压板、云母浸渍制品的击穿电压、介电强度、工频耐压测试工作。
云母介电强度击穿电压试验仪采用工业可编程中央单元作为整机控制核心，搭载无触点匀速升压回路、双向电流电压干扰抑制电路，配套无线蓝牙远程操控模块，高压试验阶段操作人员可远距离完成设备启停、参数修改、数据读取操作，降低高压作业安全风险。设备同时适配固体云母试样与绝缘油浸云母样品检测，标配可拆卸油浴试验装置，覆盖空气介质、油介质两类标准试验环境；配套多规格标准化测试电极，匹配 GB/T5019.2-2009 规定电极尺寸，无需额外定制工装即可开展标准云母试样检测。整机配套 Windows 可视化操作软件，动态实时绘制电压电流变化曲线，自动记录、存储、导出全部试验数据，支持多类通讯协议对接实验室数字化 LIMS 系统，适配新材料研发试验室、电机制造质检车间、第三方绝缘材料检测机构、电力研究院、高校绝缘专业试验室常态化云母介电强度检测需求。
二、仪器完整性能参数
最高输出电压：50Kv
变压器容量：3KVa
工作电压：220v±10 的单相交流电压和 50Hz±1 的频率
控制核心：西门子 PLC
试验模式：交流 / 直流试验；匀速升压、梯度升压、耐压试验三类程序
试验介质：空气 / 绝缘油，标配方便拆装的油浴装置
升压装置：无触点元件匀速升压结构，淘汰机械调压部件
升压速度可调区间：0.1kv-5.0kv/s，自由设定数值
漏电流采集范围：0-150mA
硬件通讯接口规格：232/485 / 网口，无线、有线双控制模式可选
击穿判定逻辑：电压突变判定、漏电流超标判定双重识别
放电机制：试验完成自动放电
变压器变比参数：1:500
信号采集方式：变压器 0-100v 低压端采集转换
适配试验试样类型：固体云母制品、绝缘油浸云母试样，可定制高温油浴配套组件
安全防护配置：跳闸自动回零、超压保护、过流保护、短路保护、安全门联锁、软件误操作锁定、零电压复位、漏电防护、独立接地、试验后自动放电、整机故障声光报警
远程操控模块：无线蓝牙传输，有效控制距离可达 1000 米
内置程序功能：整机上电自检、电压电流双向预警、电弧自动卸压、熔断过载保护、试验数据自动筛选、无限量本地存储、云端数据上传协议支持
软件运行平台：Windows 系统，C++ 底层控制程序
数据输出能力：支持 Excel 表格导出、自定义试验报告打印，兼容 OPC DC/UA、Webservice、TCP/IP、UDP、COM、USB 多类通讯规约
标准配套电极规格：6MM 球形电极、25mm 标准电极、75mm 标准电极、球板电极、线材电极、微型电极、管材电极、液体专用电极
出厂标准成套配件：试验主机、50KV 高压发生器、多规格国标电极两套、绝缘油浴槽、整机控制软件、自动放电组件、数据采集模块、电极支架、绝缘防护手套、无线蓝牙控制终端、升压调压单元、电压 / 电流传感器、独立控制主板
三、配套执行标准体系完整解读
3.1 核心标准 GB/T5019.2-2009 条文适配说明
GB/T5019.2-2009 为云母类绝缘材料统一试验方法规范，其中工频击穿、介电强度测试章节对试验环境、电极尺寸、升压速率、试样预处理、数据统计、试验报告作出明确约束，BDJC-50KV 整机全部硬件与软件逻辑匹配标准要求。标准规定云母试样试验环境温度区间 20℃±5℃，环境相对湿度低于 80%，设备软件内置温湿度录入窗口，可同步记录试验环境参数存入试验档案；标准指定 25mm、75mm 两类圆形平板电极作为云母常规检测工装，设备出厂直接配套对应规格电极，电极表面抛光处理，降低接触间隙造成试验数值偏差。
标准要求升压速率控制在 0.5kV/s~2kV/s 区间，设备 0.1~5kV/s 连续可调升压档位可精准匹配标准升压规范，匀速、梯度两种升压程序完全对标标准两种试验操作流程；针对多层复合云母带、云母板试样，标准规定击穿判定以电压突降、回路电流陡增双重信号为依据，仪器同步采集电压、漏电流两路信号，双重判定逻辑贴合标准判定规则。标准要求每组云母试样不少于十片平行测试，取算术平均数值作为最终介电强度结果，设备软件内置批量试验分组统计功能，自动计算多组试样平均击穿电压、平均介电强度，无需人工汇总运算，完整试验记录可直接用于产品型式检验报告编制。
标准配套 GB/T5019 系列细分产品规范，包含云母纸、云母带、换向器云母隔板、环氧粘合补强云母制品等品类，不同云母制品电极间距、加压时长、判定阈值存在差异，设备软件内置标准预设参数模板，选择对应云母品类即可自动载入配套试验参数，简化试验前期参数设置步骤。
3.2 国内配套绝缘检测通用标准
GB1408-2016《固体绝缘材料电气强度试验方法》是全部固体高分子、无机绝缘高压检测通用基础标准，BDJC-50KV 整机升压回路、击穿采集、安全防护结构均满足该标准通用技术要求，除云母材料外，塑料薄膜、层压板、绝缘陶瓷、橡胶绝缘片均可使用本设备开展击穿测试。GB/T1695-2005 适用于硫化橡胶绝缘击穿检测，可作为云母复合橡胶绝缘制品配套检测标准；HG/T3330 绝缘漆膜击穿标准适配云母表面防护涂层同步测试；GB/T3333、GB12656 针对电缆用纸、电容器纸，可用于云母复合纸配套平行试验。
DL429.9-91 绝缘油介电强度标准与设备油浴测试组件匹配，浸油云母样品可在标准绝缘油介质内完成击穿试验，模拟变压器长期浸油服役工况，评估云母制品油环境下绝缘耐久性能。整套标准体系覆盖云母原材料、复合改性云母、配套绝缘辅料全品类高压检测需求，一台设备可完成多类绝缘材料合规击穿试验，减少试验室多台高压设备采购投入。
3.3 国际对标检测标准 ASTM D149
ASTM D149 为海外绝缘材料工频击穿通用测试规范，设备交流升压程序、电极几何参数、数据计算模型与该标准条款保持一致，出口海外电机、变压器配套云母制品，使用 BDJC-50KV 出具的击穿试验记录可满足海外客户验收、海外产品认证资料提交需求。设备软件支持中英文报告名称编辑，试验数据可导出国际通用表格格式，适配跨境材料检测资料归档要求。
3.4 配套实验室体系规范
整机数据存储、通讯传输功能适配 CMA、CNAS 实验室资料管理规范，全部试验原始数据不可手动篡改，自动留存试验编号、操作人员、试验时间、温湿度、升压参数、击穿电压、介电强度、试样厚度完整信息，数据保存周期无上限，可按时间、试样编号、产品类型多维度检索历史记录，满足资质评审资料核查要求。设备支持本地 U 盘导出、局域网云端上传两类数据备份方式，避免试验数据丢失。
四、整机核心测试原理详解
4.1 工频交流击穿基础测量原理
设备 220V 工频市电经无触点调压单元调控输入功率，传递至 3KVA 高压升压变压器，按照 1:500 变比输出 0~50KV 连续可调工频高压，高压通过标准化电极施加于云母试样上下表面，回路同步串联高精度漏电流采集单元，实时监测流过云母材料微安至毫安级泄漏电流。随着输出电压匀速升高，云母内部极化电荷持续累积，当电压达到材料耐受极限时，材料内部形成导电击穿通道，回路漏电流急剧上升、输出电压瞬间跌落，设备同步捕捉两路突变信号，记录击穿瞬间峰值电压作为试样击穿电压，结合试样实测厚度自动运算介电强度（单位 kV/mm）。
双向电压电流干扰抑制电路用于过滤击穿瞬间电弧、电网波动带来信号杂波，避免误判击穿点；无触点升压回路摒弃传统机械碳刷调压，升压过程电压曲线平滑无突变冲击，防止云母试样未达到真实耐受电压时提前被瞬时冲击电压击穿，保证试验数值贴合材料实际绝缘性能。设备内置电弧自动卸压模块，击穿产生瞬时电弧后快速释放回路残余高压，降低电极损耗与设备高压部件冲击损伤。
4.2 空气 / 油双介质试验原理区分
空气介质试验直接使用平板电极夹持干燥云母薄片，试验环境温湿度严格按照 GB/T5019.2-2009 管控，空气介电常数低，适用于常温干式云母制品常规抽检；绝缘油浴模式将云母试样完全浸入标准绝缘油内部，隔绝空气电离、表面滑闪放电干扰，用于模拟变压器、电抗器长期浸油工况，检测云母带、云母板在油环境下长期耐压稳定性。两种模式仅需拆装配套油浴槽组件，软件切换介质对应参数模板即可，升压速率、击穿判定阈值自动适配介质特性。
4.3 无线蓝牙远程控制工作逻辑
传统高压试验数据线存在高压感应触电隐患，设备搭载独立蓝牙发射与接收单元，控制终端与高压主机无物理线缆连接，信号传输距离最高可达 1000 米，试验人员可在隔离操作间、安全防护区域完成全部试验操作。蓝牙传输链路内置信号校验程序，实时同步主机电压、电流、设备状态信号，信号中断时高压回路自动缓慢降压归零，保障远程操作安全；远程终端完整复刻主机全部操作功能，包含参数设置、启动停止、曲线查看、数据保存、报告打印全部功能，远距离操作流程与本地主机无差异。
4.4 多模式升压程序运行逻辑
匀速升压模式：从零伏按照设定恒定速率持续升压，直至试样击穿，匹配 GB/T5019.2-2009 标准基础试验流程，用于测定材料极限击穿电压与介电强度。
梯度升压模式：分段设定梯度电压值与每段保持时长，阶梯式提升试验电压，用于模拟设备逐级升压服役工况，评估云母材料短时耐压耐受能力。
恒定耐压模式：升压至指定试验电压后自动计时，到达设定时长无击穿、无明显漏电流上升判定耐压合格，用于成品云母制品出厂耐压例行检验。
三类模式可自由切换，软件独立保存每一类模式参数配置，更换试验需求时一键调取预设方案，无需重复输入升压速度、耐压时长、梯度数值。
五、整机各模块结构与功能说明
5.1 中央控制与信号采集模块
整机控制单元采用西门子 PLC 工业处理器，搭配 C++ 底层控制程序，运算响应速度稳定，可同步采集高压电压、回路漏电流、设备门联锁、蓝牙信号多通道数据。上电自动整机自检程序逐路校验调压回路、高压变压器、电流传感器、安全保护回路、蓝牙通讯模块，检测到硬件异常时屏幕弹窗预警并锁定高压输出，禁止启动试验，规避故障工况下高压作业风险。
电压、电流双路独立采集通道，变压器低压侧 0~100V 标准信号转换高压数值，漏电流采集区间覆盖 0~150mA，高低击穿电流均可完整捕捉；采集信号经过滤波降噪处理，消除工频电磁、电弧杂波干扰，保证击穿电压读数稳定，平行试样测试数据离散区间可控。模块内置熔断过载保护组件，回路过流时快速切断高压输出，隔离高压变压器、调压单元，降低核心部件烧毁概率，熔断配件拆装更换流程简便。
5.2 高压升压与调压回路模块
升压单元包含 3KVA 工频高压变压器，变比 1:500，最高稳定输出 50KV 工频交流高压，满足各类中高压电机配套云母材料击穿检测需求；调压回路采用无触点电子调压结构，取消传统碳刷机械调节部件，运行无磨损、无接触火花，长期连续升压电压曲线平滑，不会出现电压跳变冲击云母试样。升压速度 0.1kV/s 至 5kV/s 连续数字化设定，最小调节步长 0.1kV/s，精准匹配 GB/T5019.2 标准升压速率要求。
回路内置独立漏电防护网、电弧快速卸压结构，试样击穿产生电弧瞬间释放回路残余高压，缩短电弧持续时间，减少电极表面烧蚀损耗，延长标准电极使用周期；高低压分区隔离布线，强弱电线路分开排布，避免低压控制信号被高压电场干扰造成程序失控。
5.3 无线远程蓝牙操控模块
独立蓝牙发射组件集成于主机控制面板，配套手持远程控制终端，无线通讯距离最高 1000 米，无高压传输线缆带来感应触电隐患。远程终端搭载完整操作界面，可完成试验参数录入、三种升压模式切换、试验启停、实时曲线查看、历史数据查询、报告打印全部操作；信号传输中断、终端失联时设备自动执行降压归零、切断高压输出安全逻辑，杜绝无人值守高压持续输出风险。远程模块支持多终端配对，多操作人员可分权限查看试验数据，修改操作权限受账号密码管控。
5.4 试验电极与油浴介质组件
配套多规格标准化电极体系完整覆盖云母材料各类检测场景：25mm、75mm 圆形平板电极适配标准云母薄片、云母板；球形、球板电极用于厚层复合云母、异形云母件；微型电极适配薄云母纸、小尺寸云母试样；液体专用电极搭配油浴槽用于浸油云母试验；线材电极适配云母包覆线缆绝缘检测。全部电极金属接触面精密抛光，平面度误差符合绝缘高压检测工装通用要求，电极支架高度、水平度可手动调节，保证云母试样完全贴合电极无空气夹层，避免空气提前击穿干扰试样真实击穿数值。
可拆卸绝缘油浴槽为密封式结构，加注标准绝缘油后可完整浸没试样，油槽底座接地屏蔽，抑制油内高压杂散电流；油槽拆装便捷，试验结束可快速排空、清洗绝缘油，适配批量浸油云母试样循环检测，可根据特殊高温试验需求定制配套加热油浴配件。
5.5 安全联锁与多级防护模块
整机设计多层级安全防护体系，全部保护功能硬件、软件双重触发，单一防护失效时其余保护机制正常运行：
机械联锁安全门：高压试验腔体门未完全闭合时高压回路无法启动，试验中途开门自动降压归零、切断升压输出；
超压 / 过流双重保护：电压接近 50KV 上限、漏电流超过 150mA 阈值时立即停止升压并放电；
短路电弧保护：电极直接短路、试样击穿电弧触发自动卸压、跳闸回零；
独立接地回路：主机、高压腔体、油浴槽、电极支架统一连接专用保护地线，释放残余高压电荷；
零电压复位逻辑：每次试验启动前调压单元自动归零，禁止带电压合闸升压；
软件操作锁定：未登录授权账号、参数未保存时无法启动高压试验，防止误操作；
整机故障声光报警：自检失败、通讯中断、保护触发时灯光与声音同步提示操作人员。
整套防护结构匹配高压试验安全操作规范，降低云母高压检测触电、设备损坏事故概率。
5.6 软件数据存储与通讯交互模块
配套 Windows 端可视化操作软件，主界面实时展示实时电压、漏电流、试验计时、升压模式、当前判定阈值，动态绘制电压 - 电流变化曲线，击穿点自动标记在曲线对应位置，便于后期复盘试样击穿全过程。软件功能包含分级人员账号管理，不同操作人员分配数据查看、参数修改、试验启动差异化权限；支持自定义试验编号、生产单位、试样规格、云母品类信息录入，批量试验可批量分组归档。
数据管理功能支持无限量本地存储，可按照起止时间、试样编号、材料类型检索历史试验记录，支持单条或批量数据导出 Excel 表格，自定义试验报告模板并直接打印；通讯端口包含 RS232、485、RJ45 网口，兼容 TCP/IP、UDP、COM、USB 多类链路，支持 OPC、Webservice 等通用工业协议，可对接实验室 LIMS 数字化管理系统，试验完成数据自动云端上传备份，实现无纸化试验台账管理。软件内置远程维护通讯通道，出现程序故障可远程协助调试，降低设备停机检修时长。
六、设备核心检测功能
6.1 GB/T5019.2 标准云母极限击穿电压测试
匀速升压模式匹配国标基础检测流程，搭配 25mm/75mm 标准平板电极，干式空气环境完成白云母、金云母、云母纸、单层云母带极限击穿试验，自动记录每组试样击穿峰值电压，录入试样厚度后直接输出介电强度数值，批量十片平行试样自动计算算术平均值，完整记录数据满足云母原材料进厂验收、新品配方研发对比需求。
6.2 浸油云母制品油介质击穿检测
拆装油浴槽组件，注入标准绝缘油浸没云母试样，切换油介质预设参数模板，模拟变压器、电抗器长期浸油运行工况，检测环氧云母带、多层云母板在绝缘油环境下介电强度，评估高温油浸泡后绝缘衰减趋势，为电力设备绝缘选材提供试验数据。
6.3 云母制品工频耐压例行检验
选用恒定耐压模式，设定设备标准运行电压与耐压保持时长，批量云母成品连续耐压测试，试验周期内无击穿、无漏电流大幅上升判定样品合格，搭配设备自动分选记录功能，适用于电机、变压器配套云母制品出厂大批量快速筛查。
6.4 梯度升压模拟工况耐久测试
分段设置梯度电压与每段保压时长，逐级提升施加电压，模拟设备启动、过载、电压波动多类实际工况，观察云母材料在多级电压下漏电流变化，判定云母复合绝缘长期耐受性能，用于特种高压设备配套云母改性研发试验。
6.5 多规格异形云母配套检测
更换球形、微型、线材、管材专用电极，可测试异形云母垫片、云母包覆导线、超薄云母薄膜、厚层云母复合板材等非标试样，拓展设备适用云母制品品类，一套主机覆盖常规标准试样与定制异形试样两类检测需求。
6.6 远程无人值守批量连续检测
搭配蓝牙远程控制终端，操作人员在隔离安全区域批量录入多组云母试样参数，设备自动连续完成多批次升压击穿试验，全部数据自动存储归档，无需近距离值守高压腔体，提升大批量云母来料检测安全系数与检测效率。
七、适配使用行业与云母检测场景
7.1 电力变压器、电机制造行业
大中型电机、干式变压器、电抗器生产车间质检试验室，针对绕组环氧云母带、换向器云母隔板、变压器云母绝缘板开展击穿与耐压试验，成品云母配件出厂批量耐压筛查，保障设备运行绝缘安全，试验报告可作为电机型式检验配套资料。
7.2 云母材料生产加工企业
云母片、云母纸、补强云母带、云母板生产厂家质检实验室，原材料云母矿切片、改性复合云母新品研发阶段介电强度对比测试，通过击穿数据筛选云母提纯工艺、粘结树脂配比，管控每批次云母成品绝缘性能稳定。
7.3 新能源电控与储能设备行业
新能源汽车电控、储能变流器配套云母绝缘垫片、母线云母隔离薄膜检测，高压工况下云母介电强度直接影响电控设备安全运行，设备 50KV 最高输出电压适配高压储能配套云母材料检测。
7.4 第三方绝缘材料检测机构
承接各类云母制品委托仲裁检测、产品出口认证试验，整机参数完全匹配 GB/T5019.2、GB1408、ASTM D149 标准，计量校准后试验记录具备合规效力，多通讯端口适配检测机构数字化台账系统，大批量委托样品检测效率提升。
7.5 高校与绝缘材料科研院所
电气工程、高分子材料专业试验室，用于云母改性课题、无机绝缘材料性能研究，多梯度升压、油 / 空气双介质试验方案支撑毕业论文、新材料研发数据采集，标准化操作流程贴合国标教学试验规范。
7.6 电器、高低压开关配套产业
高低压断路器、接触器内部云母绝缘零部件击穿耐压检测，评估开关通断电压冲击下云母绝缘耐久性能，把控电器内部绝缘配件出厂质量。
八、标准化完整试验操作流程
8.1 试验前期环境与设备准备
环境核查：试验室温度控制 20℃±5℃，相对湿度低于 80%，无粉尘、酸碱挥发气体，高压腔体周边预留安全隔离区域，地面铺设绝缘防护垫，远离大功率变频、烘箱等电磁干扰设备。
设备通电自检：连接 220V 标准单相供电线路，闭合主机电源开关，设备自动执行整机自检程序，校验调压回路、高压变压器、电流电压采集、蓝牙模块、安全门联锁全部组件，自检无报警方可继续操作。
配件选配：根据云母试样规格选择对应标准电极，干式试验直接安装平板电极；浸油试验拆装油浴槽并加注足量标准绝缘油，油面完全浸没试样放置高度；佩戴配套绝缘手套完成电极、油槽拆装操作。
试样预处理：按照 GB/T5019.2-2009 裁切标准尺寸云母试样，去除表面粉尘、油污、边缘毛刺，放置标准温湿度环境平衡规定时长，多层复合云母分层试样确认无分层开裂，记录每片试样实测厚度录入软件。
8.2 软件试验参数设置步骤
登录操作账号，新建试验任务，填写试验编号、云母材料品类、生产单位、试样厚度、环境温湿度基础信息。
选择试验介质：空气干式试验 / 绝缘油浸试验，软件自动载入对应标准参数模板。
选定升压模式：匀速击穿模式 / 梯度升压模式 / 恒定耐压模式，设置升压速度、梯度电压、保压时长、击穿判定漏电流阈值。
录入平行试样组数，设置数据自动统计规则，开启曲线记录、试验数据自动保存功能；如需远程蓝牙操作，开启无线通讯配对终端。
参数核对无误点击保存，参数模板可重命名存档，后续同类型云母检测一键调取。
8.3 云母试样装夹与安全检查
抬升电极支架，将预处理云母试样平整放置下电极中心，缓慢降下上电极，保证两极完全贴合试样表面，无空气夹层、试样翘边；浸油试样完全浸没绝缘油内部，电极无裸露油面上方。
关闭高压试验安全门，确认门联锁卡扣完全闭合，安全门未关紧高压回路锁定无法启动。
检查主机独立保护地线可靠连接，油浴槽、电极支架接地端子导通，无断线、虚接情况。
远程蓝牙操作时确认终端信号连接正常，操作人员撤离高压腔体隔离区域。
8.4 启动高压试验与击穿判定流程
本地主机或远程蓝牙终端点击启动按钮，调压单元自动归零后从零伏匀速升压，软件实时刷新电压、漏电流数值并绘制动态曲线。
试样击穿瞬间，电压快速跌落、漏电流突增，设备同步记录击穿峰值电压，高压回路自动缓慢降压归零，启动自动放电程序释放残余电荷。
取出击穿云母试样，记录击穿位置、击穿形态，更换全新平行试样重复整套流程，直至完成设定组数测试。
耐压模式试验到达设定保压时长无击穿、漏电流无明显上升，自动判定样品耐压合格，完整记录耐压全程电压电流曲线。
8.5 试验数据导出与设备收尾操作
全部平行试样测试完成后，软件自动计算平均击穿电压、平均介电强度，可实时查看单组与汇总试验数据，按需导出 Excel 表格或直接打印标准化试验报告。
试验收尾：断开高压输出，等待设备自动放电完成，打开安全门取出试样；浸油试验排空绝缘油、清洗油浴槽并干燥存放；擦拭电极表面电弧烧蚀痕迹，清理腔体内部云母碎屑。
长期不连续试验关闭主机电源，断开供电线路，电极、油浴槽分类收纳至干燥防尘区域，整机加盖防尘罩存放。
九、设备日常维护与安全使用规范
9.1 高压安全操作硬性规范
高压试验过程人体禁止伸入高压腔体内部，电极、油浴槽带高压时禁止触碰金属部件，远程蓝牙模式仍需保持安全隔离距离。
每次试验前后执行自动放电程序，确认电压归零后再打开安全门、拆装试样与电极，残余高压电荷未释放禁止接触工装。
3 设备独立接地线路定期检查，接地电阻超标、线路破损禁止开展高压试验；试验区域放置绝缘防护手套、绝缘垫，操作高压配件必须佩戴防护用具。
禁止擅自拆除安全门联锁、过流、超压保护硬件线路，防护装置失效时停机检修，杜绝带病运行高压设备。
9.2 电极与油浴组件养护
标准电极使用后及时用无水乙醇擦拭表面电弧黑斑、云母碎屑，轻微氧化抛光处理，电极平面度、平行度定期核查，出现明显凹坑、划痕及时更换，避免接触间隙造成试验误差。
绝缘油浴槽每次使用后排空绝缘油，过滤杂质后密封存放，油液浑浊、含水过高时更换全新标准绝缘油；油槽内壁定期擦拭，杜绝云母碎屑长期沉积。
电极支架升降导轨定期清理粉尘，少量涂抹防锈润滑介质，防止卡滞导致试样贴合不严。
9.3 电路与升压回路维护
主机放置干燥无凝结环境，高湿季节周边放置干燥剂，内部高压变压器、PLC 控制单元受潮会引发绝缘下降、程序故障。
禁止频繁带电压启停设备，每次试验调压单元归零后再切断高压回路，减少无触点调压元件损耗。
每年定期核查熔断保护配件规格，更换时使用同规格原厂配件，禁止更换非标大电流熔断器，失去过载防护作用。
蓝牙发射、接收终端避免磕碰，通讯接口定期擦拭氧化层，保证无线信号传输稳定。
9.4 软件与数据管理维护
试验数据定期本地 U 盘备份 + 云端双重备份，避免硬盘存储故障数据丢失；软件按照提示完成版本更新，更新前导出全部历史试验记录。
分级操作账号妥善保管，非试验操作人员不授予高压启动权限，防止误操作触发高压危险。
长期闲置设备每周开机空载自检一次，运行 10 分钟调压回路，避免电子元件长期静置老化。
十、设备常见运行异常与基础排查思路
10.1 升压过程电压无法达到设定数值
排查方向：供电线路电压波动超出 220V±10V 区间，搭配稳压电源稳定输入；无触点调压模块信号异常，重启整机自检；高压腔体安全门未完全闭合，联锁锁定升压输出；电极短路、试样直接导通，取出空载重试。
10.2 击穿电压读数重复性差，平行试样数据离散大
排查方向：云母试样表面粉尘、油污未清理，预处理平衡时长不足；电极表面电弧烧蚀形成凹凸接触面，抛光或更换电极；试样放置存在空气夹层，重新平整装夹；试验室湿度超标，开启除湿设备；油介质试验绝缘油含水、杂质过多，更换绝缘油。
10.3 蓝牙远程终端无信号、无法操控设备
排查方向：蓝牙发射、接收终端距离超出 1000 米有效范围，缩短控制距离；终端配对断开，重新执行设备配对；周边大功率电磁设备屏蔽信号，移动设备隔离干扰源；终端电量不足，补充供电后重试。
10.4 试验中途自动降压、高压突然切断
排查方向：触发过流、超压、短路保护，观察软件报警提示；试样提前击穿电弧触发卸压；安全门轻微松动触发联锁；整机环境温度过高过热保护，停机降温后重启。
10.5 软件无法导出数据、通讯端口连接失败
排查方向：网线、USB 通讯线材破损，更换标准通讯线缆；软件通讯协议参数设置不匹配，统一设备与电脑端口规约；本地存储空间已满，清理过期无用试验记录；防火墙拦截云端上传程序，调整电脑权限设置。
10.6 漏电流数值显示持续漂移不稳定
排查方向：电极、油浴槽接地不良，重新紧固地线；环境湿度高表面漏电流增大，降低试验室湿度；电流传感器表面附着粉尘杂质，断电擦拭传感器组件。
十一、云母介电强度检测行业应用价值
11.1 云母新材料研发数据支撑
白云母提纯、金云母改性、环氧补强云母带、复合云母板研发过程中，通过 BDJC-50KV 完成梯度击穿、油 / 空气双介质对比试验，不同粘结剂、填充料、厚度规格云母试样介电强度数值形成完整对比数据库，筛选绝缘性能均衡、生产成本可控的配方工艺，缩短云母新品研发周期。针对高压特种装备配套云母材料，多梯度升压模拟过载电压工况，提前预判长期运行绝缘衰减隐患，优化产品加工工艺。
11.2 云母原材料入厂质量管控
云母矿石切片、外购云母纸、半成品云母带来料批次间矿物纯度、粘结树脂含量存在差异，介电强度会出现明显波动，使用设备按照 GB/T5019.2 标准定点匀速升压快速抽检，隔离击穿电压不达标的缺陷物料，避免投入电机、变压器生产线后整机绝缘故障，大幅降低成品返工、报废成本。外协云母加工半成品截取标准试样击穿复测，作为供应链来料验收客观判定依据。
11.3 电力电气产品出厂合规检验
电机、变压器、高低开关出厂前，配套云母绝缘配件需完成工频耐压抽检，设备恒定耐压模式适配批量流水线检测，试验记录随产品出厂存档，应对市场监管抽检、下游客户入厂审核；出口海外电气设备配套云母击穿数据可匹配 ASTM D149 标准报告要求，简化海外产品认证流程。
11.4 产品绝缘失效故障溯源
电气设备长期运行出现短路、绝缘击穿故障时，拆解失效云母绝缘部件，截取标准试样复现击穿试验，对比产品标准规定介电强度，区分失效诱因：云母原料纯度不足、加工分层、长期油浸绝缘衰减、设备瞬时过压击穿，针对性调整云母选材、产品绝缘设计方案，延长电气设备服役周期。
十二、设备计量校准相关规范说明
BDJC-50KV 工频击穿电压试验仪属于高压理化计量器具，用于 CMA、CNAS 试验室、产品型式检验时，需按照计量管理规定定期整机计量校准，核心校准项目包含 50KV 高压输出精度、0~150mA 漏电流采集准确度、升压速率误差、变比换算系数、安全联锁保护功能、蓝牙通讯时序、电极几何尺寸七项内容，全部校准判定基准参照 GB/T5019.2、GB1408 标准数值限值执行。
校准周期根据设备日均试验频次划分：第三方检测机构、云母生产企业质检车间每日大批量检测，建议每年完成一次完整整机计量；高校、研究院低频研发使用场景，可每两年开展全面校准。年度计量使用标准高压源、标准参考绝缘块核对设备击穿读数，电压、电流误差超出允许区间时，调整调压控制程序、更换老化传感器、重新校准变压器变比，全部指标达标后方可投入合规检测工作。
日常试验间隙可开展简易自校操作：空载空升高压核对电压显示数值；使用已知标准云母参考试样复测，对比历史基准击穿数据；定期检查电极平行度、接地导通性能，提前预判设备精度漂移，降低年度计量不合格概率。设备出厂原始校准报告、年度计量证书、日常自检记录统一与云母试验台账归档存放，满足实验室体系审核资料核查需求。
十三、云母绝缘检测行业发展与设备适配趋势
新能源储能、高压输变电、高速电机产业规模持续扩张，各类中高压电气设备配套云母绝缘材料需求稳步增长，行业对云母介电强度、油环境耐久耐压管控标准持续细化，仅单一干式空气击穿试验无法完整评估云母实际服役绝缘表现，空气 + 油双介质、多梯度升压、远程安全操控一体化高压设备逐步成为云母材料试验室常规配置。
行业检测设备迭代呈现两大主流发展方向：一是安全化远程操控设计，高压试验人机分离降低触电风险，无线蓝牙远距离控制机型市场需求持续提升；二是多功能集成一体化，单台主机兼顾固体、液体两类绝缘试样，多规格标准电极配套，减少试验室多台高压设备采购与场地占用，BDJC-50KV 同时满足干式云母、浸油云母两类检测需求，适配中小型云母加工厂、综合检测机构精简设备配置规划。
同时现代化智慧实验室数字化管理需求持续提升，多网口通讯、云端数据自动上传、试验曲线电子化存档成为设备基础配置，本设备兼容多类工业通讯协议，可无缝对接实验室 LIMS 数字化系统，实现全流程无纸化试验管理。全自动程控升降电极、恒温一体化油浴为行业迭代研发方向，但针对云母原材料抽检、成品耐压例行检验、基础配方研发场景，结构稳定、操作流程贴合国标、运维成本平稳的台式 50KV 击穿试验设备仍具备稳定使用场景，能够覆盖绝大多数云母制品常态化介电强度检测工作。
十四、总结
BDJC-50KV 云母介电强度击穿电压试验仪整机调压回路、电极工装、测控软件、安全防护体系完全对标 GB/T5019.2-2009 云母绝缘材料试验方法，最高 50KV 工频交流输出、0.1~5kV/s 连续可调升压速率，支持匀速击穿、梯度升压、恒定耐压三类试验程序，同时适配干式空气、绝缘油两种试验介质，配套多规格国标标准化电极，完整覆盖白云母、金云母、云母纸、云母带、云母板各类云母制品击穿电压与介电强度检测工作。
设备搭载无线蓝牙远程操控模块，高压试验阶段实现人机隔离操作，多层级软硬件安全防护降低高压作业风险；内置无触点平滑升压单元、双向电压电流干扰抑制电路，击穿点识别稳定，平行云母试样测试数据离散度可控；配套 Windows 可视化操作软件，动态绘制电压电流曲线，试验数据无限本地存储、支持多格式导出与云端上传，兼容多类通讯协议对接数字化实验室管理系统，兼顾人工近距离操作与远距离无人值守批量检测两类使用场景。
从实际应用层面分析，设备输出的击穿电压、介电强度、耐压试验完整数据，支撑云母新材料配方研发、原材料入厂筛查、电气配套云母成品出厂检验、产品失效绝缘溯源全流程质量管控，标准化试验操作流程完全契合国内云母绝缘检测国标要求，试验记录可直接用于产品型式认证、第三方仲裁、市场监管合规核查。整机模块化电路、通用标准化配套配件，日常维护流程清晰，年度计量校准项目明确，长期连续高压试验工况下设备性能保持稳定，运维投入可控。
在高压电气、新能源产业快速发展，云母绝缘材料检测管控标准持续完善的行业环境下，工频击穿电压试验设备是云母制品理化检测体系的核心基础配套仪器，BDJC-50KV 依托对标国标全套硬件软件设计、空气油双介质兼容、远程安全操控、数字化数据管理多重特性，为云母材料生产企业、电力电气制造厂、第三方检测机构、高校科研院所提供稳定可靠的高压检测硬件载体，助力云母绝缘行业完善全链条电学性能质量管控体系，推动高性能低损耗云母绝缘新材料研发与标准化量产落地。
