北广精仪薄膜塑料介电常数介质损耗测试仪GDAT-A
关键字：介电常数介质损耗因数测量仪,玻璃介电常数试验测试仪,薄膜介电常数介质损耗因数测试仪
- 产品简介：
- 采用高频谐振法与单片机控制，集成频率数字锁定、标准频率自动设定、谐振点自动搜索及Q值量程自动转换等技术。优化调谐回路降低残余电感，保留自动稳幅功能，操作便捷，测量精度高，适用于多用途、多量程阻抗测试。
产品介绍
一、概述
介电常数与介质损耗角正切 tanδ 是绝缘薄膜、塑料基材、复合高分子、陶瓷介质材料核心物理指标，两类参数能够直观反映材料在交变电场下极化损耗、储能绝缘能力，是材料配方改良、产品绝缘可靠性验证、来料品质筛查、成品型式检验不可缺少的判定依据。薄膜塑料介电常数介质损耗测试仪GDAT-A依照 GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》进行整机结构、回路、测控程序设计，适配薄膜类塑料、片状绝缘材料、电瓷、电容器介质、高分子复合材料的高频介电性能检测工作。

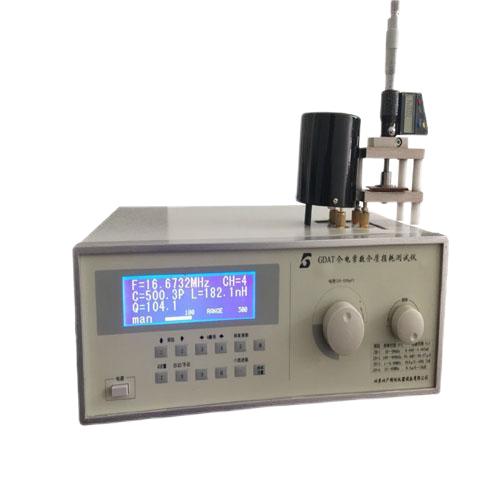

薄膜塑料介电常数介质损耗测试仪GDAT-A设备采用高频谐振法测量架构，搭载单片计算机作为整机控制核心，集成 DDS 数字信号源、频率锁定模块、自动谐振搜索程序、Q 值自动量程切换、数字直读显示等配套测控逻辑，对传统 Q 表调谐回路完成结构优化，降低回路残余电感带来的测量干扰，同时保留自动稳幅控制逻辑，简化整套试验操作流程，降低人工调谐带来的数值波动。除薄膜塑料介电常数、介质损耗基础检测外，设备还可拓展完成高频电感品质因数 Q 值、电感量、元件分布电容、电容器损耗角、高频回路等效串并联电阻、传输线特性阻抗等多类电学参数测量，单台设备覆盖多品类电学性能试验需求，适配实验室多项目检测场景。
整套测试装置由平板测微电容器、圆筒线性可变电容器两组精密测微机构构成，平板电容器用于夹持薄膜、片状固体试样，圆筒电容器提供高精度线性电容刻度，依靠置入试样前后回路 Q 值、电容刻度数值变化完成换算，分别输出材料介电常数与介质损耗角正切数值。设备整机结构轻量化、体积紧凑，常规实验室台面即可安放，配套标准化测试夹具、标准电感组件，开箱后完成简单接线即可开展试验，适用科研院所材料实验室、高校高分子专业试验室、新材料生产企业质检车间、第三方电气检测机构、电力配套材料试验室等场景使用。
二、仪器完整技术指标
信号源：DDS 信号
频率范围：10KHz-70MHz、10KHz-100MHz、100KHz-160MHz
Q 值测量范围：2~1023
Q 值量程分档：30、100、300、1000、自动换档或手动换档
电感测量范围：4.5nH-10mH；160M 型号：1nH-140mH
电容直接测量范围：1~460pF；160M 型号：1pF-25uF
主电容调节范围：30~540pF；160M 型号：17-240pF
电容准确度：150pF 以下 ±1.5pF；150pF 以上 ±1%
型号频率指示误差：1×10⁻⁶ ±1 个字
Q 值合格指示预置功能范围：5~1000
Q 值自动锁定，无需人工搜索
正常工作环境条件
a. 环境温度：0℃~+40℃
b. 相对湿度：＜80%
c. 电源：220V±22V，50Hz±2.5Hz
其他整机参数
a. 消耗功率：约 25W
b. 净重：约 7kg
c. 外型尺寸：(长 × 宽 × 高) 380×132×280mm
测试装置配套硬件参数
a. 平板电容器极片尺寸：φ25.4mm、φ50mm；极片间距可调范围≥10mm，分辨率 ±0.01mm
b. 圆筒电容器电容量线性：0.33pF/mm±0.05pF；长度可调范围≥0~20mm，分辨率 ±0.01mm
c. 夹具插头间距：25mm±1mm
d. 夹具损耗角正切值：≤4×10⁻⁴（1MHz 测试条件下）
出厂标准配置
a. 测试主机一台
b. 标准电感一套
c. 专用测试夹具一套
三、执行标准体系详细解读
（一）核心基础标准 GB/T 1409-2006
GB/T 1409-2006 是国内绝缘材料宽频介电性能测量通用推荐标准，覆盖工频、音频、高频至米波区间电容率、介质损耗因数检测流程，标准明确谐振法、电桥法、传输线法三类主流测试方案的操作规范、试样制备要求、回路校准方法、数据换算规则、试验记录规范。GDAT-A 整机测控逻辑、夹具结构、频率覆盖区间、数值换算模型完全匹配标准中高频谐振测试条款，试验流程、数据计算方式与标准原文保持一致，试验记录可直接用于实验室资质审核、产品认证资料归档。
标准针对薄膜类塑料试样作出专项规定，薄膜试样要求表面平整、无划痕、无气泡、无杂质点，试样厚度均匀，测试前完成环境调节消除内部应力，设备配套双规格平板电极 φ25.4mm、φ50mm，可适配不同尺寸薄膜试样夹持，电极间距 0.01mm 高精度调节机构满足薄膜超薄试样贴合测试要求，避免电极间隙不均造成介电常数测算偏差。标准同时要求测试夹具自身固有损耗维持在较低区间，设备夹具 1MHz 下损耗角正切≤4×10⁻⁴，能够降低夹具基底损耗对薄膜试样微弱损耗数值的干扰，提升薄层材料测试数据稳定性。
标准划分多组标准测试频率点，覆盖 10kHz 至百兆高频区间，设备 DDS 信号源支持多档位频率自由设定，内置标准频率点一键调取功能，无需人工手动调节信号频率，减少人为操作带来的频率偏移误差，匹配标准规定多频点介电性能对比测试需求，可同步采集材料不同频率下介电常数、损耗变化曲线，用于材料高频工况适配性分析。
（二）配套关联绝缘材料检测标准
在完整绝缘材料理化性能检测体系中，介电常数、介质损耗测试通常与多套配套标准协同使用，形成完整材料电学性能评价链条。GB/T 1408 系列绝缘材料电气强度试验方法用于测试材料击穿电压，搭配 GDAT-A 高频介电测试数据，可完整评估薄膜绝缘材料耐高压、高频损耗双重性能；GB/T 1410 固体绝缘材料体积、表面电阻率试验方法用于检测材料漏电传导能力，针对新能源电池隔膜、电子绝缘薄膜、线缆包覆塑料开展全套电学性能筛查；GB/T 5654 液体绝缘材料介电性能测量标准可与本机联动，更换液体电极夹具后完成绝缘油、液态树脂介质损耗测试，拓展设备检测覆盖范围。
各类高分子、塑料薄膜制品行业产品规范均引用 GB/T 1409 作为介电性能验收依据，电子封装薄膜、光伏背板塑料、电力电缆绝缘膜、电容器聚丙烯薄膜、汽车线束绝缘基材等产品出厂检验环节，均需要出具符合该标准的介电测试报告，GDAT-A 标准化谐振测试架构输出的数据可满足下游客户验收、市场监管抽检、产品出口认证等资料使用需求。
四、整机测试原理完整解析
（一）高频谐振法基础测量逻辑
谐振法是高频区间低损耗绝缘材料检测常用方案，核心原理为将标准电感、设备内置主调电容器、平板试样夹具构成完整谐振回路，DDS 信号源输出设定频率交变激励信号，回路产生谐振时达到能量平衡状态，此时回路品质因数 Q 值、总电容数值处于稳定峰值区间。未放置薄膜试样时，记录圆筒可变电容刻度、回路基准 Q 值；夹持薄膜试样至平板电极之间后，介质极化改变回路等效电容与回路损耗，系统自动重新搜索谐振点，读取新的电容刻度与 Q 值，依靠两组状态下数值差值完成介电常数 ε、介质损耗 tanδ 换算计算。
材料置入电极后，薄膜介质会储存电场能量，对应介电常数数值变化；交变电场下介质分子往复运动产生热能损耗，对应回路 Q 值下降，损耗角正切数值升高。设备内置单片计算机自动完成整套差值运算，无需人工手动查表、计算，屏幕直接输出最终测试结果，减少人工计算带来的数据错误，提升多批次试样检测效率。整套回路经过低残余电感优化设计，高频区间杂散电感干扰被抑制，适配百兆高频薄膜材料微弱损耗测试场景。
（二）核心硬件协同工作流程
整机硬件分为信号激励单元、谐振调谐单元、测微夹具测试单元、测控运算显示单元四大模块，模块间协同完成完整检测流程。DDS 信号源输出高精度稳定频率信号送入谐振回路，内置自动稳幅电路维持激励信号幅值恒定，避免信号波动造成 Q 值读数漂移；回路谐振状态由数字锁定模块实时识别，自动搜索谐振峰值并锁定 Q 值，无需操作人员缓慢旋转电容手动调谐，简化试验操作步骤。
平板测微电容器负责夹持薄膜试样，两极片平行贴合薄膜上下表面，测微杆 0.01mm 分辨率精准控制电极间距，适配几微米至数毫米厚度塑料薄膜；圆筒线性可变电容器作为标准参考电容，刻度线性度 0.33pF/mm，提供高精度电容变化读数，为介电常数换算提供基准数值。两组测微机构均配套数显读数装置，直观记录电极间距、电容刻度数值，便于试验数据完整留存。
采集到的频率、Q 值、电容刻度、电极间距数据统一传输至单片计算机运算单元，内置标准换算程序依托 GB/T 1409 谐振法计算公式自动运算，完成介电常数、介质损耗数值输出，同步记录当前测试频率、测试时间、试样编号，整套流程从试样夹持到数据读取可在短时间内完成，适配大批量薄膜来料抽检工作。
（三）Q 值参数测量配套原理
品质因数 Q 值是谐振回路核心参数，代表回路储能与单周期损耗能量比值，Q 值越高代表回路整体损耗越低。设备 Q 值测量区间覆盖 2~1023，设置多档固定量程搭配自动切换逻辑，低损耗薄膜材料自动切换高量程档位，高损耗复合塑料自动切换低量程档位，无需人工调整档位。设备搭载 Q 值预置判定功能，设定合格区间后，测试完成自动区分试样损耗是否处于预设范围，用于来料快速筛查。
除薄膜介质损耗配套测试外，设备可单独取出标准电感组件，完成独立电感元件参数检测，测量电感量、分布电容、元件高频损耗，满足电子元器件试验室基础元件标定需求；搭配电容测试程序可直接测量各类薄膜电容器、贴片电容容量与损耗，实现一机多参数检测，降低实验室多台专用仪器采购投入。
五、整机各组成模块结构与功能说明
（一）DDS 数字信号源与主控电路模块
整机信号激励单元采用 DDS 数字频率合成方案，相比传统模拟信号发生器，频率输出稳定性更高，频率指示误差控制在 1×10⁻⁶±1 个字，10kHz 至 160MHz 全区间输出信号波形均匀，无谐波干扰叠加，避免杂波信号影响薄膜介质微弱损耗数值采集。信号源输出幅值由自动稳幅电路实时调控，谐振过程中激励电压保持恒定，消除信号衰减带来的 Q 值读数偏差。
主控单元采用工业级单片计算机，集成频率锁定、谐振搜索、量程切换、数据运算、数值显示全部控制程序，程序出厂前依照 GB/T 1409 标准完成算法校准，内置多组标准薄膜材料换算模型，适配聚丙烯、PET、PI、PVC、聚酰亚胺、氟塑料等各类薄膜基材测算逻辑。主控电路布线采用屏蔽隔离设计，降低外界电磁设备干扰，放置于电机、烘箱、高压试验设备旁的实验室环境仍可稳定输出测试数据。整机消耗功率约 25W，低功耗设计长时间连续试验不会产生机身高温，减少电路元件老化速度。
（二）双组测微电容器测试装置
测试装置分为平板电容器、圆筒线性可变电容器两套独立精密测微机构，两套机构均采用机械精密加工工艺，出厂完成平行度、同心度、线性度校准。
平板电容器单元
配备两种规格圆形极片 φ25.4mm、φ50mm，可根据薄膜试样长宽尺寸更换使用，极片表面抛光处理，降低表面接触损耗；极片间距依靠测微杆调节，调节区间最大 10mm，调节分辨率 0.01mm，超薄薄膜测试时可精准控制两极贴合间隙，避免空气夹层干扰介电常数测试结果。整套平板夹具底座绝缘等级高，基底自身损耗数值低，1MHz 测试条件下夹具整体损耗角正切≤4×10⁻⁴，不会掩盖薄膜试样自身微弱介质损耗。夹具插头间距固定 25mm±1mm，标准化接口插拔稳定，长期反复拆装不会出现接触电阻升高问题。
圆筒可变电容器单元
作为标准参考电容组件，长度可调区间 0~20mm，测微杆分辨率 0.01mm，电容线性度维持 0.33pF/mm±0.05pF，移动刻度对应电容数值线性变化，为介质参数换算提供稳定基准。圆筒内部转轴同心度误差控制在标准限值内，移动过程无卡顿、无跳数，保证每次电容读数重复度一致。
整套测微装置为可拆卸模块化结构，长期使用出现磨损、碰撞后可单独更换对应测微杆、电极片，无需整机返修，降低设备维护周期与运维成本。
（三）标准电感配套组件
设备出厂配套一套标准电感，电感元件覆盖 4.5nH 至 10mH 常规区间，160MHz 机型拓展至 1nH-140mH，不同测试频率段可更换对应电感构建谐振回路，匹配高低频薄膜材料检测需求。电感线圈采用低损耗导线绕制，骨架选用低介电损耗绝缘基材，线圈分布电容数值稳定，出厂完成电感量、高频损耗标定，配套电感参数记录卡片，便于试验时匹配对应频率选用。电感底座采用屏蔽绝缘结构，放置于测试回路时不会引入额外杂散损耗，保障薄膜试样测试数据一致性。
（四）整机机身与供电、显示单元
整机外形尺寸 380×132×280mm，机身轻薄，净重约 7kg，单人可完成设备搬运、台面摆放，无需专用安置机柜，普通实验室试验台即可承载。机身外壳金属屏蔽层，隔绝外部射频、工频电磁干扰，适合电子车间、高压试验室等复杂电磁环境使用。设备正面集成数字显示面板，分别显示当前测试频率、Q 值、电容刻度、电极间距、介电常数、介质损耗多组数值，数显屏幕无背光雾化问题，高低温实验室环境下读数清晰。
供电适配常规民用单相 220V 市电，电压允许波动区间 220V±22V，频率 50Hz±2.5Hz，无需配备专用稳压电源，常规实验室供电线路可直接接驳使用；机身侧面设置独立电源开关、夹具信号接口、电感回路接口，分区布局便于线路整理，减少线路交错带来的电磁干扰。
六、设备核心适用检测功能
（一）薄膜塑料基材高频介电性能检测
本机核心使用场景为各类塑料薄膜介电常数、介质损耗测试，适配聚丙烯电容薄膜、PET 光伏背板薄膜、PI 聚酰亚胺高温绝缘膜、PVC 线束绝缘膜、氟塑料防腐绝缘薄膜、环氧复合薄膜、导热绝缘薄膜等材料。可完成多频点同步测试，采集 10kHz 至百兆区间薄膜介电参数变化，分析材料在不同高频电场下损耗变化规律，为薄膜配方改良、助剂添加比例调整提供试验数据支撑。超薄薄膜、多层复合薄膜均可通过可调间距平板电极完成夹持测试，完整记录薄膜厚度、电极间距、介电常数、损耗角对应关系，建立材料性能数据库。
（二）固体绝缘片状材料电学性能评价
除薄膜试样外，厚度均匀的片状电瓷、装置瓷、玻纤复合材料、橡胶绝缘片、环氧树脂板材均可使用本机开展检测，评估固态绝缘介质高频储能、损耗特性，适配电容器介质、电力绝缘垫片、电子封装基材、通讯设备绝缘零部件进厂抽检工作。通过对比不同批次片状试样介电参数，筛查原料批次波动带来的绝缘性能差异，管控成品出厂品质。
（三）电子元件基础高频参数标定
依托设备电感、电容、Q 值测量功能，可单独完成无源电子元件标定：高频电感线圈 Q 值、电感量、分布电容检测；薄膜电容器、陶瓷电容容量与损耗角测试；高频回路串并联等效电阻测算；传输线特性阻抗标定。电子元器件生产企业、电子类高校实验室可使用本机完成元件来料筛查、新品元件性能验证，一套设备覆盖介质材料与电子元件两类检测需求。
（四）多工况材料高频适配性对比试验
针对需要在高频、射频环境长期使用的薄膜产品，可设定多组梯度频率完成连续测试，对比不同频率下材料损耗变化幅度，判断材料是否适配射频设备、高频电力设备、新能源电控器件使用环境。损耗数值偏高的薄膜材料在高频工况下会持续发热，加速绝缘老化，通过本机高频测试可提前筛选适配基材，降低产品长期使用故障概率。
七、适配使用行业与实验室场景
（一）高分子新材料生产企业
薄膜塑料、绝缘复合材料、特种改性高分子生产车间质检实验室，用于原材料入厂批次筛查、新品薄膜配方研发试验、成品出厂例行检测。新能源电池隔膜、光伏封装薄膜、电力电缆绝缘膜、电子绝缘基材生产线均可配置本机，完成每日多批次试样快速检测，形成标准化出厂检测台账，应对下游客户质量审核。
（二）电力、电气配套制造行业
电力电容器厂、高低压电器配件厂、电线电缆制造企业、变压器绝缘材料车间，针对电容器聚丙烯薄膜、线缆包覆塑料、变压器绝缘垫片开展介电损耗测试，评估产品工频、高频工况绝缘稳定性，规避设备运行中介质发热、绝缘击穿隐患。电力科学研究院、电网检测实验室可使用本机完成配套绝缘材料型式试验，出具标准化检测记录。
（三）电子、通讯设备制造行业
射频电子元器件、通讯基站绝缘配件、柔性电子薄膜、PCB 绝缘基材生产企业，设备宽高频段覆盖射频常用测试频率，可验证薄膜基材在高频信号传输环境下损耗水平，降低信号传输能量损耗，提升电子设备运行稳定性。
（四）第三方检测认证机构
综合材料检测院、电气产品质检所、计量检测中心，设备测试流程、参数计算完全匹配 GB/T 1409-2006 标准，输出数据满足 CMA、CNAS 实验室体系资料归档要求，可承接各类企业委托薄膜介电性能仲裁检测、产品认证检测业务，多档位频率、自动谐振锁定功能提升大批量委托样品检测效率。
（五）高校与科研院所材料实验室
高分子材料专业、电气工程专业、无机非金属材料专业院校试验室，用于本科教学试验、研究生课题研究、新材料改性研发项目。可开展不同增塑剂、填充料、改性剂对薄膜介电性能影响对比试验，完整记录多组梯度试样数据，支撑课题论文、新材料研发报告数据采集；中科院、各类材料研究院所可依托本机开展特种耐高温、低损耗绝缘薄膜前沿材料研究。
（六）特种装备配套材料试验室
航空、航天配套绝缘薄膜、军工电子绝缘基材研发检测场景，低损耗高频薄膜是特种装备射频、电控系统核心配套材料，本机宽频测试区间可模拟装备实际高频工作环境，完成材料可靠性预筛选，保障特种装备配套介质长期稳定运行。
八、标准完整操作试验流程
（一）试验前期设备检查与环境确认
核对设备放置环境满足标准工况：环境温度 0℃~40℃，环境相对湿度低于 80%，远离水源、腐蚀气体、大功率电磁设备，台面平整无震动。接通 220V 市电电源，开启主机电源开关，数显面板全部点亮完成整机自检，确认 DDS 信号源、测微夹具、Q 值锁定模块无报错提示。准备对应规格标准电感，根据本次设定测试频率选取匹配电感，接入主机电感回路接口；清洁平板电极两极片表面，使用无尘布擦拭粉尘、油污，避免杂质造成电极接触损耗升高。
（二）薄膜试样预处理与装夹操作
按照 GB/T 1409 规定裁切薄膜试样，试样长宽尺寸适配 φ25.4mm 或 φ50mm 电极，试样表面无划痕、气泡、褶皱、杂质点；裁切完成后将试样放置标准环境调节不少于规定时长，消除薄膜加工内部应力，避免应力集中改变介电常数数值。记录薄膜试样厚度数值，旋转平板测微杆抬升两极片，将薄膜平整放置于下电极中心位置，缓慢下调上电极，直至两极完全贴合薄膜上下表面，读取测微杆电极间距数值并记录，保证薄膜无挤压形变、无空气夹层。调整夹具插头连接稳定，无松动虚接情况。
（三）基准空白回路校准（未放置试样）
保持平板电极之间无薄膜试样，两极片直接贴合，旋转圆筒可变电容器调节至初始刻度，在主机面板设定目标测试频率，启动自动谐振搜索程序，设备自动锁定谐振峰值，记录空白状态下回路基准 Q 值、圆筒电容刻度数值，作为介质换算基准参数。完成空白校准后抬升上电极，装入薄膜试样，进入正式测试流程。
（四）薄膜试样谐振测试与数据读取
装入薄膜试样后保持电极间距不变，再次启动谐振搜索功能，单片计算机自动识别新谐振点，锁定当前回路 Q 值与圆筒电容刻度。设备内置程序自动调用空白校准数据完成差值运算，屏幕直接输出薄膜材料介电常数、介质损耗角正切 tanδ 数值，同步留存当前测试频率、电极间距、测试时间信息。如需多频点对比，修改面板频率参数，重复谐振测试步骤，依次记录不同频率下对应介电参数。单块薄膜试样可重复夹持测试 3 次，取平均值降低操作误差。
（五）多档位 Q 值预置判定操作
针对来料批量筛查场景，提前在面板设置 Q 值合格区间 5~1000，测试完成后设备自动判定当前回路损耗是否落在预设区间，快速区分薄膜试样是否满足产品技术指标。多批次相同薄膜试样可连续更换测试，无需重复空白校准，仅在更换不同厚度、不同材质试样时重新执行空白校准流程。
（六）试验收尾整理工作
单批次全部试样测试完成后，抬升平板电极取出薄膜试样，再次擦拭两极片表面残留碎屑；关闭主机电源，断开市电线路，将标准电感、测试夹具收纳至干燥防尘区域；整理全部试验记录，包含试样编号、薄膜厚度、电极间距、测试频率、介电常数、介质损耗、测试环境温湿度，统一归档形成完整检测台账。长期不使用设备时，使用防尘罩遮盖整机，测微机构涂抹少量防锈保护油，放置干燥通风环境存放。
九、设备配套硬件性能标准与出厂校准要求
整机全部测微机械组件、电路测控单元出厂前执行多道校准工序，所有校准指标对照 GB/T 1409 谐振法测试装置硬件限值执行，保障单台设备测量重复度稳定。
平板电容器平行度校准：两极片平行度误差不超过 0.02mm，平行度超标会造成薄膜局部电极间隙不均，引入空气夹层，抬高介电常数测试偏差，出厂使用光学平晶逐台检测，不合格测微机构重新打磨装配。
圆筒电容器同心度校准：转轴与筒体同心度误差不超过 0.1mm，同心度偏差会导致电容线性度漂移，刻度数值与实际电容值偏离，使用同轴度检测仪完成逐台校准。
测微杆分辨率校验：平板、圆筒两组测微杆 0.01mm 分辨率逐根校验，旋转每一格刻度位移差值稳定在 0.01mm，无跳格、卡顿现象。
圆筒电容线性度检测：使用分辨率 0.01pF 精密标准电容仪，圆筒长度 0~20mm 区间每 1mm 采集一组电容数值，线性偏差控制在 ±0.05pF/mm 以内，满足介质参数换算基准精度要求。
夹具固有损耗校准：1MHz 标准频率下检测夹具空载损耗角正切，数值≤4×10⁻⁴方可出厂，基底损耗过高会干扰低损耗薄膜试样检测结果。
电路电气参数校准：DDS 信号频率误差、电容测量准确度、Q 值量程切换逻辑、自动谐振锁定功能全部配套标准标准元件校验，频率指示误差、电容测量偏差符合设备标注技术指标，整机连续 72 小时空载老化测试，全程记录参数波动，出现漂移问题重新调试主控程序。
整套校准记录随设备配套资料包留存，包含出厂校准报告、标准电感标定卡片、测微机构检测记录，便于后期计量校准时对照基准参数。
十、设备日常维护与保养规范
GDAT-A 包含大量精密测微机械结构、高频弱电电路，长期规范维护可延长设备使用周期，稳定维持测量精度，日常使用遵循以下维护要求：
环境存放要求：设备长期放置于干燥、无腐蚀性气体、无剧烈震动的实验室，相对湿度低于 80%，潮湿环境会造成测微金属部件生锈、电路主板受潮短路；禁止放置在酸碱试剂、有机溶剂挥发区域，腐蚀电极与机身金属外壳。
测微机构养护：平板、圆筒测微杆定期使用无尘软布擦拭，去除粉尘、薄膜碎屑，每三个月涂抹少量防锈润滑油，避免转轴卡滞；禁止暴力旋转测微旋钮，过度用力会造成内部螺纹变形，破坏 0.01mm 高精度调节分辨率。测微机构禁止自行拆解，拆解后平行度、同心度校准数据失效，出现机械故障联系专业人员重新校准。
平板电极养护：极片表面保持光洁，出现划痕、氧化层会提升夹具固有损耗，轻微氧化使用专用抛光布轻柔打磨；测试薄膜时避免硬质边角划伤电极，油污、胶渍使用无水乙醇擦拭后晾干再使用。
电路与信号接口维护：夹具插头、电感接口定期清理氧化层，氧化会增大接触电阻，引入额外回路损耗；线路插拔轻拿轻放，避免内部铜线断裂；设备运行中禁止频繁插拔信号线路，防止主控电路瞬时电流冲击损坏芯片。
长期闲置养护：设备停用超过 7 天，断开电源，取出标准电感单独存放于干燥密封盒；平板电极分开抬升，两极片不长期贴合压紧；整机覆盖防尘罩，冷季潮湿环境可在设备周边放置干燥剂，减少水汽侵入。
电源使用规范：避免与大功率烘箱、高压击穿设备、搅拌电机共用一条供电线路，电压大幅波动会造成 DDS 信号频率漂移、Q 值读数跳变；长期连续试验可搭配稳压电源，稳定 220V 输入电压。
禁止私自改装硬件：整机内部调谐回路、主控主板、测微机构出厂完成标准化校准，无专业计量资质不得自行改动线路、更换非标配件，改动后整机测量精度无法恢复，试验数据失去参考价值。
十一、设备常见运行异常与基础排查思路
（一）谐振点无法自动锁定，Q 值无稳定读数
排查电极表面存在粉尘、薄膜碎屑，两极片接触不良，擦拭电极后重新夹持试样；
标准电感选型与当前测试频率不匹配，更换对应频段标准电感组件；
夹具插头松动、线路氧化，清理插头氧化层并重新插紧；
环境电磁干扰较强，将设备远离大功率电机、高压试验仪器，增加金属屏蔽隔断；
DDS 信号源输出异常，重启设备整机自检，仍无改善需检修信号源电路。
（二）介电常数数值重复度差，同一块薄膜多次测试数值波动大
薄膜试样夹持时存在空气夹层，重新下调电极，保证薄膜完全贴合两极；
测微杆刻度读数存在视觉误差，核对电极间距数值统一记录；
圆筒电容器线性度偏移，开展标准电容校准，重新修正基准刻度；
试样未完成环境调节，内部应力未释放，延长试样恒温静置时间；
环境温湿度波动过大，稳定实验室温湿度后重新测试。
（三）电容测量数值超出标注准确度范围
圆筒测微机构磨损、卡顿，清洁转轴并加注润滑油，严重磨损需更换测微组件；
空白校准步骤遗漏，每次更换材质、厚度试样前重新执行空载校准；
测试频率超出设备对应型号覆盖区间，调整至设备标称频率范围内测试；
主控电容测算程序参数偏移，恢复设备出厂校准参数。
（四）整机通电后数显面板无显示，设备无响应
市电供电线路断路、电源插头接触不良，更换供电插座，检查电源线完整性；
设备电源开关内部触点老化，多次按压开关确认导通状态；
内部供电保险熔断，联系专业人员更换匹配规格保险元件，排查短路诱因。
（五）夹具固有损耗数值偏高，低损耗薄膜 tanδ 读数偏大
平板电极氧化、存在油污，抛光擦拭电极表面，去除损耗干扰杂质；
夹具插头接触电阻升高，清理插头金属触点氧化层；
测微机构同心度、平行度偏移，重新开展机械校准。
十二、薄膜介电性能检测对材料研发与品控的应用价值
（一）新材料配方研发阶段数据支撑
薄膜塑料改性研发过程中，不同类型增塑剂、阻燃剂、无机填充粉体、耐寒助剂会改变材料分子极化程度，直接影响介电常数与介质损耗数值。使用 GDAT-A 开展多梯度配方试样测试，记录不同助剂添加比例对应高频介电参数，平衡薄膜绝缘性能、生产成本、加工工艺适配性，缩短新品薄膜研发周期。针对高频场景专用低损耗薄膜，可通过百兆多频点测试筛选配方，降低材料交变电场发热损耗，提升薄膜长期使用稳定性。
高温工况配套薄膜、射频电子绝缘薄膜研发项目中，介电损耗是核心筛选指标，损耗数值过高的薄膜长期工作会持续积热，加速老化开裂，多组频点测试数据可作为配方优化核心依据，形成完整研发试验档案，支撑新产品技术说明书编制。
（二）原材料入厂品质管控
薄膜原料、母粒、外购半成品薄膜来料批次之间合成工艺、助剂含量存在差异，同一牌号不同批次基材介电性能会出现明显波动。使用本机执行 GB/T 1409 标准定点频率抽检，快速筛查不合格批次原料，隔离缺陷物料，避免投入生产后成品批量出现绝缘不达标问题，减少生产返工、成品报废成本。外协供应商提供的绝缘薄膜半成品，可截取标准试样开展介电测试，作为来料验收客观判定依据，完善供应链质量管控流程。
（三）成品出厂合规检验
光伏、电力、电子、新能源行业薄膜产品规范均标注介电常数、介质损耗验收限值，成品出厂前通过本机批量抽检，试验记录随产品出厂存档，应对下游客户来料审核、市场监管部门合规抽查。出口海外的绝缘薄膜产品，高频介电测试报告是产品通关、客户验收必备技术资料，标准化谐振法测试数据可适配国内外产品认证资料提交要求，简化产品认证流程。
（四）产品失效故障溯源分析
薄膜绝缘产品长期使用出现发热、绝缘击穿、信号衰减故障时，截取失效部位薄膜试样开展介电性能复测，对比产品设计标准规定介电参数，区分失效诱因：原料配方损耗超标、加工工艺薄膜内部应力、长期老化介质性能衰减等，针对性调整生产管控、配方改良方案，优化薄膜产品服役周期。
十三、设备计量校准相关规范说明
GDAT-A 高频介电常数介质损耗测试仪属于理化电学计量检测设备，用于实验室资质认可、产品型式检验时，需按照计量管理要求定期整机计量校准，校准核心项目包含 DDS 信号频率误差、电容测量准确度、Q 值量程误差、测微杆位移分辨率、夹具固有损耗、整机介电常数换算偏差六项，校准完成后出具计量证书，设备方可开展具备法律效力的检测工作。
设备校准周期可根据日常使用频次调整：第三方检测机构每日大批量连续测试，建议每年完成一次整机计量；企业研发实验室、高校低频使用场景，可每两年开展一次全面校准。全部校准项目以 GB/T 1409-2006 标准硬件、数值限值作为判定基准，参数超出允许误差区间时，对测微机械组件、主控程序、夹具电极进行调试更换，直至全部指标回归标准范围。
日常试验间隙操作人员可开展简易自校：使用标准参考电容核对圆筒电容刻度线性度；使用已知标准损耗薄膜试样复测，对比出厂基准数值，提前预判设备精度漂移问题，降低年度计量不合格概率。设备出厂校准报告、年度计量证书、日常自校记录统一与试验台账归档存放，满足实验室体系审核资料核查要求。
十四、绝缘薄膜高频检测行业发展与设备适配趋势
下游新能源、光伏、射频电子、电力储能产业规模持续扩张，各类绝缘薄膜产品使用工况不断拓宽，高频、高温、高压复合工况对薄膜介电损耗管控要求逐步细化，仅依靠工频介电测试无法完整评估薄膜在射频、百兆高频环境下的绝缘表现，高频谐振法介电测试逐步纳入薄膜产品常规必检项目，各类型实验室高频介电测试设备配置需求持续提升。
行业检测设备发展呈现两大主流方向，一是宽频率覆盖一体化机型，单台设备覆盖 10kHz 至 160MHz 多频区间，无需采购多台不同频段专用测试仪器，节省实验室设备存放空间与采购投入，GDAT-A 多频率型号可适配不同行业高频测试需求；二是高精度低损耗夹具配套方案，薄膜试样厚度薄、介质损耗数值微小，夹具自身基底损耗会直接干扰测试结果，低损耗电极夹具逐步成为高频测试设备标配，提升薄层塑料薄膜数据重复性。
同时现代化实验室数字化管理需求持续提升，设备数显直读的介电常数、损耗、频率、电极间距数值可人工录入实验室 LIMS 数字化管理系统，完整试验流程电子化归档，适配智慧实验室建设需求。全自动程控变频、自动试样夹持机型为行业迭代方向，但针对中小型企业质检车间、高校基础试验室，结构简洁、操作门槛低、运维成本平稳的谐振法台式设备仍具备稳定使用场景，能够覆盖绝大多数薄膜来料抽检、成品出厂、配方研发基础检测需求。
十五、总结
GDAT-A 薄膜塑料介电常数介质损耗测试仪整机结构、测控程序、硬件参数完全匹配 GB/T 1409-2006 高频谐振测试规范，覆盖 10kHz 至 160MHz 多档位测试频率区间，配套双规格平板测微电极、高精度圆筒参考电容、标准电感组件，可完整完成各类薄膜塑料、片状绝缘介质介电常数、介质损耗角正切检测，同时拓展实现电感、电容、回路 Q 值等多类电学元件参数标定，单台设备兼顾材料性能试验与电子元件标定两类检测需求。
整机采用 DDS 数字信号源、单片计算机自动谐振锁定、Q 值自动量程切换等测控方案，简化人工调谐操作流程，降低人为操作带来的数据波动；测微机构 0.01mm 高精度位移分辨率、低损耗测试夹具，适配超薄薄膜试样微弱损耗数值采集，多次平行试验数据稳定。设备机身轻量化、低功耗、常规市电供电，适配各类企业质检车间、高校科研实验室、第三方检测机构、电力材料试验室多场景安放使用，出厂配套完整校准资料、标准电感、专用测试夹具，开箱即可开展标准化试验。
从应用层面来看，设备输出的高频介电性能数据可支撑薄膜塑料配方改良、原材料入厂筛查、成品出厂合规检验、产品失效溯源分析全流程质量管控，完整试验记录符合国内绝缘材料检测标准与实验室资质归档要求，为高分子绝缘薄膜行业品质管控、新材料研发提供标准化硬件支撑。设备机械结构模块化、配套元件通用性强，日常维护流程简单，计量校准项目清晰，长期连续运行工况下测量精度保持稳定，能够适配实验室长期常态化高频介电检测工作。
在绝缘材料高频性能管控标准持续细化的行业环境下，高频谐振法介电测试设备是薄膜、塑料、复合材料理化检测体系的基础组成部分，GDAT-A 依托对标国标设计的硬件指标、宽频率测试覆盖、一机多用的检测能力、可控的运维成本，为各行业绝缘薄膜、固体介质材料高频电学性能评价提供稳定可靠的测试载体，支撑高分子材料行业完善质量管控体系，推进新型低损耗绝缘薄膜材料研发与产业化应用。
