北广精仪绝缘油介质损耗率电阻测试仪GDAT-C2

产品介绍

在电力系统中，变压器油、互感器油、套管油等液体绝缘介质的老化程度与污染状况，是判断充油电气设备运行状态的重要依据。介质损耗因数（tanδ）反映绝缘油在交流电场下的能量损耗水平，数值升高通常意味着油中混入极性杂质、水分或氧化产物增多；体积电阻率则表征绝缘油阻止直流电流通过的能力，是评价油品绝缘性能的另一项核心指标。绝缘油介质损耗率电阻测试仪GDAT-C2是一款依据GB/T 5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》（等同采用IEC 60247）设计制造的一体化全自动检测仪器，主要用于绝缘油等液体绝缘介质的介质损耗因数、相对电容率、电容量以及直流体积电阻率的测量，同时具备抗燃油（EH油）体积电阻率测量功能。仪器内部集成了三电极式介损油杯、中频感应加热温控系统、Pt100温度传感器、介损测试电桥、高稳定度交流试验电源、SF₆充气标准电容器、高阻计、直流高压源、DSP数字信号处理单元及大屏幕彩色触摸屏等人机交互模块，可全自动完成升温、控温、数据采集、运算、显示、存储及打印等全过程，无需复杂的手动电桥平衡操作，适合电力试验研究所、供电公司油品化验室、变压器制造厂质检部门、第三方检测机构及大中型用电企业油务化验班组的日常检测工作。

一、设备基础概述

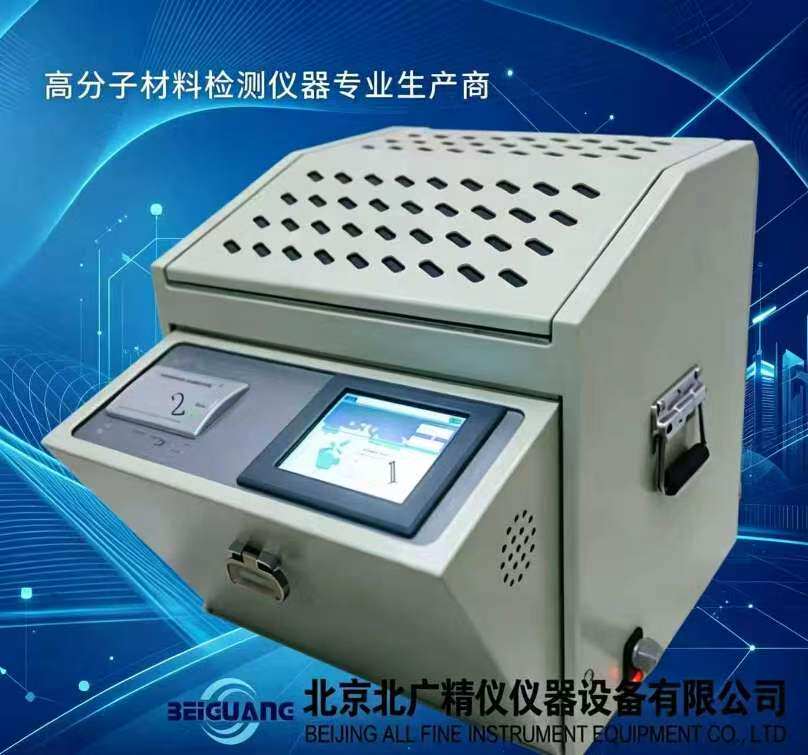

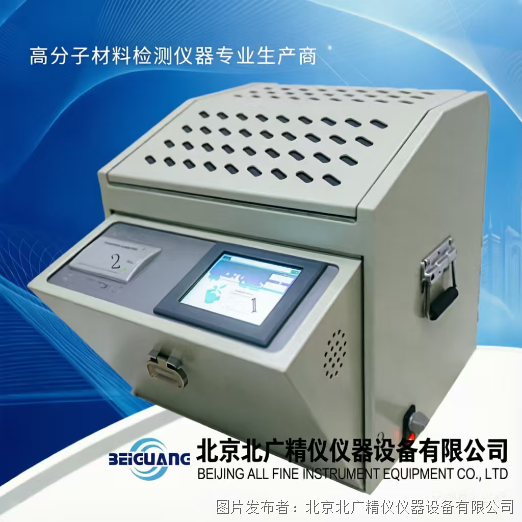

GDAT-C2型绝缘油介质损耗率电阻测试仪属于台式一体化液体介质电气性能检测设备，设计目标是替代传统分体式西林电桥加恒温油浴的复杂测试装置，将温控、加压、测量、运算、记录功能整合于单一机箱内。设备外形为立式长方体结构，上盖内嵌油杯槽与测量舱，合盖后形成屏蔽空间，前侧为主控触摸屏与打印机出纸口，背部布置电源插座、接地柱、保险管座及排液接口。整机采用全数字测量技术，交流试验电源与直流高压源均由内部逆变电路产生并经稳压稳频处理，不受市电波动影响。

仪器支持两类样品的检测：一是矿物绝缘油（变压器油、开关油等），按GB/T 5654-2007要求在90℃（或指定温度）下同时测定介质损耗因数tanδ、相对电容率εᵣ、电容量C及体积电阻率ρᵥ；二是磷酸酯抗燃油（汽轮机EH油），按DL/T 429.27或相关行业标准要求在20℃下测定体积电阻率。设备内置半导体制冷模块配合加热系统，当环境温度升高超过抗燃油测试所需温度时，可自动启动制冷使油样降温并稳定在设定值，解决了夏季室温高于20℃时无法准确测量抗燃油电阻率的难题。

操作层面，设备采用大屏幕中文触摸屏，所有参数设置、流程启动、数据浏览均通过图标与弹出键盘完成，每步操作有文字提示，开机自检通过后直接进入主菜单，可选择试验条件设置、自动测试、空杯测试、数据查询等功能模块。测试启动后仪器按预设程序执行：先以中频感应方式加热油样并PID控温，温度稳定后施加设定交流试验电压进行介损与电容测量，随后切换至直流高压进行电阻率测量，全过程无需人工干预，测试结束自动显示结果并可选择打印。仪器具备开盖切断高压、高压短路保护、温度传感器断线报警、接地异常提示等多重安全机制，在高压输出期间若打开上盖即刻切断高压源，保障操作人员安全。

二、核心性能参数

1. 测量范围：

   • 电容量：5pF～200pF

   • 相对电容率：1.000～30.000

   • 介质损耗因数：0.00001～100

   • 直流电阻率：2.5 MΩ·m ～ 20 TΩ·m

2. 测量精度：

   • 电容量：±(1%读数＋0.5pF)

   • 相对电容率：±1%读数

   • 介质损耗因数：±(1%读数＋0.0001)

   • 直流电阻率：±10%读数

3. 分辨率：

   • 电容量：0.01pF

   • 相对电容率：0.001

   • 介质损耗因数：0.00001

4. 测温范围：0℃～125℃

5. 温度测量误差：±0.5℃

6. 交流试验电压：0～2200V 连续可调，频率50Hz

7. 直流试验电压：0～500V

8. 功耗：≤350W

9. 外型尺寸：420mm × 380mm × 385mm

10. 总重量：约21kg

11. 使用电源：AC 220V (1±10%)，50Hz (1±10%)

12. 使用环境：温度0℃～40℃，相对湿度≤80%

三、测量原理与电气架构

理解仪器的测量原理有助于正确判断数据的合理性以及在出现异常时分析可能的原因。绝缘油的介质损耗因数tanδ定义为流过介质的有功电流分量（损耗电流I_R）与无功电流分量（电容电流I_C）之比，即tanδ＝I_R／I_C，物理意义上代表单位无功功率中所消耗的活性功率，与油中极性分子、水分、酸值氧化产物等导电或极性杂质的含量正相关。相对电容率εᵣ则反映油样存储电荷的能力，通过测量充入油样的电容器电容值与同一几何尺寸下真空电容值的比值得出。体积电阻率ρᵥ是施加直流电场后单位体积内的直流电阻值，通过测量稳态极化电流或放电电流经欧姆定律与几何系数换算求得，单位为Ω·m或MΩ·m、TΩ·m。

GDAT-C2内部采用全数字自动平衡电桥原理结合矢量电压—电流测量法实现上述参数的测定。交流测试时，内部高稳定正弦波信号源经放大与升压电路输出设定幅值（通常1000V或2000V）与频率（50Hz）的交流试验电压施加于三电极油杯的高压电极与测量电极之间，同时标准电容器（SF₆充气三点极式电容）参与比率运算以抵消电源电压幅值波动与相位漂移的影响。仪器通过高精度采样电路同步采集施加电压矢量与流过油杯的电流矢量，经ADC转换为数字信号送入DSP，利用快速傅里叶变换（FFT）提取基波分量，分离电流的有功轴（同相）与无功轴（正交）分量，从而计算出tanδ与C值，再由油杯几何常数算出相对电容率εᵣ。直流电阻率测试时，内部直流高压源对油杯施加设定直流电压（通常500V或按标准要求），待极化电流衰减至稳态后采集极微小的泄漏电流值，结合油杯电极有效面积与极板间距换算为体积电阻率。

标准电容器采用SF₆气体绝缘的三点极式结构，介损值极低且温度系数小，不受环境温湿度变化明显影响，为整个测量系统提供长期稳定的参考基准，是仪器保持测量重复性和准确度的关键部件之一。高阻计模块采用guard ring（保护环）技术配合输入级低偏置电流放大器，可检测pA级的微弱直流电流，满足高电阻率绝缘油（可达10¹²～10¹³ Ω·m以上）的测量需求。

四、油杯结构与三电极系统

仪器配套的标准绝缘油测试油杯为三电极结构，完全符合GB/T 5654-2007及IEC 60247对液体介质测试电极的要求。三电极分别为：高压电极（外环与下极板）、测量电极（中心圆极板，也称低压电极）、屏蔽电极（保护环，环绕在测量电极外围并与高压电极同电位但电气上隔离）。极间间距（高压电极与测量电极之间的垂直距离）严格控制在2mm，此尺寸为标准规定值，直接影响体积电阻率计算中使用的几何常数，也影响电容标称值。

三电极系统的核心作用是消除沿面泄漏电流与杂散电容对测量的干扰。屏蔽电极包围测量电极并通过引线接至测量电路的guard端，使沿绝缘支撑物表面从高压电极流向测量电极的泄漏电流被屏蔽电极截获而不进入测量放大器，确保进入测量回路的仅为真正通过油样体积的电流。与此同时，标准电容器与测量电路构成的比率电桥可抵消高压引线与测量引线的分布电容影响，使测得的tanδ真实反映油样本身的介质损耗特性而非测试回路的寄生参数。

油杯材质选用高纯度石英玻璃或高强度绝缘陶瓷配合不锈钢（或不锈钢镀金）电极，电极表面经精密抛光处理以降低表面粗糙度引起的局部电场畸变。内电极可取出以便清洗与装配，装配时注意电极同心度，不可歪斜或碰到杯壁。油杯侧面设有注油口（较粗）与液位指示管（较细），注油时观察液位管中液面高度判断是否达到规定刻度，通常绝缘油测试用油量约40mL，抗燃油专用小油杯用油量约10mL。油杯底部或侧面配有测量信号插座与温度探头插孔，连接时需注意插头标识对应，不可反插或用力强行插入。

五、中频感应加热与温控系统

区别于传统电阻丝加热棒直接插入油浴或紧贴油杯外壁加热的方式，GDAT-C2采用中频感应加热技术。仪器加热体在油杯外围产生交变磁场，金属材质的油杯底座或杯体在交变磁场中产生涡流而发热，热量由杯体传导至内部油样，实现了加热体与油样容器的一体化非接触加热。该方式的优点在于加热均匀、升温速率可控、无局部过热点，可降低因局部过热引起油样轻度裂解或老化对测试值的潜在影响，同时配合PID（比例—积分—微分）控温算法能将温度严格锁定在设定值附近，控温波动通常可维持在±0.5℃以内。

温度检测采用Pt100铂电阻温度传感器，直接插入油杯中心专用插孔与油样接触（或贴近油杯外壁测温区），实时反馈油样温度。控温流程为：开机设定目标温度→启动中频感应加热→周期性采集温度反馈→PID运算调节加热功率→趋近目标温度后转入恒温微调模式。当室温高于抗燃油测试设定温度（20℃）时，仪器自动启动内置制冷模块带走热量使油样降温并恒温；当室温低于设定温度则正常加热，全程自动判断无需人工切换。

需要注意，升温过程中油样内部存在温度梯度，建议待仪器显示"温度稳定"或恒温保持一定时间（通常1～2分钟以上，视油样量而定）后再开始测量，以确保所测电参数确实对应于标准要求的试验温度。若对控温精度有疑问，可用外部标准水银温度计或经校准的铂电阻温度计插入比对核查。

六、数字信号处理与测量算法

GDAT-C2核心运算单元为DSP（数字信号处理器），配合ADC进行高速同步采样。交流测试时，施加于油杯的电压信号与流过油杯的电流信号分别经缓冲、放大、抗混叠滤波后送入ADC，采样率远高于信号频率（50Hz基波），DSP对采样序列执行FFT得到电压与电流信号的基波幅值与相位角φ，介质损耗角δ＝90°－φ（φ为电流相对电压的相移角），tanδ＝tan(δ)。通过FFT还可滤除谐波与工频干扰噪声，即便在实验室电磁环境不够理想的情况下也能获得较稳定的读数。

相对电容率εᵣ的计算公式为 εᵣ ＝ Cₓ／C₀，其中Cₓ为充油后测得的电容值，C₀为同一电极结构在真空（或空气，空气εᵣ≈1.0006常近似取1）中的几何电容值（即空杯电容），该空杯电容值在空杯校准时测得并存储于仪器中。体积电阻率ρᵥ ＝ Rᵥ × (A／d)，式中Rᵥ＝U／I_leak，U为施加直流电压，I_leak为稳态泄漏电流，A为测量电极有效面积，d为电极间距（2mm）。以上几何参数已由厂家在油杯设计时固化于程序中，用户只需确保使用原厂标配油杯且装配正确，仪器即自动代入计算。

仪器具备多次平均、异常值剔除等数字滤波策略，在介损值极低（如新变压器油tanδ＜0.0005）或电阻率极高时仍可获得有意义的数据。若外界干扰过大（接地不良、引线松动、油样含气泡等），屏幕数值可能出现跳动，此时应排查原因而非简单取平均。

七、面板接口与硬件说明

仪器前面板（或上盖内侧可见区域）主要配置如下：

• 液晶触摸屏：显示日期时间、操作菜单、参数设置界面、测试进度、实时温度、测量结果及报警信息，所有操作通过触摸完成。

• 微型热敏打印机：测试结束后可按设定自动打印或手动选择打印，打印内容包括样品编号、测试日期时间、温度、电压、tanδ、εᵣ、C值、ρᵥ等。

• 油杯槽：放置绝缘油测试用三电极油杯（大杯，用油量约40mL）；旁侧另设抗燃油小油杯槽（小杯，用油量约10mL）。

• 测量信号线插座：标记用于绝缘油介损及电阻率测试的信号线（接大油杯）；另一路标记用于抗燃油体积电阻率测试的信号线（接小油杯中心孔）。

• 温度信号线插孔：Pt100温度探头插入油杯中心插孔，另一端接主机温度信号接口，温度信号线通常可共用（抗燃油温度由内部监测，但建议保持连接以校核）。

• 接地柱：位于机身背部或侧面，须使用黄绿双色专用导线可靠连接至实验室保护接地端（接地电阻≤4Ω）。

机身背部还设有：

• AC 220V电源插座兼电源开关：内置5A保险管，接通符合要求的单相交流电。

• 排液管接口：测试完毕后打开漏油开关可将油杯内废油经排液管排入废油回收容器。

• 保险管座：若开机无反应可检查此处保险管是否熔断。

各线缆与配件在设备成套性中包括：主机一台、电源线一条、绝缘油测试油杯一套（含内电极、外杯体、密封件）、抗燃油测试油杯一套、50mL量杯一支、测量信号线两条、Pt100温度传感器一条、排油管一个、5A保险管两支、打印纸卷、合格证、说明书及出厂检验报告。

八、试验前准备与油样处置

获得可靠测试数据的前提是正确的取样与油杯处理。绝缘油取样应按GB/T 7597《电力用油（变压器油、汽轮机油）取样方法》执行：使用充分清洗干燥过的棕色玻璃取样瓶，取样前用待取油样冲洗取样瓶2～3次，取样时取样管插入油箱中部或按规程指定部位，避免吸入底部沉淀物或顶部氧化层，取样后立即密封并贴标注明设备名称、部位、取样日期。油样在运输储存过程中应避免强光照射、高温及剧烈震荡，尽量缩短从取样到检测的间隔时间，新油或运行油通常建议在24～48小时内完成检测。

实验室收到油样后先静置使气泡逸出（视油黏度与容器深度通常15～30分钟），若油样温度明显低于室温可让其自然平衡至接近实验室温度再测试，避免冷油注入温热油杯引起温差导致气泡析出。观察油样外观——应清澈透明，无明显悬浮颗粒、纤维或水分浑浊，若发现严重污染或含水量肉眼可见偏高，应另行做微量水分分析，高水分会显著增大tanδ值。

油杯的处理是测试成败的关键环节。拆开油杯取出内电极，先用溶剂（如石油醚或正庚烷）洗去残油，再用中性洗涤剂温水清洗去除残留，流动自来水冲洗数次，最后用去离子水冲洗2～3遍，再用无水乙醇冲洗脱水。将各部件放入鼓风干燥箱于105℃左右烘干至少1小时，取出后在干燥器中冷却至室温。操作中避免裸手直接触摸电极测量面，应持非测量面或使用洁净无绒手套、镊子，防止皮肤油脂污染电极表面。装配时确认电极同心、密封圈完好、紧固适度不歪斜。

九、绝缘油全自动测试操作流程

以下以绝缘油（变压器油）介质损耗因数与电阻率全自动测试为例说明标准操作步骤，实际操作请结合屏幕中文提示进行：

一、连接与开机。将清洗干燥装配好的三电极油杯放入主机油杯槽，插入Pt100温度探头至油杯中心插孔，将绝缘油测试用测量信号线两端分别对应接至油杯插座与主机面板上标记"绝缘油介损/电阻率"的插座。接地柱用导线可靠接至实验室接地端。插入电源线，打开背部电源开关，仪器自检后进入主界面显示日期时间与功能按钮。

二、参数设置。点击主界面"试验条件"按钮进入参数设置页。点击"油样设置"切换为"绝缘油"，此时程序自动关联标准测试温度（默认90℃，可按需修改为其它如70℃、100℃等）。点击"测试温度"可弹出数字键盘修改目标温度；点击"交流试验电压"可设定介损测试用交流高压（常规1000V或2000V，新油通常2000V，运行中油可视标准选取）；直流试验电压一般默认500V可不改。打印选项可设为"是"或"否"。设置完毕点"确定"返回主界面。

三、空杯测试（推荐）。将清洁干燥无油的空杯按上述方式装好并连好线，在主界面点"空杯测试"，勾选需测项目（介质损耗因数、相对电容率、电容），点确定开始。空杯介损值应极小（通常远低于0.0001，具体合格限值参考厂家建议或实验室质控规定），若空杯tanδ偏大说明油杯未洗净、有残留膜或装配不当，需重新清洗。空杯电容值C₀自动保存供后续相对电容率计算使用。

四、注油与测试。取出内电极，打开漏油开关用少量待测油样冲洗油杯2～3次（油从排液管流出），关漏油开关。沿杯壁缓慢注入油样直至液位管与注油口液面基本持平（约40mL），注意避免产生气泡——注油时油样沿壁流淌可减少夹带空气，若产生明显气泡可轻敲杯壁助其逸出。将内电极缓慢垂直放入，避免动作过快憋住气泡致使油溢出或气泡被压入电极间隙。重新接好信号线，确认温度探头在位，合上仪器上盖（上盖联锁闭合才可加高压）。在主界面点"自动测试"，仪器提示是否开始，确认后进入测试界面：显示当前温度、升温进程、恒温倒计时、正在进行的测试项目。温度达到设定值并恒温稳定后自动进行交流介损/电容测量→直流电阻率测量→显示结果页面（tanδ、εᵣ、Cₓ、ρᵥ）。可按屏幕提示选择打印或返回。

五、排油与清洗。测试完毕待温度降至安全范围，打开放漏油开关将废油排入专用废油容器（不可随意倾倒），拆下油杯按第八节方法立即清洗烘干备用。

十、抗燃油体积电阻率测试操作流程

抗燃油（磷酸酯基EH油）按DL/T标准或厂家技术条件通常要求在20℃下测量体积电阻率。操作如下：

一、将干净的抗燃油专用小油杯（约10mL容量）注入待测抗燃油至规定刻度，放入主机侧面或指定抗燃油油杯槽，将标记为抗燃油测试的测量信号线一端插入小油杯中心孔，另一端接主机对应插座；温度信号线可保持与绝缘油杯连接（用于环境温度参考，抗燃油槽内部也有温度监测）。合上上盖。

二、开机进入主界面，点"试验条件"，点"油样设置"切换为"抗燃油"，程序自动将测试温度改为20℃。若特殊需要可修改但该温度通常固定为20℃以符合标准。返回主界面。

三、点"自动测试"（或标为体积电阻率测试之按钮），仪器检测当前室温：若低于20℃启动加热；若高于20℃启动制冷模块，使油样最终稳定在20℃±0.5℃，然后施加直流高压测量电阻率并在屏幕显示结果，可按需打印。

四、测试完毕打开上盖取出小油杯，倒空残油，按溶剂—无水乙醇—晾干顺序清洗保存。

十一、空杯校准与本底验证

空杯测试（又称本底测试、空电极校准）的目的有两个：一是验证油杯清洗是否彻底、电极装配是否同心无污染——若空杯tanδ明显偏大说明有残油膜、指印或纤维附着需重洗；二是测定空杯电容C₀与空杯介损基准值供相对电容率计算与必要时做差值修正。建议每次重新装配油杯或长期停用再启用时执行空杯测试，日常批量测试若使用同一已确认洁净的油杯可间隔数只样品复核一次。

操作要点：确保油杯内完全无油且干燥（刚烘干冷却），温度探头插入，信号线连接牢固，在主菜单选"空杯测试"，勾选测试项目后启动。通常在室温或加热至90℃下均可测，若在90℃测空杯需注意升温后确认无冷凝水进入杯内。记录保存的空杯电容值，若后续更换油杯或重新装配需重新测空杯值。若空杯介损值异常高，排查顺序为：重新清洗烘干→检查电极有无划痕氧化→确认引线接触良好→检查环境湿度是否过高（＞80%RH可能导致表面漏电流增大，此时加强除湿或用电吹风热风轻吹外表面驱潮后复测）。

十二、数据查询打印与存储管理

仪器内置非易失性存储器，可保存最近100组测试记录，每组记录包含样品编号（若设置）、测试日期时间、温度、试验电压、tanδ、εᵣ、C值、ρᵥ。主界面点"数据查询"进入浏览页，可通过"上页""下页"翻看历史记录，点"打印"可将当前显示记录通过内置热敏打印机输出纸质报告，点"删除"可清除单条或全部记录（谨慎操作）。若需长期归档建议拍照或另行转录至实验室信息管理系统（LIMS）。

打印纸为热敏卷纸，更换时推开打印机盖板抽出旧轴换上新卷（热敏面朝向打印头），拉出少许露出切口合盖即可。若打印字迹淡或无字检查热敏面是否装反、纸是否耗尽、打印头是否沾污（用无水乙醇棉签轻拭）。

十三、油杯清洗干燥与装配规范

油杯属于精密测量附件，维护好坏直接决定测量准确度。推荐清洗流程如下：

1. 初洗：倒空残油，用石油醚或正庚烷冲洗各部件2～3次溶解残留油膜。

2. 洗涤剂清洗：用中性洗洁精温水溶液毛刷轻刷内外表面，重点清洗电极测量面与保护环间隙。

3. 自来水冲洗：用流动自来水充分冲洗去除洗涤剂残留，至冲洗水无泡沫。

4. 去离子水冲洗：用实验室级去离子水或蒸馏水冲洗2～3遍。

5. 脱水：用无水乙醇（分析纯及以上）冲洗1～2遍，利用乙醇易挥发特性带走水分。

6. 烘干：放入105℃鼓风干燥箱烘干至少60分钟，取出移入干燥器冷却至室温待用。

装配时先将外杯放入油杯槽对齐定位，再放入内电极压紧使间距为2mm（由油杯结构自定位），旋紧或卡紧固定螺丝（如有），确认测量信号插头旋入到位但不过度用力。长期不用应将清洗干净烘干的油杯组件存于干燥器内，避免吸潮与落尘。

若电极表面发现氧化发暗可用细氧化铝抛光膏或1200目以上水砂纸蘸无水乙醇轻轻抛光恢复光亮度，清洗后再按流程彻底除粉冲洗烘干。

十四、安装环境与接地要求

仪器应在符合下列条件的实验室内使用：环境温度0℃～40℃，日温差不宜剧烈波动；相对湿度≤80%RH，高湿环境易引起外部泄漏电流增大影响高阻测量；供电AC 220V ±10%，50Hz ±10%，电源插座必须有可靠接地端，仪器接地柱用≥2.5mm²黄绿双色铜芯线接至实验室保护接地汇流排，接地电阻≤4Ω；工作台面稳固平整，周围无强电磁干扰源（如大功率变频设备、高频炉），远离腐蚀性气体与粉尘；保证仪器背部与墙壁间有适当散热间距（建议≥20cm），进排风口无遮挡。

接地不良是引起介损值不稳、电阻率偏低或重复性差的主要原因之一。若测试场所无正规保护接地仅为零线代替，存在安全隐患且可能引入共模干扰，应尽量整改为独立接地或经隔离变压器供电。不得在雷雨天于户外临时搭接测试。

十五、安全注意事项与高压防护

一、本仪器在介损与电阻率测试中会产生最高2200V交流高压与500V直流高压，属于高压测试设备，操作须遵守高压试验安全工作规程。

二、仪器必须可靠接地后方可通电开机，未接好地线禁止开始测试。

三、测试过程中严禁打开油杯上盖——开盖联锁应自动切断高压，但不可依赖此功能故意在高压输出时开盖试探，须等待屏幕显示高压已断开、温度降至安全范围再开盖取杯。

四、禁止用湿手操作电源插头或接触接线端子，油样溢出应及时断电清理擦干。

五、高压输出期间严禁触碰油杯电极、信号线插头金属部分及接地柱以外的任何导体连接至油杯的部位。

六、更换保险管前必须断开电源插头，仅允许更换同规格（5A / 250V慢熔型）保险管，不得随意加大额定电流。

七、若仪器出现异响、焦糊味、冒烟应立即断电并通知专业人员检修，勿自行拆机。

八、废油按环保规定收集处理，清洗溶剂注意防火防爆，操作区域配备灭火器材。

十六、日常维护与周期校准

日常维护项目：保持仪器外表及油杯槽清洁干燥，定期（建议每月或每20～30次测试）用无水乙醇棉签轻擦油杯槽接触面与信号插座；检查打印机纸量与打印头清洁度；检查电源线、信号线、温度探头有无破损；检查接地连线牢固性；若长期停用应罩防尘罩并断开电源。

油杯维护重点为及时清洗——每测完一个样品建议立即排油清洗，若连续测同批次相似值样品可间隔数只清洗一次但组间必须用标准油或空杯验证无交叉污染。发现电极划伤、密封圈老化龟裂、引线根部断丝应及时更换配件。

周期校准：为保证量值溯源建议每12个月送有资质的计量检定/校准机构按JJG或行业规范进行校准，校准项目通常包括温度示值误差、电容/介损测量准确度（用标准电容器或标准油）、直流高阻测量准确度（用标准高阻箱）。校准后应保存证书并在结果报告备注中体现校准有效期。若发现日常空杯值异常漂移、重复性变差或温度控温明显偏离设定值也应提前校准或联系厂家技术支持。

十七、常见异常现象与排查思路

一、开机无显示、电源灯不亮：检查插座是否有电、电源线两端是否插紧、背部保险管是否熔断（断开电源后旋出检查），更换同规格保险管后仍熔断则说明存在内部短路需报修。

二、介损值（tanδ）明显偏高或跳动大：首先观察油样有无气泡——气泡极化会引起数值波动，重新注油排泡；检查油杯是否洗净（做空杯测试验证）；确认接地是否良好（接地电阻应≤4Ω，必要时改接独立接地）；检查环境湿度是否过高（＞85%RH建议除湿）；确认信号线插头旋紧无松动；排除上述后仍偏大可能是油样本身劣化含水或污染，可对照新油标准值判断。

三、体积电阻率偏低或读不出：检查直流高压连线与测量信号线是否接触良好；确认油杯干燥无残水（空杯测电阻率应接近无穷大或显示超高值）；确认所选测试电压与量程合适；高湿环境漏电流增大会拉低显示值需控制环境湿度；若油样确已老化吸湿则属真实反映需结合微水含量分析。

四、温度不升或控温不准：确认温度传感器插头插入到位且无折断；检查设定温度是否高于当前室温（加热时）或制冷功能是否启用（降温时）；若加温极慢或完全不升温可能是加热模块或感应线圈故障需报修；控温长期偏离可借助外部标准温度计比对后联系校准。

五、测试中途报警"高压短路"或"接地异常"：先终止测试断电，检查油杯内有无金属屑或纤维搭桥高低压电极（清洗重装），检查信号线有无破损芯线碰壳，检查接地柱接线，排除后重启。

六、打印机不打印或字迹淡：检查打印纸是否用完或装反而未出字；用无水乙醇棉签轻擦热敏打印头；确认打印选项中已设为"是"。

十八、适用检测标准与典型应用场合

本仪器设计依据及适用标准主要包括：

• GB/T 5654-2007 / IEC 60247:2004《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》

• DL/T 429系列（电力用油试验方法）中有关绝缘油介质损耗因数及体积电阻率的测定

• GB/T 7595《运行中变压器油质量标准》——新投运及运行中变压器油tanδ要求常作为判定依据（如新变压器油90℃下tanδ≤0.005或0.002 depending on grade）

• SH/T 0268《电气绝缘油 介质损耗因数测定法》（等效采用类似原理）

• 相关行业标准对抗燃油20℃体积电阻率的要求（如DL/T 571《电厂用磷酸酯抗燃油维护导则》）

典型应用场合：

• 电力系统：变电站、换流站、发电厂变压器及电抗器投运前新油验收，运行中变压器油定期色谱与理化综合分析中的介损与电阻率项目，判断油纸绝缘系统老化与污染程度。

• 变压器/电抗器制造厂：出厂试验中对注入产品的绝缘油进行入厂检验与装配前复测。

• 第三方检测/质检院所：承担社会委托的绝缘油品质检测、仲裁检验及新产品配方研发中的介电性能评价。

• 大型工业企业（石化、冶金、轨道交通牵引变电所）：自有变电设备的油务监督与预防性试验。

• 抗燃油监督：燃煤及燃气轮机机组EH油系统定期检测体积电阻率，监控水解酸化与污染程度，保障电液伺服阀工作可靠。
