北广精仪棒材拉力试验机BWN-10KN
关键字：管材环刚度试验机,复合材料试验机,材料拉伸剪切试验机
- 产品简介：
- 本机适用于土工布、橡胶、塑料、薄膜、管材、纤维、纸张、线缆、安全带、鞋类、胶带、金属及非金属等多种材料，可进行拉伸、压缩、弯曲、撕裂、剥离、剪切、粘合力、拔出力、延伸伸长率等力学性能试验。
产品介绍
一、设备整体概述

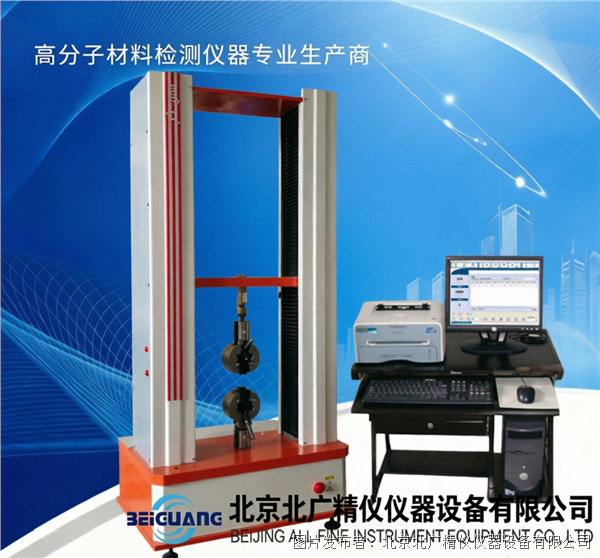

棒材拉力试验机 BWN-10KN 属于双柱门式电脑控制型万能力学检测设备，额定试验力区间覆盖 0 至 10KN，设备针对各类金属棒、非金属棒材研发设计，同时兼容薄膜、橡塑、纺织、线缆、合金铸件、五金零部件等多形态试样开展力学性能检测，是材料研发实验室、来料质检车间、第三方检测机构、高校材料院系用于判定材料抗拉、抗压、抗撕裂等力学指标基础设备。整套设备采用双立柱对称刚性框架搭配双滚珠丝杠同步驱动结构，全程由计算机配套专用测控软件完成动作指令下发、数据实时采集、曲线动态绘制、试验指标自动运算，可实现全流程自动化测试，减少人工读数、手动记录带来的数据偏差。
整机机械传动、测力采集、电气控制三大子系统相互配合，运行过程横梁移动平稳，力值、位移信号采集抗干扰能力良好，能够稳定输出可追溯试验数据。设备配套标准化夹持工装，针对圆钢棒、塑料棒、碳纤维棒、铝合金棒、铜管棒等棒类试样可更换对应夹具，保证试样夹持居中，规避偏心受力造成测试结果失真。在完整材料检测工艺流程中，本设备可与门尼粘度计、无转子流变仪、换气式老化试验箱形成配套检测链路：橡塑、高分子棒材原料先通过流变、粘度设备判定加工流变特性，经老化箱完成高温加速老化试验后，再送入 BWN-10KN 拉力机开展拉伸、弯曲、撕裂测试，完整获取材料加工性能、耐老化性能、常温力学性能全套数据，为配方调整、产品工艺优化提供完整试验支撑。
设备整机操作门槛低，配套可视化中文操作软件，支持多单位自由切换、多国语言界面，可适配不同操作人员使用习惯；设备内置多重安全保护机制，运行途中出现过载、超行程、漏电、试样断裂等工况可自动停机，降低设备损坏与人员受伤风险。整机放置仅需平整硬化地面，接入标准 220V 单相供电即可投入使用，无需专用液压油路、大型冷却辅机，场地适配性强，中小型工厂、小型实验室均可稳定部署长期开展常态化检测工作。
二、整机各系统结构详细解析
棒材拉力试验机 BWN-10KN 整机划分为门式刚性主机框架、高精度测力传感系统、伺服动力传动系统、电脑测控软硬件系统、夹持工装辅助系统、安全防护系统六大独立模块，各模块零部件分工清晰，协同完成试样装夹、加载运动、信号采集、数据运算、安全停机全流程试验动作，下文分模块拆解结构设计逻辑、零部件功能与配套使用要求。
（一）双柱门式刚性主机框架
主机采用对称双立柱立式门式结构，整体加厚钢板焊接成型，焊接完成后时效处理消除内应力，长期反复拉伸、压缩加载不会出现框架形变，保障测试过程受力基准稳定。两根立柱平行对称分布，中部搭载可上下移动活动横梁，横梁由双滚珠丝杠同步驱动，两侧导向约束保证横梁全程垂直平稳移动，无左右偏移、单边卡顿问题。
立柱表面做耐磨防锈处理，配合丝杠专用润滑轨道，长期往复运动摩擦损耗可控；框架底部一体式承重底座，四角配备可调水平支撑脚，可根据放置台面平整度调节高度，整机调平能够避免横梁运行偏心，降低力值采集误差。
框架内部预留标准测试空间，标准测试宽度 350mm，横梁有效行走行程 950mm，充足空间适配长尺寸金属棒、塑料棒、长管材试样，针对超长、超宽棒材试样可按照需求定制加宽、加高框架结构。框架正面预留完整操作区域，无遮挡结构，试样装夹、夹具更换、试样观测操作便捷；框架外侧预留检修窗口，便于后期丝杠、电机、传动部件维护保养。
（二）高精度测力传感采集系统
测力核心采用进口 10KN 负荷传感器，传感器安装于活动横梁中部，直接与上夹具基座相连，加载过程直接采集试样传递的拉力、压力载荷，力值测量精度控制在 ±0.5% 以内，满足常规材料、精密棒材力学检测计量要求。
信号采集配套 24 位 A/D 模数转换模块，取样频率可达 200Hz，毫秒级捕捉载荷微小变化，能够精准记录试样屈服、断裂瞬间载荷波动；力值容量分为七档分段自动切换，包含 ×1、×2、×5、×10、×20、×50、×100 七个量程档位，小载荷薄膜试样、中等载荷橡塑棒、高硬度金属棒均可匹配对应量程，全程线性输出，搭配一档全程与七档分段双校正体系，不同量程切换后无需重复校准，数据连续性良好。
位移采集采用 2500P/R 高精度编码器，配套 LINE DRIVE 抗干扰传输方案，编码器信号不易受电机、电控电磁干扰，位移解析度可达 0.001mm；设备可选配金属引伸计、大变形引伸计，金属引伸计解析度 1/1000，准确度≤0.5%，大变形引伸计误差控制在 ±1mm，针对低延伸金属棒、高延伸塑料棒可分别选用对应引伸计，精准测量标距段变形量，计算弹性模量、断后伸长率等指标。
（三）伺服动力与传动系统
动力单元由伺服电机、精密减速机、同步传动带、两根滚珠丝杠组成完整同步驱动结构，电机输出扭矩经减速机放大后，通过同步带同步驱动两侧 ABBA 滚珠丝杠，保证左右丝杠升降速度完全一致，活动横梁无倾斜、扭转。
设备采用 Pulse Command 脉冲闭环控制模式，速度调节区间覆盖 0.01~500 mm/min，低速档位适配金属棒材屈服阶段慢速加载，高速档位适配薄膜、纺织试样快速测试；中联操作面板支持快速粗调与慢速微调两种手动控制模式，装夹试样、调整横梁位置时可灵活切换速度档位，提升操作效率。
整套传动部件出厂完成动平衡校正，运行机械噪音低，丝杠螺纹经过精密磨削，摩擦阻力小，长时间连续测试不易发热；同步带采用耐磨材质，传动无间隙，载荷传递无滞后，同步性稳定，避免两侧丝杠升降不同步造成框架受力偏移。整套动力功率 600W，单相 220V 供电即可满足全速度区间稳定输出，无需大功率三相供电配套。
（四）电脑测控软硬件系统
测控系统分为硬件控制中联板、UTM107 配套 WIN-XP 操作软件、RS232 数据传输线路三部分，中联板接收电脑下发脉冲指令，实时同步电机转速、横梁位移、传感器载荷信号，试验结束自动控制横梁回归初始原点，同步存储整套试验原始数据，无需人工复位。
配套专用测试软件功能覆盖多维度测试控制模式，支持定速度、定位移、定荷重（可设置保载时长）、定荷重增率、定应力增率、定应变增率以及多阶分段加载模式，针对金属棒拉伸、塑料棒弯曲、密封胶剥离、弹簧压缩等不同试验标准，可自定义分段加载程序，完整匹配 GB、ASTM、DIN、JIS、BS 等国内外各类材料测试规范。
软件内置模块化标准数据库，操作人员可提前录入各类棒材、试样基础参数，参数录入后永久存档，后续同规格试样测试可直接调用；报表编辑完全开放，自带 EXCEL 导出模板，支持自定义报表字段、曲线展示格式，测试数据可直接导出至办公表格，便于批量数据统计对比。软件界面图形自动适配缩放，实时同步展示荷重 - 位移、荷重 - 时间、应力 - 应变、荷重 - 两点延伸多类曲线，多组测试曲线可同界面叠加对比，直观区分不同配方、不同规格棒材力学差异；系统支持简体中文、繁体中文、英文界面一键切换，同时具备历史测试数据回放功能，可随时调取过往试验曲线与指标复盘工艺。
（五）夹持工装辅助系统
设备出厂配套一组标准通用拉力夹具，适配常规圆棒、板材、薄膜试样夹持；针对不同类型棒材可额外选购专用配套工装，包含金属棒楔形夹具、细线材缠绕夹具、管材半圆夹持模具、塑料棒平口夹具、弯曲试验辅具、剪切辅具、剥离辅具等多种类型工装。
夹具主体采用高强度合金钢加工，夹持接触面可更换防滑齿纹垫片，金属棒夹持避免打滑、局部压溃；弯曲辅具配备不同直径压头与支撑辊，可匹配不同直径圆棒三点、四点弯曲试验；楔形夹具依靠加载拉力自动锁紧试样，拉力越大夹持紧固度越高，有效规避棒材测试中途打滑导致数据失效。所有工装拆装结构简易，依靠定位销快速对位，更换夹具无需复杂工具，单人短时间即可完成工装替换，适配多品类棒材交替检测工况。
（六）整机多重安全防护系统
设备集成多维度安全防护部件，从机械、电气、载荷三方面规避试验风险：第一为过载紧急停机装置，当实时载荷超过当前量程额定上限，系统立刻切断电机驱动，横梁停止运动；第二为上下双行程限位装置，横梁上升、下降至安全边界自动断电停机，防止丝杠超行程顶坏框架、传动部件；第三为漏电自动断电系统，线路出现漏电故障瞬间切断整机供电，避免操作人员触电；第四为自动断点停机功能，试样断裂后设备识别载荷骤降信号，立刻停止加载并自动回原点，无空跑行程损耗传动部件。
设备可选配无线遥控装置、有线手动操作盒，远距离微调横梁位置，避免近距离接触运动横梁带来挤压风险；电控箱体做密封防尘设计，线路区分动力回路、信号回路独立布线，加装屏蔽层隔绝电磁干扰，同时配备过载熔断保护，线路短路自动切断供电，降低电气故障扩大概率。
三、设备主要计数指标
A．荷重元：10KN 区间选配
B．力量解析度：1/10000
C．力量准确度：≤0.5％
D．力量放大倍数：7 段自动切换
E．位移解析度：1/1000
F．位移准确度：≤0.5％
G．金属引伸计解析度：1/1000
H．金属引伸计准确度：≤0.5％
I．大变形引伸计准确度：±1mm
J．速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）
K．行走空间：950mm（不含夹持器、特殊测试空间亦可依客户需求定制）
L．测试宽度：350mm（特殊测试宽度亦可依客户需求定制）
M．使用电源：220V 60HZ
N．功率：600W
四、设备可适配测试物料与对应试验项目
棒材拉力试验机 BWN-10KN 命名以棒材检测为核心适配方向，同时兼容金属、橡塑、纺织、包装、电子全品类试样，覆盖棒材专用测试与通用材料力学检测两大类别，细分可测试物料与试验项目如下。
（一）各类棒材测试物料
金属类棒材：弹簧钢棒、不锈钢圆棒、合金铝棒、铜管、铜棒、建筑小型螺纹钢试样、锌合金棒、镁合金挤压棒、汽车零部件金属杆件，适用于进厂材质验证、热处理后力学筛查、成品出厂强度检测；
高分子类棒材：PP/PE/ABS 实心塑料棒、玻纤增强复合材料棒、尼龙棒、橡胶弹性棒、发泡缓冲棒、碳纤维复合棒、聚氨酯棒，可完成原料配方对比、老化后力学衰减测试；
线材细棒类：光纤光缆芯棒、钢丝绳细股、安全带纤维棒、编织化纤棒、包装捆扎带棒状试样；
复合成型棒材：纳米填充改性棒、橡塑共混挤出棒、树脂固化标准棒材试样。
（二）全品类通用测试物料
除各类棒材外，设备可完成土工布、薄膜、软包装、皮革、鞋材、胶带、聚合物、铸件、纺织织物、电线绝缘层、密封垫片、弹簧、非金属板材等试样力学检测，覆盖橡塑加工厂、纺织车间、包装厂、电子元器件厂日常质检需求。
（三）普通基础测试项目
普通测试项目为常规试验直接输出数值，软件自动实时采集、单次运算即可读取，包含：拉伸应力、拉伸强度、扯断强度、扯断伸长率、定伸应力、定应力伸长率、定应力力值、撕裂强度、任意点力值、任意点伸长率、抽出力、粘合力、压力试验、弯曲试验、穿刺力、180°/90° 剥离力、剪切力、拔出力等指标，可完整满足国标常规力学报告基础数据要求。
（四）特殊材料力学指标（软件内置专业运算逻辑）
针对金属棒、高弹性橡塑棒材所需专业材料常数，系统内置标准化计算公式，测试完成自动运算输出，无需人工手动核算：
弹性系数（杨氏模量）：表征材料刚性，模量数值越高，棒材抵抗弹性变形能力越强，多用于合金棒、工程塑料棒材质分级；
比例限：载荷与伸长维持线性正比关系的最大应力，判定金属棒弹性工作区间；
弹性限：材料卸载后无永久残留变形的最大承受应力，用于弹簧钢棒、弹性杆件质量管控；
弹性变形：卸载后完全恢复的变形量，区分弹性区间与塑性区间；
永久变形：载荷移除后无法恢复的残余变形，评价塑料棒高温蠕变后塑性损伤；
屈服点、上下屈服强度：金属棒拉伸过程变形加速对应的应力值，建筑、机械金属棒材核心验收指标；
弹簧 K 值：载荷与变形线性比例系数，用于弹簧杆件刚度标定；
有效弹性与滞后损失：循环拉伸收缩过程能量损耗比例，评价橡胶棒、减震杆件缓冲耐久性能；
非比例延伸强度、断面收缩率、弯曲模量、断裂能量、折返能量、总能量等衍生指标，适配科研实验室深度材料分析需求。
五、整机配套硬件附件说明
设备出厂配套全套基础使用附件，满足开箱即可开展标准棒材拉伸测试，其余专用工装、配件可根据试样类型额外选配，出厂标配附件清单如下：
一年设备保固服务配套中文操作说明书，包含整机机械结构、软件操作、日常校准、故障排查完整图文教程；
标准通用拉力夹具一副，适配大部分圆棒、板材、薄膜常规夹持；
专用电脑端测试软件安装程序，配套驱动文件，支持 WIN-XP 系统稳定运行；
配套台式电脑一台，预装测试软件，完成 RS232 线路对接即可直接采集试验数据；
整机标准连接线缆、水平调节支撑脚、基础清洁工具、夹具定位销等小件辅材。
如需开展三点弯曲、剪切、剥离、细金属线材缠绕测试，可单独采购对应专用辅具，所有工装尺寸匹配本机 350mm 标准测试宽度，拆装定位统一，无需改动主机框架。
六、标准化完整操作流程
棒材拉力试验机 BWN-10KN 操作分为试验前整机点检、试样预处理与尺寸测量、试样装夹对位、测控软件参数设置、加载测试、试验数据保存导出、试验后设备清理停机七大标准化步骤，规范操作能够降低夹具打滑、横梁偏心、力值漂移等问题，保障同批次棒材测试数据重复性。
（一）试验前整机点检
每日首次启动设备前完成多系统基础检查，提前排查潜在故障：
机械框架检查：查看双立柱无异物遮挡，滚珠丝杠表面润滑脂均匀，横梁上下移动无卡顿、单侧倾斜；调节四角支撑脚，使用水平仪确认整机水平，避免棒材夹持偏心；
动力与安全部件检查：空载启动电机，低速升降横梁，观察同步带无松动、异响；上下行程限位块位置正常，紧急停机按钮可正常触发断电；
测力传感系统检查：空载状态在软件执行力值归零，确认零点无漂移；引伸计探头无磕碰损伤，信号线路插接紧固；
电气与电脑系统检查：220V 供电线路连接牢固，无外皮破损；RS232 数据传输线两端插紧，电脑软件可正常识别设备，无通讯中断提示；
夹具工装检查：标准夹具齿纹无磨损、碎屑堆积，开合顺畅，更换棒材专用工装后确认定位销完全卡合，夹持中心与横梁中轴线对齐。
全部点检无异常后，方可开展试样制备与装夹工序。
（二）棒材试样预处理与尺寸记录
按照对应测试标准加工棒材试样，金属棒需保证标距段无划痕、裂纹、加工毛刺；塑料棒避免表面凹凸、气泡缺陷，防止测试中途局部断裂。使用卡尺三次测量棒材直径 / 横截面积，取平均值录入软件试样档案，截面积数值直接影响应力、模量计算精度；长棒材标记标距点位，如需使用引伸计，将引伸计刀口贴合标距标记位置，保证变形采集精准。同一批次对比测试的棒材，统一加工尺寸、长度、表面处理方式，控制单一变量提升数据对比参考价值。
（三）试样居中装夹对位
降下活动横梁至适配高度，将棒材上端放入上夹具，锁紧夹持垫片，保证棒材中轴线与横梁运动轴线重合，无左右偏移；
手动微调横梁下降，将棒材下端嵌入下夹具，均匀锁紧两侧夹持结构，金属棒夹持力度适中，避免压力过大压溃试样截面，塑料软棒防止夹持过松测试打滑；
肉眼观察棒材全程垂直，无倾斜弯曲，若存在偏心重新调整夹具位置，偏心受力会同步降低抗拉强度测量数值，增大数据离散误差；
安装引伸计：金属引伸计刀口轻贴棒材标距，固定卡扣无松动，测试前再次执行位移、力值双归零操作。
（四）电脑软件试验参数设置
打开配套 UTM107 测试软件，新建试验档案，录入试样编号、棒材材质、直径、生产批次、测试执行标准（GB/T228、ASTM E8 等）；
根据试验需求选择控制模式：金属棒拉伸选用定应变速率模式，塑料棒弯曲选用定位移模式，密封棒剥离选用定荷保载模式，多阶老化棒材对比测试可设置分段加载程序；
设置试验速度、横梁安全上下限位、断裂停机判定阈值、保载时长（如需），选择对应力值量程七档档位；
勾选需要输出的试验指标：抗拉强度、屈服强度、断后伸长率、弹性模量等，设置曲线显示样式、报表导出格式（EXCEL / 纸质打印）；
参数全部核对无误，保存试验模板，同规格棒材后续测试可直接调取模板，重复使用无需重复录入参数。
（五）恒温加载测试全过程
确认人员远离横梁运动区间，点击软件 “启动测试” 按钮，伺服电机驱动丝杠匀速移动横梁，开始对棒材施加拉力 / 压力；
软件界面实时同步更新实时力值、位移、应力数值，动态绘制荷重 - 位移曲线，操作人员持续观测曲线变化，金属棒留意屈服阶段载荷平稳区间，塑料棒观察载荷缓慢上升直至断裂全过程；
测试途中出现载荷骤降、曲线异常跳变、棒材打滑、设备异响，立刻点击软件停止按钮或按下机身急停开关，终止测试排查夹具、试样问题；
棒材发生断裂瞬间，设备自动识别断点信号，切断驱动并控制横梁自动回归初始原点，软件完整锁定全部原始采集数据，不会因试样断裂丢失曲线与指标。
（六）试验数据存储、曲线对比与报表导出
单根棒材测试完成后，软件自动运算全部预设力学指标，弹窗展示本次测试完整结果；
多条同批次棒材测试完成后，开启多曲线叠加功能，直观对比不同试样屈服点、断裂载荷差异，快速区分批次材质稳定性；
选择数据保存路径，将整套曲线、原始数值存储至电脑硬盘任意分区，支持长期归档；需要纸质记录可连接打印设备输出标准化检测报告；批量数据统计可直接导出 EXCEL 表格，用于企业内部工艺台账、第三方检测报告编制。
（七）测试完成清理与设备停机
横梁自动回原点后，松开上下夹具，取出断裂棒材残样，分类收纳试样废料；
使用无尘毛刷清理夹具齿纹内部金属碎屑、塑料残渣，擦拭丝杠表面粉尘，少量补充专用润滑脂；取下引伸计妥善放置防尘收纳盒，避免刀口磕碰变形；
当日全部棒材测试结束后，先关闭测试软件，再关闭电脑主机，最后切断设备 220V 外部供电；
整机擦拭干净，夹具归位，设备四周清理散落试样、工具，长期闲置可覆盖防尘罩，丝杠涂抹防锈润滑脂保护传动部件。
七、设备分层维护保养管理体系
分层定期保养可持续维持力值、位移测量精度，减少传动、传感、电气故障频次，延长整机使用周期，按照设备累计运行时长分为每日基础保养、每周常规保养、每月校准保养、季度深度保养、年度整机拆解检修五层体系，基础清洁点检可由试验操作人员独立完成，深度拆解、计量校准由具备资质人员操作。
（一）每日基础保养（单次全部测试结束、断电后执行）
夹具与试样区域清洁：清理上下夹具表面金属毛刺、塑料残屑，擦拭夹持接触面，检查垫片有无磨损变形，磨损垫片及时更换；
传动丝杠除尘：干燥毛刷清扫双滚珠丝杠表面粉尘，观察润滑脂覆盖状态，缺失少量即时补充；
整机外观与线路检查：擦拭立柱、横梁、控制面板粉尘，查看 RS232 数据线、供电线路无挤压破损；
空载简易功能测试：次日开机前空载升降横梁两次，确认限位、急停、归零功能全部正常；
作业环境整理：清理设备周边棒材试样、工装工具，保证设备四周散热、操作空间无杂物遮挡。
（二）每周定期保养（连续运行 5 至 7 天执行）
传动系统养护：打开传动侧检修盖板，检查同步带张紧度，皮带松弛适度调节调节轮；丝杠全面补充高温润滑脂，空载全程往复移动横梁，让油脂均匀覆盖螺纹；
引伸计与传感器检查：拆卸引伸计，清理刀口附着塑料、金属碎屑，检查弹簧卡扣弹性；查看 10KN 传感器接线端子无松动、氧化发黑；
软件与电脑维护：清理测试软件冗余过期试验档案，备份重要批次棒材测试曲线，检查电脑驱动运行稳定无报错；
安全部件校验：触发上下限位、急停开关，确认均可正常断电停机，过载保护阈值核对无误。
（三）每月校准保养（累计运行 300 小时执行）
力值系统多点校准：使用标准计量砝码分低、中、高多档位校准 10KN 传感器，记录校准偏差，偏差超出允许范围通过软件校正参数，校准台账留存归档；
位移精度校验：采用标准长度量块核对编码器位移数值，位移误差超标调整脉冲参数；金属引伸计同步开展标距校准；
整机水平重新校正：重新使用水平仪检测整机四角高度，调节支撑脚消除长期震动带来的水平偏移，避免棒材夹持偏心；
电气线路紧固：打开电控中联板盖板，紧固电机、传感器、加热（选配）全部接线端子，清理电路板表面粉尘，防止端子发热接触不良。
（四）季度深度保养（累计运行 1000 小时执行）
动力电机养护：拆解伺服电机外壳，清理内部粉尘，补充电机轴承润滑油脂，空载长时间运行检测电机温升、运转噪音；
传动部件损耗检查：检查滚珠丝杠螺纹有无磨损、点蚀，同步带有无开裂老化，损耗配件提前采购备用；
整机线路排查：全面检查设备全部耐高温、屏蔽线缆，外皮硬化、破损线缆统一更换，重新规整线路走向避免挤压；
整机防尘防潮处理：电控箱内部放置干燥剂，潮湿实验室定期更换，金属夹具、丝杠表面薄涂防锈油脂，防止锈蚀。
（五）年度整机全面检修（每年停机一次深度检修）
传动系统整机拆解：取出两根滚珠丝杠彻底清洗积垢，更换老化同步带、轴承配件，重新校正双丝杠同步运行参数，保证横梁升降无偏移；
测力传感全套计量校验：送至具备计量资质机构对 10KN 负荷传感器、引伸计开展完整计量检定，出具校准报告，超差传感元件直接更换；
框架与夹具校正：检测双立柱、横梁有无形变，变形框架校正；全部夹具做硬度、平整度检查，磨损严重工装统一替换；
整机空载综合试运行：设置低速、中速、高速多档位空载连续运行 4 小时，全程监测力值零点漂移、位移精度、电机温升、安全保护动作，全部指标达标后方可重新投入棒材测试使用。
八、设备高频故障现象、诱因与分步处理方案
设备长期连续对金属、塑料棒材开展拉伸、弯曲测试，受粉尘、试样碎屑、耗材老化、操作不规范影响，会出现测力、传动、软件通讯、机械夹持四大类常规故障，下文梳理高频故障、产生诱因、简易排查处理流程，操作人员可自主完成基础故障处置，缩短棒材检测停机等待时长。
（一）测力传感器力值相关故障
故障现象：空载状态力值零点持续漂移，每次归零后数值缓慢偏移
诱因：传感器接线端子松动、丝杠润滑不足横梁运动摩擦干扰、环境电磁干扰、传感器长期过载弹性疲劳。
处理方案：断电紧固定力传感器线路端子；全面润滑双滚珠丝杠；设备远离大功率电机、焊机等电磁设备；漂移无法消除则重新计量校准传感器，老化传感器更换配件。
故障现象：同规格棒材多次平行测试，抗拉强度数据离散度大，重复性差
诱因：棒材夹持偏心、夹具齿纹打滑、引伸计安装松动、未定期力值校准、横梁运行不同步。
处理方案：重新调平整机，居中装夹试样；清理夹具碎屑或更换防滑垫片；紧固引伸计卡扣；执行多点力值校准；调节同步带张紧度保证双丝杠同步。
故障现象：载荷达到量程中段后，力值不再上升，无法达到试样断裂载荷
诱因：七档量程未自动切换、过载保护阈值设置过低、传感器信号线路接触不良。
处理方案：软件开启自动量程切换功能；上调过载保护安全阈值；重新插拔传感器屏蔽信号线。
（二）横梁传动与位移故障
故障现象：启动测试后横梁无升降动作，电机无运转声响
诱因：伺服电机供电线路断路、中联板控制信号故障、上下限位锁死、同步带完全脱落。
处理方案：复位上下限位块；打开传动盖板检查同步带安装；紧固电机动力端子；软件重启通讯模块恢复脉冲信号。
故障现象：横梁升降单侧倾斜，左右移动速度不一致
诱因：同步带两侧张紧度不同、单根丝杠润滑缺失、整机水平偏移、立柱导向磨损。
处理方案：调节同步带张紧轮使两侧张力一致；全面加注丝杠润滑脂；重新调平整机；导向磨损联系维修更换立柱衬套。
故障现象：位移数值显示与实际横梁移动距离偏差超标
诱因：编码器线路松动、脉冲参数错乱、编码器粉尘覆盖。
处理方案：清理编码器表面粉尘，紧固信号线路；软件重置编码器脉冲参数，完成位移校准。
（三）电脑软件通讯与数据故障
故障现象：电脑软件无法识别试验机，提示通讯中断
诱因：RS232 数据线损坏、电脑端口驱动丢失、中联板供电故障。
处理方案：更换全新传输数据线；重装配套设备驱动；检查电控板供电保险丝，熔断更换同规格保险。
故障现象：测试完成曲线无法自动保存，EXCEL 导出报错
诱因：软件存储文件夹权限不足、安装程序文件缺失、电脑硬盘空间不足。
处理方案：更换数据存储硬盘分区；重新安装完整测试软件；清理硬盘冗余文件释放存储空间。
故障现象：多曲线叠加对比功能失效，单条曲线单独显示无叠加
诱因：单次测试档案未完整保存、软件版本组件缺失。
处理方案：每根棒材测试完成确认数据保存成功；修复或重装测试软件程序。
（四）夹具夹持与机械故障
故障现象：棒材测试过程上下夹具打滑，中途载荷回落无断裂
诱因：夹具齿纹磨损、夹持力度不足、光滑棒材未配套防滑垫片。
处理方案：更换夹具防滑垫片；均匀锁紧两侧夹持螺栓；光滑金属棒选用专用滚花纹夹具。
故障现象：夹具锁紧螺栓滑丝，无法固定试样
诱因：长期大力锁紧造成螺纹磨损。
处理方案：更换夹具锁紧螺栓，规范夹持力度，避免过度加压压溃棒材试样。
九、设备配套上下游检测联用工艺方案
棒材拉力试验机 BWN-10KN 可搭配流变检测设备、高温老化箱搭建完整棒材全性能检测链路，分别适配橡塑棒材研发、金属棒来料质检两大主流联用场景，完整覆盖原料流变、耐老化、常温力学全套试验。
（一）高分子塑料、橡胶棒材完整检测链路
原料流变检测：挤出棒材所用混炼胶、塑料颗粒先使用门尼粘度计、无转子流变仪测试粘度、硫化曲线，确定挤出、成型工艺温度；
高温加速老化：挤出成型标准塑料 / 橡胶棒试样放入换气式老化试验箱，设定对应温度开展数百小时热氧老化；
力学性能测试：老化完成的棒材冷却至室温后，送至 BWN-10KN 棒材拉力试验机，开展拉伸、弯曲、撕裂测试，对比老化前后抗拉强度、伸长率衰减幅度；
数据联动分析：结合流变数据、老化时长、力学指标反向调整挤出配方、挤出温度、棒材成型工艺，优化棒材耐久性能，减少批量成品开裂、强度不足问题。
（二）金属棒材来料质检配套流程
金属棒无需流变、老化设备配套，可单独搭配金相制样设备、硬度计形成金属材料质检体系：每批次金属棒取样后，先使用本拉力机完成拉伸屈服、抗拉测试，同步截取试样做金相分析、硬度检测，三项数据综合判定金属棒热处理工艺是否达标，筛选材质不合格来料，避免投入机械加工、建筑装配工序。
（三）第三方综合检测成套配套方案
第三方检测机构同时承接金属棒、橡塑棒、高分子材料检测业务时，可将 BWN-10KN 作为核心力学设备，搭配流变仪、老化箱、硬度计成套布置，一站式完成材料流变、耐热老化、常温力学全套委托测试，整套设备输出的曲线、指标符合 GB、ASTM 等国内外标准，可出具合规检测报告，适配汽车零部件、建材、橡塑型材多品类棒材检测委托需求。
十、设备放置环境与供电配套要求
稳定放置环境、合规供电线路能够降低电磁干扰、粉尘腐蚀、电压波动对测力、位移精度的负面影响，减少电气、传动故障发生频次，设备部署、日常使用需满足空间、温湿度、供电、防尘多重配套条件。
（一）空间放置基础条件
设备放置于平整硬化承重操作台，台面承载能力不低于整机重量，无凹陷、倾斜；设备四周预留不低于 800mm 操作维护空间，正面预留完整装夹试样区域，后侧、侧面预留传动、电控检修通道；放置区域保持自然通风，及时散发电控、电机运行余热。设备远离大功率焊机、密炼机、液压设备，大功率设备启停产生电磁干扰，会造成力值曲线跳变；远离酸碱腐蚀气体、金属粉尘重度加工工位，粉尘进入丝杠、电控箱会加速配件锈蚀、线路短路。禁止露天放置，雨水、阳光直射会加速线缆、传感器老化失效。
（二）环境温湿度控制标准
设备长期运行环境温度维持 15℃~35℃区间，环境温度过低会降低伺服电机响应速度，环境过高提升电机、电控发热负荷；环境相对湿度控制在 85% 以内，潮湿环境易造成电控电路板、金属夹具锈蚀，多雨潮湿区域可在设备周边放置除湿装置。空调、风扇不可直吹主机框架，气流直吹造成温度快速变化，传感器零点易发生漂移，影响棒材测试数据重复性。
（三）220V 供电配套规范
整机额定功率 600W，采用 220V、60HZ 单相供电，单独布设独立供电插座，线路电压波动控制在 ±10% 以内，电压忽高忽低会造成电机转速不稳、力值采集失真；供电回路配备独立漏电保护开关，设备金属框架可靠接地，降低触电风险。条件允许可配套稳压电源，隔绝车间大功率设备带来的电压冲击，稳定测力系统信号采集。
（四）长期闲置存放管控要求
设备连续停用超过 7 天，完成整机深度清洁：丝杠、夹具涂抹防锈润滑脂，清理电控箱粉尘；电脑、数据线单独收纳；整机套密闭防尘罩，切断外部供电；存放环境保持干燥通风，每 15 天拆除防尘罩通风除湿。恢复使用前，完整开展力值、位移校准，空载连续运行 2 小时无异常，再开展棒材正式测试。
十一、设备全套安全操作规范
设备运行存在横梁机械挤压、220V 电气、试样断裂飞溅三类安全风险，操作人员上岗前完整学习安全规范，熟悉急停、断电应急流程，规避人身伤害与设备损坏。
人员上岗基础要求：未完成设备操作培训人员禁止独立开展棒材测试；作业时穿戴防滑劳保手套，禁止宽松袖口、长发靠近横梁、传动同步带；测试过程操作人员全程值守，不得远距离离开设备。
机械挤压防护规范：横梁升降区间禁止将手、工具伸入上下夹具中间；调整试样、更换夹具必须先停止测试、待横梁完全静止；设备运行中不倚靠立柱、踩踏底座，防止机身偏移。
电气操作安全规范：电控中联板、电机内部存在 220V 高压线路，非专业维修人员禁止拆开检修盖板；清理粉尘、擦拭丝杠必须切断总电源；设备周边禁止放置水杯、液体试剂，液体渗入电控箱会造成线路短路起火；供电线缆外皮破损立即停机更换，禁止带病运行。
试样测试安全规范：金属棒拉伸断裂瞬间存在碎屑飞溅风险，测试时正面可加装防护挡板；严禁测试载荷超过 10KN 额定量程的试样，长期过载会造成传感器弹性形变永久损坏；薄塑料棒、纤维棒测试防止断裂回弹划伤皮肤。
应急故障处置规范：运行出现异响、曲线大幅跳变、冒烟、异味、横梁卡顿，第一时间按下机身红色急停开关，切断外部供电，待设备完全静止后排查故障；电气起火禁止直接泼水，使用干粉灭火器断电后灭火；发生挤压、烫伤及时撤离设备区域做应急处理。
十二、棒材拉力试验机 BWN-10KN 行业应用价值
在金属型材、橡塑挤出、新材料研发、来料质检全产业链检测环节，BWN-10KN 作为 10KN 双柱电脑型万能拉力设备，针对各类棒材优化夹持空间与加载行程，对比单柱小型拉力机、液压大型试验机具备多维度适配优势，稳定支撑棒材品质管控工作。
（一）双柱同步结构保证棒材测试同轴度
双立柱 + 双滚珠丝杠对称同步驱动设计，横梁升降无单边扭转，圆棒、长条棒材装夹后受力同轴度良好，减少偏心带来的数据离散问题；0.01~500mm 宽调速区间，适配金属棒慢速屈服测试、塑料棒高速断裂测试两类标准加载速率，一套设备覆盖不同材质棒材国标试验速度要求。±0.5% 力值精度搭配七档自动量程，细小型轻质棒、中等硬度合金棒均可匹配合适测力档位，数据测量稳定，满足实验室计量认可数据精度标准。
（二）宽大测试空间适配多规格棒材
标准 950mm 横梁行走行程、350mm 测试宽度，常规直径金属圆棒、长挤出塑料棒无需二次裁切即可直接装夹测试；针对大直径、超长棒材支持定制加宽加高框架，无需更换整机设备，适配企业多规格棒材交替质检工况。出厂标配通用夹具，配套多类棒材专用辅具可选，一套主机搭配不同工装即可完成拉伸、三点弯曲、剪切、剥离多种试验，减少多台检测设备采购投入，节约实验室操作台占用空间。
（三）电脑全自动数据处理降低人工误差
配套专用 WIN-XP 测试软件实现全流程自动化，从参数录入、加载测试、指标运算、曲线绘制、数据导出全部自动完成，摒弃老式指针表盘人工读数、手工记录的模式，消除人为读数偏差；多语言切换、开放式自定义报表、EXCEL 数据导出功能适配企业内部台账、第三方检测报告编制，历史曲线永久存档可随时调取复盘棒材批次质量波动，满足材料数据可追溯管理规范。软件内置全球主流材料测试标准模板，操作人员无需手动翻阅标准输入试验参数，简化测试前准备流程，提升每日棒材检测批量效率。
（四）模块化结构降低长期运维成本
整机分为主机框架、伺服动力、测力传感、电脑测控四大独立模块，单一模块故障无需整机拆解，仅维修或更换对应配件即可恢复测试；传感器、丝杠、电机、夹具、引伸计均为行业通用标准化配件，配件采购渠道广泛，更换操作流程简单，中小型加工厂无专职仪器维修人员也可完成日常耗材更换。整机单相 220V 600W 低功率供电，无需三相大功率线路改造，设备前期安装配套投入可控。
（五）多材料兼容拓展设备使用场景
设备核心适配各类金属、高分子棒材，同时兼容薄膜、纺织、线缆、皮革、五金零部件等通用试样，企业新增产品品类无需额外采购力学设备；搭配流变、老化设备形成完整材料检测链路，从原料加工性能、耐老化性能、常温力学性能全方位评价棒材综合品质，辅助研发人员快速优化配方与成型工艺，减少不合格棒材批量生产带来的原料损耗，提升产品出厂良品率。
十三、材料力学检测设备行业技术发展趋势
国内万能拉力试验机行业持续向高精度数字化、多设备数据互通、模块化易维护、多重安全联锁方向迭代，BWN-10KN 棒材拉力试验机设计贴合当前行业主流技术路线，结合设备现有配置梳理行业技术演进方向，便于使用者了解设备后期升级拓展空间。
（一）测力与位移测量精度持续提升
早期简易拉力机仅单档位测力、低分辨率编码器，难以捕捉棒材屈服微小载荷变化；现阶段主流机型普遍采用多档自动量程、24 位 A/D 采集、高解析度编码器，搭配分体式引伸计缩小变形测量误差。本机力量解析度 1/10000、位移解析度 1/1000，满足常规棒材检测；针对航空、高端合金棒超高精度检测场景，可后期升级更高等级引伸计与计量级传感器，进一步缩小测量偏差。
（二）多检测设备数据互联互通普及
数字化实验室发展背景下，拉力机、流变仪、老化试验箱、硬度计逐步实现数据局域网互通，测试数据统一汇总至实验室管理系统，无需人工拷贝转移文件。BWN-10KN 当前依靠 RS232 本地传输存储数据，后期可通过升级软件通讯模块，实现与周边流变、老化设备数据互传，自动关联棒材流变参数、老化时长与力学指标，实现全流程数据一体化管理。
（三）节能低噪伺服驱动逐步替代老式传动
老式单丝杠、异步电机传动噪音大、能耗偏高；新一代设备普遍采用双同步滚珠丝杠 + 伺服电机低噪传动结构，空载待机功率低，长期连续批量测试能够稳定控制用电消耗。本机伺服同步驱动架构贴合节能发展方向，横梁运行震动、噪音幅度低，适合安静实验室、质检车间长期不间断作业。
（四）分体模块化简化检修维护流程
新式万能试验机全部采用分体独立模块设计，动力、测力、电控单元互不干涉，单一部件损坏单独更换，整机无需停机拆解大修。BWN-10KN 主机、伺服动力、测力传感器、电脑测控分体布局，属于成熟模块化机型，配件通用性强，维修停机时长较短，适配工厂每日大批量棒材连续检测需求。
（五）安全联锁防护标准不断完善
行业设备安全规范持续更新，过载、超行程、漏电、断点停机多重联锁成为基础配置；高端机型增加安全门联锁、红外人体感应停机功能。本机已标配全套基础安全保护，高标准化实验室可后期加装安全门感应模块，进一步提升棒材测试操作安全等级。
十四、设备长期提质降耗管理建议
除标准化分层保养外，配套完善日常使用管理制度，能够稳定棒材测试数据重复性、延长传感器与传动配件使用寿命、降低试样原料损耗，从工艺台账、人员培训、耗材管控、作业环境四方面给出优化管理方案。
（一）建立棒材专用试验工艺台账
每一种材质、每一种直径棒材独立建立试验台账，记录试样加工尺寸、测试速度、标准执行编号、屈服 / 抗拉强度、老化预处理时长、流变配套数据；更换棒材配方、挤出工艺时同步更新台账，后续同规格棒材测试直接调取成熟软件参数模板，减少反复调试产生的试样废料；长期积累台账数据形成企业棒材材质数据库，用于新品配方开发、来料品质对比参考。
（二）操作人员标准化定岗培训
固定专职检测人员负责设备日常棒材测试、基础清洁、每日点检，定期组织软件操作、夹具更换、简单故障排查、安全规范复训，统一试样装夹、参数设置、校准全流程操作标准，避免不同操作人员操作习惯差异增大测试数据离散。设立每日点检责任人，开机、停机点检记录签字存档，力值漂移、横梁异响等小故障第一时间上报处理，避免长期运行造成传感器、丝杠不可逆损坏。
（三）耗材标准化周期更换管控
建立传感器、引伸计、滚珠丝杠润滑脂、夹具垫片、同步带、数据线等耗材更换周期台账，严格按照月度、季度、年度保养计划定期更换，不等到耗材完全失效再检修。定期更换防滑夹具垫片可避免棒材测试打滑；按时加注丝杠润滑脂降低机械磨损；传感器每年完成计量校准，持续维持力值测量精度，从耗材周期管控减少停机检修频次与配件更换成本。
（四）优化作业环境延缓整机老化
设备放置区域维持低粉尘、干燥通风状态，每日定时清理设备周边金属、塑料试样碎屑，粉尘进入丝杠、电控箱会加速配件锈蚀与线路短路；夏季高温时段开启工位通风设备，降低电机、电控工作环境温度，减少元件高温老化；远离酸碱、金属打磨重度污染工位，腐蚀性粉尘、金属粉末会加速夹具、立柱锈蚀，洁净稳定环境可大幅延长整机使用周期。
