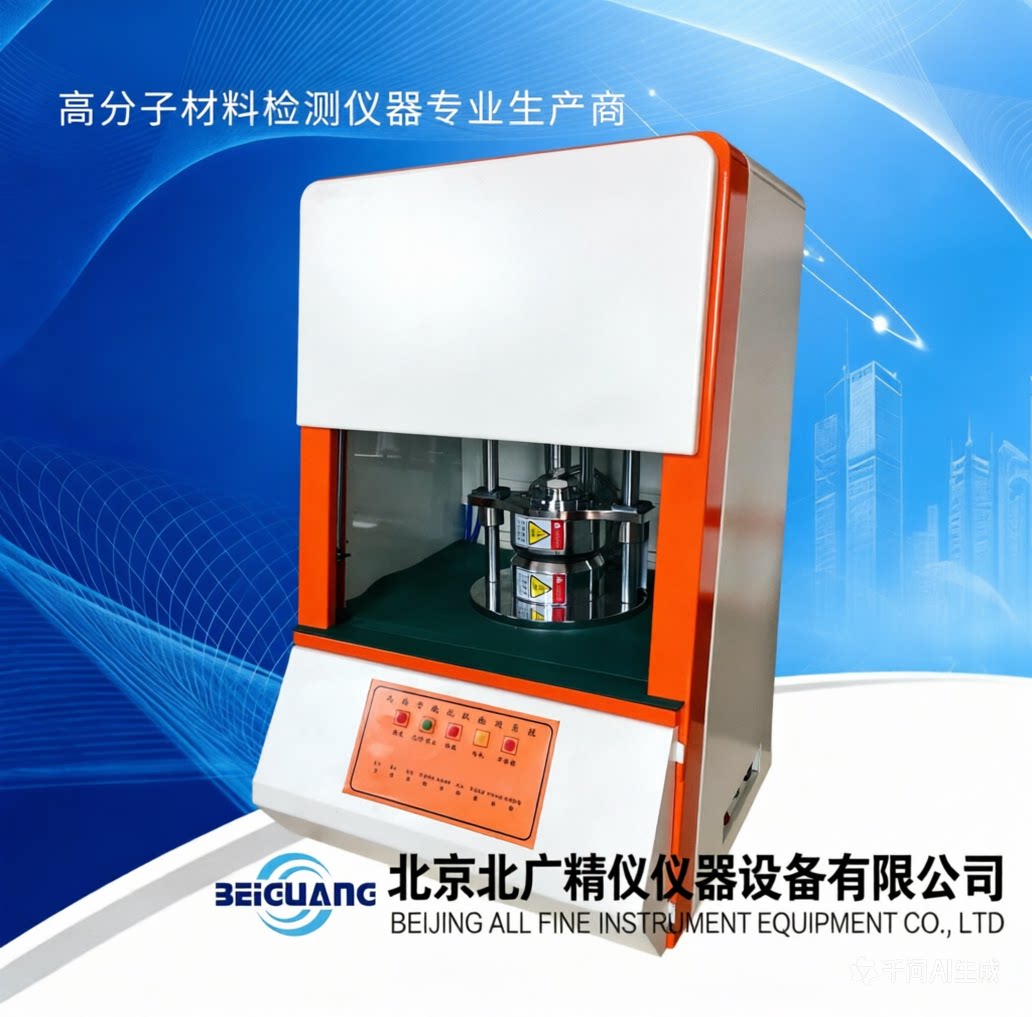

北广精仪橡胶塑料硫化仪BL-200

产品介绍

在未硫化橡胶的配方研发、混炼胶质量验收以及生产工艺制定过程中，了解胶料在受热条件下交联反应的全过程是一项基础性工作。橡胶经过混炼加入硫化剂、促进剂等配合剂后，在一定的温度与时间作用下发生硫化（交联）反应，由可塑的粘弹态转变为具有高弹性、低永久变形的三维网络结构。硫化程度不足会导致制品强度低、耐磨性差；过硫化则可能引起胶料返原、性能下降。因此，确定胶料的正硫化时间（焦烧时间、焦烧安全期、最佳硫化时间t₉₀等）是橡胶工厂实验室的核心工作之一。

一、橡胶硫化特性与硫化仪的基本作用

硫化仪（Curemeter / Rheometer）通过模拟橡胶在模具中受热受压的硫化过程，连续记录胶料转矩（扭矩）随硫化时间的变化曲线，从而得到硫化曲线。典型的硫化曲线以时间为横坐标、转矩值为纵坐标为轴，可读取以下关键参数：

• ML（Minimum Torque，最小转矩）：胶料在升温并初步软化后尚未发生明显交联时的转矩值，反映未硫化胶的粘度与流动性。

• MH（Maximum Torque，最大转矩）：硫化反应趋于完成、交联网络基本形成时的平衡转矩值，反映硫化胶的交联密度与模量。

• ts₁或ts₂（焦烧时间Scorch Time）：转矩上升至ML+Δ（通常Δ=0.1N·m或2%×(MH-ML)）所需时间，表征胶料开始发生明显交联的时间点，用于评估加工安全性。

• t₁₀、t₃₀、t�₅₀、t₆₀、t₉₀：转矩达到ML+(MH-ML)×10%、30%、50%、60%、90%所需时间，其中t₉₀常作为确定正硫化时间的依据。

• ΔTorque = MH - ML：硫化前后转矩增量，间接反映交联程度。

无转子硫化仪（Moving Die Rheometer without Rotor, MDR type）与传统有转子硫化仪的区别在于其采用上下模腔相对摆动、胶料置于闭合模腔中受剪切变形的方式，取消了中心转子。BL-200即属于无转子硫化仪，具有升温快、试样用量少、残胶易清理、重复性好等优点，是当前橡胶企业主流的硫化特性测试设备。

二、BL-200无转子硫化仪的工作原理

橡胶塑料硫化仪BL-200采用无转子模腔结构设计。工作时，将一定质量（通常约4.5g～6g，依标准或厂家推荐）的未硫化胶料放入已预热至试验温度的下模腔中，闭合上模腔使胶料被夹持在上下模之间。下模腔（或上下模共同）由步进电机驱动以设定振幅（通常为±0.5°或±1°）和频率（通常为1.7Hz，即100次/分钟）作往复摆动。胶料在交变剪切应变作用下产生阻力矩，该力矩通过传感器检测并转换为电信号。

硫化开始前，胶料受热软化，转矩下降至最小值ML；随着硫化剂分解产生活性基团，分子链间形成交联键，胶料弹性模量上升，转矩随之增大；当交联反应趋于平衡，转矩稳定在最大值MH附近。整个过程由计算机每隔数秒采集一次力矩值，绘制成连续的硫化曲线，并自动计算ts₁、t₁₀、t₅₀、t₉₀、ML、MH等特征参数。

温度控制由高精度智能数字式温控仪表完成，内置PID自整定算法，使模腔温度在全程试验中稳定在设定值±0.3℃以内。模腔采用Cr6WV合金工具钢制造并表面处理，硬度高、耐磨损、热传导性好，符合GB/T 16584-1996及ISO 6502对模腔尺寸与表面粗糙度的要求。

三、整机结构与主要组成部分

橡胶塑料硫化仪BL-200整机由以下核心部分构成：

主机框架与模腔组件：上部为固定或浮动上模腔，下部为可开合下模腔。下模腔与驱动轴相连，由步进电机通过振幅调整器带动做规定角度的往复摆动。模腔外侧紧贴加热板与测温元件，加热板内嵌环形加热丝或陶瓷加热元件，由温控仪控制加热功率。

力矩测量系统：采用高精度力矩传感器，量程可选0～10N·m或0～20N·m（依配置），分辨力达0.001N·m。传感器安装在传动轴或反作用臂上，实时感受胶料对摆动的阻力并输出mV级信号，经放大与A/D转换送入计算机。

温度控制系统：包括Pt100铂电阻测温探头、固态继电器（SSR）及进口智能温控表。温控表可根据模腔热惯量自动整定PID参数，确保从室温升至设定硫化温度（如160℃、180℃等）的过冲量极小，并在长时间恒温中维持±0.3℃精度。

开合模与锁紧机构：通常为手动杠杆或气动/电动推杆驱动上模开闭，闭合后靠机械锁紧或气锁保证模腔合紧力均匀，防止高温高压下模腔微量张开影响测试结果。

数据采集与计算机系统：通过专用接口板（PCI或USB接口卡）与主机连接，RS232串行通讯传输实时力矩与温度数据。配套测试软件运行于Windows XP或更高版本Windows系统（视软件版本），提供参数设置、实时曲线显示、历史曲线叠加比较、放大查看、报表打印及数据导出（TXT/Excel/数据库）等功能。

人机操作面板：主机侧面或正面设有轻触按键，可独立完成升温、合模、开始测试等基本操作；也可完全通过计算机软件鼠标点击控制，两种方式互为补充，方便不同操作习惯。

四、符合标准与适用检测范围

橡胶塑料硫化仪BL-200依照以下标准设计制造：

• GB/T 16584《橡胶 用无转子硫化仪测定硫化特性》

• ISO 6502 Rubber — Measurement of vulcanization characteristics using curemeters

• 参照意大利标准中关于T₁₀、T₃₀、T₅₀、T₆₀、T₉₀的规定方法

适用于各类未硫化橡胶及热塑性弹性体的硫化特性测定，包括天然橡胶（NR）、丁苯橡胶（SBR）、顺丁橡胶（BR）、氯丁橡胶（CR）、丁腈橡胶（NBR）、乙丙橡胶（EPDM）、硅橡胶（VMQ）、氟橡胶（FKM）及热塑性硫化胶（TPV）等。既可以用于新配方开发时筛选促进剂/硫化剂体系、确定正硫化时间，也可用于混炼车间每批次混炼胶的硫化曲线抽检，判断是否存在焦烧过早、硫化速率异常或交联密度偏离等问题。

五、软件功能与数据处理说明

BL-200配套测试软件具备以下主要功能模块：

试验参数设置：可设定试样编号、胶料名称、试验温度（0～200℃范围内任意值）、预热时间、试验总时间、摆动振幅（±0.5°或±1°）、模腔频率（固定1.7Hz）、torque量程及报警限等。支持多组方法模板保存与调用。

实时曲线监视：试验启动时屏幕同步绘制转矩–时间曲线，可用不同颜色区分当前测试与历史对比曲线。可开启网格显示、自动滚屏及局部放大窗口，便于观察焦烧起始段或硫化平坦段的细微变化。

自动计算特征参数：软件按国标或ISO定义自动识别ML、MH，计算ts₁（ML+0.1N·m或2%(MH-ML)法可选）、t₁₀、t₃₀、t₅₀、t₆₀、t₉₀，结果实时显示在数据栏中。用户也可手动拖拽基线微调ML或MH的选取区间，应对特殊曲线形态。

曲线比较与叠加：可将不同配方、不同温度或不同批次的硫化曲线调出叠加在同一坐标系下，直观比较焦烧时间、硫化速率及最终转矩的差异，辅助配方工程师快速判断变量影响。

报表与数据导出：一键打印标准格式试验报告（含硫化曲线图、特征参数表、试验条件、日期时间及操作员信息），或导出原始数据点至Excel做进一步统计分析。历史数据库支持按日期、编号、胶料名称模糊检索。

用户权限管理（部分版本）：为防止关键参数被误改，软件可设置操作员与管理员两级密码，修改方法参数需管理员授权，满足实验室质量体系对仪器设置变更控制的要求。

六、试样制备与装样操作要点

硫化仪测试结果对试样状态较为敏感，应注意以下制样与装样细节：

胶料停放：混炼后的未硫化胶应按相关标准或企业SOP在暗处、恒温（通常23℃±2℃）下停放一定时间（如2～24小时）使配合剂分散均匀、内应力松弛，但不宜停放过久导致喷霜或提前焦烧。试验前将胶料在标准环境中调节至少30分钟。

裁取试样：用专用裁刀或剪刀截取适量胶块，总质量应满足填满模腔略有溢出（典型为4.8g±0.2g，具体参照模腔容积计算或厂家推荐）。试样形状不要求严格规则，但应尽量避免包裹气泡——可用手指轻轻揉捏排除可见气孔，或采用预制圆片模具压片后取用。

装样速度：模腔预热至设定温度并稳定后，快速打开上模，将胶料置于下模腔中心，立即闭合上模并锁紧。从开模到闭模应尽量短（通常＜5秒），减少胶料在大气中散热降温引起的温变误差。多余胶料会从模腔溢料槽挤出，试验后用铜刮刀或专用铲刀清理干净，注意勿划伤模腔密封面。

预热时间设置：若标准规定需先在一定温度下预热胶料若干秒再启动摆动（部分老式方法有此要求），应在软件中设定；无转子硫化仪通常合模后即开始摆动并计时，不分预热与测试两段，具体遵照所选试验方法执行。

平行试验：同一胶料建议至少做两个平行样，结果取平均值。若平行样之间t₉₀或ML、MH偏差超出方法允许限（如t₉₀相差＞5%或＞30秒，依实验室SOP），应检查制样均一性、模腔温度场及清理状况，必要时重测。

七、温度校准与力矩标定

为保证测试量值溯源可靠，应定期对BL-200进行温度与力矩的核查或校准：

温度校准：使用经计量检定合格的精密水银温度计或标准铂电阻，插入模腔测温孔（或专用校准模腔）中，设定常用试验温度（如160℃），待稳定后读取标准温度计示值与仪器显示值之差。若偏差超出±0.3℃允许范围，可通过温控表修正或报计量部门调整。建议每年至少进行一次多点温度校准（如100℃、160℃、180℃）。

力矩标定：采用标准力矩扳手或经溯源的砝码-力臂装置，对传感器施加已知力矩，比对仪器显示值。一般检查零点（空载闭模无摆动或摆动无胶料时转矩应接近零）及满量程50%、100%点。若示值超差，由专业人员通过接口板或软件进行标定修正。建议每年或在大修后执行力矩校准，并保留校准记录。

振幅与频率核查：用频闪仪或光电测速计检查模腔摆动频率是否为1.7Hz±0.1Hz，振幅角用专用量角器或位移传感器抽查，应在±0.5°±1%或±1°±1%范围内（依设定档）。异常时需检查步进驱动器细分设置或机械传动间隙。

八、日常维护与模腔保养

正确的维护可延长设备寿命并保证数据重现性：

模腔清理：每次试验结束，趁热（注意防烫）用铜质刮刀或竹片清除溢料，再用无绒棉布蘸少量酒精或丙酮擦拭模腔表面，去除残留胶渍。严禁用钢质刀具刮削以免损伤模腔镜面。若胶料焦烧严重粘附难除，可在略高于硫化温度下空运行数分钟使残胶脆化后清理，但不宜频繁高温空烧。

防锈处理：清理干净后，模腔表面可薄涂一层防锈油（分析纯凡士林或专用防锈脂），尤其长时间停用时必须涂油封存。再次使用前，升温至试验温度空运行数分钟使油膜挥发干净再装样，避免污染试样。

加热系统与风扇：定期检查加热板接线端子是否紧固，固态继电器散热风扇运转是否正常。若控温响应变慢或超调增大，可能是加热元件老化或测温元件漂移，需查明原因。

摆动机构润滑：步进电机减速箱及连杆铰接点按说明书周期加注高温润滑脂，保持转动灵活、无异常噪声。若发现振幅不稳或启动时有卡滞感，应停机检查连杆销轴磨损情况。

计算机系统：定期查杀病毒，备份试验数据库。避免在不关闭软件情况下直接断电，防止数据库损坏。打印机色带或墨盒按需更换。

环境要求：仪器应安放在无强磁场干扰、无腐蚀性气体、温度0～35℃、相对湿度适中（通常≤80%RH）的实验室，远离振动源与阳光直射。供电为AC 220V±10%，50Hz，要求接地良好。

九、常见试验异常现象与处理建议

ML值异常偏高：可能胶料未充分软化即开始计时（装样慢导致温降）、模腔温度实际偏低、上次残胶未清理干净使模腔有效容积变小、或传感器零点漂移。检查模腔实际温度、重新校准零点、彻底清理模腔后重试。

t₉₀显著缩短或延长（与历史数据比）：缩短多为促进剂过量、混炼不均局部过硫倾向或模腔温度偏高；延长多为硫化剂/促进剂不足、防焦剂过多、混炼分散不良或模腔温度偏低。先核查模腔温度校准记录，再复核配方称量与加药顺序。

曲线振荡大或力矩读数跳变：检查传感器信号线屏蔽接地是否良好、附近有大功率设备启停干扰、摆动振幅设置是否正确、模腔锁紧是否到位（模腔微量开合会引入周期性力矩波动）。

无法合模或上模不锁紧：检查气动（如有）减压阀压力是否足够、限位开关是否动作、连杆有无异物卡住。手动杠杆式需确认操作到位。

软件不采集数据或通讯失败：确认RS232/USB接口板驱动正常加载、通讯线无断线、波特率等参数匹配（常设9600或19200, 8, N, 1）、主机处于待机而非报错状态。重启软件及主机电源常可恢复偶然通讯死锁。

遇反复出现的硬件报警（如传感器开路、加热故障代码），应停止使用并联系计量或售后服务，禁止私自拆修力矩传感器与温控主板。

十、安全注意事项与电气要求

BL-200在工作时模腔温度可达200℃，加热板及金属框架表面温度较高，操作时应注意：

• 必须可靠接地，使用带漏电保护的AC 220V插座，接地不良时机壳可能带电或温度控制不稳。

• 开合模操作必须戴耐高温手套，清理溢料时注意防止烫伤。禁止在加热状态下将手伸入模腔闭合区。

• 试验结束降温阶段，若需提前开模检查，应先确认上模已解锁且温度降至安全范围（或戴好防护手套），残存热气喷出时面部避开。

• 严禁用湿布擦拭带电部位或向模腔注水降温，防止电气短路或模腔锈蚀。

• 仪器长时间不用时应切断总电源，模腔涂防锈油并罩防尘罩。搬迁时放空模腔、固定摆动机构，避免运输中损坏传感器。

• 若发现加热板冒烟、异味或温控表显示"----"/"Err"且温度失控，立即切断总电源，待冷却后由专业人员检修。

十一、试验数据在配方开发与质控中的应用

硫化曲线不仅给出t₉₀用于设定平板硫化机或注压机的硫化时间（通常取t₉₀×1.1～1.3倍作为工艺硫化时间），ML可监控混炼胶门尼粘度变化趋势从而反映填料分散与可塑度；MH反映交联密度，配合拉伸性能可评估硫化程度是否达标；ts₁则用于评判焦烧安全性——ts₁太短说明胶料在混炼或返炼中可能发生早期焦烧，需调整防焦剂品种或用量。

在来料检验中，若某批次混炼胶的ML、MH或t₉₀与标准样板相比超出控制限（如±5%或按统计过程控制SPC设定），即使外观无异也应扣留复查，防止不良胶料流入下道工序。在新配方筛选阶段，可通过改变硫化温度做系列试验得到不同温度下的硫化曲线，进一步计算硫化反应活化能（用t₉₀的Arrhenius图），为硫化工艺窗口设计提供理论依据。

十二、性能参数

A.高精度传感器:0~20N.m。

解析度:0.001N.m。

B.控制系统:采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果及曲线处理

C.旋转系统:采用步进Electronics调速电机+振幅调整器。摆动角度:±0.5°±1°。

D.控温系统:采用Intelligent数字式温控仪表，实时Automatism调整PID控制参数。

温度控制范围0--200℃、测温控制精度≤±0.3℃、温度分

E.数据传输方式:RS232传输

F.显示方式:Vulcanize-105+WIN-XP测试软件计算机屏幕显示，加上优良的用户软件和先进的硬件设备使得整个测量过程非常方便、快捷、精确和愉快。

G.模腔:Cr6wv材质，符合GB/T16584-1996标准要求。

F.测控方式:人性化的测控方式，鼠标即点即用或主机面板轻触按键两种试验方式

硫化仪参数

A.测温范围:0℃-200℃

B.测温精度:≤±0.3℃

C.控温精度:≤±0.3℃

D.温度分辨率:0.1℃

E.力矩量程:0-10N.m 0-20.m N

F.力矩解析度:0.001N.m

G.模腔频率:1.7Hz

H.振幅:±0.5°±1°

I.环境温度:0-35℃相对湿度

J.尺寸:590 * 640 * 1100mm

K.功率:1KW

十三、结语

橡胶塑料硫化仪BL-200通过无转子模腔摆动、高精度力矩传感与计算机实时采集分析相结合，为未硫化橡胶的硫化特性测定提供了一套成熟、稳定且符合GB/T 16584与ISO 6502要求的测试手段。其在配方研发中可辅助确定促进剂体系与正硫化时间，在生产过程质量控制中能敏锐反映混炼胶批次间的一致性偏差。通过规范的试样制备、定期的温度与力矩校准、正确的软件操作以及细致的模腔保养，该仪器能够长期保持良好重现性，成为橡胶及弹性体材料实验室值得信赖的检测工具。随着橡胶工业对过程能力与数据追溯要求的不断提高，此类具备自动计算、曲线比对及电子数据保存功能的硫化仪，将在材料开发与质量保证体系中继续发挥重要作用。
