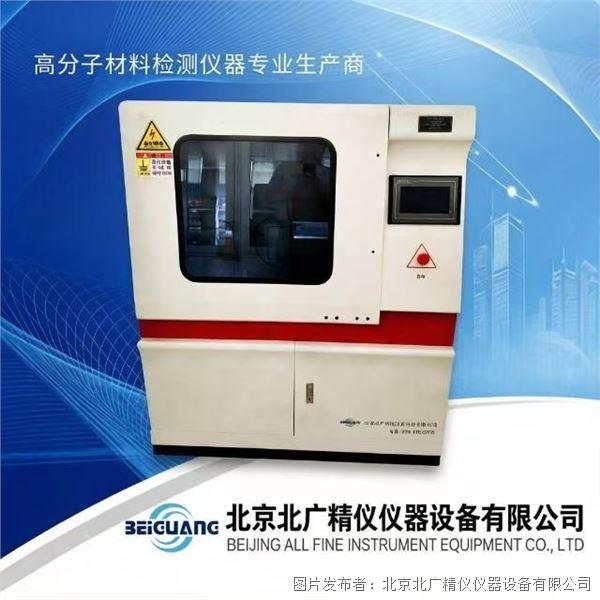

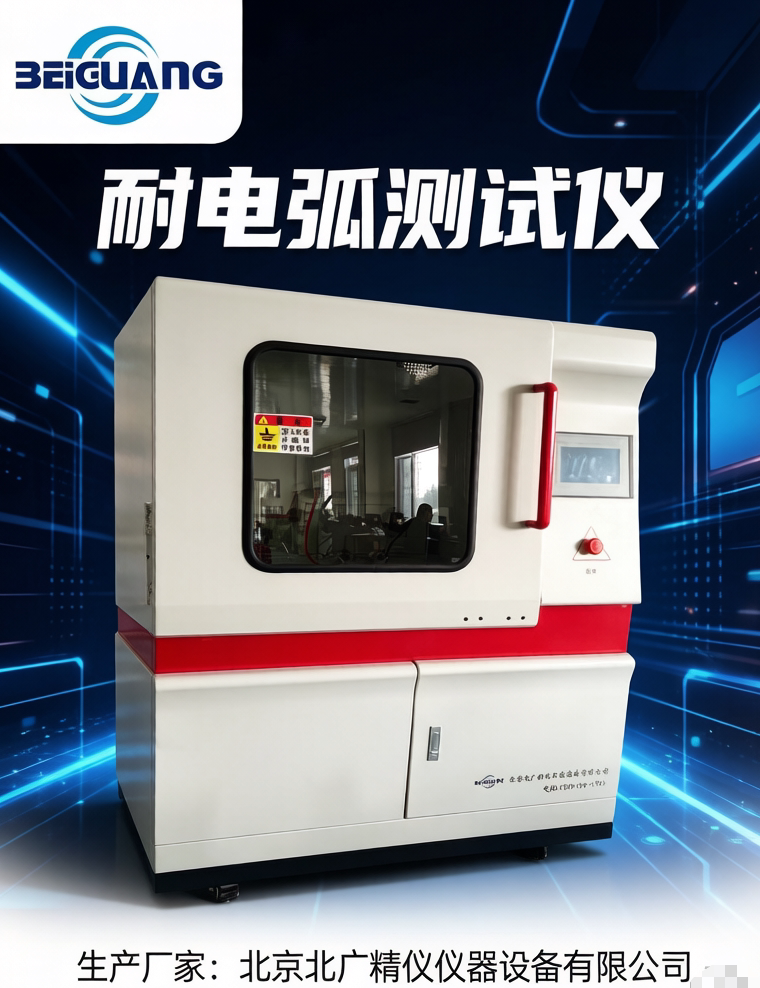

北广精仪触摸屏高电压小电流测试仪BDH-20KV

产品介绍

一、产品概述与应用领域

在电气绝缘材料的研发与质量控制环节中，耐电弧性能是衡量材料在高压环境下安全性和稳定性的重要指标。触摸屏高电压小电流测试仪BDH-20KV正是针对这一测试需求而设计的专业设备。该仪器主要依据GB/T 1411-2002《固体绝缘材料高压小电流间歇耐电弧试验方法》、IEC 61621以及ASTM D495等国内外通用标准进行设计与制造，确保了测试流程的规范性与数据的可比性。

本设备广泛应用于电机、电器、家用电器等行业的质量检测部门，主要用于评定电工用塑料、树脂胶、绝缘漆、橡胶、云母、陶瓷、玻璃、绝缘油及纸板等固体或液体绝缘材料的耐电弧性能。通过模拟材料在实际使用中可能遇到的电弧放电环境，该仪器能够有效评估材料表面在电弧作用下的抗碳化能力、导电通路形成时间以及绝缘失效的临界条件，为材料的配方优化、等级划分及安全认证提供关键的实验依据。

二、核心测试功能与试验模式

触摸屏高电压小电流测试仪BDH-20KV具备多种试验模式，能够满足不同标准下的测试要求。其核心功能主要分为间歇电弧试验和连续电弧试验两大类，用户可根据具体的材料特性和测试标准灵活选择。

在间歇电弧试验模式下，设备能够按照预设的通断时序自动控制电弧的产生与熄灭。根据标准要求，试验过程分为多个阶段，每个阶段对应不同的弧电流强度和通断比例。例如，在初始阶段，设备以较低的电流和特定的通断频率（如1/4秒通、7/4秒断）进行循环加载，持续一定时间后自动进入下一阶段，逐步增加电流负荷或改变通断比，直至试样发生击穿、导电通路形成或达到预设的试验终点。这种阶梯式的加载方式能够清晰地观察到材料在不同能量等级电弧作用下的老化过程和失效形态。

在连续电弧试验模式下，设备则保持电弧持续导通，主要用于测试材料在恒定电弧能量下的耐受时间。该模式通常用于评估材料的热稳定性和抗电弧侵蚀能力。设备能够实时监测试验过程中的电压、电流变化，并在试样失效时自动记录时间数据。两种试验模式均通过高精度的控制系统实现，确保试验过程的重复性和数据的一致性。

三、主要技术参数

以下是该设备的关键性能指标，这些参数是保证测试结果准确性和重复性的基础：

1. 输入电压：交流 220 V

2. 输出电压：交流 0--20 KV

3. 电器容量：2 KVA

4. 试验方式：间歇电弧，连续电弧

5. 试验电流：10MA-20MA-30MA-40MA可选

6. 试验电压控制误差：优于2%

7. 电弧通断时间误差：<5ms

8. 试验电压连续可调：0--20 KV

9. 电流控制精度：优于±10%

10. 电流测试精度：优于±1.5%

11. 电流对试验压力：0.5±0.05N

12. 电极规格：不锈钢板状电极 25.4mm12.7mm0.15mm；钨钢电极 φ2.4mm*70mm；电极配置角110度；电极重量：50G

13. 电极距离：6.35±0.1mm（可调）

14. 安全防护措施：超压保护、过流保护、短路保护、安全门开启保护、软件误操作保护

四、试验过程描述与阶段划分

为了更直观地理解设备的测试逻辑，以下结合标准中的典型试验流程进行说明。整个试验过程由多个阶段组成，每个阶段对应特定的电流强度、通断时间和持续时长，系统会按照预设程序自动执行并记录试验所经时间。

在试验的初始阶段，设备设置弧电流为10mA，采用1/4秒通、7/4秒断的间歇模式，持续时间为60秒。此阶段主要考察材料在低能量电弧下的初期反应。随后进入下一阶段，电流保持10mA，通断模式不变，再次持续60秒，累计试验时间达到120秒。接着继续进行第三阶段，同样条件持续60秒，累计时间180秒。

完成上述三个间歇阶段后，设备进入连续导通阶段。此时，电弧保持导通状态，电流仍为10mA，持续60秒，累计时间240秒。随后，电流逐步提升至20mA，保持导通60秒，累计时间300秒；再提升至30mA，导通60秒，累计时间360秒；最后电流升至40mA，导通60秒，总试验时间达到420秒。

在整个过程中，设备会实时监控试样的状态。如果在某个阶段试样表面因碳化形成导电通路，导致电流异常增大或发生击穿，系统会自动判定试验结束，并记录下此时的耐电弧时间。这种分阶段、渐进式的测试方法能够全面评估材料在不同电弧强度下的耐受能力，避免单一条件测试的片面性。

五、关键部件与结构设计

设备的稳定运行和测试精度离不开高质量的硬件配置与合理的结构设计。BDH-20KV在关键部件选型和机械结构上均进行了优化，以确保长期使用的可靠性。

高压发生器是设备的核心部件，其容量为2KVA，能够稳定输出0至20KV的交流高压。该发生器具有良好的电压调节特性，控制误差优于2%，且电压连续可调，满足不同测试标准对电压等级的要求。配合高精度的电流控制模块，能够实现对10mA至40mA试验电流的精确设定，控制精度优于±10%，测试精度优于±1.5%。

电极系统是直接影响测试结果的关键组件。设备标配两套电极，一套为不锈钢板状电极，尺寸为25.4mm×12.7mm×0.15mm；另一套为钨钢电极，直径2.4mm，长度70mm。电极的配置角度为110度，电极重量为50G，确保施加在试样表面的压力稳定在0.5±0.05N的范围内。电极间距可调，标准距离为6.35±0.1mm，用户可根据试样厚度或测试要求进行微调。

设备采用触摸屏作为人机交互界面，操作直观便捷。用户可在屏幕上直接设置试验参数、选择试验模式、启动或暂停试验，并实时观察电压、电流、时间等数据的变化曲线。这种数字化的控制方式替代了传统的机械旋钮和指针表盘，不仅提升了操作体验，也便于数据的记录与追溯。

六、安全防护体系

鉴于高电压测试的特殊性，设备配备了完善的安全防护措施，确保操作人员和设备本身的安全。首先，硬件层面设置了超压保护、过流保护和短路保护功能。当输出电压超过设定上限、电流异常增大或负载发生短路时，保护电路会立即动作，切断高压输出，防止设备损坏或发生危险。

其次，设备配备了安全门开启保护装置。只有在安全门完全关闭并锁紧的状态下，高压电路才能接通；一旦在试验过程中打开安全门，系统会立即切断高压，确保操作人员不会接触到带电部件。此外，软件系统还内置了误操作保护逻辑，防止用户因参数设置错误或操作顺序不当导致设备异常运行。

设备还标配了一根树脂式放电棒，在试验结束后用于对高压电极和试样进行安全放电，消除残余电荷，进一步保障操作安全。这些多层次、全方位的安全设计，使得设备在高风险的高压测试环境中依然能够安全、稳定地运行。

七、标准配置与交付清单

为了保证设备的完整性和即购即用性，BDH-20KV出厂时配备了齐全的组件和资料。标准配置包括：

1. 试验主机一台：包含高压发生器、控制电路、触摸屏操作界面及机械结构主体。

2. 2万伏高压发生器一台：作为核心升压单元，集成于主机内部或独立配置，视具体机型而定。

3. 试验电极两套：包含不锈钢板状电极和钨钢电极，满足不同材料的测试需求。

4. 放电棒一只：采用树脂材质，用于试验后的安全放电操作。

5. 产品使用说明书一份：详细介绍了设备的安装、操作、维护及故障排除方法。

6. 合格证一份：证明产品经过出厂检验，符合相关技术标准。

所有组件均经过严格的质量检测，确保在运输和存储过程中不受损坏。用户在收到设备后，只需按照说明书进行简单的安装和调试，即可投入正常使用。

八、总结与应用价值

触摸屏高电压小电流测试仪BDH-20KV是一款集高电压技术、精密控制与安全防护于一体的综合性测试设备。它通过模拟真实的电弧环境，为绝缘材料的耐电弧性能提供了科学、量化的评估手段。其符合多项国内外标准的测试方法、宽范围的电压电流调节能力、以及高精度的控制性能，使其成为电机、电器、化工等行业研发与质检部门不可或缺的工具。
