北广精仪塑料橡胶热变形维卡软化点测定仪RBWK-300A

产品介绍

在塑料、橡胶、尼龙及电绝缘材料等高分子材料的研发、生产与质量检测环节中，准确掌握材料在受热条件下的尺寸稳定性与软化行为是确保终端制品性能可靠的前提。热变形温度（Heat Deflection Temperature, HDT）与维卡软化点温度（Vicat Softening Temperature, VST）作为衡量非金属固体材料耐热特性的两项核心指标，被普遍纳入化工企业内控标准、第三方检测机构认证以及科研院校的材料表征实验中。

一、热变形温度与维卡软化点的基本概念

热变形温度是指在规定载荷与特定升温速率下，标准尺寸的塑料试样发生规定形变（通常为0.21mm或0.26mm，依标准不同而异）时的温度。该参数反映了材料在受力状态下抵抗热变形的能力，常用于比较不同配方的耐热等级，为工程设计中的许用应力与最高使用温度提供参考。维卡软化点则是指将规定横截面积的平头针刺入塑料试样表面1mm深度时的温度，它主要表征无定形聚合物或结晶性聚合物在无明显外加载荷（或仅受规定砝码重力）情况下的软化行为。这两项指标虽测试机理不同，但均依赖于对试样受热膨胀与受力蠕变的综合观测，且都需要高精度的温度控制与微小形变测量手段。

在实际生产中，聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、ABS、尼龙（PA）、聚碳酸酯（PC）以及各类橡胶改性材料均需定期进行热变形与维卡测试。例如，硬聚氯乙烯（PVC-U）管材及管件的国家标准中就明确规定了维卡软化温度的限值要求；汽车工业中内饰件与外装件的耐热老化评估也常引用热变形温度数据。因此，一台能够兼容两种测试方法、操作便捷且数据重现性良好的测定仪，成为材料实验室的基础配置。

二、RBWK-300A的设备定位与整体设计

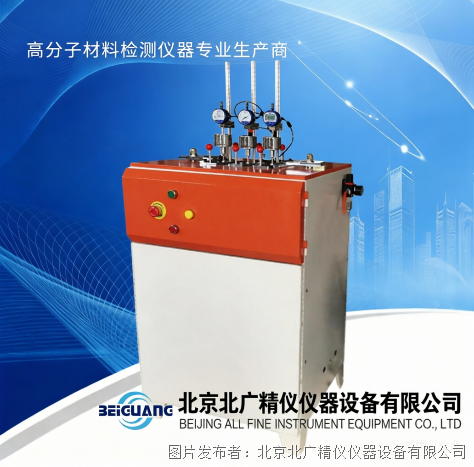

塑料橡胶热变形维卡软化点测定仪RBWK-300A专为高分子材料的耐热性能评估而设计，可在一台主机上完成热变形温度试验与维卡软化点试验。仪器采用立式结构，试验主机集成了油浴加热系统、试样架升降机构、负载施加装置以及形变测量单元。整体外形尺寸为720mm×700mm×1380mm，重量约为180kg，占地面积适中，可稳妥安置于普通实验室工作台或地面。外壳采用防腐蚀处理，正面观察窗便于实时观察油池中试样状态。

塑料橡胶热变形维卡软化点测定仪RBWK-300A的核心设计理念是“一机多用、操作简便、数据可靠”。通过更换不同的试验压头（热变形试验使用圆角压头，维卡试验使用针型压头）并搭配相应质量的砝码，即可在两种测试模式间切换。试样架支持自动升降功能，操作者只需通过控制面板发出指令，试样架便会平稳地升出或降入油池，避免了手工提举带来的烫伤风险与定位偏差。一次可同时试验三个试样，显著提升了批量检测的效率。温度控制由专用温控仪实现，用户可根据标准要求在两档升温速率中选择；形变则通过高分辨率的百分表（光栅千分表）进行测量，读数直观且可长期保持稳定。

三、测试原理与负荷加载方式

热变形测试依据的标准程序为：将长方形横截面的试样置于支座上，跨距通常为64mm或100mm（依试样厚度与标准版本而定），在试样中点施加恒定弯曲载荷。载荷大小由砝码质量决定，需根据试样尺寸与所选标准中的应力等级（如0.455MPa或1.82MPa）计算得出。仪器提供两套计算公式与砝码组合，覆盖常见塑料的测试需求。随着油浴温度以规定速率上升，试样受弯发生蠕变，当形变达到0.21mm或0.26mm时，温控仪记录当前温度即为热变形温度。

维卡软化点测试则采用平头圆柱状压针（横截面积通常为1mm²），垂直压在水平放置的试样平面上。压针通过负载杆与砝码连接，施加的总力包括压针、负载杆及选定的砝码重量。RBWK-300A支持两种标准负荷：A法为9.81N（相当于1000g重力），B法为49.05N（相当于5000g重力）。测试时，油浴温度同样按设定速率升高，当压针刺入试样深度达到1mm时，系统记录的温度即为维卡软化点。

两种测试均依赖甲基硅油作为传热介质。硅油具有闪点高、热稳定性好、粘度适中、对多数塑料无溶胀作用等优点，能够保证试样受热均匀且不会产生安全隐患。仪器配备4kW加热管，可在室温至300℃范围内实现平稳升温，最高温度误差控制在±1℃以内。

四、性能参数

1.电源:AC220V±10% 20A 50Hz

2.温度范围:室温--300℃

3.升温速度:A:12±2℃/6min

B:5±1℃/6min

4.试验大负荷:A速度时为10N±0.2N

B速度时为50N±1N

5.变形测量范围:0--1mm

6.变形测量误差:0.01mm

7.加热介质:甲基硅油

8.加热功率:4Kw

9.冷却方式:150℃以上自然冷却

150℃以下水冷或自然冷却

10.外型尺寸:720mmx700mmx1380mm

11.大温度误差:±1℃

12.大加热功率:≤4500 W

13.重量:180Kg

五、符合标准与适用范围

RBWK-300A严格按照多项国内外标准制造，确保测试流程与数据处理方式与国际通行方法接轨。其符合的标准包括但不限于：

GB/T 1633《热塑性塑料软化温度(VST)的测定》

GB/T 1634《塑料弯曲负载热变形温度试验方法》

GB 8802《硬聚氯乙烯(PVC-U)管材及管件维卡软化温度测定方法》

ISO 75 塑料——负荷下挠曲温度的测定

ISO 306 塑料——维卡软化温度的测定

ISO 2507 未增塑聚氯乙烯（PVC-U）管材和管件——维卡软化温度的测定

此外，仪器制造检测本身亦参照ISO 75-1974、ISO 306-1974、GB 1633-79、GB 1634-79等经典版本标准，体现了对传统测试方法的兼容。这些标准涵盖了从试样制备、状态调节、压头规格、升温速率到结果计算的全套要求，用户可根据自身行业习惯或客户指定选用相应版本。

在适用材料方面，该测定仪主要用于非金属材料的热性能表征，典型对象包括：热塑性塑料（如PE、PP、PVC、PS、ABS、PC、PMMA等）、热固性塑料（如酚醛、环氧、不饱和聚酯）、橡胶及弹性体、尼龙及工程塑料、电绝缘材料（如层压板、绝缘薄膜）等。无论是硬质管材、板材、注塑件还是挤出型材，只要能加工成标准试样尺寸，均可利用本设备进行测试。对于新材料开发或配方筛选，该仪器能够快速提供热变形温度与维卡软化点的对比数据，辅助研发人员优化工艺参数。

六、仪器结构与关键组件详解

深入了解仪器的内部构造有助于正确操作与维护。RBWK-300A的主要组成部分包括：

试验主机：承载所有功能模块的框架结构，内部集成了电气控制箱、加热管、搅拌电机、试样架升降导轨等。正面设有观察窗与操作面板，面板上的温控仪用于设定升温速率与显示当前油温，电源开关与指示灯用于整机通电控制。

温度传感器：采用高灵敏度铂电阻或热电偶（依具体配置），直接浸入油池中部，实时反馈油温信号给温控仪。传感器经过校准，确保大温度误差不超过±1℃。

光栅千分表：共配备三块，分别对应三个试样位置。光栅千分表利用光学栅格原理将位移量转换为数字信号，测量范围0~1mm，误差仅为0.01mm。表体固定在砝码上方的支架上，其测量杆轻触砝码顶面，随试样形变带动砝码微量移动，从而在表盘上显示出精确的位移值。相比传统机械百分表，光栅千分表读数更稳定，不受视差影响。

试验压头与负载杆：热变形测试使用圆角压头（通常为半径3mm的圆柱面），维卡测试使用针型压头（横截面积1mm²的平头针）。压头通过螺纹或快速锁紧结构与负载杆下端连接，负载杆上端放置砝码托盘。整套组件重量经过精密配衡，确保在无额外砝码时仅施加标准规定的初始力。

砝码组：根据计算出的试验负荷，用户可从配套的砝码组中选择合适的组合。砝码质量表（随说明书提供）列出了不同试样尺寸对应的砝码配置，例如维卡A法需总力9.81N，对应1000g砝码；B法需49.05N，对应5000g砝码。砝码采用不锈钢或镀铬材质，表面刻有质量标识，防止混淆。

搅拌电机与调速盒：加热油池底部或侧面安装有搅拌叶轮，由独立电机驱动。搅拌速度可通过控制盒上的旋钮调节：温度较低时可用较快速度以促进热对流；温度较高时宜用慢速以减少油流扰动对形变测量的影响。搅拌电机电源独立于主机，设有专用开关与指示灯。

升降机构：试样架通过电动或手动丝杆机构实现升降。电动升降由面板按钮控制，试样架可平稳地升出油面以便装卸试样，或降入油池进行测试。升降行程经过限位保护，防止超程损坏。

冷却系统：测试结束后，若油温高于150℃，建议自然冷却；若低于150℃，可开启水冷系统（外接冷却水循环）或继续自然冷却。水冷通过内置盘管或夹套实现，水流速度应适中，避免骤冷导致油池变形或试样开裂。

七、试验前的准备工作

充分的准备工作是保证测试结果准确可靠的基础。在每次试验前，操作者需按以下步骤进行检查与设置：

选择试验压头：根据预定的测试类型，热变形试验选用圆角压头，维卡试验选用针型压头。将选好的压头与负载杆下端固定牢靠，确保连接处无松动。压头工作面应清洁无划痕，以免影响应力分布。

计算载荷与选配砝码：对于热变形试验，需根据试样宽度、厚度以及所选标准中的弯曲应力（如0.455MPa或1.82MPa）代入公式计算所需载荷。对于维卡试验，则直接根据方法A或B确定总力（9.81N或49.05N）。参照随附的砝码质量表，挑选相应质量的砝码，并核对砝码标识。将砝码整齐摆放在工作台旁备用。

检查电气连接：确认仪器供电电源为AC220V±10%、50Hz，电流容量不小于20A。接通电源前，检查主机电源线、搅拌电机线、接地端是否连接正确。开启搅拌电机电源，指示灯亮，调节转速旋钮，观察叶轮转动是否平稳，有无异常噪音。检查温控仪显示是否正常，升温设定能否调整。确认无误后，关闭加热，准备安装试样。

准备硅油：检查油池内甲基硅油液位是否足够覆盖试样最高点（通常距油面至少50mm）。若油量不足，应添加同牌号硅油。硅油若长期使用后变色或含有杂质，需及时更换，以免影响传热与温度均匀性。

八、试样安装与千分表调零

安装试样：按下升降控制按钮，将试样架升起，使试样位置高出油面。对于热变形试样，将其平放在支撑架的支座上，注意试样长轴应与压头轴线垂直，且压头应位于试样跨距中点。对于维卡试样，将其水平置于平整的支承平面上，确保压针能垂直作用于试样表面。放下负载杆，使压头轻轻接触试样。然后将试样架降回油池内，此时试样完全浸没在硅油中。

放置砝码：根据预先计算的载荷，将对应质量的砝码平稳地放在负载杆顶部的托盘上。要求砝码放正，避免倾斜产生侧向分力。若砝码组合多层叠加，应确保重心对中，防止负载杆偏摆。

固定千分表：将光栅千分表通过磁性表座或专用夹具固定在砝码上方的支架横杆上。调整表的位置，使千分表的测量杆垂直向下，其顶端与砝码上表面轻轻接触，同时保证测量杆上端留有2~5mm的压缩余量（即预压量）。这样在试样受热变形时，砝码下移能及时传递给千分表。三个试样位均按同样方式安装并固定千分表。

调零：在升温开始前，必须对每个千分表进行调零。轻轻旋动表盘外的调零旋钮，使表针指向零位（或数字显示为0.00mm）。调零完成后，让系统静置预置3~5分钟，观察读数是否漂移。若漂移量在允许范围内，即可开始试验；若漂移较大，需检查压头是否完全接触、砝码是否晃动或油池是否有流动扰动，排除后重新调零。

九、升温速率设定与试验启动

RBWK-300A提供两档标准升温速率供用户选择：A档为12±2℃/6min（相当于120℃/h），B档为5±1℃/6min（相当于50℃/h）。选择哪一档取决于所执行的标准或材料规格要求。例如，某些塑料的热变形测试规定使用120℃/h，而维卡测试可能要求50℃/h或120℃/h。通过温控仪上的按键或拨码开关，可设定所需的升温速率。温控仪内部采用PID算法，确保实际升温曲线与设定值吻合，波动范围控制在标准允差内。

当一切准备工作就绪，且千分表已调零稳定后，即可启动试验。按下加热启动按钮，温控仪开始按照设定速率控制加热管输出，油池温度稳步上升。此时，搅拌电机应处于运行状态，以保证油温均匀。操作者可通过观察窗监视试样状态，同时注意千分表读数的变化。随着温度升高，试样逐渐软化，形变值缓慢增加。当达到设定形变阈值（热变形0.21mm/0.26mm，维卡1mm）时，仪器可手动记录当前温度，或由配套记录仪自动标记。试验结束后，关闭加热，按照冷却程序进行降温。

十、试验结束与冷却操作

当任一试样达到终点温度，或所有试样均已记录完毕，即可终止试验。先关闭加热电源，让加热管停止工作。然后抬起试样架，使试样升出油面，避免在高温油中长时间浸泡导致形变过度或油质劣化。小心移开千分表及砝码，将它们擦拭干净后放回专用存放盒中，防止磕碰影响精度。取下试样，注意不要将试样遗落入油池底部，若不慎掉落，需及时捞出，以免堵塞油路或损坏搅拌叶片。

冷却阶段需根据油温选择合适方式：若油温高于150℃，建议自然冷却，不可急于用水急冷，以免油池或试样因热应力开裂；若油温低于150℃，可开启水冷系统加速冷却，或继续自然冷却。水冷时，将冷却水软管接入仪器进水口，调节水流使油温缓慢下降，同时观察油面有无异常沸腾或飞溅。冷却过程中，可再次抬起或降下试样架以助散热，但需注意安全，防止烫伤。待油温降至安全温度（通常低于60℃）后，关闭搅拌电机电源，后切断主机总电源。清理工作台，盖上仪器防尘罩。

十一、日常维护与保养要点

为确保塑料橡胶热变形维卡软化点测定仪RBWK-300A长期保持良好状态，需建立定期维护制度：

硅油管理：每试验约50次或每半年（以先到者为准）检查硅油颜色与粘度。若油色变深、出现焦糊味或含有明显悬浮物，应全部更换。换油时，先升温至100℃左右使油变稀，然后趁热放出旧油，用干净棉布擦拭油池内壁，再加入新油至规定液位。注意不同品牌或型号的硅油不宜混用。

千分表保养：光栅千分表属精密量具，使用后应用软布擦去表面油污，存放于干燥处。避免剧烈震动或掉落。若发现读数跳动或回零不佳，可送计量部门检修，切勿自行拆卸。

砝码与压头：每次使用后清除砝码表面油污，涂少许防锈油后用油纸包裹存放。压头若沾有硅油，用酒精棉擦拭干净。定期检查压头工作面是否磨损，若圆角变平或针尖变钝，应及时更换。

搅拌与升降机构：每月检查搅拌电机轴承有无异响，必要时加注高温润滑脂。升降丝杆应定期涂抹黄油，保持滑动顺畅。检查限位开关是否灵敏，防止试样架冲顶或坠底。

电气系统：定期检查电源线、接地线是否破损，各接线端子有无松动。温控仪若显示“Err”或温度失控，应立即停用并报修。长期不用时，应每月通电一次，防止潮气侵蚀电路。

环境要求：仪器应安置在环境温度0~40℃、相对湿度≤85%且无腐蚀性气体的实验室内。避免阳光直射或靠近热源。地面需平整坚固，能承受180kg重量及运行时的轻微振动。

十二、常见故障分析与排除思路

在长期使用中，可能会遇到一些异常情况，以下列举常见问题及初步处理建议：

温度达不到设定值或升温缓慢：检查加热管是否断路（用万用表测电阻），若断路需更换；检查固态继电器或接触器是否导通；确认电源电压是否过低；硅油是否过量（过多会导致热容量过大）。若温控仪显示正常但油温差大，可能是传感器位置偏移或油循环不畅，调整传感器位置或加大搅拌速度。

千分表读数不动或跳动剧烈：读数不动可能是测量杆卡死或预压量不足，检查表杆是否灵活，重新调整预压；跳动剧烈可能是油流扰动过大，适当降低搅拌速度，或检查砝码是否晃动、压头是否接触不良。若表本身故障，需更换或校准。

试样架升降卡滞：检查导轨是否有异物阻碍，丝杆是否缺油生锈。清理后涂抹润滑脂。若为电动升降，检查驱动电机是否运转，限位开关是否误动作。

油温不均匀，上下温差大：搅拌速度可能过低，适当调高；搅拌叶轮可能脱落或反转，打开油池检查（需放油后操作）。硅油粘度太大也可能导致传热不良，考虑更换合适粘度的硅油。

试验数据离散性大：重点检查试样尺寸测量是否准确、砝码质量是否配错、压头是否装正、千分表调零是否一致。另外，硅油老化或升温速率不稳定也会引起偏差，需逐项排查。

对于无法自行解决的故障，应联系设备供应商或专业维修人员，切勿擅自拆解电气控制箱或改装加热系统，以免造成安全事故或丧失保修资格。

十三、安全注意事项与操作规范

高分子材料耐热测试涉及高温油浴与电气加热，安全操作至关重要。操作人员必须经过培训，熟悉本机性能与应急处理措施。试验区域应配备干粉灭火器或二氧化碳灭火器，严禁用水扑救油类火灾。

仪器必须可靠接地，接地电阻不大于4Ω。供电线路应安装漏电保护器，确保漏电时能自动切断电源。加热过程中，禁止触摸油池外壁、加热管接线端及裸露的金属部件，以免烫伤或触电。取放试样时，务必使用专用夹具或耐高温手套，并确认试样架已完全停止运动。

硅油温度超过300℃时会剧烈分解甚至燃烧，因此任何时候油温不得超过300℃。若发生油起火，立即切断加热电源，用灭火毯或灭火器扑灭，切勿用水浇。冷却水管路应定期检查有无渗漏，防止水进入油池引起爆沸。

仪器搬运或返修时，必须使用原厂提供的包装材料，以防运输途中损坏。若需长途运输，应先将油池内的硅油排空，并妥善固定活动部件。安装调试应由经过培训的技术人员执行，用户不应自行拆改内部结构。

十四、数据记录与试验报告编制

完整的试验记录是质量追溯的依据。RBWK-300A虽未标配自动数据采集系统，但可通过人工记录或选配外接记录仪实现数据保存。一份典型的试验报告应包含以下内容：

样品信息：材料名称、牌号、批号、生产厂家、试样尺寸（长×宽×厚）、制样方式（注塑、铣削等）。

试验条件：测试类型（热变形/维卡）、标准编号及版本、升温速率、负荷大小、压头类型、硅油牌号。

仪器信息：设备型号RBWK-300A、设备编号、上次校准日期。

测试结果：每个试样的起始温度、终点温度、对应形变值，以及三个试样的平均值。

环境条件：实验室温度、相对湿度、大气压。

操作员与审核员签名、试验日期。

为提高效率，用户可自制Excel模板或采用实验室信息管理系统（LIMS）进行电子化记录。对于需要长期存档的数据，建议定期备份并打印纸质副本，存放于防火防潮的文件柜中。

十五、结语

塑料橡胶热变形维卡软化点测定仪RBWK-300A以其紧凑的结构、直观的操作和符合多项国际国内标准的测试能力，为高分子材料耐热性能的评估提供了一个实用的解决方案。通过合理配置压头与砝码、严格控制升温速率与形变测量，该仪器能够输出稳定可靠的测试数据，支撑从原料进厂检验到新产品研发的各个环节。在日常使用中，遵循规范的操作流程、执行定期的维护保养并注意安全事项，是保障设备长期稳定运行与测试结果有效性的关键。随着材料科学的不断发展，耐热性能测试的重要性将进一步凸显，而像RBWK-300A这样兼具经典方法与实用设计的测定仪，将继续在质量检测与科学研究中发挥其应有的价值。
