北广精仪环氧树脂拉力试验机BWN-10KN
关键字：金属棒材拉力试验机,纳米材料拉力试验机,橡胶塑料拉力试验机
- 产品简介：
- 本机可对土工布、橡胶、塑料、薄膜、纺织物、纤维、高分子及复合材料等各类非金属，以及金属、合金、汽车部件等进行拉伸、压缩、弯曲、剥离、剪切、粘合力、拔出力、伸长率等多项力学性能试验。
产品介绍
一、设备概述与环氧树脂材料测试背景
环氧树脂作为一类重要的热固性高分子材料，凭借其优异的粘接性能、化学稳定性和机械强度，被广泛应用于电子封装、航空航天复合材料、风电叶片、汽车制造、建筑加固及体育器材等领域。在这些应用场景中，环氧树脂及其复合材料的力学性能直接决定了终端产品的可靠性与使用寿命。因此，建立一套科学、精准、可重复的力学测试体系，成为材料研发、来料检验及生产过程质量控制的核心环节。
环氧树脂拉力试验机正是针对此类需求设计的专用检测设备。该设备并非单一的拉伸测试工具，而是一个集成了机械结构学、传感器技术、自动控制理论与材料科学数据的综合测试平台。它能够对环氧树脂浇铸体、环氧树脂基碳纤维/玻璃纤维复合材料、环氧胶粘剂涂层以及各类金属与非金属材料进行全面的力学性能表征。
环氧树脂拉力试验机设备的设计初衷在于解决传统简易拉力机在测试硬质脆性材料（如固化环氧树脂）时存在的载荷波动大、应变测量不准、数据可追溯性差等问题。通过引入高精度力量传感系统与全数字化位移闭环控制技术，BWN-10KN能够精确捕捉环氧树脂在受力过程中的微小形变与断裂特征，为用户提供从微观屈服到宏观破坏的完整数据链。
二、核心主机结构与传动系统设计
（一）双柱框架与刚性结构

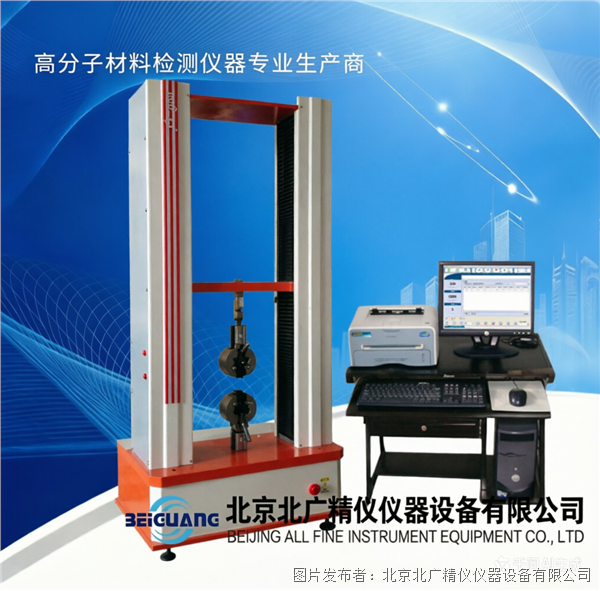

主机采用双立柱式结构设计，这种架构相较于单臂式或台式结构，具有极高的抗弯扭刚度。在测试高强度环氧树脂或复合材料层压板时，试样断裂瞬间会产生巨大的反冲力，双柱结构能够有效抑制机身震颤，保证垂直方向的载荷线性传递，防止因机架变形导致的测试数据漂移。立柱表面经过高频淬火与精密研磨处理，配合直线轴承导向，确保了横梁移动的垂直度与平行度。
（二）高精度传动系统
动力传输部分采用了高精度的滚珠丝杆传动方案。相比于梯形丝杆，滚珠丝杆将滑动摩擦转变为滚动摩擦，极大地降低了传动阻力与背隙，使得横梁的位移控制精度达到微米级别。这一特性对于环氧树脂的弹性模量测试至关重要，因为任何微小的传动迟滞都会影响到应力-应变曲线的初始斜率计算。
驱动系统由步进电机与精密行星减速机构成。步进电机通过细分驱动技术，实现了低速下的平稳运行与高速下的快速响应。减速机的使用不仅放大了输出扭矩，还起到了缓冲保护作用，避免了电机在急停或过载时的直接冲击。整套系统支持在0.01mm/min至500mm/min的宽速域内无级调速，无论是模拟环氧树脂的慢速蠕变行为，还是进行高速拉伸破坏试验，均能保持速度的恒定性与准确性。
（三）行程空间与夹具适配
设备设计了宽敞的测试空间，测试宽度约为350mm，联板行走空间（不含夹具）达到950mm。这一空间布局充分考虑了长条形试样（如弯曲测试梁）或大尺寸构件（如汽车保险杠）的测试需求。同时，宽敞的空间便于安装大尺寸的的环境箱、高低温炉或引伸计支架，为复杂的工况模拟测试提供了硬件基础。
三、测控系统与数据采集技术
（一）力量感知与信号调理
力量的感知是整个测试系统的基石。BWN-10KN配置了高稳定性的应变式力量传感器，额定载荷为10KN。该传感器采用惠斯通电桥原理，能够将微小的机械形变转换为线性电信号。为了保证信号在传输过程中的抗干扰能力，系统采用了24位高精度A/D转换器，采样频率高达200Hz。这意味着每秒钟可以对力量信号进行200次采集与数字化处理，能够完整记录下环氧树脂试样在脆断瞬间毫秒级的力值跌落过程。
设备内置全程七档力量线性双校正系统。该系统允许用户根据实际测试需求，在全量程范围内选择不同的档位进行精细化测量。例如，在测试高强度的碳纤维环氧板时，可选用满量程档位；而在测试低粘度的环氧胶水剪切强度时，则可切换到小量程档位，从而获得更高的分辨率。
（二）位移测量与编码技术
位移测量采用高分辨率光电编码器。该编码器具备2500脉冲/转的分辨率，通过四倍频电路处理后，位移解析度可达0.001mm。编码器信号输出采用Line Drive差分信号传输方式，相比传统的集电极开路输出，具有极强的抗电磁干扰能力，即使在变频器、大功率电机等强干扰环境下，也能保证位移数据的准确无误。
（三）Pulse Command控制技术
控制系统采用Pulse Command控制方式，这是一种基于脉冲序列的闭环控制算法。它能够根据设定的速度或位置目标，实时调整电机的驱动脉冲频率，实现对横梁移动的精准定位与恒速控制。系统具备自动回归原点功能，测试结束后，横梁会自动返回安全位置，提高了批量测试的效率。此外，中联板调整设计了快速粗调与慢速微调功能，方便操作人员快速装夹不同长度的试样。
四、专业测试软件与数据分析功能
（一）多标准模块化测试
配套的专业测试软件基于Windows平台开发，内置了覆盖全球的测试标准库，包括但不限于GB（国家标准）、ASTM（美国材料与试验协会标准）、ISO（国际标准化组织标准）、DIN（德国标准）及JIS（日本标准）等。用户在进行环氧树脂相关测试时，只需在软件中选择对应的标准（如GB/T 2567 树脂浇铸体性能试验方法），软件会自动配置试验参数、计算模型及报告格式，降低了人为操作错误的风险。
（二）丰富的曲线显示与数据分析
软件具备强大的图形处理能力，支持荷重-位移、荷重-时间、位移-时间、应力-应变等多种曲线模式的实时显示与动态切换。在测试环氧树脂时，应力-应变曲线尤为关键。软件能够自动计算以下关键力学参数：
- 拉伸强度与拉伸模量：自动识别曲线的最大载荷点，计算抗拉强度；通过线性回归法计算初始阶段的斜率，得出弹性模量（杨氏模量）。
- 屈服强度与屈服点：对于增韧改性的环氧树脂，软件可自动识别上下屈服点，并计算规定非比例延伸强度（如RP0.2）。
- 断裂伸长率：精确测量试样断裂前后的标距变化，计算材料的延展性。
- 弯曲性能：针对环氧树脂板材的三点弯曲或四点弯曲试验，计算弯曲强度与弯曲模量。
- 剥离与剪切强度：针对环氧胶粘剂，计算180°剥离强度、拉伸剪切强度等。
软件还支持多曲线对比功能，可以将不同配方、不同温度或不同批次的环氧树脂测试曲线叠加在同一坐标系中进行直观对比，帮助研发人员快速评估材料改性效果。
（三）定制化报表与数据管理
软件摒弃了单一固定的报表格式，引入了双报表编辑功能。用户可以根据企业内部的质量管理要求，自由拖拽报表元素，生成包含试验参数、原始数据、曲线图谱及结论判定的个性化报告。测试结果支持以Excel格式导出，便于与企业现有的ERP或LIMS（实验室信息管理系统）进行数据对接。所有历史测试数据均支持按日期、批号、材料名称等多维度检索与回放，实现检测数据的全生命周期管理。
五、环氧树脂专项测试应用详解
（一）树脂浇铸体拉伸性能测试
环氧树脂固化后通常表现为脆性材料，拉伸测试是评价其基础力学性能的首要方法。在BWN-10KN上进行此类测试时，需重点关注试样的制备与夹持。通常依据GB/T 2567标准制备哑铃型试样。由于环氧树脂表面光滑，普通平口钳容易打滑，建议使用带锯齿面的专用拉伸夹具，并配合橡胶垫片增加摩擦力。测试过程中，软件将记录载荷随变形的变化曲线，对于未增韧的环氧树脂，曲线通常呈线性直至陡降，断裂伸长率往往低于5%。
（二）弯曲性能与层间剪切测试
对于环氧树脂基复合材料板材，弯曲性能是结构设计的直接依据。设备支持三点弯曲与四点弯曲测试。在三点弯曲中，试样中部受到集中载荷，主要考察材料的抗弯强度；四点弯曲则提供更长的纯弯段，更适合测量弯曲模量。此外，对于复合材料层压板，层间剪切强度（ILSS）是评价纤维与基体界面结合好坏的关键指标，设备可通过短梁剪切试验进行测定。
（三）粘接性能（剪切与剥离）
环氧胶粘剂广泛应用于航空航天、汽车及电子组装。BWN-10KN可配备专用的剪切夹具或剥离夹具，进行拉伸剪切强度测试（如GB/T 7124）或T型剥离、180°剥离测试。在测试结构性环氧胶时，需注意加载速度的设定，速度过快会导致测得的强度偏高，不符合实际使用工况。
（四）高温与低温环境下的性能演变
环氧树脂的玻璃化转变温度（Tg）是其重要的热机械性能指标。虽然标准配置不包含环境箱，但BWN-10KN预留了扩展接口，可与高低温试验箱联用。通过在不同温度下（如-40℃至150℃）进行拉伸或弯曲测试，可以获得环氧树脂模量随温度变化的规律，确定其玻璃化转变区域，为材料在高温或极寒环境下的应用提供数据支撑。
六、安全保护机制与设备维护
（一）多重安全防护
考虑到10KN载荷下的潜在风险，设备在软硬件层面均设置了严密的安全防护措施。
- 机械限位保护：在横梁行程的上下两端设有物理限位开关，当横梁触碰到限位杆时，电机将立即停止运动，防止超程撞击损坏丝杆或传感器。
- 过载保护：系统实时监控传感器受力情况，一旦检测到载荷超过传感器额定容量的105%（即10.5KN），设备将立即切断输出并报警，防止传感器因过载而永久性损坏。
- 漏电与急停保护：电气系统符合国家安全标准，具备漏电自动断电功能。机身醒目位置设有急停按钮，遇到突发状况时，按下按钮可瞬间切断主电路电源。
（二）日常维护与保养规范
为了确保设备长期保持高精度运行，规范的维护保养不可或缺。
- 清洁防锈：每次测试完毕后，应及时清理掉落在工作台上的试样碎片或碎屑。夹具钳口部位应保持清洁，定期涂抹防锈油。
- 丝杆润滑：滚珠丝杆作为精密传动部件，建议每半年检查一次润滑情况。若发现丝杆表面干涩，应添加适量的锂基润滑脂。严禁使用粘稠度高的机油，以免吸附灰尘堵塞滚道。
- 校准核查：建议每年使用标准测力仪对力量传感器进行一次校准。日常使用中，可通过挂重法或标准砝码对传感器的线性度进行简易核查。
- 环境要求：设备应安装在无腐蚀性气体、无强电磁场干扰、地面平整的室内环境中。工作环境温度建议在25±10℃，相对湿度不大于80%。
七、性能参数详单
A.荷重元:10KN区间选配
B.力量解析度:1/10000
C.力量准确度:≤0.5%
D.力量放大倍数:7段自动切换
E.位移解析度:1/1000
F.位移准确度:≤0.5%
G.金属引伸计解析度:1/1000
H.金属引伸计准确度:≤0.5%
I.大变形引伸计准确度:±1mm
J.速度范围:0.01-500mm/min(特殊测试速度亦可依客户需求定制)
K.行走空间:950mm(不含夹持器、特殊测试空间亦可依客户需求定制)
L.测试宽度:350mm(特殊测试宽度亦可依客户需求定制)
M.使用电源:220V 60HZ
N.功率:600W
八、选购配件与扩展应用
为了满足不同行业对环氧树脂及各类材料测试的差异化需求，BWN-10KN提供了丰富的选购配件生态系统。
- 气动夹具：对于需要频繁更换试样的生产线质检场景，手动夹持效率较低且力度不均。气动平推夹具或气动楔形夹具能够提供恒定且均匀的夹持力，大幅提高测试效率与数据一致性。
- 大变形引伸计：针对橡胶、软质塑料等延伸率极大的材料，标准金属引伸计无法满足测量需求。大变形引伸计采用跟踪夹式结构，可测量高达1000%的变形量。
- 非接触式视频引伸计：利用高精度光学镜头实时追踪试样表面的标记点，完全消除了接触式引伸计对软质材料造成的损伤或打滑影响，是测量薄膜、生物材料等的理想选择。
- 环境试验箱：如前所述，用于模拟高低温环境，研究环氧树脂在极端温度下的力学性能退化规律。
- 专用夹具：包括压缩夹具（用于测试硬质泡沫或蜂窝芯材）、三点弯曲夹具、四点弯曲夹具、撕裂夹具、顶破夹具等，覆盖了从纸张、薄膜到安全带、管材的全品类测试需求。
九、行业应用案例与技术支持
（一）电子封装材料研发
某半导体封装企业使用BWN-10KN测试不同填料比例的环氧塑封料（EMC）。通过调整硅微粉含量，观察应力-应变曲线的变化，研发人员成功筛选出既具有高模量以保证封装强度，又具有适当韧性以防止芯片脆裂的最佳配方。
（二）风电叶片复合材料质检
某风电叶片制造商利用该设备对环氧树脂基玻璃纤维层压板进行层间剪切强度（ILSS）测试。通过严格的来料检验，有效拦截了因固化工艺不当导致的界面结合不良的原材料，避免了叶片在装机运行后出现分层断裂的重大质量事故。
（三）汽车结构胶性能评估
某新能源汽车企业在研发电池包密封胶时，使用该设备进行了-40℃低温下的180°剥离测试。测试数据表明，某款环氧胶在极寒环境下仍保持了优异的粘接韧性，满足了车辆在北方冬季运行的密封要求。
十、结语
拉力试验机以其稳固的机械结构、精准的测控技术和强大的软件分析功能，为环氧树脂及相关材料的力学性能评价提供了一套完整的解决方案。它不仅是一台执行标准测试的执行者，更是材料研发工程师手中的一把“尺子”，帮助企业量化材料性能，优化配方工艺，把控产品质量，最终提升终端产品的市场竞争力。在未来的新材料研发征程中，可靠的测试数据将是创新的基础，而BWN-10KN正是这一基础的坚实守护者。
