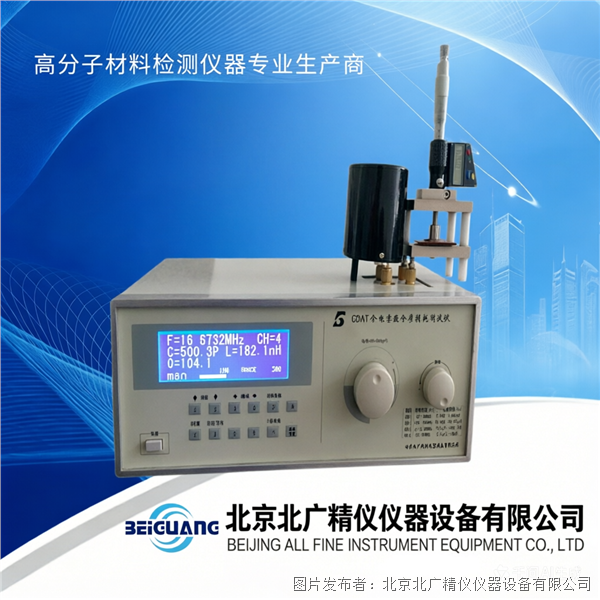

北广精仪GB/T1693硫化橡胶介电常数介质损耗角正切值测定仪GDAT-A

产品介绍

在橡胶工业的生产制造与前沿科研中，硫化橡胶的介电性能是决定其能否应用于电气绝缘、高频通信、汽车电子等领域的核心指标。介电常数（ε）反映了材料在电场中储存电能的能力，而介质损耗角正切值（tanδ）则揭示了材料在交变电场下的能量耗散与发热倾向。为了精准获取这两项关键数据，行业内普遍依据GB/T 1693-2007《硫化橡胶 介电常数和介质损耗角正切值的测定方法》进行标准化测试。北广精仪推出的GDAT-A型测定仪，正是基于这一标准原理，融合高频谐振技术与数字化测控手段，为硫化橡胶及相关高分子材料提供了一套完整的介电性能解决方案。

一、 标准溯源与测试原理深度解析

GB/T 1693-2007标准规定了硫化橡胶在工频及高频电场下介电性能的测量方法。该标准指出，橡胶作为一种电介质，在交变电场作用下会发生极化现象，包括电子极化、原子极化和取向极化。不同的极化机制对应着不同的能量损耗，这些微观物理过程直接决定了宏观上的介电常数与介质损耗。

GB/T1693硫化橡胶介电常数介质损耗角正切值测定仪GDAT-A采用高频谐振法作为核心测量原理。该方法利用LC振荡回路的谐振特性，通过测量回路的品质因数（Q值）变化来推算试样的介电参数。具体而言，测试装置由两只精密测微电容器构成：一只为平板电容器，用于夹持被测样品；另一只为分辨率高达0.0033pF的线性可变圆筒电容器，作为标准可调电容。

测试过程遵循以下物理逻辑：首先，在不放入试样的情况下，调节圆筒电容器使回路谐振，记录此时的电容读数与Q值。随后，将标准厚度的硫化橡胶试样放入平板电容器极片之间，由于橡胶的介电常数大于空气，回路的谐振频率会发生偏移。此时再次调节圆筒电容器以恢复谐振，并通过改变主调电容的容量来抵消试样引入的附加电容。通过对比放入试样前后的电容变化量，即可计算出试样的相对介电常数（εr）。同时，介质损耗角正切值（tanδ）则是通过试样放入前后回路Q值的变化量，结合圆筒电容器的刻度变化值进行换算得出。这种双测微电容器的设计，有效规避了传统电桥法在高频下受寄生参数干扰的问题，确保了在10kHz至160MHz宽频范围内的测量准确性。

二、 设备硬件架构与核心技术

GB/T1693硫化橡胶介电常数介质损耗角正切值测定仪GDAT-A的硬件系统由高频信号源、测微电极系统、控制单元及数据处理模块组成。各部分协同工作，共同保障了测试的精确性与稳定性。

高频信号源采用直接数字合成（DDS）技术，能够提供频率稳定、波形纯净的正弦波信号。设备覆盖了三个主要的频率量程：10kHz-70MHz、10kHz-100MHz以及100kHz-160MHz。这种宽频带的覆盖能力，使得研究人员能够观测到硫化橡胶在不同频段下的色散特性，特别是在高频段，橡胶分子链的松弛极化过程会对介电性能产生显著影响。

测微电极系统是设备的核心机械部件。平板电容器极片提供Φ25.4mm与Φ50mm两种规格，以适应不同尺寸与厚度的试样。极片间距调节范围不小于10mm，分辨率达到0.01mm，确保了试样厚度的精确控制。圆筒电容器作为标准变量器，其电容量线性度达到0.33pF/mm±0.05pF，长度可调范围为0-20mm，分辨率同样为0.01mm。这种高精度的机械加工与位移控制，保证了电容读数的溯源性。

控制单元以单片计算机为核心，实现了全数字化操作。系统内置了频率数字锁定功能，能够自动追踪并锁定谐振点，避免了人工调谐的主观误差。Q值量程分为30、100、300、1000四档，支持自动换档或手动换档，无论试样损耗大小，均能自动匹配最佳量程。此外，设备还保留了自动稳幅技术，确保在测试过程中激励信号的幅度恒定，进一步提升了测量重复性。

三、 性能参数详解

作为设备的核心指标，以下详细列出了GDAT-A型测定仪的关键技术参数，这些参数是评估设备能力的重要依据：

• 信号源类型：DDS数字合成信号源

• 频率覆盖范围：

  • 量程一：10KHz - 70MHz

  • 量程二：10KHz - 100MHz

  • 量程三：100KHz - 160MHz

• Q值测量范围：2 ～ 1023

• Q值量程分档：30、100、300、1000（支持自动换档与手动换档）

• 电感测量范围：4.5nH - 10mH（160MHz机型可达1nH - 140mH）

• 电容直接测量范围：1pF ～ 460pF（160MHz机型可达1pF - 25nF）

• 主电容调节范围：30pF ～ 540pF（160MHz机型为17pF - 240pF）

• 电容准确度：150pF以下 ±1.5pF；150pF以上 ±1%

• 频率指示误差：1×10⁻⁶ ± 1个字

• Q值合格指示预置功能范围：5 ～ 1000

• 平板电容器极片尺寸：Φ25.4mm、Φ50mm

• 平板电容器极片间距可调范围：≥ 10mm

• 平板电容器分辨率：±0.01mm

• 圆筒电容器分辨率：0.0033pF（线性可变）

• 圆筒电容器电容量线性：0.33pF/mm ± 0.05pF

• 圆筒电容器长度可调范围：0 ～ 20mm

• 夹具插头间距：25mm ± 1mm

• 夹具损耗角正切值：≤ 4×10⁻⁴（1MHz时）

• 工作环境条件：

  • 环境温度：0°C ～ +40°C

  • 相对湿度：< 80%

  • 电源：220V ± 22V，50Hz ± 2.5Hz

• 整机功耗：约 25W

• 外形尺寸：380mm × 132mm × 280mm (L×W×H)

• 净重：约 7kg



四、 硫化橡胶行业的深度应用

GDAT-A测定仪在硫化橡胶产业链中具有不可替代的作用，其应用场景贯穿了从基础研发到终端质检的全过程。

在新型橡胶材料研发领域，科研人员利用该设备研究不同配方对介电性能的影响。例如，在开发用于电动汽车高压连接器的硅橡胶绝缘材料时，需要严格控制其介电常数以保证阻抗匹配，同时降低介质损耗以减少发热。通过改变填料种类（如添加白炭黑、钛白粉或导电炭黑），并利用GDAT-A在不同频率下进行测试，可以建立起填料含量与介电性能之间的构效关系，从而筛选出最优配方。

在老化与寿命评估方面，硫化橡胶在长期受热、受潮或紫外线照射下，其分子链会发生断裂或交联，导致介电性能发生变化。GDAT-A可用于监测橡胶在加速老化试验前后的tanδ值变化。通常情况下，橡胶老化会导致极性基团增多，进而引起介质损耗上升。通过跟踪这一指标的演变，可以建立橡胶绝缘寿命的预测模型。

在电线电缆与绝缘子制造行业，橡胶作为绝缘层或护套材料，必须具备优异的介电性能。GDAT-A能够对进厂原料进行批次抽检，确保每一批橡胶料的ε和tanδ都在设计公差范围内，从而避免因材料缺陷导致的电缆击穿事故。特别是对于矿用电缆、船用电缆等特种电缆，其对绝缘材料的耐电压与耐漏电要求极高，介电性能测试是必不可少的一环。

五、 跨领域的材料测试拓展

虽然设备主要针对硫化橡胶，但其基于GB/T 1409标准的通用测量原理，使其同样适用于其他非金属材料的介电性能表征。

在电子陶瓷与复合材料领域，GDAT-A可用于测量微波介质陶瓷的介电常数，这对于设计滤波器、谐振器等射频元件至关重要。陶瓷材料的介电常数直接决定了器件的尺寸与频率选择性。

在食品与农业科学中，水的介电常数远高于干物质。利用这一特性，可以通过GDAT-A测试谷物、种子的介电常数，间接推算其含水率。这种方法无需破坏样品，且响应速度快，非常适合粮库的在线监测。

在生物医疗材料研究中，人体组织的介电特性与其生理状态密切相关。GDAT-A可用于测量仿生材料或生物相容性聚合物的介电响应，为开发可植入式医疗器械或生物传感器提供数据支持。

六、 操作规范与试样制备

为了确保测试数据的准确性与可比性，必须严格遵守GB/T 1693-2007标准中关于试样制备与操作环境的规定。

试样制备是测试成功的第一步。硫化橡胶试样应为圆形或方形平板，厚度通常在1mm至4mm之间。试样表面必须平整、光滑，无气泡、裂纹及杂质。对于厚度小于1mm的薄型橡胶，建议采用多层叠加的方式测试，以消除边缘效应的影响。试样的直径或边长应不小于50mm，以确保能完全覆盖平板电容器的极片。

电极处理是影响测试结果的关键。标准推荐采用接触式电极，如使用退火铝箔或导电银漆。铝箔电极需用极少量的凡士林或硅油作为粘接剂，并用滚压法排除气泡，确保铝箔与试样表面紧密接触，无气隙。气隙的存在会引入测量误差，导致测得的介电常数偏低。

环境条件控制同样重要。测试应在温度为23°C±2°C、相对湿度为50%±10%的标准环境下进行。测试前，试样需在标准环境中放置至少3小时（最好16小时以上），以消除热历史和吸湿差异带来的影响。

操作步骤应遵循：开机预热→校准（清零）→放置试样→调节频率至设定值→调节主调电容寻找谐振点→读取Q值与电容值→更换试样重复测试。整个过程应避免手部直接接触试样表面，以免引入静电或油污污染。

七、 设备维护与精度保持

作为精密机电一体化仪器，GDAT-A的日常维护对于保持其长期稳定性至关重要。

机械部件维护：测微电容器是精密机械结构，严禁在振动大或含有腐蚀性气体的环境中使用。每次使用后，应将平板电容器极片擦拭干净，并涂抹少量防锈油。不得自行拆卸测微杆，以免破坏其0.01mm的分辨率精度。定期检查平板电容器的两极片平行度，误差不应超过0.02mm。

电气性能核查：建议定期使用标准电容箱对圆筒电容器的线性度进行校验。在0-20mm的调节范围内，每隔1mm测试一点，确保其电容变化率符合0.33pF/mm的线性指标。

软件与数据管理：虽然设备以硬件为主，但配套的计算机软件（如有）需定期备份数据。测试数据应包含试样编号、厚度、测试频率、环境温度湿度、ε和tanδ值等信息，以便于追溯与分析。

八、 行业发展趋势与技术展望

随着电气绝缘材料向高耐压、薄层化、高频化发展，对介电性能测试技术提出了更高要求。未来的测定仪将不仅仅局限于测量ε和tanδ，还将向多物理场耦合测试方向发展。例如，将GDAT-A与高低温试验箱联用，实现从-70°C至+300°C宽温域下的介电谱测试，以模拟橡胶材料在极寒或酷热环境下的真实工作状态。此外，结合人工智能算法对海量测试数据进行深度学习，有望实现对橡胶硫化程度、填料分散度的无损快速评估，从而进一步提升生产效率与产品质量。

综上所述，北广精仪GDAT-A型测定仪凭借其符合GB/T 1693-2007标准的严谨设计、高频谐振法的技术优势以及宽频带高精度的测量能力，已成为硫化橡胶及高分子材料介电性能研究不可或缺的工具。无论是在科研院所的基础研究，还是在工厂车间的质量控制，该设备都能提供可靠、准确、可追溯的测试数据，助力中国橡胶工业向高性能、高可靠性方向迈进。
