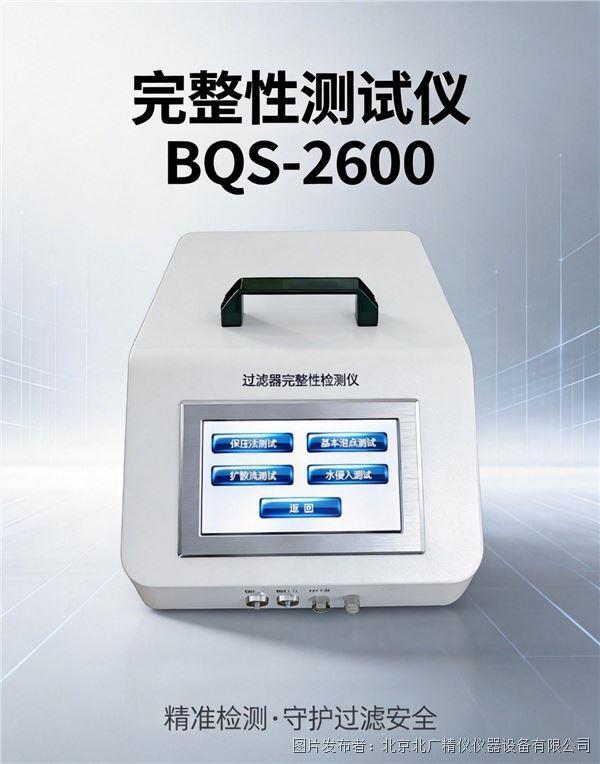

北广精仪泡点仪完整性测试仪

产品介绍

  在制药、生物技术、微电子及食品饮料等对流体洁净度有极高要求的行业，过滤器的完整性是保障最终产品安全、防止微生物与颗粒污染的关键屏障。过滤器完整性测试，特别是以“泡点测试”为核心的测试方法，已成为相关生产工艺中强制性的质量控制环节。本文旨在对一款集成多种测试方法的泡点仪完整性测试仪进行全面、系统的技术解析。文章将深入探讨其测试原理（涵盖泡点法、扩散流法、保压法、水浸入法等）、核心设计理念、智能化控制与数据完整性保障系统、详细性能参数、标准化操作流程、维护要点以及其在整个过滤系统生命周期管理中的应用价值。

  过滤技术是现代工业，尤其是无菌工艺中的基石。无论是注射剂的无菌过滤、细胞培养液的除菌，还是高纯化学品的精制，都需要依赖性能可靠的过滤器。然而，过滤器在制造、运输、安装、灭菌及使用过程中，均存在膜丝破损、密封圈失效或安装不当的风险。这些缺陷即使微小，也可能成为微生物或颗粒污染物穿透的通道，从而导致整批产品报废，甚至引发严重的安全事件。

  因此，在关键工艺步骤前后，对过滤器进行“完整性测试”已成为全球监管机构（如美国FDA、欧盟EMA、中国NMPA）及《药品生产质量管理规范》（GMP）的强制要求。完整性测试是一种非破坏性的离线或在线测试，用于确认过滤器的滤膜完整、安装正确，且能有效截留目标污染物。

  在众多测试方法中，泡点测试历史最久、原理最直观，其名称也常被用来指代整个完整性测试类别。而现代高性能的泡点仪完整性测试仪，早已超越单一的泡点测试，集成了扩散流测试、压力衰减（保压）测试、水浸入法测试等多种方法，成为一个功能全面的自动化测试平台。这类设备通过精密控制压力与流量，结合智能算法与数据管理系统，将复杂的测试流程标准化、自动化，显著提升了测试的可靠性、重复性及数据合规性，是保障过滤工艺安全与合规不可或缺的工具。

第一部分：过滤器完整性测试原理与标准方法深度解析

要理解泡点仪的设计，必须首先掌握其执行的各项测试方法的物理原理与标准依据。

1.1 泡点测试法原理

泡点测试是确定滤膜最大孔径和检测膜表面大缺陷的经典方法。

• 物理基础：测试前，滤膜需用某种液体（通常是水或醇类）完全润湿，液体在表面张力作用下填满所有膜孔。当在滤膜上游施加气体压力时，气体需要克服液体在毛细孔道中的表面张力才能将液体排出并形成气泡。

• 泡点压力：对于一个给定的液体和已知表面张力的毛细管，将液体从孔中排出所需的最小压力与毛细管的直径成反比。这个关系由杨-拉普拉斯方程描述。对于被润湿的滤膜，第一个气泡出现时所对应的气体压力，即为“泡点压力”。该压力值与膜的最大孔径直接相关。

• 测试与判定：在仪器操作中，气体压力从零开始缓慢增加。当压力达到泡点压力时，气体将首先从最大的孔道中突破，在下游观察到连续的气泡流（对于可直视的滤芯）或由仪器检测到气流速率的突然增加。仪器记录此压力值作为实测泡点值，并与该滤膜/滤芯生产商提供的标准泡点值或工艺验证中确立的合格下限进行比较。实测值高于合格下限，表明膜的最大孔径在可接受范围内，无过大缺陷。

1.2 扩散流测试法原理

扩散流测试比泡点测试更为灵敏，尤其适用于检测膜的整体完整性及较小缺陷。

• 物理基础：在低于泡点压力的测试压力下，润湿膜孔中的液体不会被整体排出。但溶解在液体中的气体会遵循菲克扩散定律，从高压侧（上游）通过液膜向低压侧（下游）扩散。

• 扩散流量：在恒定压力下，这种气体扩散会形成一个稳定、可测量的气体流量，称为“扩散流”。扩散流量与测试压力、膜的总面积、孔隙率、液膜厚度（与膜结构有关）以及气体的溶解度系数相关。对于结构确定的膜，在固定压力下，扩散流量应在一个预期的范围内。

• 测试与判定：仪器在设定的亚泡点测试压力下保持稳定，并精确测量下游的气体流量。如果滤膜存在缺陷（如裂缝、针孔），气体将主要通过缺陷处以黏性流动（体积流）形式大量通过，其流量远大于正常的分子扩散流量。仪器通过比较实测扩散流量与合格上限值进行判定。实测值低于合格上限，表明滤膜完整，无明显缺陷。

1.3 保压测试法原理

保压测试，又称压力衰减测试，是另一种常用的整体性测试方法，特别适用于疏水性滤芯（难以用水润湿）或测试系统上游体积较大的情况。

• 物理基础：在保压测试中，系统被加压至一个设定的测试压力并保持稳定。理想情况下，在一个封闭、完整、无泄漏的系统中，压力应保持不变。

• 压力衰减：然而，由于以下原因，压力会随时间缓慢下降：

  1. 气体扩散：如上所述，溶解气体通过润湿膜孔的扩散。

  2. 系统压缩：压力下，管路和滤壳的轻微弹性形变。

  3. 温度变化：环境温度的微小波动。

  4. 真实泄漏：如果存在膜缺陷或系统密封泄漏，气体将流失，导致额外的、更快的压力下降。

• 测试与判定：仪器在达到测试压力后，关闭进气阀，进入“保压”阶段，并在规定的时间间隔内精确监测系统压力的下降值。通过比对实测的压力衰减值与基于滤芯特性、系统体积和测试时间计算出的合格上限值进行判定。压力下降值低于合格上限，则测试通过。此方法无需测量下游流量。

1.4 水浸入法测试原理

水浸入法是专为疏水性气体过滤器设计的完整性测试方法，例如用于发酵罐进气、排气除菌的疏水性聚四氟乙烯滤芯。

• 物理基础：疏水性滤膜不能被水自发润湿。当在干燥的疏水膜一侧施加水压时，水需要克服其表面张力才能侵入膜孔。存在一个“水侵入压力”，低于此压力，水无法进入膜孔。

• 水侵入流量：在设定的测试压力下（通常低于水侵入压力但高于扩散流测试压力），水会缓慢地通过膜孔表面的缺陷或沿膜材料与支撑层的界面渗入。仪器测量的是在恒定压力下，单位时间内水渗入膜结构所引起的气体侧压力的微小变化或置换出的气体体积，并将其换算为等效流量。

• 测试与判定：与水浸入测试的合格标准通常也是一个流量上限。实测的水侵入值低于该上限，表明疏水膜保持了良好的疏水性和完整性，能有效阻隔液态水和水携带的微生物。

泡点仪完整性测试仪集成了以上所有方法，用户可根据过滤器类型、润湿性、工艺位置及标准要求，选择最合适的一种或多种方法进行测试。

第二部分：泡点仪完整性测试仪的系统架构与核心性能

一台先进的泡点仪是一个集精密气路控制、高精度传感、智能计算与数据管理于一体的复杂系统。

2.1 整机系统架构概述

1. 气源处理与压力生成模块：内置或外接洁净干燥的压缩空气或氮气源，通过精密调压阀、电磁阀和泵（如需）产生和调节测试压力。

2. 核心传感模块：包含高精度的压力传感器和流量传感器，用于实时监测系统压力与上下游气体流量，是测试数据的来源。

3. 中央控制与计算模块：通常以工业级微处理器或PLC为核心，运行控制算法，处理传感器信号，执行测试逻辑，并管理人机交互。

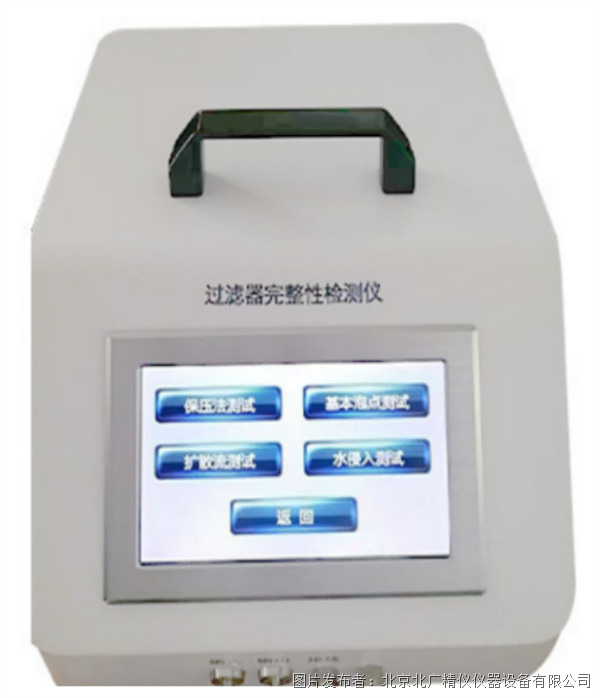

4. 人机交互模块：大尺寸彩色触摸屏，提供图形化操作界面，用于参数设置、测试启动、过程监控和结果查看。

5. 数据存储与输出模块：内置存储器，支持USB、RS232等接口，用于保存测试数据、方案配置，并连接打印机或上位机系统。

6. 气路接口与管路：配备快速接头，用于连接被测过滤器。气路设计需最大限度减少死体积，确保压力响应速度和测试精度。

2.2 详细性能参数与技术指标

以下参数基于文档内容进行归纳和阐述，展现了设备的核心技术能力。

2.2.1 电源与通用规格

• 电源输入：支持宽电压输入，范围通常为100-240V AC，兼容50/60Hz电网，适应性较强。整机功耗相对较低，例如在120瓦左右。

• 操作环境：设备在温度5℃至40℃，相对湿度10%至80%（非冷凝）的环境中可稳定工作。这覆盖了大多数实验室和洁净区环境条件。

• 物理特性：设计紧凑，尺寸通常约为宽240mm、深320mm、高400mm，重量在10公斤左右，便于在实验台或移动小车上放置。

2.2.2 压力控制与测试范围

• 操作压力范围：设备的压力发生与控制能力覆盖从100毫巴到10,000毫巴（约合150psi）。这个范围足以满足从低泡点滤膜到高泡点滤芯，以及水浸入法等测试的压力需求。

• 压力单位：仪器支持多种压力单位显示与设定，包括毫巴、千帕、psi、千克力每平方厘米，方便不同使用习惯和标准的要求。

• 测试精度：

  • 泡点测试精度：可达±50毫巴。高精度的压力测量是准确判定泡点的关键。

  • 扩散流测试精度：可达±4%。确保对小流量扩散气体的准确测量。

  • 水浸入法测试精度：可达±0.02毫升。对于测量微小的水侵入量至关重要。

  • 净体积测试精度：可达±4%。用于在测试前准确计算测试系统上游的气体体积，是保压测试和扩散流测试计算的基础。

2.2.3 测试功能覆盖

设备集成了全面的测试方法：

• 泡点测试系列：支持手动泡点测试（操作者观察）、基本泡点测试（自动判定）、增强泡点测试（结合压力与流量变化进行更精确的自动判定）。

• 扩散流测试：在设定压力下测量扩散气体流量。

• 保压测试：测量系统在恒压下的压力衰减值。

• 水浸入法测试：专用于疏水性气体过滤器的测试。

• 扩展测试能力：还支持超滤膜包或超滤柱等切向流过滤系统的完整性测试，展现了功能的广泛性。

2.2.4 测试范围

• 泡点测试范围：可检测的泡点值范围在100至8000毫巴之间。

• 扩散流测试范围：可测量的扩散流量范围在1至1000毫升/分钟之间。

• 水浸入测试范围：可测量的水侵入流量范围在0.01至100毫升/分钟之间。

2.2.5 设备适用性

• 过滤器类型：适用于对称与非对称结构的滤膜。

• 过滤器形式：兼容针式过滤器、囊式过滤器、平板过滤器、筒式过滤器（支持多芯滤筒，如不超过12芯的20英寸滤筒）、超滤膜包/柱以及其他各种不规则形状的过滤器。

2.2.6 数据存储与连接

• 历史记录容量：内置存储器可保存大量测试记录，例如容量高达30万条，满足长期数据追溯的需求。

• 用户与方案管理：支持多用户账号管理（如1000个），并具备分级权限控制。可预存大量测试方案（如1000组），实现快速调用。

• 显示与接口：配备大尺寸彩色触摸屏（如10英寸）。提供丰富的物理接口，包括RS232串行端口、USB端口。支持无线通讯功能。可根据需要选配模拟量输入输出（如4-20mA）或其他工业总线接口（如RS485），便于集成到自动化生产线或中央监控系统中。

第三部分：智能化、合规性与数据完整性设计

现代泡点仪的先进性不仅体现在硬件参数上，更体现在其软件与系统设计中对“数据完整性”和“操作合规性”的深刻理解和实现。

3.1 智能化人机交互

• 图形化触摸界面：大尺寸高分辨率触摸屏提供直观的中英文双语操作界面。测试流程以向导式步骤呈现，关键参数（实时压力、流量、时间、测试状态）动态显示，降低了操作人员的培训门槛和误操作风险。

• 测试方案管理：用户可以为不同类型的过滤器、不同的工艺位置创建并存储独立的测试方案。方案中包含滤器标识、测试方法、测试压力、合格标准、上下游体积等所有参数。日常测试时，只需选择对应方案即可，确保了测试条件的高度一致性，避免了手动输入的差错。

3.2 数据完整性保障体系

这是满足制药行业GMP和FDA 21 CFR Part 11电子记录法规要求的核心。

• 审计追踪：仪器自动、连续地记录所有与测试数据和系统配置相关的操作事件。这包括但不限于：用户登录/登出、测试方案的创建/修改/删除、测试的执行/中止/重测、测试结果的删除、系统时间的修改等。每条审计追踪记录包含时间戳、执行用户、操作描述。这些记录以安全格式存储，不可被操作人员修改或删除，存储时间可长达数年（如5年以上），为质量审计提供不可篡改的证据链。

• 电子签名：支持在关键操作（如批准测试方案、确认超限结果、最终批准测试报告）时使用电子签名。电子签名与特定用户账号绑定，并记录在审计追踪中，实现了与手写签名同等的法律效力和可追溯性。

• 多级用户权限管理：建立分级的用户角色，如操作员、工程师、管理员、质检员等。不同角色被授予不同的权限，例如操作员只能执行已批准的测试方案，不能修改标准；工程师可以创建和修改方案；管理员负责用户账户管理；质检员可以复核和批准数据。这种权限分离符合质量管理中的“职责分离”原则。

• 数据存储与导出：测试产生的所有数据，包括原始传感器读数、中间计算值、最终结果、测试曲线图谱等，均被完整保存。支持通过USB接口导出这些数据，便于进行离线分析、长期归档或上传至更高级别的实验室信息管理系统或质量管理系统，确保数据在整个生命周期内的可获取性。

3.3 系统可靠性与扩展性

• 长距离测试能力：通过优化气路控制和传感器算法，设备允许的气路连接管长度可延长至100米。这使得仪器可以安装在控制室等环境良好的位置，远程对位于洁净区、高温或潮湿区域的过滤器进行测试，既保护了仪器，也方便了操作。

• 坚固的工业设计：设备外壳的正面防护等级可能达到IP65，意味着防尘且可防止低压水柱喷溅，能够耐受洁净区定期的清洁和消毒程序。

• 丰富的工业接口：除了标准接口，提供多种可选的工业通信协议和模拟量接口，使泡点仪能够轻松集成到全自动的在线灭菌后测试系统、分布式控制系统或工厂制造执行系统中，实现测试指令的自动接收和结果的自动上报，支持无人化、连续化生产。

第四部分：标准测试操作流程与最佳实践

正确的操作是获得有效、合规测试结果的保证。以下以典型的筒式过滤器测试为例，简述流程。

4.1 测试前准备

1. 过滤器润湿：根据滤膜材质，使用指定的润湿液体（如水、酒精/水混合液、工艺相关溶剂）对过滤器进行完全润湿。确保所有膜孔被液体填充，无气体残留。润湿后需用洁净空气吹扫，去除过滤器外壳和管路中积存的游离液体，但保持膜孔湿润。

2. 系统组装与连接：将润湿后的过滤器正确安装在工艺管路或测试夹具上。使用仪器配套的管路，通过快速接头将过滤器的上游侧与泡点仪的测试口可靠连接。如果测试扩散流或保压，需确保下游侧开放或连接至仪器的下游测量口。

3. 仪器准备：开启泡点仪电源，进行自检。操作员使用个人账号登录。在仪器上选择或创建对应的测试方案，准确输入或确认过滤器信息、润湿液类型、测试方法、合格标准、系统上游体积等参数。

4.2 测试执行

1. 启动测试：确认参数无误后，启动测试程序。仪器将自动执行预设的测试序列。

2. 过程监控：对于泡点测试，仪器自动加压，监测气流。操作员可通过观察窗（如果可见）或屏幕上的流量曲线观察气泡点。对于扩散流/保压测试，仪器加压至设定点并稳定后，开始测量流量或压力衰减。

3. 自动判定：测试完成后，仪器自动将实测值（泡点压力、扩散流量、压力衰减值、水侵入量）与方案中预设的合格标准进行比较，给出“通过”或“失败”的明确结论，并显示在屏幕和打印报告中。

4.3 测试后处理与数据管理

1. 结果复核：操作员和授权质检人员复核测试结果和曲线。

2. 电子签名：确认无误后，执行电子签名批准该测试记录。

3. 系统复位：释放系统压力，断开测试管路。对仪器和管路进行必要的清洁和存放。

4. 数据归档：定期将测试数据连同审计追踪日志导出，进行安全备份和归档，以满足法规对数据保存期限的要求。

第五部分：应用场景与行业价值

泡点仪完整性测试仪的应用贯穿于过滤系统的全生命周期。

• 安装后使用前测试：确认新安装的过滤器本身完好，且安装过程正确无误，无泄漏。

• 灭菌后使用前测试：在在线或离线蒸汽灭菌后，验证高温高压没有对滤膜或密封件造成损伤。这是无菌生产中最关键的测试点之一。

• 批次间测试/周期性测试：对于重复使用的过滤器，在每批产品生产前后或定期进行测试，确保其性能持续可靠。

• 产品调查与偏差处理：当产品检测出现微生物污染等异常时，对相关过滤器进行紧急测试，以快速判断或排除过滤器是否为污染源。

• 工艺开发与验证：在工艺研发阶段，使用泡点仪评估不同过滤器的性能，确定其工艺参数，并为商业生产制定合理的合格标准。

适用行业广泛：

• 制药与生物技术：注射液无菌过滤、细胞培养液/培养基除菌、缓冲液过滤、工艺气体（压缩空气、氮气、二氧化碳）除菌、病毒清除验证、WFI系统。

• 医疗器械：隐形眼镜护理液过滤、透析液过滤、清洗用水过滤。

• 食品饮料：啤酒、葡萄酒、果汁、调味品的冷除菌过滤、工艺用水处理。

• 微电子：超纯水、光刻胶、高纯化学试剂的颗粒过滤。

结论

泡点仪完整性测试仪已从单纯的检测工具，演进为保障工艺安全、确保数据合规、支持智能制造的综合性质量控制节点。其价值不仅在于提供准确的“通过/失败”判定，更在于其生成的每一份数据都承载着完整的审计追踪，构成了产品质量可追溯体系中的坚实一环。

深入理解其多方法测试原理，熟练运用其智能化与合规性功能，严格遵循标准操作流程，是每一位相关领域技术人员确保过滤工艺可靠性、应对严格质量审计的必备技能。随着工业4.0和连续制造的发展，集成度更高、自动化更强、数据分析更智能的完整性测试设备将继续演进，为提升各行业的生产质量与安全水平提供持续的技术支撑。
