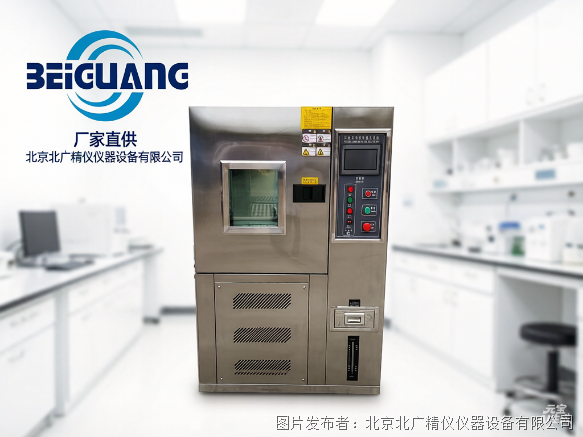

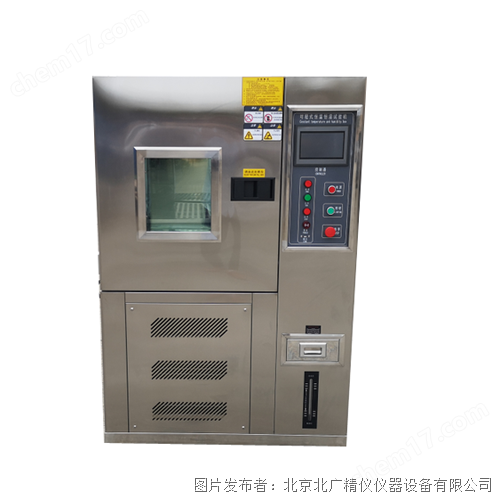

北广精仪 可编程恒温恒湿试验箱BG-1000L

产品介绍

  在现代工业产品的可靠性验证、材料科学研究及品质控制流程中，环境模拟测试扮演着至关重要的角色。可编程恒温恒湿试验箱，作为实现温度与湿度两大关键环境参数精确模拟与程序化控制的专用设备，其技术水准与性能稳定性直接关系到测试结果的准确性与权威性。

第一章 设备概述与核心价值

可编程恒温恒湿试验箱，其核心功能在于在一个密闭的箱体空间内，通过先进的制冷、加热、加湿、除湿及空气循环系统，模拟出自然界或使用环境中可能遇到的、从低温低湿到高温高湿的各种复杂气候条件。与传统的恒定式试验箱不同，“可编程”特性赋予了它执行复杂、循环变化环境应力测试的能力，用户可以通过控制器预设多段温度、湿度值及其持续时间，设备将自动运行，精确复现预定的温湿度变化曲线，从而加速暴露产品在长期使用中可能因环境变化而引发的潜在缺陷。

该设备广泛应用于电工电子、汽车零部件、航空航天、材料科学、化工、光伏、生物医药、包装材料等多个领域。例如，在电工电子行业，用于测试产品在高温高湿环境下绝缘性能的劣化、金属部件的腐蚀或接触点的氧化；在汽车行业，用于验证零部件在寒冷启动、热带曝晒或昼夜温差循环下的功能与耐久性。其测试结果，是评估产品环境适应性、可靠性、预测使用寿命及指导产品设计与工艺改进的科学依据。

本文所详述的这款BG-1000L型号可编程恒温恒湿试验箱，其标称内容积为1000升，为中型测试设备，兼顾了较大的试样容纳能力与相对合理的实验室占地面积。它严格按照多项国内外基础环境试验方法标准进行设计与制造，旨在为用户提供稳定、可靠、精确的可编程气候环境模拟解决方案。

第二章 详尽技术规格与性能解读

本章节将完整呈现并详细解读设备的核心技术规格。所有性能参数均严格源自原始技术文档，未作任何改动，确保信息的准确性与客观性。

一、 基础规格

• 产品型号: BG-1000L

• 标称内容积: 1000L

• 工作室尺寸: 宽 1000mm × 深 1000mm × 高 1000mm

• 外形尺寸约: 宽 1450mm × 深 1300mm × 高 2100mm

• 设备重量: 约 350 KG

• 电源要求: AC 380V， 功率约 13 KW

解读：1000L的工作室容积为测试提供了灵活的空间，可同时容纳多个中小型试样或一个结构复杂的整机设备进行测试。合理的宽、深、高比例有助于箱内气流的均匀分布。设备重量和电源要求明确了安装现场对地面承重和电力配置的基础需求。

二、 性能参数

以下参数均在测试环境条件为“环境温度+5℃~+28℃、相对湿度≤85%、试验箱内无试样条件下”测得，并遵循GB/T 5170.2-2008（温度试验设备）及GB/T 5170.5-2008（湿热试验设备）的测试方法。

• 温度范围: 0℃ ~ +150℃

• 湿度范围: 20% ~ 98% 相对湿度（备注：湿度控制能力在温度25℃至85℃区间内实现）

• 温度波动度: ≤ 0.5℃ （注：按GB/T5170.2-1996表述，波动度为≤±0.25℃）

• 温度偏差: ±2.0℃

• 温度均匀度: ≤ ±2.0℃

• 升温时间: 平均升温速率约 3℃/min （从室温升至+150℃全程计算）

• 降温时间: 平均降温速率约 1℃/min （从室温降至0℃全程计算）

• 相对湿度偏差: ±2.0% RH

解读：

1. 温湿度范围：0℃至+150℃的温度范围覆盖了从常温、低温存储到高温老化的常见测试需求。20%~98%RH的宽湿度范围，结合25℃~85℃的可控温区，使得设备能够模拟从干燥到极度潮湿的绝大多数湿热环境。文档中附带的“温湿度可控制范围图”直观展示了在特定温度点可实现的湿度上下限，是进行试验方案设计时的重要参考。

2. 温度精度指标：

   • 温度波动度（≤0.5℃）：指在设备稳定运行时，空间内某一点温度在短时间内（如2分钟或10分钟）的上下波动幅度。该值越小，说明控温系统的短期稳定性越好，PID控制算法响应越灵敏。

   • 温度均匀度（≤±2.0℃）：指在设备稳定运行时，工作空间内各点（通常取9点或更多）在某一时刻的温度最大值与最小值的差值之半。该值反映了箱内空间温度场的均匀性，是决定同批试样是否处于相同温度环境的关键。±2℃的均匀度属于该类设备的常见性能水平。

   • 温度偏差（±2.0℃）：指设备稳定运行时，工作空间中心点（或各点平均）温度与设定温度之间的差值。它体现了控制系统的长期稳定性和传感器的测量准确性。

3. 升降温速率：平均升温3℃/min和降温1℃/min的速率，能够满足大多数恒定或交变湿热试验标准（如GB/T 2423.3, GB/T 2423.4）对温度变化速率的要求。对于需要更快变温速率的应用，则需要考虑选购快速温变试验箱。

4. 湿度偏差：±2.0%RH的湿度控制精度，能够确保湿热环境模拟的可靠性，对于评估材料吸湿性、电子器件凝露效应等测试至关重要。

三、 满足的试验标准

该设备的设计与性能旨在满足以下多项基础环境试验方法标准的要求：

• GB/T 2423.1-2008 (IEC 60068-2-1:2007) 低温试验方法 Ab

• GB/T 2423.2-2008 (IEC 60068-2-2:2007) 高温试验方法 Bb

• GJB 150.4-1986 低温试验

• GJB 150.3-1986 高温试验

• GB/T 2423.3-2006 (IEC 60068-2-78:2007) 恒定湿热试验方法 Cab

• GB/T 2423.4-2008 (IEC 60068-2-30:2005) 交变湿热试验方法 Db

• GJB 150.9-1986 湿热试验

解读：同时兼容国标(GB)、国军标(GJB)及国际电工委员会标准(IEC)，表明该设备具备较强的通用性和权威性，其测试数据可用于产品符合性认证、研发验证及质量评估等多个环节。标准中对负载（如“每立方米负载不大于35kg/m³钢的热容量”）和条件（如“湿热试验时无有源湿、热负载”）的备注，为用户正确放置试样提供了依据。

第三章 结构设计与核心系统深度剖析

优秀的性能源于严谨、可靠和优化的结构设计。BG-1000L试验箱在结构上充分考虑了保温隔热、空气循环、操作便利性及长期运行的稳定性。

一、 保温围护结构

• 箱体材质：外壁采用优质沙面不锈钢板，兼具美观与耐腐蚀性；内壁采用优质镜面不锈钢板，表面光洁，易于清洁，且不易吸附水汽，有利于湿度控制的稳定。

• 密封系统：箱门与观察窗采用耐高低温（-100℃ ~ +300℃）的专用密封条，设计寿命长达10年，确保整个测试周期内箱体的高密封性，防止内部环境与外界发生不必要的热湿交换，保证测试条件准确。

• 保温材料：采用硬质聚氨酯泡沫结合玻璃纤维的复合保温层。聚氨酯泡沫具有极低的导热系数，是高效的绝热材料；玻璃纤维则增强了结构强度并进一步阻隔热传导。这种组合确保了在高温或低温测试时，箱体外壳温度接近室温，节能且安全。

二、 空气调节通道与循环系统

高效、均匀的空气循环是保证箱内温湿度均匀度和波动度的物理基础。

• 循环风机：采用多翼离心式循环风扇。风扇叶轮由加强轴心与耐高低温的铝合金叶片构成，确保在长期高温高湿或低温条件下运行时，叶轮不变形、不锈蚀，保持动平衡。

• 气流组织：采用“水平扩散垂直热交换弧形循环”（FLOW THROW送风方式）。这种设计使气流在工作室中形成水平方向均匀扩散，再垂直通过试样架进行热湿交换，最后以弧形路径返回风机，形成科学、柔和且均匀的循环气流，有效避免了气流死角，提升了温湿度的均匀性。

• 可调风口：配备可调式侧吹出风口及护网回风口，用户可根据试样的大小、形状和摆放方式，对出风角度进行微调，以优化特定负载下的气流场。

三、 标准配置与人性化设计

• 观察窗：门上配备一个大型透明电热膜中空钢化玻璃观察窗。电热膜可防止玻璃在低温或高温高湿条件下表面凝露或结霜，确保在整个试验过程中都能清晰观察箱内试样状态。中空结构增强了隔热效果。

• 照明系统：箱内配备高效长寿节能灯，为检查和记录试样状态提供照明。

• 试样架：标配一层不锈钢样品架及4个挂钩。样品架每层设计承载为25kg（均布），且箱内试样累计总承载不超过100kg。这为用户放置不同规格的试样提供了灵活性。

• 引线孔：箱体左侧标配一个φ50mm的引线孔，方便用户在需要时，将试样通电的线缆或传感器线缆引出箱外，进行带电或在线监测测试。

• 移动性：设备底部安装4个移动脚轮，便于在实验室内进行短距离定位和调整。

第四章 制冷与空气调节系统核心技术

制冷系统是可编程恒温恒湿试验箱，尤其是实现低温功能的核心与能耗关键。本设备采用了一套成熟、高效且节能的设计方案。

一、 制冷工作原理与构成

• 工作方式：采用二级压缩制冷循环。当需要实现0℃及以下的低温时，单级压缩机的压缩比和效率会大幅下降。二级压缩将制冷过程分为高、低压两个阶段，由两台压缩机接力完成，有效降低了每台压缩机的负荷和排气温度，提升了在低温工况下的制冷效率、可靠性和系统寿命。

• 核心部件：

  • 压缩机：采用全封闭低噪音转子式压缩机，运行振动小，噪音低，可靠性高。文档配置清单中指明品牌为法国泰康，这是全球知名的压缩机品牌，以其高效稳定著称。

  • 蒸发器：采用翅片管式换热器，安装于箱体内部风道中。液态制冷剂在此处蒸发吸热，从而冷却流过翅片的箱内空气。在湿热工况下，蒸发器表面温度低于空气露点温度时，还能起到除湿器的作用，将空气中的水分析出。

  • 冷凝器：采用风冷式翅片管换热器，安装于设备背部或侧面的机械室。其作用是将压缩机排出的高温高压制冷剂气体的热量，通过轴流风机强制通风散到外界环境中，使制冷剂冷凝成液体。

  • 节流装置：采用膨胀阀+毛细管组合。膨胀阀能根据蒸发器出口的过热度自动调节制冷剂流量，使蒸发器能力得到充分利用，效率高。毛细管则作为辅助节流和系统平衡组件。膨胀阀品牌为丹麦丹佛斯，是行业内的顶级部件。

  • 板式热交换器：在复叠式制冷系统中，用于连接高温级和低温级制冷循环，进行高效的热交换。

• 制冷剂：采用环保混合工质R404a，其在高温级循环中使用；若为深低温型号，低温级则采用R23。文档特别指出两者臭氧耗损指数均为0，符合环保要求。

二、 智能控制系统

• 制冷机控制：控制系统能根据当前设定的温度与箱内实际温度的差值，自动计算热负荷，并智能调节制冷系统的运行状态（如压缩机的启停、电磁阀的通断），使其始终运行在能效比最佳的工况，实现节能运行。

• 能量调节：通过控制系统驱动电磁阀，切换蒸发器制冷回路，实现对制冷量的分档调节，避免“大马拉小车”，在部分负载时也能稳定控温，减少温度过冲和波动。

第五章 电气控制系统与可编程功能

本设备的核心大脑是其电气控制系统，它决定了设备操作的便捷性、控制的精确性以及程序运行的复杂性。

一、 控制器核心

• 型号：采用韩国TEMI（三元）TEMI880彩色触摸屏控制器。该控制器在环境试验设备领域应用普遍，以其稳定性和易用性受到认可。

• 显示器：5英寸彩色触摸屏，提供清晰的人机交互界面。

• 运行与设定方式：支持程序方式和定值方式。定值方式用于单一温湿度点的长时间稳定测试；程序方式则可实现复杂的可编程控制，是进行温度循环、湿热交变等测试的基础。设定通过全中文（或英文）菜单触摸屏输入，直观方便。

• 程序容量：

  • 最大可存储 10组 独立的测试程序。

  • 每组程序最大可编 120段 步骤。每段可独立设定目标温度、湿度、运行时间等。

  • 循环次数最大可设置为无限循环。这对于需要长时间进行重复应力筛选（ESS）或耐久性测试的应用至关重要。

二、 控制策略与精度

• 控制方式：

  • 温度/温湿度控制：采用BTC平衡调温控制/BTHC平衡调温调湿控制 结合 PID（比例-积分-微分） 算法，并具备抗积分饱和功能。PID参数可自整定，能有效克服箱体热惯性，实现快速、稳定且无超调的控制。

  • 冷量控制：采用DCC智能冷量控制，根据实时热负荷动态调节制冷系统输出，避免温度过冲和波动。

  • 电气控制：DEC智能电气控制优化了加热器、加湿器等执行元件的通断逻辑，延长其寿命并提高能效。

• 传感器：温度测量采用高精度的PT100铂金热电阻，湿度测量采用经典的干湿球法（通过测量两支PT100的温差来计算湿度）。PT100具有精度高、稳定性好、线性度优的特点。

• 分辨率：温度显示与设定分辨率达0.1℃，湿度达0.1%RH，时间设定最小单位为1分钟，满足了高精度测试的需求。

三、 数据记录与附属功能

• 曲线记录：控制器内置带电池保护的RAM存储器，可自动记录设备的设定值、采样值及对应时间。最大记录时间可达180天（采样周期60秒时），完整保存整个长期测试的过程数据，用于后续分析和出具报告。

• 智能诊断与保护：

  • 故障报警：具备完善的故障自诊断功能，发生异常时（如超温、缺水、压缩机过载等）会在屏幕显示明确的报警信息及处理提示。

  • 断电保护：恢复供电后，可选择是否从断点继续执行原程序，保证长时间测试的连续性。

  • 多重安全保护：设有可自由设定的上下限温度保护、独立于主控的硬件超温保护器，以及针对风机、压缩机、加湿器等关键部件的过热、过流、缺水等保护，构建了多层次安全防护网。

第六章 加湿、除湿与供水系统（湿热型）

实现精确的湿度控制，依赖于一套独立且可靠的加湿与除湿系统。

一、 加湿系统

• 加湿方式：采用外置可拆卸锅炉加湿。这种方式通过电加热管将水加热沸腾产生纯净蒸汽，再通过管道将蒸汽注入箱内空气进行加湿。其优点是加湿速度快，蒸汽纯净不含杂质，对箱内空气状态扰动小，且便于维护清洁。

• 控制与安全：加湿加热器采用不锈钢铠装加热管，由SSR（固态继电器）进行无触点脉冲调宽控制，响应快、寿命长。系统配备水位控制装置、防干烧装置、沉淀物收集装置和液位观察窗，从源头杜绝了干烧风险，并方便用户维护。

二、 除湿原理

除湿主要通过制冷系统完成。当需要降低湿度时，控制系统指令制冷系统工作，使蒸发器（此时作为除湿器）表面温度降低到低于箱内空气的露点温度。当潮湿空气流过低温的蒸发器翅片时，水分便凝结在翅片上并排出箱外，从而实现除湿。

三、 供水系统

• 水源：配备一个手提式50L可拆卸补给水箱，置于设备正面抽屉中，方便加水。采用水泵提升供水。

• 水质要求：对供水电阻率有明确要求（≥500Ω·m）。这意味着必须使用去离子水、纯净水或蒸馏水。高纯度水可极大程度地减少水垢在加湿锅炉、传感器和水管中的沉积，保证加湿效率、测量精度和设备长期稳定运行。设备也可选配纯水装置（文档中品牌为台湾优尼克），自动制备符合要求的纯水。

第七章 安全保护装置详解

安全是设备设计的首要原则。该试验箱构建了覆盖制冷、加热、加湿、电气及整机的全方位安全保护系统。

• 制冷系统：包括压缩机过热、过流、超压保护及冷凝风机过热保护，确保压缩机在异常工况下及时停机。

• 加湿系统：具备加湿管干烧保护、水位异常（过低/过高）保护及供水超时保护，确保加湿过程安全。

• 试验箱本体：设有可调式超温保护（用户可设）、风道极限超温保护（硬件固定值）和风机电机过热保护。

• 电气系统：具备总电源相序和缺相保护（对三相电源）、过载及短路保护、漏电保护等。

• 智能防护：系统还能监测因箱门多次异常开启导致的制冷系统负载剧增，并触发报警保护，防止压缩机液击等故障。

第八章 安装、使用条件与配置清单

一、 安装与使用条件

为确保设备性能并延长使用寿命，用户需保证以下条件：

• 安装场地：地面平整，通风良好；远离强烈振源、强电磁场、易燃易爆腐蚀性物质及粉尘。设备四周需预留足够的维护与散热空间（如前≥60cm，后≥90cm，左右≥60cm，顶部≥120cm），具体尺寸参照文档图示。

• 环境条件：设备运行环境温度建议在5℃~35℃，相对湿度≤85%。过于恶劣的环境会影响设备的制冷效果和控温精度。

• 水源：若使用纯水机，需提供符合生活饮用水标准的自来水，流量≥200kg/h，压力0.1~0.25MPa。

二、 核心部件配置清单

配置清单体现了设备的核心部件选型，是衡量设备稳定性和耐用性的重要参考。本设备关键部件采用了业内认可的优质品牌：

• 控制系统：韩国TEMI触摸屏控制器。

• 电气元件：交流接触器、热继电器、中间继电器、时间继电器等主要采用台湾阳明品牌，保障电路控制可靠性。

• 超温保护：采用日本RKC独立超温保护器，提供双重安全保险。

• 传感器：温度传感器为台湾产PT100铂电阻。

• 加热与加湿器：加热器（镍铬合金电热丝）与加湿器为台湾隆星品牌。

• 风路系统：循环风机（台湾雨田）、风轮（台湾尚昱），保障长期稳定气流。

• 制冷系统：压缩机（法国泰康）、冷凝器、膨胀阀与干燥过滤器（丹麦丹佛斯）、电磁阀（日本SAGINOMIYA）、制冷剂（美国杜邦）。

• 水路组件：水泵（国产邓元）、纯水装置（台湾优尼克）。

• 视窗：多层真空玻璃（香港庆强），保证清晰观察与良好保温。

第九章 应用领域拓展与选型思考

基于上述技术规格，BG-1000L可编程恒温恒湿试验箱能够胜任的测试应用远不止于简单的存储试验。其可编程特性使其能够执行复杂的可靠性强化测试。

• 温度循环测试：模拟昼夜温差、季节变化或设备开关机导致的温度冲击，用于发现材料热膨胀系数不匹配、焊点疲劳、芯片封装缺陷等。

• 湿热老化测试：恒定湿热用于评估材料吸湿性、绝缘性能长期退化；交变湿热（在高温高湿和低温高湿间循环，通常伴有凝露）则能加速模拟热带气候环境，对产品造成更严酷的应力，常用于发现金属腐蚀、电解迁移、PCB分层等问题。

• 复合应力测试：在温湿度循环的基础上，结合设备引线孔外接的振动台或电源，可进行温度-湿度-振动三综合应力测试，更真实地模拟产品在运输或使用中面临的多重环境。

• 筛选测试：通过设计特定的温湿度循环剖面（如HASS/HASA），在生产线对产品进行筛选，提前剔除具有潜在缺陷的早期失效产品，提高出厂产品的可靠性。

在选型时，用户需结合自身需求考虑：测试标准的要求（温湿度范围、变化速率）、试样尺寸与功率（决定内箱容积和负载）、测试的频繁程度与时长（关乎设备耐用性要求）、实验室的安装条件（电源、空间、水源）以及长期的维护成本。一份详尽、透明且部件品牌明确的技术规格书，是进行客观评估和对比的重要基础。

第十章 售后服务与技术支持保障

设备的长期稳定运行离不开可靠的技术支持与服务保障。原厂商承诺：

1. 质量保证：在遵守使用规则的前提下，自发货之日起提供一年免费保修，并负责终生维修服务。

2. 快速响应：接到报修后15分钟内电话回复，若无法远程解决，48小时内派专业维修人员上门处理，最大限度地减少设备故障对用户工作的影响。

3. 持续支持：长期免费提供产品使用、维护及技术咨询。保修期外，持续以合理的价格供应原厂零配件。

4. 专业能力：不仅服务于自有品牌设备，还具备对其他厂家（包括进口品牌）环境试验设备进行维修、改造、升级和长期维护的能力，展现了其深厚的技术实力。

结语

总而言之，一款优秀的可编程恒温恒湿试验箱，是精密的机械结构、高效的制冷系统、智能的控制逻辑和严格的制造工艺的集大成者。本文所深入解析的BG-1000L型号，通过其详实的技术参数、清晰的系统构成、知名的核心部件配置以及完善的服务承诺，展现了一款成熟可靠的工业级环境测试设备的全貌。它不仅能满足GB、IEC、GJB等一系列严格的测试标准要求，其可编程的灵活性更能为产品的可靠性设计、质量验证与失效分析提供强大而精确的环境模拟手段。在选择此类设备时，深入理解其技术规格背后的含义，并将其与自身具体的测试需求、实验室条件及长期运营成本相结合，才能做出最合适的选择，从而为产品质量与可靠性保驾护航。
