应用案例丨宇泰科技交换机应用于深圳地铁轨道交通14号线共建管廊综合监控系统项目

供稿:深圳市宇泰科技有限公司

  • 关键词:宇泰科技,地铁,工业交换机
  • 摘要:深圳地铁轨道交通14号线共建管廊综合监控系统项目由中国能建南方建投和葛洲坝集团联合承建,长13.62公里,位于坪山区坪山大道段,涵盖13个综合井和5座简易综合井,分7个盾构区段,管廊隧道横断面全线内径6米,外径6.7米。

01项目需求

现场设备主要包括交换机、摄像头、无线AP、PC、座机、门禁、服务器、结构健康检测、火灾图像报警、PLC、显示屏等设备。该项目中主要使用我司工业级千兆和万兆环网交换机产品,实现现场网络设备的通信,经过网络部署实现深圳地铁14号线坪山区坪山大道段13.62公里各类网络产品互联互通,在监控中心进行统一管理。


02解决方案

1、解决方案简述

宇泰根据现场客户的网络规划和部署需求,采用底层千兆环网,主干万兆环网的网络结构,确保整个网络的稳定和通畅,其中在7个间隔层的主ACU柜每个部署一台UT-63424GC-24GT-4XGP组成主干万兆环网联通到监控中心,下层87台UT-62028GC-24GT4GB分成7个环,分别通过千兆光口与63424GC的万兆2个万兆光口组成千兆环网,通过以上组网方式将主ACU和子ACU的所有接入设备数据传输到监控中心。


2、方案优势

●接入走千兆环网,主干走万兆环网,保证有充足的网络带宽;

●支持支持STP/RSTP和MSTP协议,ERPS协议和UT-Ring协议,提供高可靠性冗余;

●支持宽温工作,工作温度范围为:-40℃~ 75 ℃;

●管廊飞尘较多,环境苛刻,提供IP40防护等级;

●网络管理软件,便于简单的管理和维护。


03应用效果

  1. 监控中心

    640 (10).jpg


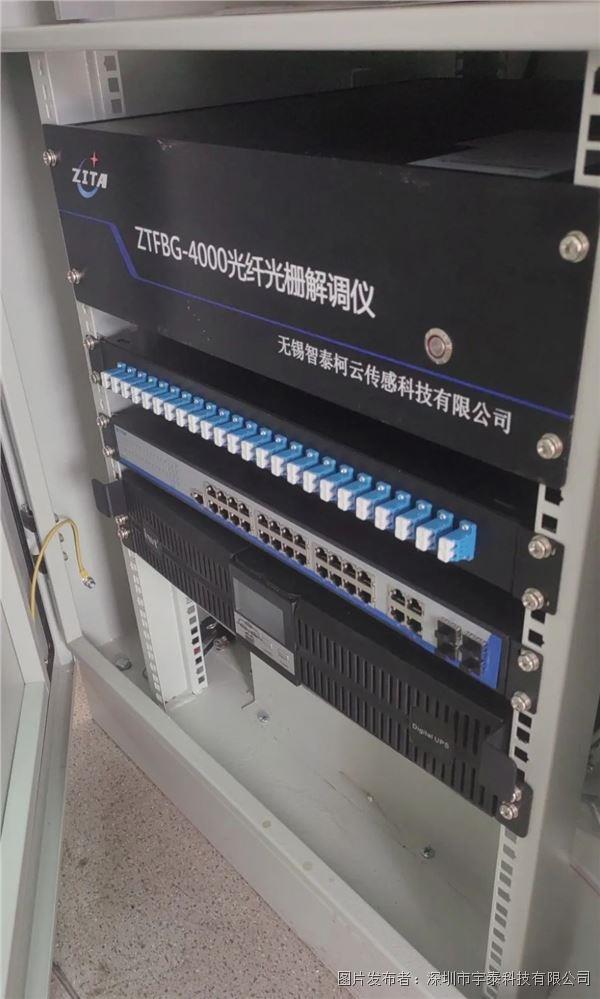

  2. ACU控制柜

    640 (11).jpg

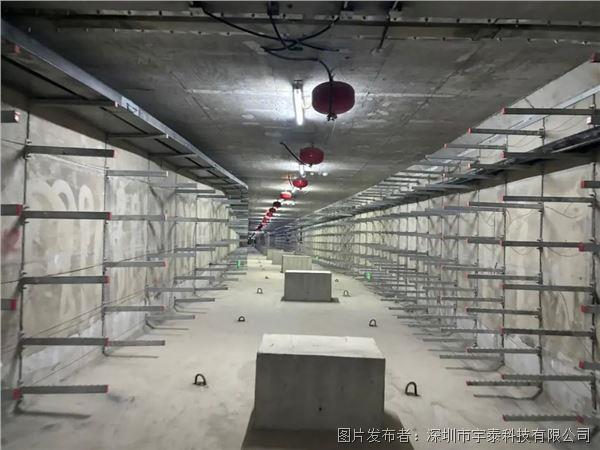

    3.管廊通道

640 (12).jpg


04相关应用产品

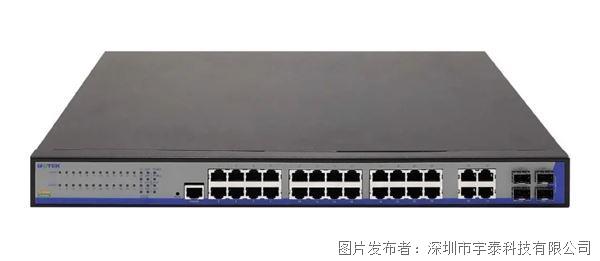

UT-63424GC系列

万兆网管型以太网交换机

640 (13).jpg

●支持24路千兆以太网口/8路SFP接口(Combo)+4路10Gbps SFP+接口10Gbps SFP+接口支持万兆/千兆自适应

●支持千兆SFP接口web可选100Base-FX、1000Base-X模式类型配置

●支持PIM-SM,IGMP Snooping过滤多播封包

●支持IEEE 802.1Q VLAN便于简易网络规划

●支持QoS的8个队列映射增加网络稳定性

●支持Ring、ERPS、STP/RSTP/MSTP网络冗余,防止广播风暴

●支持SNMPv1/v2c/v3,确保网络安全管理

●支持链路聚合(静态汇聚/LACP),优化网络带宽

●支持访问控制列表(ACLIPV4/IPV6)增强灵活度及网络管理安全性

●支持端口镜像功能,便于在线调试

●支持端口限速、广播风暴抑制、组播风暴抑制、未知单播风暴抑制确保网络稳定性

●支持RMON,用于高效灵活的网络监控

●支持VLAN,可简化网络规划

●支持环路检测,有效消除端口环路造成的影响

●支持SFP DDM进行光纤诊断和故障排查

●支持日志管理

●支持3层交换功能(静态路由/RIP/OSPF/VRRP)

●支持电源、端口异常状态指示灯告警功能

●支持宽温工作,工作温度范围为:-40℃~75℃

●支持IP40防护,无风扇,机架式安装设计

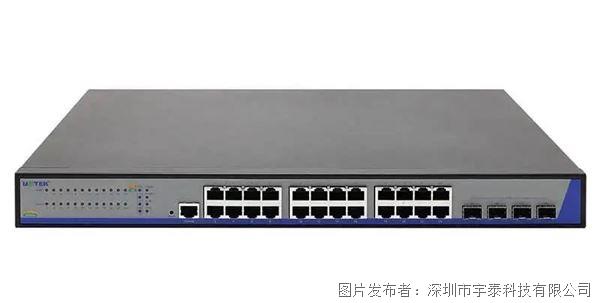

UT-62028GC系列

全千兆网管型工业以太网交换机

640 (14).jpg


●支持以太网口和SFP光口

●支持Web可选100Base-FX、1000Base-X模式类型配置

●支持IGMP Snooping过滤多播封包

●支持IEEE 802.1Q VLAN便于简易网络规划

●支持QoS实现实时流量分类和优先级

●支持STP/RSTP/MSTP网络冗余功能,防止网络风暴

●支持UT-Ring私有环网功能

●支持SNMPv1/v2c/v3,用于不同级别的网络管理

●支持 trap及RMON,便于灵活的网络监控

●支持IEEE802.1x认证功能

●支持链路聚合,优化网络带宽

●支持端口隔离及ACL,增强网络管理的灵活度及安全性

●支持端口镜像功能,便于在线调试

●支持DHCPServer,用于分配不同策略的IP地址

●支持端口限速、广播风暴抑制、组播风暴抑制、未知单播风暴抑制,确保网络稳定性

●支持LLDP、Linkflap、UDLD、DDM及环路检测相关链路检测功能便于施工现场问题排查

●支持工作温度范围为:-40~75℃
