SM8700B采用标准RS485总线 MODBUS-RTU协议，方便接入PLC,DCS等各种仪表或系统,用于监测温度等状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS等多种输出方式。
技术参数

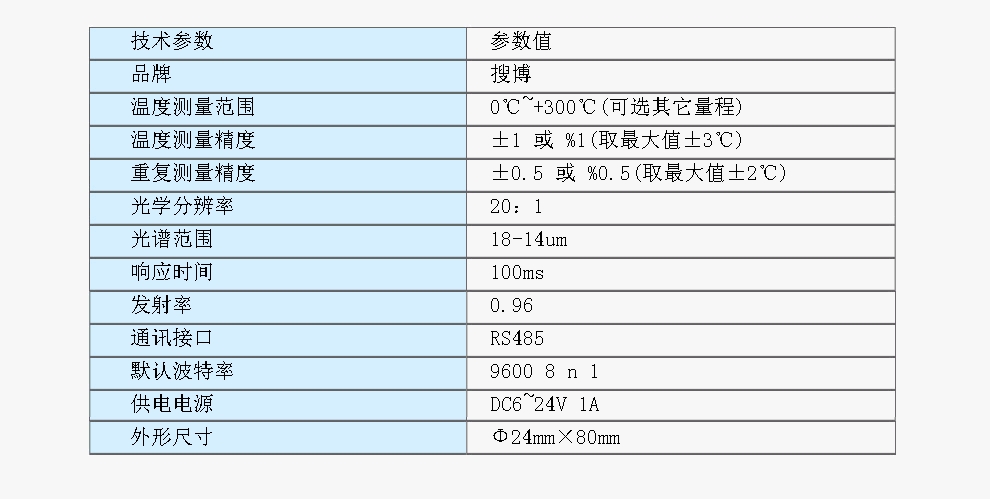

| 技术参数 | 参数值 |
| 品牌 | 搜博 |
| 温度测量范围 | 0℃~+300℃(可选其它量程) |
| 温度测量精度 | ±1 或 %1(取最大值±3℃) |
| 重复测量精度 | ±0.5 或 %0.5(取最大值±2℃) |
| 光学分辨率 | 20：1 |
| 光谱范围 | 18-14um |
| 响应时间 | 100ms |
| 发射率 | 0.96 |
| 通讯接口 | RS485 |
| 默认波特率 | 9600 8 n 1 |
| 供电电源 | DC6~24V 1A |
| 外形尺寸 | Φ24mm×80mm |
产品接线
任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线，接好线确认无误后再通电使用。部分产品无引线，线芯颜色仅供参考。
| 编号 | 引线颜色 | 标号 | 说明 |
| 1 | 红色 | V+ | 电源正极 |
| 2 | 绿色 | V- | 电源负极 |
| 3 | 黄色 | A+ | RS485 A+ |
| 4 | 兰色 | B- | RS485 B- |

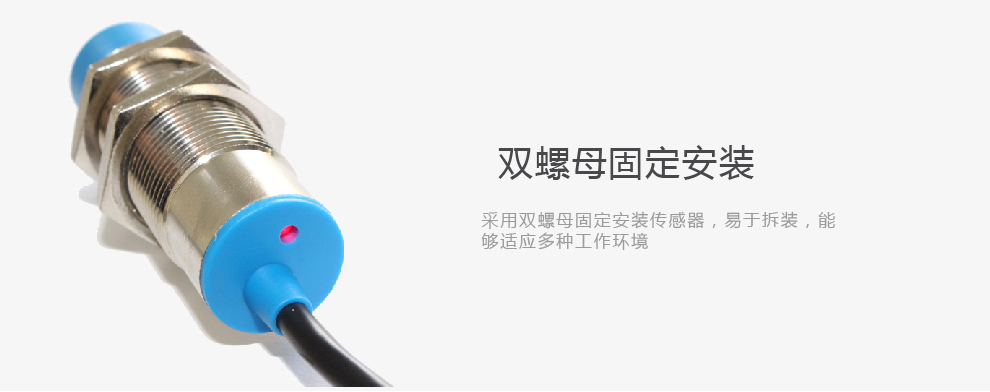

产品特色
外形尺寸
通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
对于正确的问询帧，设备会响应数据：01 03 02 00 79 79 A6 ,响应格式解析如下：
| 设备地址 | 功能码 | 数据长度 | 数据1 | 校验码 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
当值为负数时，数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值，前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=（62999-65535）/100=-25.36。
2. 数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 温度寄存器 | 只读 | 0~65535 |
| 40100 | 00 64 | 型号编码 | 读/写 | 0~65535 |
| 40101 | 00 65 | 测点总数 | 读/写 | 1~20 |
| 40102 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40103 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40104 | 00 68 | 通讯模式 | 读/写 | 1~4 |
| 40105 | 00 69 | 协议类型 | 读/写 | 1~10 |
3 读取与修改设备地址
（1） 读取或查询设备地址
若不知道当前设备地址、且总线上只有一个设备时，可以通过命令FA 03 00 64 00 02 90 5F 查询设备地址。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| FA | 03 | 00 64 | 00 02 | 90 5F |
FA即250为通用地址，当不知道地址时可以用250这个地址来取得真实设备地址,00 64为设备型号的寄存器。
对于正确的查询命令，设备会响应，比如响应数据为：01 03 02 07 12 3A 79，其格式解析如下表所示：
| 设备地址 | 功能码 | 起始地址 | 型号编码 | 校验码 |
| 01 | 03 | 02 | 55 3C 00 01 | 3A 79 |
响应应数据中，第一个字节01表示当前设备的真实地址为，55 3C 转换为10进制为21820即表示当前设备主型号为21820,后面两字节00 01表示该设备有一个状态量。
（2）更改设备地址
比如当前设备地址为1，我们希望更改为02，则命令为：01 06 00 66 00 02 E8 14 。
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 66 | 00 02 | E8 14 |
更改成功后，设备会返回信息：02 06 00 66 00 02 E8 27 ，其格式解析如下表所示：
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 66 | 00 02 | E8 27 |
响应应数据中，修改成功后，第1个字节为新的设备地址，一般设备地址更改后，立即生效，此时用户需要同时将自己软件的查询命令做相应更改。
4 读取与修改波特率
（1） 读取波特率
设备默认出厂波特率为9600，若需要更改，可根据下表及相应通讯协议进行更改操作。比如读取当前设备的波特率ID，命令为：01 03 00 67 00 01 35 D5 ，其格式解析如下。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 67 | 00 01 | 35 D5 |
读取当前设备的波特率编码。波特率编码：1为2400; 2为4800;3为9600;4为19200;5为38400;6为115200。
对于正确的查询命令，设备会响应，比如响应数据为：01 03 02 00 03 F8 45，其格式解析如下表所示：
| 设备地址 | 功能码 | 数据长度 | 波特率编码 | 校验码 |
| 01 | 03 | 02 | 00 03 | F8 45 |
根据波特率编码，03为9600，即当前设备的波特率为9600。
（2）更改波特率
比如将波特率从9600更改为38400，即将代码从3更改为5，则命令为：01 03 00 66 00 01 64 15 。
| 设备地址 | 功能码 | 寄存器地址 | 目标波特率 | 校验码 |
| 01 | 03 | 00 66 | 00 01 | 64 15 |
将波特率从9600更改为38400，即将代码从3更改为5。新的波特率会即时生效，此时设备会失去响应，查询设备的波特率需做相应修改。
4 读取校正值
（1） 读取校正值
当数据与参照标准有误差时，我们可以通过调整“校正值”来减小显示误差。校正差值可修改范围为正负1000，即值范围为0-1000或64535-65535。 比如当显示值偏小100时,我们通过增加100来校正,命令为：01 03 00 6B 00 01 F5 D6 。在命令中100即十六进制0x64;如果需要减小，则可以设置负值，比如-100，对应十六制制值为FF 9C，其计算方式为100-65535=65435,再转为十六进制则为0x FF 9C。设备校正值是从00 6B开始，我们以第1个参数为例进行说明，多个参数时校正值读取与修改方法相同。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 6B | 00 01 | F5 D6 |
对于正确的查询命令，设备会响应，比如响应数据为： 01 03 02 00 64 B9 AF，其格式解析如下表所示：
| 设备地址 | 功能码 | 数据长度 | 校正值 | 校验码 |
| 01 | 03 | 02 | 00 64 | B9 AF |
响应应数据中，第一个字节01表示当前设备的真实地址，00 6B为第一个状态量校正值寄存器。若设备有多个参数，其它参数操作方式与此相同,一般温度、湿度有此参数，光照一般没有此项。
（2）更改校正值
比如当前状态量偏小，我们希望将其真实值加1，当前值加100校正操作命令为：01 06 00 6B 00 64 F9 FD 。
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 6B | 00 64 | F9 FD |
操作成功后，设备会返回信息：01 06 00 6B 00 64 F9 FD ，成功更改后，参数立即生效。
