矩形科技 楼宇自控（BA）系统 产品规格书
供稿： 深圳市矩形科技有限公司
一、系统概述

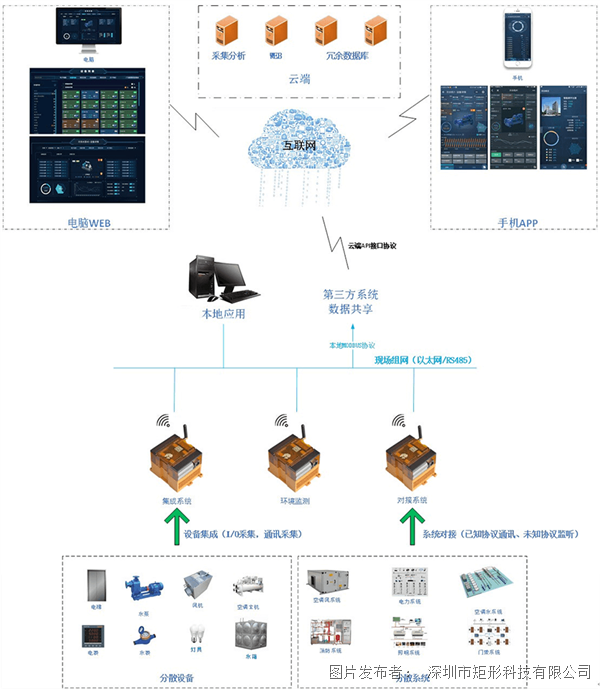

矩形科技楼宇自控（BA）系统依托自主PLC工业技术底座，产品体系包含SU系列楼控专用DDC、Rect-Control楼宇监控平台、π-EBOX协议网关三大核心组件。系统设计贯彻集散式控制模式，即集中管理、分散控制，各控制系统通过现场DDC控制器实现就地监控，同时通过以太网网络（Modbus-TCP）将各控制器连接起来，组成集散式的楼宇自控系统。
系统可覆盖的建筑智能化控制子系统包括：新风系统、冷热机组系统、空调系统、给排水系统、风机盘管系统、热交换监控系统、照明系统、门禁系统、电梯监控系统、消防监控系统、能源管理系统等。
二、硬件产品规格
1. SU系列楼控DDC控制器
SU系列是矩形科技专为楼宇自控开发的直接数字控制器（DDC），基于自主PLC平台开发，非外购方案。

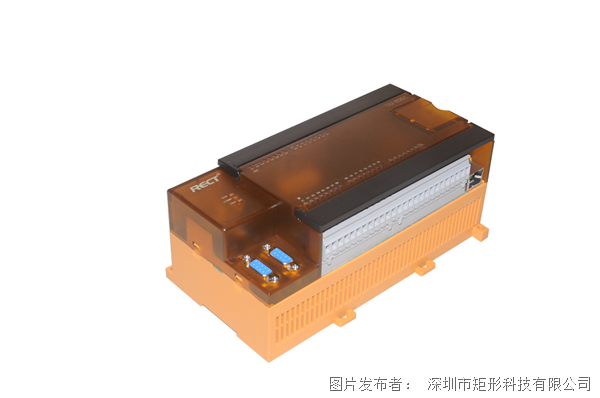

（1）SU8001（CPU模块）
参数项 | 规格 |
数字量输入（DI） | 16路 |
数字量输出（DO） | 16路 |
模拟量输入（AI） | 6路 |
模拟量输出（AO） | 6路 |
RS232 | 1路 |
RS485 | 3路 |
以太网 | 1路 |
其他接口 | CAN |

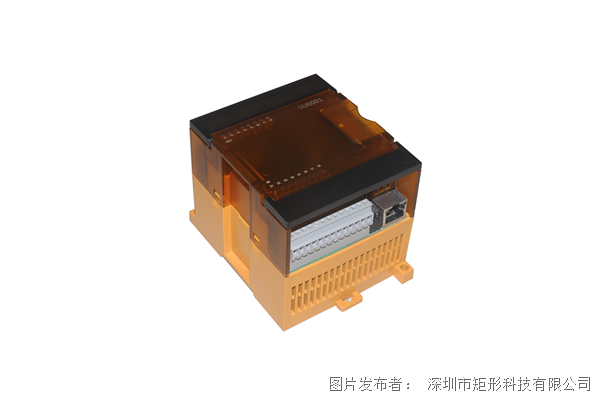

（2）SU6001（CPU模块）
参数项 | 规格 |
数字量输入（DI） | 8路 |
数字量输出（DO） | 8路 |
模拟量输入（AI） | 3路 |
模拟量输出（AO） | 2路 |
RS485 | 2路 |
以太网 | 1路 |
其他接口 | CAN |

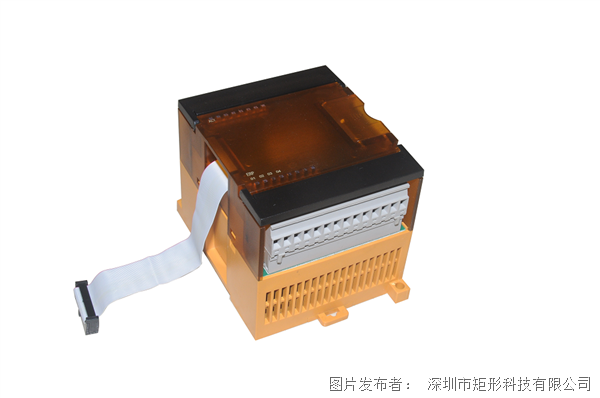

SU系列扩展模块
模块型号 | DI | DO | AI | AO | 备注 |
SU3001 | 16 | - | - | - | - |
SU3002 | 8 | 8 | - | - | 继电器输出 |
SU3003 | - | - | 8 | - | 电流输入 |
SU3004 | - | - | 8 | - | 电压输入 |
SU3005 | - | - | 8 | - | PT100温度输入 |
SU3006 | - | - | 8 | - | K型热电偶输入 |
SU3007 | - | - | - | 4 | - |
SU3008 | - | - | 4 | 2 | 电流输入 |
SU3009 | - | - | 4 | 2 | 电压输入 |
SU8001核心特性：
采用全国产化设计，器件及种类实现双国产化，从芯片到操作系统均拥有自主知识产权
分布式集散控制，断网本地自治运行——网络中断后空调、水泵、风机逻辑照常执行
支持单站最大10,000个控制点（含DI、DO、AI、AO）
工业级架构，MTBF可达10万小时，抗浪涌、抗电磁干扰
工作温度：标准版0℃～65℃；宽温型号-40℃～+75℃
可选三防处理，应对潮湿、粉尘环境
内置BACnet IP/MSTP、Modbus RTU/TCP、CANopen等多协议
支持远程编程、远程调试、远程运维

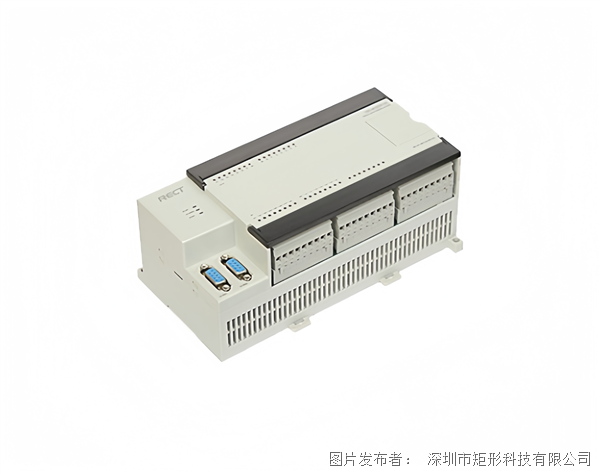

2. N80系列混合型PLC（楼宇控制适用）
N80系列PLC同样可应用于楼宇自控场景，以下为典型型号：
N80-M44MAD
参数项 | 规格 |
数字量输入（DI） | 16路 |
数字量输出（DO） | 16路（继电器输出） |
模拟量输入（AI） | 6路（0~10V） |
模拟量输出（AO） | 6路（0~10V、4~20mA、0~20mA） |
RS232 | 1路 |
RS485 | 3路（1路CAN选配） |
N80-M22MAD
参数项 | 规格 |
数字量输入（DI） | 7路 |
数字量输出（DO） | 8路 |
模拟量输入（AI） | 4路 |
模拟量输出（AO） | 3路- |
N80-M21MAD
参数项 | 规格 |
数字量输入（DI） | 8路 |
数字量输出（DO） | 8路（继电器输出） |
模拟量输入（AI） | 3路 |
模拟量输出（AO） | 2路 |
RS485 | 2路 |
以太网 | 1路 |
N80系列共性技术规格：
采用高速ARM处理器，速度可达210MIPS
单体本体最大支持22路模拟量、74路数字量I/O
支持多达16个扩展模块，扩展模块可分布式安装，距离可达100米内
全系列自带网口，多路串口
支持Modbus-RTU和Modbus-TCP协议
支持自整定PID功能
符合IEC61131国际标准

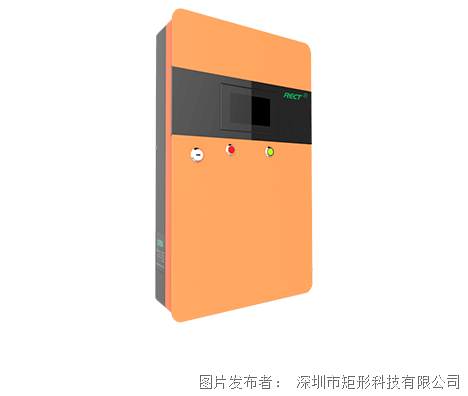

3. CDB云智控（云端智能控制箱）
CDB云智控是一款模块化、免配柜、免编程、免调试的云端智能控制箱-20。
参数项 | 规格 |
DI/DO | 最多192路 |
AI/AO | 最多96路 |
电量监测 | 最多15路-20 |
通信接口 | 以太网、2/3/4G、RS485、Lora-20 |
通信协议 | Modbus-RTU/TCP主从协议/自由通讯协议-20 |

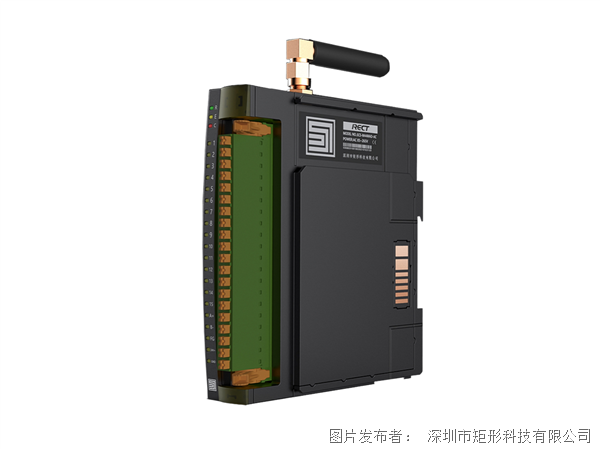

4. π-EBOX系列边缘采集网关
π-EBOX是矩形科技推出的边缘计算网关，集PLC控制、超级网关、边缘计算于一体-。
参数项 | 规格 |
RS485 | 2路 |
RS232 | 1路 |
以太网 | 1路10/100M |
上云方式 | 2G/3G/4G/5G/ADSL |
本体存储 | 最大32G |
外形尺寸 | 103×89×24mm |
工作电压 | 24V |
协议支持：
内置300+成熟工业协议，覆盖市面95%主流PLC协议
支持S7-1200/1500/300、三菱MC/FX、欧姆龙FINS、Modbus-RTU/TCP、OPC UA、CANopen等
支持Modbus RTU/Modbus ASCII/Modbus TCP/CAN/自由通讯协议等
支持任意协议互转
三、软件平台规格
1. Rect-Control楼宇监控平台
参数项 | 规格 |
最大监控点位 | 10万+监控点 |
最大DDC接入 | 上千台DDC统一组网 |
控制算法 | 内置冷水机组、冷却塔、水泵智能联动优化模型 |
节能效果 | 中央空调系统综合节能20%~28%（深圳机场T3航站楼验证） |
系统架构 | 边云协同——本地边缘DDC负责实时闭环控制；云端平台+手机APP实现远程监控 |
告警方式 | 微信/短信告警、故障预测预警 |
开放接口 | 标准API、OPC UA；可无缝接入第三方IBMS、数字孪生平台 |
二次开发 | 支持二次开发、OEM合作 |
远程服务 | 支持远程上下载程序、参数调试 |

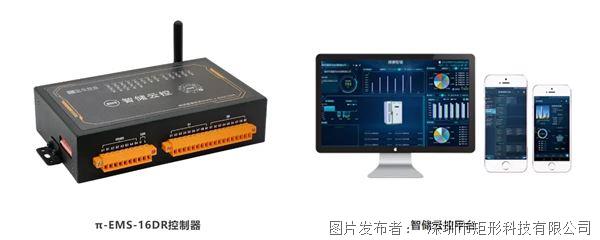

2. π-EMS能源管理平台（BA+EMS一体化）
矩形科技独有BA楼控+π-EMS能源管理二合一平台，同时管控车间生产设备、中央空调、光伏储能、充电桩等-。
功能模块 | 说明 |
储能削峰填谷 | 内置模块化节能策略 |
光伏防逆流 | 光伏系统智能管控 |
负荷柔性调节 | 负荷动态优化调节 |
碳台账 | 自动生成ISO14064标准碳台账 |
告警管理 | 手机实时接收告警工单 |
能耗拆分 | 按车间/产线/班次/能源类型多维拆分 |
四、系统关键参数汇总
参数项 | 规格 |
系统架构 | 集散式控制（集中管理、分散控制） |
单站最大控制点 | 10,000点（含DI、DO、AI、AO） |
DDC工作温度 | 标准版0℃～65℃；宽温版-40℃～+75℃ |
宽温扩展 | 部分产品可达-40℃～+85℃ |
MTBF | 10万小时 |
通信协议 | BACnet IP/MSTP、Modbus RTU/TCP、CANopen、DL/T645、CJ/T188 |
编程标准 | IEC61131国际标准 |
认证 | CE认证 |
远程运维 | 支持远程编程、远程调试、手机APP监控 |
五、应用领域
矩形科技楼宇自控系统可广泛应用于：
商业写字楼
机场航站楼（如深圳机场T3航站楼）
轨道交通
医疗卫生机构
研究机构
院校
文体娱乐场馆
产业园区
零碳园区
