磐创-DP协议集成板-Profibus转Modbus485

产品介绍

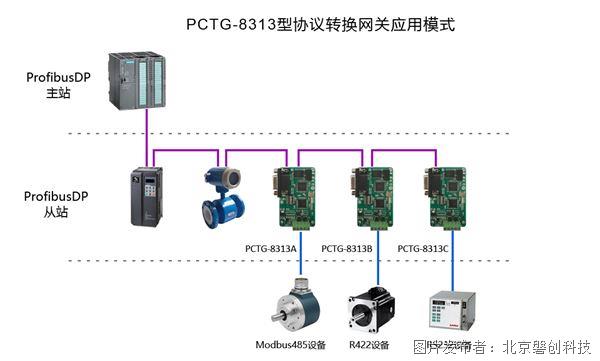

        北京磐创科技的PCTG-8313是一种功能灵活、集成度高的工业协议转换板，可将符合Modbus、RS485、RS232接口的设备（如：仪表、传感器、流量计等）连接到ProfibusDP总线上（如：西门子S7-300/400/1200等）进行数据的双向交换。

产品优势：

    体积小巧，便于嵌入到到用户的PCB板或设备机壳内，可以定制私有GSD配置文件。

产品特点

    ◆ 体积小巧，便于安装。

    ◆ Profibus数据：最大输入244字节，最大输出244字节，共488字节。

    ◆ DP波特率：支持9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3M、 6M、12Mbps。

    ◆ Profibus侧站地址：设置范围0～126（通过板上8位拨码码开关设置）。

    ◆ ModbusRS485/232波特率：支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps。

    ◆ ModbusRS485帧格式：支持7、8个数据位， None/Odd/Even校验位，1、2 个停止位。

    ◆ RS485/232总线侧可工作在只收、只发、收发三种模式。

    ◆ 报文发送支持定时发送和触发发送两种方式。

    ◆ Mdobus协议支持主站和从站，支持RTU和ASCII格式。

    ◆ Modbus主站模式支持自动识别Modbus从站地址作为Profibus地址的功能 。

    ◆ 可定制用户私有GSD文件。

    ◆ 可固化Profibus组态参数到PCTG-8313，无需组态时设置，简化用户操作。

    ◆ Profibus接口具备2500Vrms 高速磁耦合隔离保护电路

    ◆ 具备LED 状态指示灯，方便用户查看状态。

    ◆ 内置独立看门狗，增强设备抗干扰能力。

    ◆ 输入电压：DC5V±10%，具备反接、过流、过热保护功能。

    ◆ 电流消耗：150mA@5V。

    ◆ 外形尺寸：71×43×15mm（包括接插件）。

    ◆  安装方式：M3安装孔。

    ◆  重量：约35g。
