磐创-ProfibusDP转CAN/CanOpen/Devicenet协议转换网关

产品介绍

        作为 ProfibusDP与CAN总线的“智能桥梁”，北京磐创科技的PCTG—8014 型工业协议转换网关凭借硬核硬件配置、灵活通信设计与全方位防护能力，精准适配工业场景的数据交换需求，为自动化系统搭建稳定、高效的连接通道。

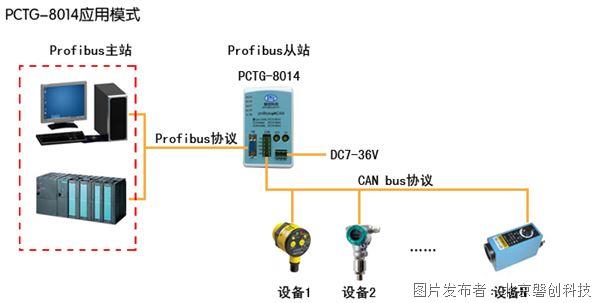

        此转换网关可将CAN、CanOpen、DeviceNet通讯协议的设备（如：仪表、传感器等）接入Profibus总线上的主站设备（如：西门子S7-300/400，ABB-800）进行数据交换。网关在Profibus总线上工作在从站模式。

        CAN总线的报文收发支持基本模式和高级模式两种。基本模式支持灵活的CAN报文收发，CAN报文的ID符、帧类型、数据长度、数据等均可在线编程，通过PLC编程能够实现各种CAN低级和高级协议报文的收发功能，但PLC编程工作量较大。高级模式则是在组态软件中配置CAN报文的ID符、帧类型、数据长度等，PLC在运行时只需要读取或写入CAN报文帧的数据即可，可方便实现一对多的CAN网络通信。

产品特点：

1. 高性能硬件，筑牢通信基石

        搭载 80MHz 32位微控制器与 Profichip 专用 Profibus 芯片，核心硬件保障数据传输的高速与稳定；Profibus 速率最高支持 12Mbps、CAN 速率最高达 1Mbps，且 Profibus 速率可自动识别，无需手动调试，适配不同工业现场的带宽需求；最大 244Byte 输入/输出数据长度，满足多设备、大容量的数据交互场景，轻松应对复杂工业控制需求。

2. 灵活配置模式，降低调试成本

         创新支持 CAN 通信基本模式与高级模式：基本模式可在线编程自定义报文 ID、帧类型等参数，兼容各类 CAN 高低级协议；高级模式通过组态软件快速配置，PLC 仅需读写数据即可实现一对多通信，大幅减少编程工作量，兼顾专业定制与便捷操作，适配不同技术团队的使用习惯。

3. 全方位防护，适配恶劣工况

         Profibus、CAN、电源三端电气隔离设计，搭配 2500Vrms 磁耦合隔离电路，具备抗 600W 雷电、浪涌能力；电源支持 DC7~36V 宽电压输入，同时集成反接、过压、  过流、过热四重保护，内置独立看门狗增强抗干扰性，在 -40~85℃ 宽温、高湿度等恶劣工业环境中仍能稳定运行，大幅降低设备故障率。

4. 便捷安装运维，提升管理效率

         采用 35mm DIN 导轨标准安装方式，小巧机身不占空间，适配工业机柜布局；配备 LED 状态指示灯，设备运行状态一目了然，方便快速排查故障；CAN 收发器支持离线自动恢复，进一步减少人工维护成本，保障工业系统的连续稳定运行。

技术指标：

1、CAN接口

        ◆ CAN波特率：支持2K、3K、5K、10k、20k、30k、40k、50k、60k、75k、80k、90k、100k、120k、125k、144k、150k、160k、200k、225k、250k、300k、400k、500k、600k、666k、800k、900k、1Mbps。

        ◆ CAN收发器具备离线自动恢复功能。

2、Profibus接口

        ◆ 物理接头为DB9座孔，可直接连接DP总线连接器。

        ◆ Profibus数据输入、输出字节可设定。最大输入244字节，最大输出244字节，最大输入+输出488字节。

        ◆ 传输速率支持9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3M、 6M、12Mbps。

        ◆ Profibus 从站地址设置范围0~99。

3、电源接口

        ◆ 物理接口为5.08mm间距3P端子。

        ◆ 供电电压：DC7~36V。

4、环境指标

        ◆ 工作温度-40~85度。

        ◆ 工作湿度5%~95%（25℃时），无凝结。

5、外形尺寸：112*70*40mm。

6、安装方式：35mm DIN导轨。

7、重量：约110g。
