磐创科技Profibus PA转Modbus协议转换网关

产品介绍

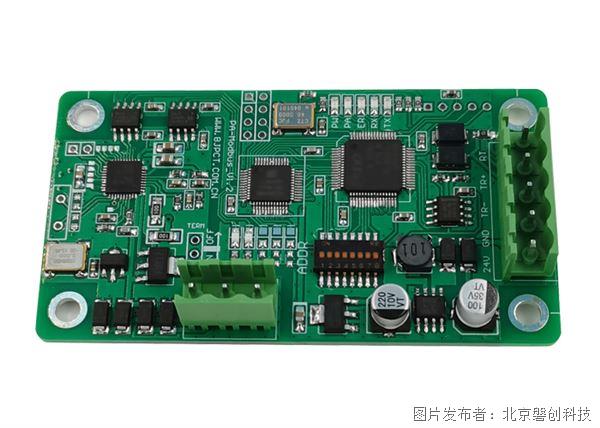

        北京磐创科技的PCTG-7013和PCTG-7312（可集成OEM板）协议转换网关是一种用于桥接Profibus PA网络与Modbus（RS485/RS232） 设备的协议转换设备。可将支持Modbus协议的设备（如：仪表、传感器等）与Profibus PA主线上的主站设备（如：PLC）进行数据交换。

        使用ProfibusPA链接器或DP/PA耦合器也可实现ProfibusDP和ProfibusPA的总线耦合。

        该网关在Profibus PA侧工作在从站模式，在Modbus侧工作在主站模式。

…………………………………………………………………………………………………………………………

技术指标

    1、协议与通信：

        ◆ 使用32-Bit MCU，频率可达80MHz。

        ◆ 支持Profibus DP-V1 slave。

    2、Modbus485接口：

        ◆ 支持ModbusRTU和ASCII模式。

        ◆ 波特率：支持1200、2400、4800、9600、14400、19200、38400、56000、 57600、115200bps。

        ◆ 帧格式：支持7、8个数据位， 支持无校验（None）、奇校验（Odd）、偶校验（Even），1、2 个停止位。

     3、Profibus PA接口

        ◆ 波特率：31.25 kbps。

        ◆ 从站地址：设置范围0~125。

        ◆ I/O支持：最多支持36个Slot（16AI, 8DI, 4AO, 8DO）。

    4、电源与功耗

        ◆ 供电电压：DC 7-24V。

        ◆ 保护功能：具备电源反接、过流保护功能。

        ◆ 典型功耗：在24V电压下，电流消耗约为40mA。

    5、电气安全与可靠性设计：

       ◆ ProfibusPA和Modbus485具备2500Vrms 高速磁耦合隔离保护电路。

       ◆ Profibus、串口、电源三端电气隔离，并且三个端口具备抗600W雷电、浪涌能力。

       ◆ 电源输入具备反接、过流、过热保护功能。

       ◆ 具备LED 状态指示灯，方便现场运维人员快速诊断设备状态。

       ◆ 内置独立看门狗，增强设备抗干扰能力和稳定性。

    6、机械与环境参数：

       ◆ 外形尺寸：

            PCTG-7013：112mm × 70mm × 40mm（长×宽×高）。

            PCTG-7312：85x48x18mm。

       ◆ 安装方式：

            PCTG-7013：35mm DIN导轨安装。

            PCTG-7312：M3安装孔。

       ◆ 工作温度：-40℃ ~ +85℃。

       ◆ 工作湿度：5% ~ 95%（在25℃时，无凝结）。

       ◆ 重量：

            PCTG-7013：约120g。

            PCTG-7312：约35g。

…………………………………………………………………………………………………………………………

应用模式：
