案例分享（三）｜场景实验——XCNet-PN编程调试西门子S7-200 SMART

• 关键词：北辰自动化,XCNet-PN
• 摘要：场景实验设备为：西门子S7-200 SMART系列PLC，CPU型号为ST60。XYZ轴平台一套（该平台有三个步进驱动器，三套电机配合丝杆），北辰以太网通讯处理器XCNet-PN 1个，24VDC电源1个，按钮1只，线缆若干。

01、使用场景描述

场景实验设备为：西门子S7-200 SMART系列PLC，CPU型号为ST60。

XYZ轴平台一套（该平台有三个步进驱动器，三套电机配合丝杆），北辰以太网通讯处理器XCNet-PN 1个，24VDC电源1个，按钮1只，线缆若干。

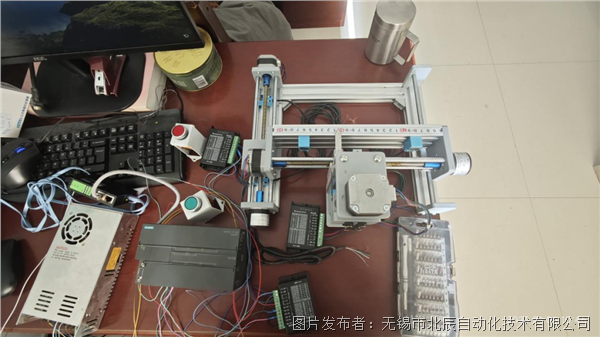

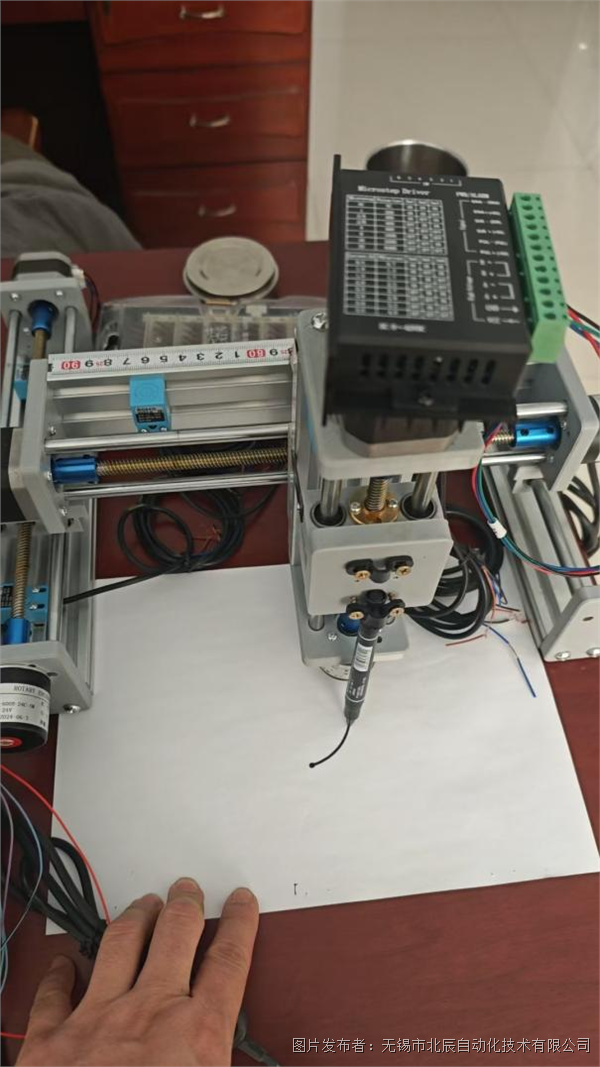

在本场景只驱动X轴和Y轴。实验平台如下图所示：

场景实验目的：使用北辰以太网通讯处理器XCNet-PN实现西门子S7-200 SMART跨网段编程调试功能。

02、产品开箱

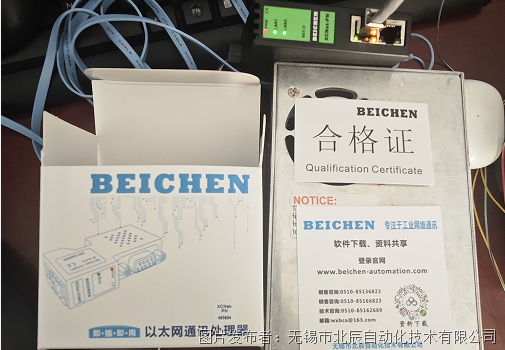

产品外观中规中矩，具有35mm标准导轨卡槽，三个RJ45接口（其中LAN1有两个RJ45接口，具备交换机功能，接口左侧有X1、X2标识，LAN2有1个RJ45接口，无标识），一个24VDC电源供电接口，三个指示灯（PWR、LAN1、LAN2）。开箱有产品一个、合格证一份、产品资料获取卡一张。可从百度网盘下载相关说明书及案例，说明书较为详细。

产品自带二维码，为北辰公众号，说明书及功能说明也可从公众号获取。

03、产品使用过程

1、将模块外接24VDC电源供电，PWR电源指示灯红色常亮，用一根网线连接LAN1和PLC；再用一根网线连接LAN2和电脑。

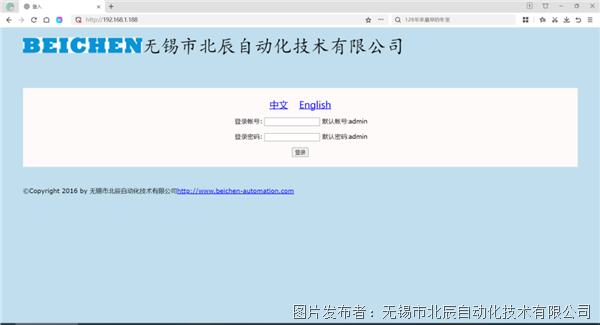

2、由于模块LAN2默认IP为：192.168.1.188，所以需要将电脑本地网卡的IP设置成与LAN2口同一网段，之后在电脑上运行IE浏览器，在地址栏输入：192.168.1.188，然后按回车键，如下图所示：

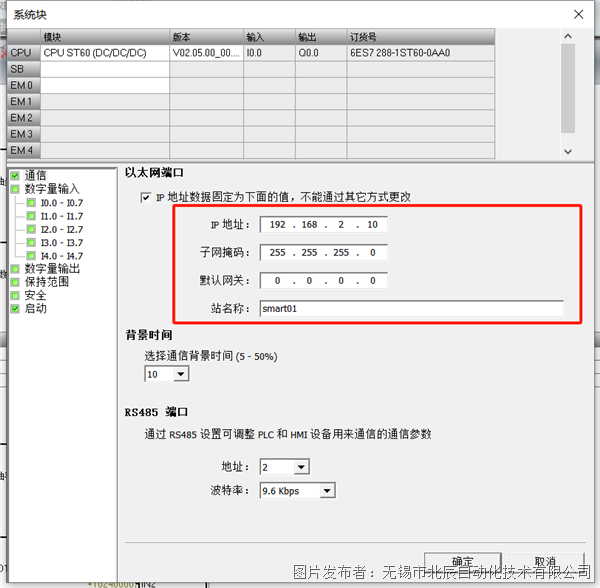

3、由于PLC的IP为192.168.2.10，需要将LAN1口设置成与PLC同一网段，LAN1高级设置中“要连接的PLC的IP地址:”设置为PLC地址，即：192.168.2.10。如下图所示：

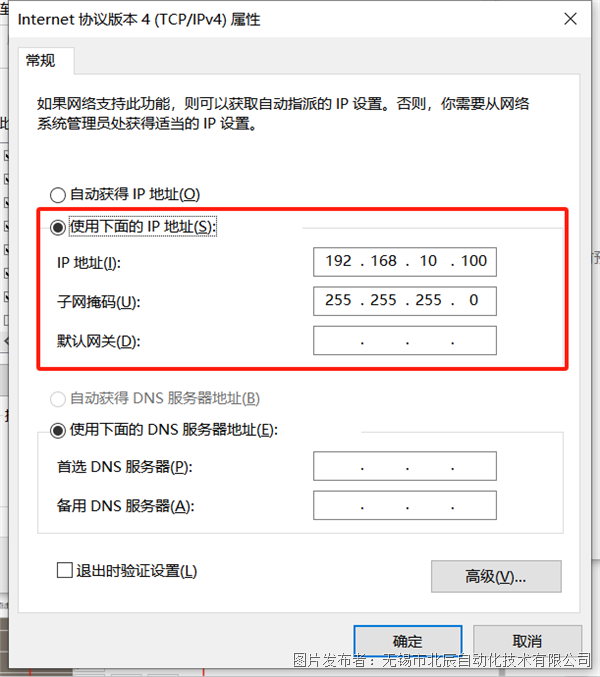

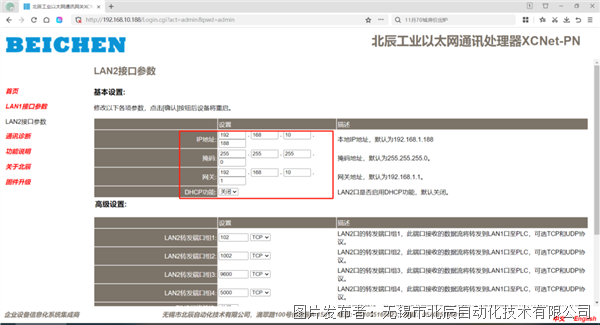

4、将LAN2口设置为与LAN1口不同网段：192.168.10.188，确认保存。之后将电脑本地网卡的IP设置成与LAN2口同一网段：192.168.10.100，如下图所示：

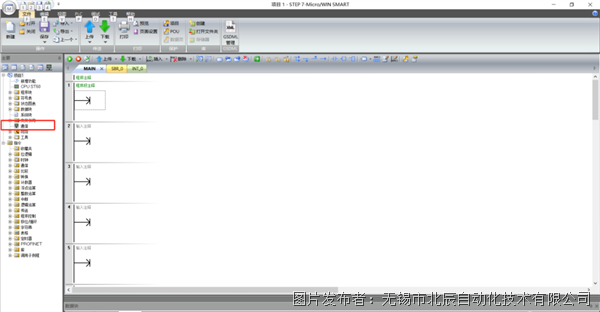

5、打开西门子STEP 7-MicroWIN SMART编程软件，选择通信/添加CPU/键入LAN2口IP地址192.168.10.188/确定。如下图所示：

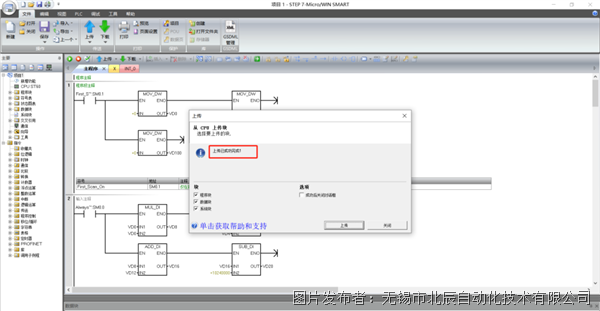

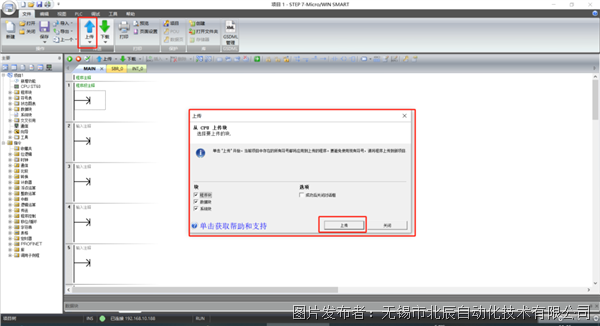

6、上传PLC程序。如下图所示：

7、修改程序，进行下载操作。

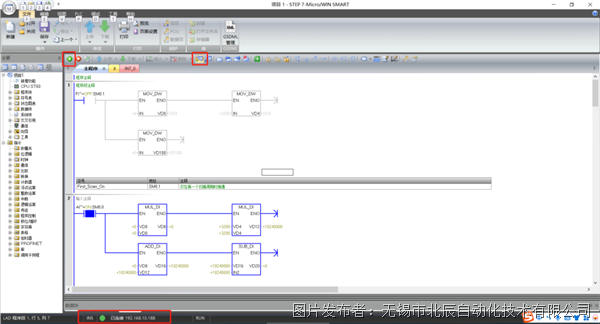

8、将PLC在线，并监控程序。如下图所示：

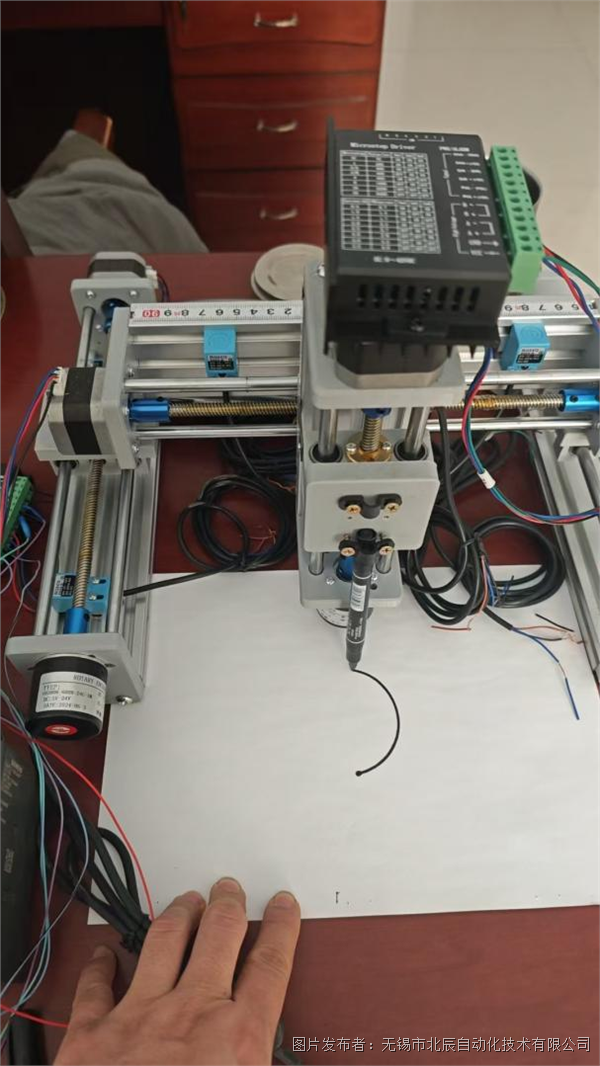

9、按动按钮，执行画圆操作。如下图所示：

04、使用效果说明

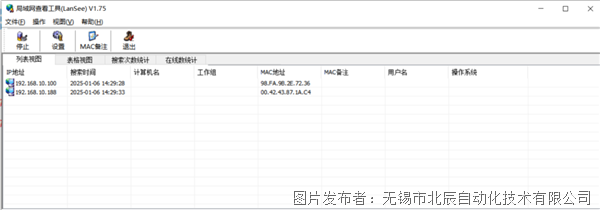

通过该XCNet-PN可实现西门子S7-200 SMART跨网段编程调试功能，且操作较为简单，只需设置IP地址即可。而且使用局域网查看工具可找到模块，如下图所示：
